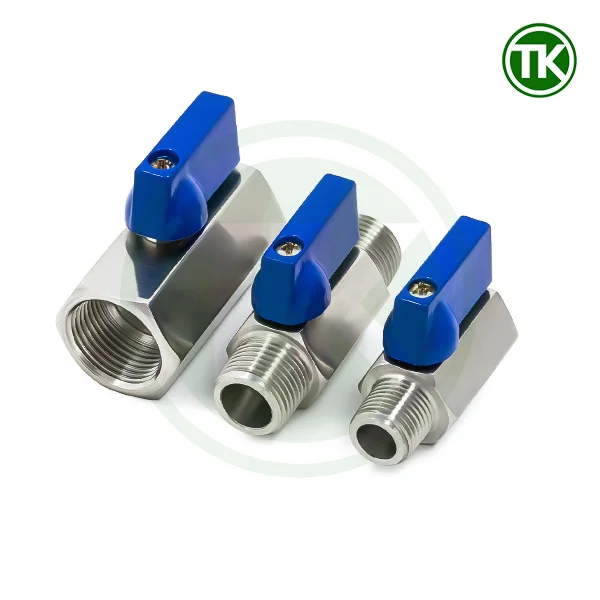

Van Bi Mini Inox 304 PN63 Áp Lực Cao

Van bi mini inox 304 PN63 được ưa chuộng ở các đường ống hơi nước, khí nén vì kích thước nhỏ gọn nhưng vẫn chịu áp cao. Để vận hành bền bỉ trong không gian hẹp, kỹ sư cần hiểu đúng ý nghĩa PN63, chọn chuẩn ren G phù hợp, kiểm soát rò rỉ bằng gioăng làm kín, và tính đến đường kính lỗ thông khi dự phóng lưu lượng.

1. Van bi mini inox 304 PN63 là gì và khác gì van cỡ thường

Van bi mini inox 304 PN63 là phiên bản thu gọn của van bi inox tiêu chuẩn, tối ưu cho vị trí chật nhưng vẫn đáp ứng nhu cầu đóng mở nhanh ở áp lực cao. Van giữ nguyên cơ chế xoay 90 độ của viên bi, song thân ngắn, tay gạt nhỏ và đường kính lỗ thông thường nhỏ hơn nên lưu lượng thực tế thấp hơn van cỡ lớn.

Thông số PN63 thể hiện khả năng chịu áp danh định 63 bar ở điều kiện tham chiếu. Khi nhiệt độ tăng hoặc chu kỳ đóng mở dày, biên an toàn cần được điều chỉnh để bảo vệ gioăng làm kín và duy trì lực gạt nhẹ. Vật liệu thân inox 304 cân bằng tốt giữa chống gỉ và chi phí trong môi trường công nghiệp thông dụng, trong khi yêu cầu khắt khe hơn có thể cân nhắc 316.

2. Cấu tạo chính và vai trò của từng bộ phận

Van bi mini inox PN63 có cấu tạo gồm nhiều phần ghép chính xác với nhau. Mỗi phần đảm nhiệm một vai trò riêng để tạo nên chuyển động êm, độ kín ổn định và tuổi thọ dài trong điều kiện áp lực cao.

• Thân van inox 304: Khung chịu lực và áp cho toàn bộ cụm. Bề mặt lắp gioăng làm kín được gia công phẳng để đảm bảo độ kín khi đóng.
• Đầu nối ren G (cổng vào và cổng ra): Chuẩn kết nối trụ hệ mét dùng rộng rãi. Có các cấu hình ren trong, ren ngoài hoặc một đầu trong một đầu ngoài để phù hợp thực tế thi công.
• Viên bi đánh bóng: Bề mặt bóng giúp giảm ma sát với gioăng làm kín, giữ lực gạt nhỏ và độ kín ổn định sau thời gian dài sử dụng. ở giữa được khoét lỗ xuyên tâm giúp lưu chất đi qua khi van mở. Đối với van bi mini inox, lỗ thông sẽ nhỏ hơn so với các loại van cùng kích cơ như van bi 2PC inox.
• Trục van: Truyền mô men từ tay gạt xuống viên bi. Độ đồng trục và bề mặt tốt giúp thao tác ổn định ngay cả khi có dao động áp.
• Gioăng làm kín bi: Thường dùng PTFE hoặc tương đương. Nhiệm vụ tạo kín giữa bi và thân khi đóng, chịu ảnh hưởng bởi nhiệt và chu kỳ vận hành.
• Gioăng làm kín trục (packing): Vòng làm kín quanh trục tại vị trí xuyên thân, ngăn chất lưu rò ra môi trường khi trục xoay.
• Tay gạt mini: Phần vận hành đóng mở. Kích thước nhỏ gọn phù hợp vị trí hẹp và cần chừa khoảng không thao tác.

3. Kiểu ren kết nối theo chuẩn ren G

Chuẩn ren G của van bi mini inox mang lại khả năng lắp lẫn rộng với phụ kiện tiêu chuẩn và giúp thi công nhanh gọn trên tuyến ống hiện hữu. Lựa chọn ren trong, ren ngoài hay kết hợp một đầu trong một đầu ngoài phụ thuộc không gian, phụ kiện sẵn có và hướng lắp.

• Ren trong (G female)
  Phù hợp khi phía đối diện là ren ngoài có sẵn. Cần làm sạch bề mặt tựa và chọn vật tư bịt kín phù hợp để tránh rò vi mô sau khi chạy nóng lạnh.
• Ren ngoài (G male)
  Thuận tiện khi lắp vào cút hoặc khối có ren trong. Nên siết theo mô men khuyến nghị để tránh bó ren và khó tháo bảo trì.
• Một đầu trong + một đầu ngoài
  Tối ưu khi cần chuyển tiếp nhanh giữa hai thành phần khác nhau mà không phải thêm phụ kiện. Cần kiểm tra thẳng hàng để tránh ứng suất lệch trên thân van ngắn.

4. PN63: cách hiểu đúng và phạm vi làm việc

PN63 là cơ sở để chọn và vận hành an toàn cho van bi mini inox trong môi trường áp lực cao. Hiểu rõ ý nghĩa “áp danh định” và thiết lập khoảng an toàn phù hợp sẽ giúp hệ thống ổn định, gioăng làm kín bền hơn và thao tác gạt nhẹ hơn theo thời gian.

• PN63 là áp danh định 63 bar. Đây là mức phân hạng ở điều kiện tham chiếu dùng để so sánh khả năng chịu áp của van. Nó không phải cam kết rằng van làm việc bền vững ở 63 bar trong mọi hoàn cảnh.
• Áp danh định không phải áp làm việc thường trực. Áp làm việc nên thấp hơn PN để bù cho biến thiên nhiệt, rung động và sai số đo lường. Vận hành sát ngưỡng liên tục làm giảm tuổi thọ gioăng làm kín.
• Nhiệt độ càng cao biên chịu áp càng nhỏ. Khi nhiệt tăng, gioăng làm kín mềm hơn và khả năng hồi phục sau nén giảm. An toàn hơn khi hạ áp làm việc trong các ca nóng hoặc khi van nằm gần nguồn nhiệt.
• Xung áp và búa nước tạo đỉnh áp tức thời. Đóng mở giật cục khiến đỉnh áp vượt ngắn hạn qua mức mong đợi và ép mạnh lên vùng tiếp xúc của gioăng làm kín. Thao tác dứt khoát nhưng có kiểm soát giúp hạn chế hiện tượng này.
• Đặt khoảng an toàn vận hành dưới PN63. Thực hành thận trọng là chọn áp làm việc nhỏ hơn PN từ 20 đến 30 phần trăm trong điều kiện nhiệt cao, có xung áp hoặc chu kỳ đóng mở dày.
• Đo áp đúng vị trí để tránh đọc sai. Đồng hồ cách xa điểm lắp van có thể bị trễ hoặc giảm đỉnh. Đặt điểm đo gần van giúp đánh giá thực trạng tải áp lên gioăng làm kín chính xác hơn.
• Thử kín sau lắp đặt và sau giai đoạn chạy đầu. Thử kín ngay sau lắp xong và kiểm tra lại sau 24 đến 72 giờ vận hành sẽ phát hiện sớm rò vi mô do lún vật tư bịt kín hoặc do giãn nở nhiệt.

5. Nhiệt độ làm việc và vật liệu gioăng làm kín

Nhiệt độ ảnh hưởng trực tiếp đến độ kín và lực vận hành của van bi mini inox vì đặc tính vật liệu của gioăng làm kín teflon (PTFE) thay đổi theo nhiệt. Quản lý tốt yếu tố nhiệt sẽ giúp duy trì độ kín ổn định và kéo dài tuổi thọ van.

• Gioăng làm kín thường dùng PTFE. Vật liệu này có độ trơ hóa học cao và hệ số ma sát thấp nên lực gạt nhỏ. Đây là lựa chọn phù hợp cho đa số môi trường công nghiệp thông dụng.
• Khi tiệm cận nhiệt cao PTFE mềm hơn. Độ cứng giảm làm khả năng hồi phục sau nén kém đi. Nếu vận hành gần biên nhiệt lâu ngày, độ kín có thể suy giảm và cần siết kiểm tra định kỳ.
• Chu kỳ nóng lạnh gây rò vi mô theo thời gian. Giãn nở và co ngót lặp lại làm mỏi vùng tiếp xúc. Đưa bước kiểm tra rò bằng dung dịch xà phòng hoặc thiết bị dò rò vào lịch bảo trì là cần thiết.
• Rung động làm mỏi vùng tiếp xúc gioăng. Rung từ bơm, quạt hoặc đóng mở ở thiết bị lân cận truyền vào thân van. Gia cố giá đỡ và bố trí giảm chấn gần vị trí lắp sẽ giúp gioăng làm kín bền hơn.
• Tương thích hóa chất cần xác minh trước. PTFE gần như trơ về mặt hoá học. Tham chiếu tại: https://vi.wikipedia.org/wiki/Polytetrafluoroethylen
• Dấu hiệu gioăng xuống cấp cần chú ý. Lực gạt tăng bất thường, ẩm quanh trục hoặc đổi màu cục bộ là tín hiệu cần kiểm tra, thay gioăng làm kín hoặc giảm áp làm việc.
• Chiến lược vận hành an toàn ở ca nóng. Hạ áp làm việc một bậc và kéo dài khoảng kiểm tra rò sẽ giữ độ kín ổn định khi nhiệt tăng dài giờ.

Nhiệt độ làm việc khuyên dùng của van bi mini inox 304 PN63 là -20ºC ~ 180ºC.

6. Kích thước DN6–DN15 của van bi mini inox và ảnh hưởng của đường kính lỗ thông

DN cho biết khả năng lắp cơ khí còn đường kính lỗ thông mới quyết định lưu lượng thực tế và mức chênh lệch áp suất qua van. Chọn đúng lỗ thông sẽ giúp đạt mục tiêu công nghệ mà không phải tăng áp nguồn.

• DN khác lỗ thông. Cùng DN nhưng mỗi mã van bi có thể có đường kính lỗ thông khác nhau. Kiểm tra thông số hoặc đo thực tế trước khi chốt vị trí lắp để tránh thiếu lưu lượng.
  • Lỗ thông lớn cho lưu lượng cao và chênh áp nhỏ. Dòng chảy đi qua thoáng hơn nên tổn thất áp giảm. Đổi lại kích thước thân và tay gạt có thể lớn hơn và chiếm không gian lắp đặt.
  • Lỗ thông nhỏ hữu ích cho xả đáy có kiểm soát. Dòng xả chậm giúp hạn chế khuấy cặn và bắn tung tóe. Đây là lựa chọn tốt cho các bình chứa cần xả nhẹ.
• Kiểm thử lưu lượng trước khi áp dụng đại trà. Lắp tạm ở nhánh thử và đo thời gian xả hoặc purge. Điều chỉnh lựa chọn nếu lưu lượng thực tế khác kỳ vọng.
• Quan sát chênh lệch áp suất trước và sau van khi chạy thử. Chênh lệch quá cao cho thấy lỗ thông hoặc phụ kiện đi kèm đang gây tổn thất lớn. Sửa ngay để tránh quá tải cho nguồn cấp.

Van bi mini inox 304 PN63 có lỗ thông nhỏ hơn so với đường ống, do vậy thích hợp và thường được áp dùng để lắp đặt tại các đường ống dẫn hơi nước, khí nén,…

7. Ứng dụng công nghiệp điển hình

Van bi mini inox 304 PN63 ren G phù hợp cho các vị trí thao tác nhanh, không gian chật và yêu cầu kín tin cậy, tập trung vào các nhánh phụ trong hệ thống công nghiệp.

• Xả đáy có kiểm soát. Lắp ở đáy bình, bầu lọc hoặc điểm gom cặn để xả chậm và gọn. Lỗ thông nhỏ giúp hạn chế khuấy cặn và tránh bắn tóe.
• Purge khí và đuổi không khí. Đặt tại đỉnh đường ống hoặc khoang thiết bị để đẩy không khí ra ngoài trước khi khởi động.
• Lấy mẫu nhanh trên tuyến. Gắn tại nhánh phụ để lấy mẫu chất lỏng hoặc khí ở các mốc kiểm soát. Tay gạt mini cho thao tác một tay trong không gian hẹp.
• Bypass và nhánh tạm. Dùng làm khóa nhánh bypass trong quá trình cân chỉnh hoặc bảo trì. Kích thước nhỏ giúp bố trí linh hoạt gần cụm thiết bị.
• Xả ngưng tụ khí nén.
  • Lắp ở đáy bầu tách nước hoặc cuối tuyến khí nén để xả nước ngưng định kỳ.
  • Gắn tại điểm cao để xả bọt khí và cân bằng áp. Mở dứt khoát nhưng tránh giật cục để giảm đỉnh áp tác động lên gioăng làm kín.
• Khóa cục bộ cho cụm đo lường. Đặt trước và sau cảm biến để cô lập khi thay thế hoặc hiệu chuẩn. Chọn đường kính lỗ thông phù hợp để không làm “cổ chai” cho lưu lượng qua cảm biến.

8. Hướng dẫn lắp đặt ren G để chống rò ngay từ đầu

Lắp đặt đúng kỹ thuật quyết định 80% độ kín lâu dài của mối nối. Làm sạch, chọn đúng vật tư bịt kín và siết đúng lực là ba bước cốt lõi giúp van bi mini inox vận hành ổn định lâu dài.

• Xác nhận đúng kiểu ren G. Kiểm tra ren trong, ren ngoài hay một đầu trong một đầu ngoài. Đối chiếu kích thước, bước ren và tình trạng mép ren trước khi lắp.
• Làm sạch bề mặt tiếp xúc. Dùng bàn chải mềm và khăn sạch để loại bỏ bụi, dầu và ba via. Bề mặt sạch giúp vật tư bịt kín bám đều và ổn định hơn.
• Chọn vật tư bịt kín phù hợp. Dùng băng PTFE hoặc keo ren tương thích với ren G và môi chất. Không trộn lẫn nhiều loại trên cùng một mối nối.
• Quấn băng hoặc bôi keo đúng chiều. Với ren ngoài, quấn theo chiều siết để băng không bung khi lắp. Phủ kín chân ren nhưng không che lấp hoàn toàn miệng ống để tránh trôi vật tư vào dòng chảy.
• Siết theo từng nhịp và kiểm soát mô men. Siết tay đến cứng đều, sau đó dùng cờ lê tăng dần theo từng nhịp ngắn. Tránh siết quá lực gây bó ren hoặc nứt chi tiết mỏng.
• Căn hướng tay gạt và chừa khoảng thao tác. Đặt tay gạt ở vị trí thuận tiện cho vận hành và không cấn các chi tiết xung quanh. Cố định tuyến ống gần van để giảm rung truyền vào trục.
• Thử kín ngay sau lắp. Nâng áp từ từ đến áp làm việc dự kiến. Quan sát rò bằng dung dịch xà phòng hoặc thiết bị dò rò tại chân ren và quanh trục.
• Kiểm tra lại sau giai đoạn chạy đầu. Sau 24 đến 72 giờ, kiểm tra rò vi mô và siết bổ sung nếu cần. Dao động nhiệt và lún vật tư bịt kín có thể xuất hiện ở giai đoạn đầu.

9. Bảo trì và xử lý sự cố thường gặp

Bảo trì định kỳ giúp giữ lực gạt nhẹ, độ kín ổn định và kéo dài tuổi thọ gioăng làm kín cho van. Nhận diện đúng vị trí rò sẽ rút ngắn thời gian khắc phục.

• Phân biệt rò tại ren và rò tại trục hoặc bi. Rò tại ren thường ướt ở chân mối nối. Rò tại trục làm ẩm quanh cổ trục. Rò tại bi xuất hiện khi van đóng mà vẫn có rỉ chất lưu ở phía hạ lưu.
• Siết lại và làm mới vật tư bịt kín. Nếu rò nhẹ tại ren, siết tăng dần. Nếu không dứt điểm, tháo ra làm sạch và thay băng PTFE hoặc keo ren mới.
• Kiểm tra và thay gioăng làm kín khi xuống cấp. Lực gạt tăng bất thường, ẩm quanh trục hoặc đổi màu cục bộ là dấu hiệu cần thay. Dùng vật liệu tương thích với môi chất và nhiệt độ làm việc.
• Giảm rung và cố định tuyến ống. Bổ sung giá đỡ hoặc đệm giảm chấn gần vị trí van để hạn chế mỏi ở vùng tiếp xúc gioăng làm kín.
• Tối ưu thói quen vận hành. Mở và đóng dứt khoát nhưng tránh giật cục để không tạo đỉnh áp. Tránh dùng van bi mini cho điều tiết liên tục vì bề mặt gioăng làm kín sẽ mòn nhanh.
• Lập lịch kiểm tra định kỳ. Kiểm tra rò, lực gạt và tình trạng bề ngoài theo chu kỳ vận hành thực tế. Ghi nhật ký để theo dõi xu hướng và lên kế hoạch thay thế chủ động.
• Thử kín sau bảo trì. Sau khi can thiệp, luôn thử kín lại ở áp làm việc. Quan sát trong vài chu kỳ nóng lạnh để chắc chắn rò vi mô không tái phát.

10. FAQ – Những câu hỏi thường gặp đối với van bi mini inox PN63

Các câu hỏi dưới đây tổng hợp những băn khoăn phổ biến khi chọn và sử dụng van bi mini inox 304 PN63 ren G. Mỗi câu trả lời đi thẳng vào vấn đề để bạn áp dụng ngay tại hiện trường.

• PN63 có dùng liên tục ở 63 bar được không.
  ⇒ PN63 là áp danh định ở điều kiện tham chiếu. Áp làm việc nên thấp hơn để bù cho nhiệt độ, xung áp và sai số đo lường. Vận hành sát 63 bar liên tục sẽ làm giảm tuổi thọ gioăng làm kín.
• Chọn ren trong, ren ngoài hay một đầu trong một đầu ngoài như thế nào.
  ⇒ Căn theo hiện trạng tuyến ống, không gian lắp và thói quen bảo trì. Ren ngoài rút ngắn chiều lắp. Ren trong tận dụng đầu ren ngoài sẵn có. Kết hợp một đầu trong một đầu ngoài tối ưu khi hai phía khác chuẩn và cần chuyển tiếp ngắn.
• Nhiệt độ cao ảnh hưởng gì đến độ kín.
  ⇒ Nhiệt cao làm gioăng làm kín mềm hơn và giảm khả năng hồi phục sau nén. Hạ áp làm việc trong ca nóng và kiểm tra rò định kỳ để duy trì độ kín.
• Vì sao cùng DN mà lưu lượng thực tế khác nhau.
  ⇒ Do đường kính lỗ thông trên van bi mini inox nhỏ hơn đường kính đường ống nên lưu lượng đi qua cũng bị ảnh hưởng đôi chút. Điều này thể hiện rõ ở các đường ống dẫn lưu chất là nước hoặc chất lỏng đặc, đối với khí thì không có sự chênh lệch đáng kể.
• Có nên dùng van bi mini để điều tiết dòng.
  ⇒ Có thể sử dụng van bi mini inox để điều tiết dòng chảy nhờ cơ chế vận hành dễ thao tác, có thể căn chỉnh tốt góc độ mở bằng mắt thường.
• Lắp ở hệ thống khí nén cần lưu ý gì.
  ⇒ Bố trí điểm xả ngưng và giảm rung gần vị trí van. Mở đóng dứt khoát nhưng có kiểm soát để không tạo đỉnh áp lớn. Kiểm tra rò bằng dung dịch xà phòng sau lắp và sau giai đoạn chạy đầu.
• Dấu hiệu nào cho thấy cần thay van thay vì sửa.
  ⇒ Rò tái phát sau nhiều lần siết lại, tay gạt ngày càng nặng, thân có vết nứt hoặc méo ren. Khi xuất hiện đồng thời hai dấu hiệu trở lên nên thay mới để bảo đảm an toàn.

11. Inox TK – Nhà cung cấp van bi mini inox 304 PN63 ren uy tín

Chọn nhà cung cấp đúng giúp bạn rút ngắn thời gian dừng máy, giảm chi phí vòng đời và yên tâm về tính sẵn sàng hàng hóa. Inox TK xuất hiện với mong muốn giúp quý khách hàng tìm ra lời giải cho bài toán kể trên với:

• Nguồn gốc rõ ràng và chứng từ đầy đủ: Toàn bộ sản phẩm được nhập khẩu trực tiếp từ hãng. Hồ sơ CO&CQ được cấp theo từng lô hàng để bạn dễ đối chiếu và nghiệm thu. Điều này giúp giảm rủi ro về chất lượng và truy xuất nguồn gốc khi cần.
• Kho sẵn DN6 đến DN15, đủ kiểu ren G: Hàng luôn sẵn các cấu hình ren trong, ren ngoài và một đầu trong một đầu ngoài. Bạn có thể lấy số lượng lớn ngay hoặc chẻ lẻ theo nhu cầu bảo trì.
• Năng lực tư vấn kỹ thuật 1 kèm 1: Đội ngũ hỗ trợ đo đường kính lỗ thông, xác lập khoảng an toàn vận hành so với PN63 và hướng dẫn lắp đặt bịt kín ren đúng kỹ thuật. Mục tiêu là độ kín ổn định và lực gạt nhẹ trong suốt vòng đời sử dụng.
• Uy tín được kiểm chứng qua đối tác lớn: Inox TK là đơn vị cung ứng cho Habeco, Sabeco, Vinamilk, Cozy, Dược Hoa Linh và IDP. Những hợp tác dài hạn này phản ánh năng lực giao hàng và hậu mãi ổn định.
• Dịch vụ sau bán hàng rõ ràng: Chính sách bảo hành rõ ràng, có hỗ trợ đổi hàng khi lựa chọn sai kích thước hoặc mẫu mã. Quy trình phản hồi nhanh giúp giảm tối đa thời gian dừng máy.

Inox TK tin rằng, đến với chúng tôi, bạn sẽ nhận được sản phẩm tốt nhất với giá cả hợp lí nhất. Liên hệ ngay theo thông tin dưới đây để nhận tư vấn và báo giá van bi mini inox 304 PN63 nhanh chóng.
