Van bướm lót PTFE khí nén

1. Van bướm lót PTFE khí nén là gì?

Trong các hệ thống đường ống inox công nghiệp, đặc biệt là môi trường có axit, kiềm hoặc hóa chất ăn mòn mạnh, việc lựa chọn van phù hợp quyết định đến độ an toàn và tuổi thọ toàn bộ hệ thống. Van bướm lót PTFE khí nén là giải pháp tối ưu cho những điều kiện khắc nghiệt như vậy.

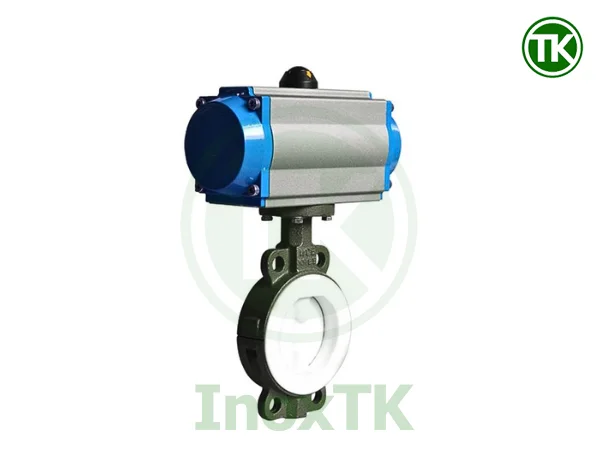

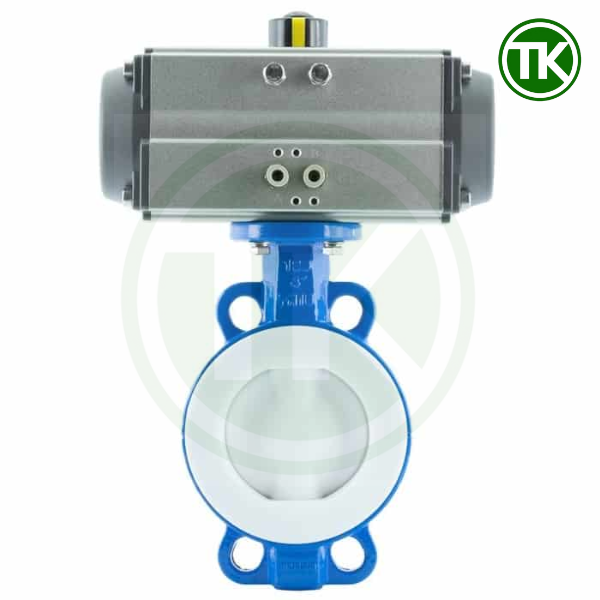

Van bướm lót PTFE khí nén là loại van bướm được điều khiển tự động bằng bộ truyền động khí nén (Đầu khí AT) và có lớp lót PTFE (Teflon) phủ kín toàn bộ bề mặt trong thân và đĩa van. Lớp lót này giúp cách ly kim loại với lưu chất, ngăn ăn mòn, đồng thời đảm bảo độ kín cao khi đóng/mở.

• Khả năng chống ăn mòn vượt trội: PTFE kháng hầu hết axit, kiềm và dung môi công nghiệp.
• Vận hành nhanh và chính xác: Bộ điều khiển khí nén cho phép đóng/mở chỉ trong vài giây.
• Đa dạng ứng dụng: Thích hợp cho nhà máy hóa chất, xử lý nước thải, sản xuất giấy.

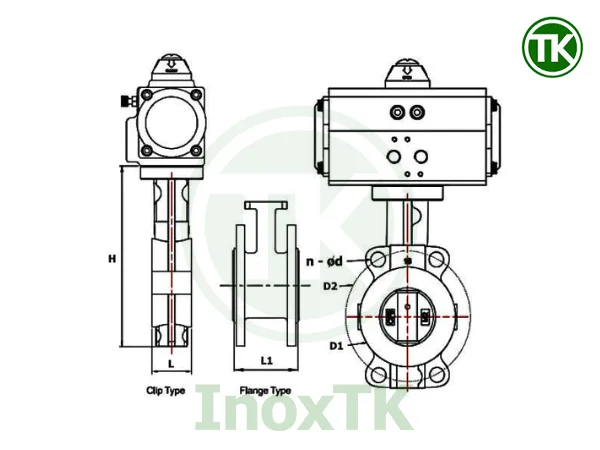

2. Cấu tạo của van bướm lót PTFE khí nén

Để van bướm lót PTFE khí nén hoạt động ổn định trong môi trường hóa chất và chịu được áp suất, nhiệt độ khắc nghiệt, từng chi tiết cấu tạo được chế tạo và lựa chọn vật liệu rất kỹ lưỡng. Các bộ phận chính bao gồm:

2.1. Thân van

• Vật liệu: Gang hoặc inox 304/316.
• Thiết kế: Gia công dạng wafer, có thể tùy chọn tiêu chuẩn kết nối JIS, BS, ANSI.
• Vai trò: Chịu toàn bộ áp suất từ hệ thống và giữ cố định các bộ phận bên trong.

2.2. Đĩa van

• Vật liệu: Inox 304 hoặc inox 316 để chống gỉ sét, tăng khả năng chịu mài mòn.
• Đặc điểm: Được bọc hoặc phủ PTFE để bảo vệ khỏi ăn mòn và tránh tiếp xúc trực tiếp với hóa chất.

2.3. Lớp lót PTFE

• Vị trí: Lót kín toàn bộ mặt trong thân van khí nén inox và bề mặt tiếp xúc của đĩa van.
• Tính năng: Chịu được axit, kiềm, dung môi mạnh; chịu nhiệt từ -10°C đến +80°C.
• Ý nghĩa: Là lớp bảo vệ chính, đảm bảo tuổi thọ dài trong môi trường ăn mòn.

2.4. Bộ điều khiển khí nén

• Vật liệu: Hợp kim nhôm, phủ sơn tĩnh điện chống ăn mòn.
• Cơ cấu: Piston và trục truyền động, kết nối trực tiếp với trục van.

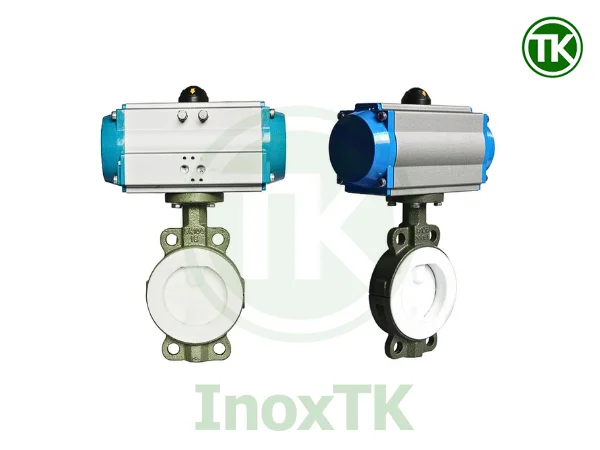

• Kiểu tác động:
  • Tác động đơn (Spring Return): Van tự về vị trí mặc định khi mất khí.
  • Tác động kép (Double Acting): Cần khí để đóng và mở, linh hoạt hơn.
• Áp suất điều khiển khí: 2.5 – 8 bar.

3. Nguyên lý hoạt động

Hiểu nguyên lý vận hành giúp khai thác tối đa hiệu suất và tuổi thọ của van bướm lót PTFE khí nén. Loại van điều khiển khí nén này vận hành dựa trên cơ chế truyền lực từ bộ điều khiển khí nén xuống trục van và đĩa van.

3.1. Chu trình vận hành

• Cấp khí nén:
  • Nguồn khí áp suất 2.5 – 8 bar được cấp vào bộ điều khiển.
  • Áp lực khí tác động lên piston bên trong actuator.
• Chuyển động của piston:
  • Piston di chuyển tạo lực xoắn, truyền qua trục van.
  • Trục xoay làm đĩa van quay một góc 90°.
• Điều chỉnh trạng thái:
  • Khi đĩa song song với dòng chảy → van mở hoàn toàn.
  • Khi đĩa vuông góc với dòng chảy → van đóng hoàn toàn.

3.2. Kiểu tác động

• Tác động đơn: Khi ngắt khí, lò xo bên trong sẽ đưa van về trạng thái đóng. Điều này đảm bảo an toàn khi xảy ra sự cố mất nguồn khí.
• Tác động kép: Khí nén được cấp vào cả hai chiều để điều khiển đóng và mở, cho phép kiểm soát linh hoạt hơn, đặc biệt khi cần điều tiết lưu lượng.

3.3. Ưu điểm trong vận hành

• Nhanh: Thời gian đóng/mở thường chỉ vài giây.
• Chính xác: Dễ dàng kết hợp với hệ thống điều khiển tự động.
• Bền bỉ: Lớp lót PTFE bảo vệ các bộ phận kim loại khỏi ăn mòn, giảm ma sát, kéo dài tuổi thọ.

Nhờ cơ chế này, van bướm lót PTFE khí nén không chỉ vận hành hiệu quả mà còn duy trì độ kín cao và ổn định trong điều kiện khắc nghiệt.

4. Thông số kỹ thuật tiêu chuẩn

Để lựa chọn và lắp đặt đúng loại van bướm lót PTFE khí nén, người dùng cần nắm rõ các thông số kỹ thuật. Dưới đây là bảng thông số tiêu chuẩn:

• Áp suất làm việc: 10 bar hoặc 16 bar.
• Áp suất khí điều khiển: 2.5 – 8 bar.
• Nhiệt độ làm việc: -10°C đến +80°C.
• Vật liệu thân van: Gang, hoặc Inox 304/316.
• Lớp lót: PTFE
• Kiểu kết nối: Kiểu Wafer,
• Tiêu chuẩn kết nối: JIS, BS, ANSI.
• Kiểu tác động: Tác động đơn hoặc Tác động kép.
• Môi trường thích hợp: Axit hoặc kiềm
• Xuất xứ: Trung Quốc

Điểm đáng chú ý từ thông số

• Chịu được hóa chất mạnh: Nhờ lớp lót PTFE, van thích hợp cho môi trường axit, kiềm, dung môi.
• Tùy chọn đa dạng vật liệu thân: Từ gang tiết kiệm chi phí đến inox chống ăn mòn tối đa.
• Kết nối tiêu chuẩn quốc tế: Dễ dàng tích hợp với nhiều hệ thống đường ống hiện có.

5. Ưu điểm nổi bật của van bướm lót PTFE khí nén

Nhờ sự kết hợp giữa bộ điều khiển khí nén và lớp lót PTFE toàn phần, van bướm điều khiển khí nén mang đến nhiều ưu thế vượt trội so với các loại van bướm truyền thống.

5.1. Khả năng chống ăn mòn vượt trội

• Lớp lót PTFE phủ kín bề mặt tiếp xúc giúp van kháng hầu hết các loại axit, kiềm và dung môi công nghiệp.
• Đặc biệt hiệu quả trong môi trường hóa chất mạnh hoặc điều kiện ăn mòn cao.

5.2. Vận hành nhanh và chính xác

• Bộ điều khiển khí nén cho phép đóng/mở 90° chỉ trong vài giây.
• Dễ dàng kết hợp với hệ thống điều khiển tự động, đảm bảo thao tác chính xác và đồng bộ.

5.3. Tuổi thọ dài, ít bảo trì

• PTFE giảm ma sát, bảo vệ bề mặt kim loại, giúp kéo dài tuổi thọ van.
• Thiết kế đơn giản, ít chi tiết chuyển động nên hỏng hóc ít, chi phí bảo trì thấp.

5.4. Tùy chọn đa dạng

• Vật liệu thân: Gang, hoặc inox để phù hợp với từng môi trường.
• Kiểu tác động: Tác động đơn hoặc tác động kép.
• Nhiều tiêu chuẩn kết nối quốc tế (JIS, BS, ANSI) giúp dễ dàng thay thế hoặc nâng cấp.

6. Ứng dụng thực tế của van bướm lót PTFE khí nén

Nhờ khả năng chống ăn mòn hóa chất mạnh và vận hành nhanh chóng, van bướm lót PTFE khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là những môi trường mà các loại van thông thường không thể đáp ứng.

6.1. Ngành hóa chất

• Sử dụng để đóng/mở hoặc điều tiết dòng chảy axit, kiềm, dung môi hữu cơ.
• Lớp lót PTFE bảo vệ van khỏi ăn mòn, đảm bảo tuổi thọ dài ngay cả khi tiếp xúc liên tục với hóa chất mạnh.

6.2. Xử lý nước thải công nghiệp

• Phù hợp cho hệ thống chứa nước thải có thành phần hóa chất ăn mòn.
• Đảm bảo độ kín khít, ngăn rò rỉ gây ô nhiễm môi trường.

6.3. Sản xuất giấy và bột giấy

• Chịu được hóa chất tẩy rửa, chất tẩy trắng và môi trường có độ pH thay đổi.
• Đảm bảo vận hành liên tục, giảm thời gian dừng máy để bảo trì.

6.4. Ngành mạ kim loại

• Sử dụng trong bể mạ chứa dung dịch axit hoặc kiềm mạnh.
• Đảm bảo khả năng đóng/mở nhanh, kiểm soát dòng chảy chính xác.

7. Lưu ý khi lựa chọn van bướm lót PTFE khí nén

Để đảm bảo van bướm lót PTFE khí nén hoạt động hiệu quả, bền bỉ và phù hợp với hệ thống, kỹ sư và đơn vị mua hàng cần cân nhắc một số yếu tố quan trọng sau:

7.1. Môi trường làm việc

• Xác định rõ lưu chất: axit, kiềm, dung môi hay nước thải công nghiệp.
• Chọn lớp lót PTFE chất lượng cao nếu làm việc trong môi trường hóa chất mạnh, nhiệt độ thay đổi liên tục.

7.2. Vật liệu thân và đĩa van

• Gang: Chi phí thấp, phù hợp môi trường ăn mòn nhẹ.
• Inox 304/316: Chống ăn mòn vượt trội, dùng cho môi trường hóa chất khắc nghiệt.

7.3. Tiêu chuẩn mặt bích

• Đảm bảo van tương thích với tiêu chuẩn đường ống hiện có: JIS, BS, ANSI.
• Sai tiêu chuẩn mặt bích có thể khiến việc lắp đặt khó khăn hoặc không kín khít.

7.4. Kiểu tác động của bộ điều khiển

• Tác động đơn (Spring Return): An toàn khi mất khí, van trở về trạng thái mặc định.
• Tác động kép (Double Acting): Điều khiển linh hoạt, phù hợp khi cần đóng/mở thường xuyên hoặc điều tiết lưu lượng.

7.5. Áp suất và nhiệt độ làm việc

• Đảm bảo thông số DN, PN của van đáp ứng yêu cầu hệ thống.
• Chú ý nhiệt độ tối đa của PTFE (80°C) để tránh hư hại lớp lót.
