VAN KÍNH THỦY MẶT BÍCH INOX

1. Van kính thủy mặt bích inox là gì?

Van kính thủy mặt bích inox là dòng van được lắp theo cặp ở trên và dưới thân bồn tank inox, dùng để đóng mở đường thông giữa bồn và ống thủy tinh quan sát. Khi kết hợp với ống thủy tinh phù hợp, sản phẩm giúp người vận hành quan sát mực chất lỏng bên trong bồn mà không cần mở nắp hoặc dừng hệ thống.

Về bản chất, van kính thủy mặt bích inox không phải là van đóng mở dòng chảy chính như van bi inox, van bướm hay van cổng. Nhiệm vụ chính của van là tạo điểm kết nối an toàn giữa bồn và ống quan sát, đồng thời cho phép người vận hành khóa hoặc mở đường thông khi cần theo dõi mực chất lỏng.

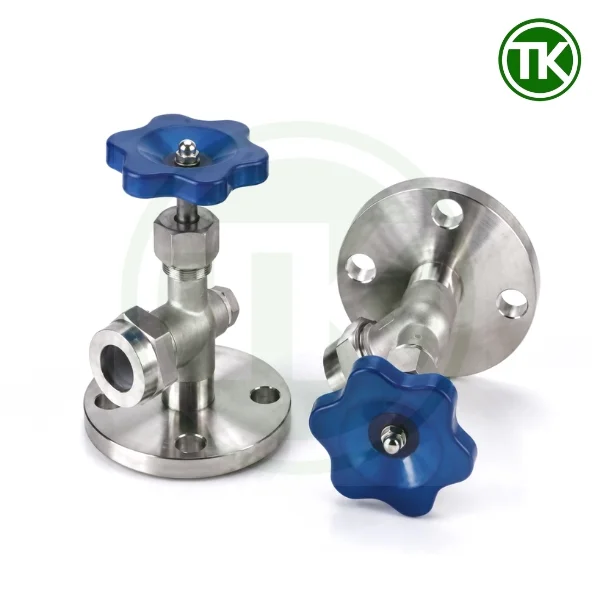

Thông thường, một bộ lắp đặt hoàn chỉnh sẽ sử dụng 2 van kính thủy mặt bích inox, gồm một van phía trên và một van phía dưới. Phần ống thủy tinh quan sát sẽ được lắp giữa hai van để hiển thị mực chất lỏng.

2. Cấu tạo và thông số kỹ thuật van kính thủy mặt bích inox

2.1. Cấu tạo

Van kính thủy mặt bích inox thường gồm các bộ phận chính sau:

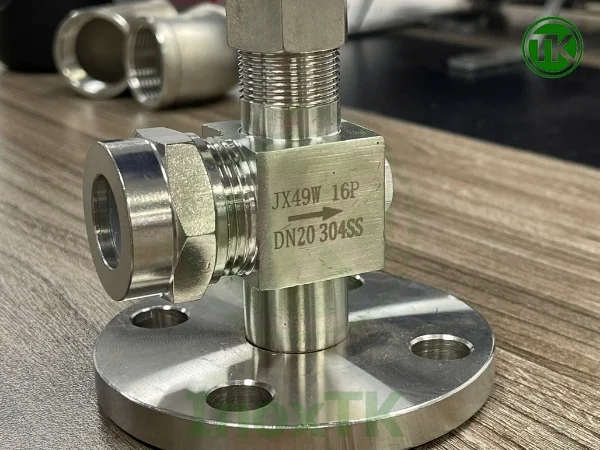

• Thân van inox: Là bộ phận chính của van, thường được chế tạo từ inox 304. Thân van có nhiệm vụ chịu lực, tạo đường thông giữa bồn và đầu nối ống thủy tinh, đồng thời giữ ổn định các chi tiết đóng mở bên trong.

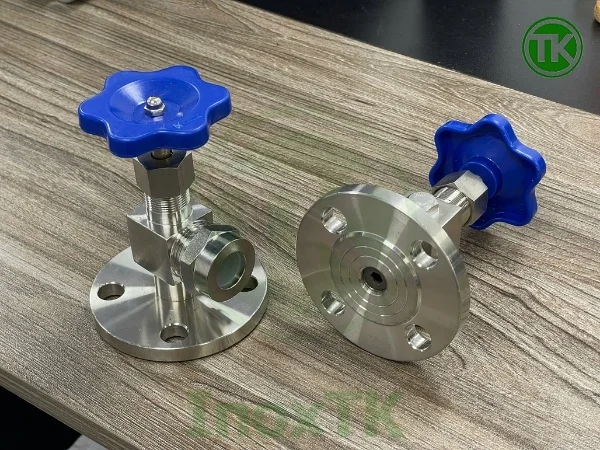

• Mặt bích kết nối: Được bố trí ở đầu van để bắt với mặt bích chờ trên thân bồn. Mặt bích được thiết kế tuân theo tiêu chuẩn BS PN10.

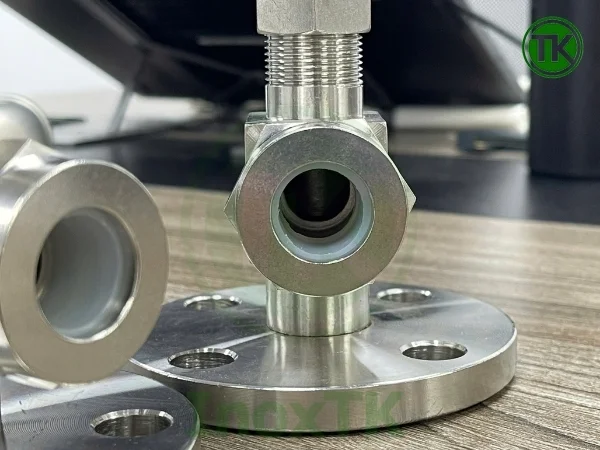

• Đầu nối ống thủy tinh: Là vị trí dùng để kết nối với ống thủy tinh quan sát bên ngoài. Thông thường, đầu nối này phù hợp với ống thủy tinh phi 16 đến phi 18, tùy theo cấu hình thực tế.

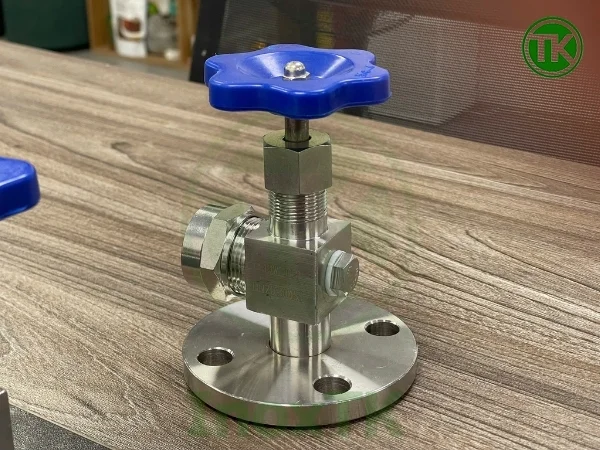

• Bộ phận đóng mở: Gồm tay vặn và cơ cấu van bên trong, dùng để mở hoặc khóa đường thông giữa bồn và ống quan sát. Khi cần bảo trì, thay ống thủy tinh hoặc kiểm tra hệ thống, người vận hành có thể đóng van để cô lập chất lỏng trong bồn.
• Gioăng làm kín: Được lắp tại các vị trí tiếp xúc cần làm kín để hạn chế rò rỉ trong quá trình sử dụng. Vật liệu làm kín thường dùng Silicone và PTFE tùy theo vị trí.
• Đầu chờ xả hoặc lấy mẫu: Thường nằm ở van phía dưới. Tại vị trí này có thể lắp thêm van DN8 để xả chất lỏng trong ống quan sát hoặc lấy mẫu khi cần thiết.

2.2. Thông số kỹ thuật van

Các thông số kỹ thuật cơ bản của van kính thủy mặt bích inox gồm:

• Vật liệu thân van: Inox 304.
• Kiểu kết nối với bồn: Mặt bích.
• Tiêu chuẩn mặt bích: BS PN10 DN20
• Kích thước ống thủy tinh phù hợp: Phi 16 đến phi 18.
• Vật liệu làm kín: Silicone, PTFE.
• Kiểu vận hành: Tay vặn đóng mở thủ công.
• Vị trí lắp đặt: Thành bồn, tank chứa chất lỏng hoặc thiết bị chứa dung dịch.
• Môi trường sử dụng: Nước, dung dịch thực phẩm, đồ uống, mỹ phẩm và các lưu chất phù hợp với inox 304.
• Nhiệt độ làm việc: -20ºC ~ 150ºC

3. Lắp đặt và sử dụng van kính thủy mặt bích inox thế nào?

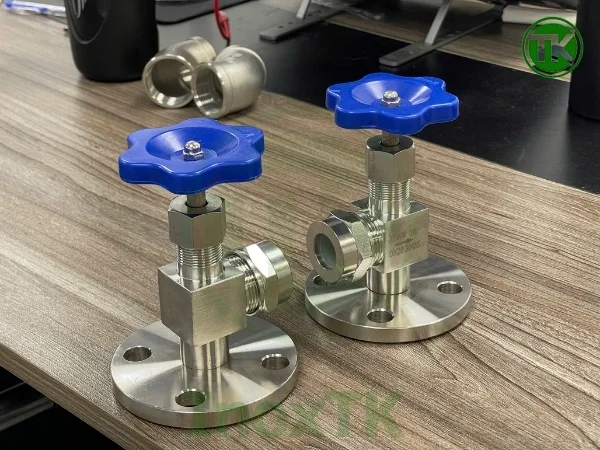

Van kính thủy mặt bích inox thường được lắp theo cặp trên thân bồn, gồm một van ở vị trí phía trên và một van ở vị trí phía dưới. Hai van này tạo thành hai điểm kết nối giữa bồn chứa và ống thủy tinh quan sát bên ngoài.

3.1. Lắp đặt van kính thủy mặt bích inox

Ở mỗi van, một đầu là mặt bích inox dùng để liên kết với mặt bích chờ trên thân bồn. Mặt bích của van được kết nối với mặt bích chờ bằng bulong, đai ốc và gioăng làm kín.

Đầu còn lại của van là vị trí nối ống thủy tinh. Phần này được dùng để kết nối với ống thủy tinh quan sát phi 16 đến phi 18. Ống thủy tinh được lắp giữa van phía trên và van phía dưới, tạo thành đường quan sát mực chất lỏng bên ngoài bồn.

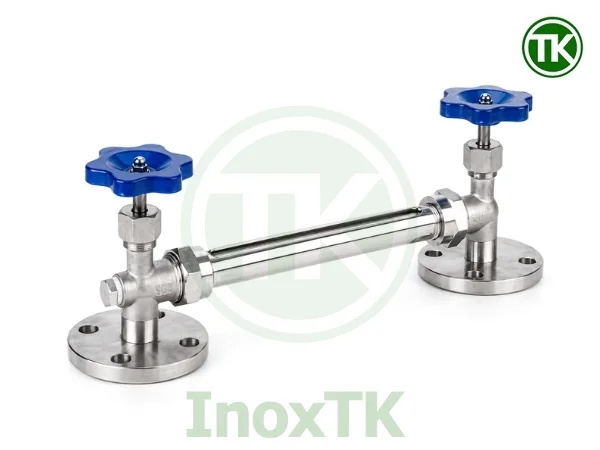

Sau khi lắp hoàn thiện, cặp van phía trên và phía dưới kết hợp với ống thủy tinh sẽ tạo thành một bộ quan sát mực chất lỏng. Người vận hành có thể mở hai van để chất lỏng trong bồn thông với ống thủy tinh và quan sát mực chất lỏng trực tiếp từ bên ngoài.

Tại van phía dưới thường có thêm một đầu chờ nhỏ. Vị trí này có thể lắp thêm van DN8 để xả chất lỏng còn lại trong ống quan sát hoặc lấy mẫu khi cần thiết.

3.2. Nguyên lý hoạt động của van kính thủy mặt bích inox

Nguyên lý hoạt động của van kính thủy mặt bích inox dựa trên nguyên lý bình thông nhau. Khi mở cả van phía trên và van phía dưới, bên trong bồn và bên trong ống thủy tinh quan sát sẽ thông với nhau. Lúc này, chất lỏng trong bồn sẽ đi vào ống thủy tinh và tự cân bằng mực chất lỏng với bên trong bồn.

Vì bồn và ống thủy tinh đang được nối thông, mực chất lỏng trong ống thủy tinh sẽ nằm ngang với mực chấ

t lỏng thực tế bên trong bồn. Nhờ phần ống thủy tinh trong suốt, người vận hành có thể quan sát trực tiếp mức chất lỏng mà không cần mở bồn hoặc dùng que đo thủ công.

Khi cần quan sát mực chất lỏng, cả hai van trên và dưới sẽ được mở để tạo đường thông đầy đủ giữa bồn và ống thủy tinh. Nếu đóng một trong hai đầu van, mực chất lỏng trong ống thủy tinh sẽ không còn phản ánh chính xác mực chất lỏng thực tế bên trong bồn.

4. Chất liệu van kính thủy mặt bích inox

Chất liệu của van kính thủy mặt bích inox ảnh hưởng trực tiếp đến độ bền, khả năng làm kín và mức độ phù hợp với lưu chất trong bồn. Với dòng sản phẩm này, phần thân van thường sử dụng inox 304, kết hợp với vật liệu làm kín bằng Silicone và PTFE.

4.1. Thân van inox 304

Thân van được chế tạo từ inox 304, có khả năng chống gỉ tốt trong nhiều môi trường sử dụng thông thường. Đây là vật liệu phù hợp với các bồn chứa nước, dung dịch thực phẩm, đồ uống, mỹ phẩm và các loại lưu chất không có tính ăn mòn mạnh.

Inox 304 có bề mặt sáng, dễ vệ sinh và có độ bền cơ học ổn định. Khi lắp trên thân bồn, vật liệu này giúp van giữ được độ chắc chắn trong quá trình đóng mở, đồng thời hạn chế tình trạng oxy hóa khi làm việc trong môi trường ẩm hoặc thường xuyên tiếp xúc với chất lỏng.

4.2. Vật liệu làm kín Silicone và PTFE

Vật liệu làm kín được sử dụng tại các vị trí tiếp xúc cần chống rò rỉ, đặc biệt là khu vực kết nối giữa thân van, đầu nối ống thủy tinh và các chi tiết lắp ghép. Hai vật liệu được sử dụng trong van là Silicon và PTFE.

• Silicon có độ mềm và đàn hồi tốt, giúp ôm kín bề mặt tiếp xúc và tạo độ kín ổn định khi lắp với ống thủy tinh quan sát. Vật liệu này phù hợp với các vị trí cần làm kín tốt nhưng lại không thể nén quá mạnh.
• PTFE có khả năng kháng hóa chất tốt hơn, bề mặt ít bám dính và chịu được nhiều loại lưu chất có tính ăn mòn. Tuy nhiên do có độ cứng cao nên vật liệu này phù hợp với các vị trí đòi hỏi độ ổn định về hình dạng.

5. Ưu điểm của van kính thủy mặt bích inox

Van kính thủy mặt bích inox được sử dụng nhiều trên bồn chứa nhờ khả năng hỗ trợ quan sát mực chất lỏng trực tiếp, kết nối chắc chắn và thuận tiện khi vận hành. Những ưu điểm đáng chú ý gồm:

• Quan sát mực chất lỏng trực tiếp: Khi kết hợp với ống thủy tinh phù hợp, cặp van giúp người vận hành nhìn được mực chất lỏng bên trong bồn từ bên ngoài, không cần mở nắp bồn hoặc dùng que đo thủ công.
• Kết nối mặt bích chắc chắn: Van được lắp với mặt bích chờ trên thân bồn bằng bulong, đai ốc và gioăng làm kín. Kiểu kết nối này tạo độ ổn định tốt, phù hợp với bồn tank và thiết bị chứa chất lỏng trong nhà máy.
• Có thể đóng mở để cô lập ống quan sát: Van phía trên và phía dưới có thể đóng lại khi cần thay ống thủy tinh, vệ sinh hoặc kiểm tra cụm quan sát. Nhờ đó, quá trình bảo trì thuận tiện hơn.
• Thân inox 304 chống gỉ tốt: Vật liệu inox 304 phù hợp với nhiều môi trường nước, thực phẩm, đồ uống, mỹ phẩm và dung dịch sản xuất thông thường. Bề mặt inox sáng, dễ vệ sinh và có độ bền tốt khi lắp trên bồn chứa.
• Có vị trí chờ để xả hoặc lấy mẫu: Van phía dưới thường có thêm đầu chờ nhỏ để lắp van DN8. Vị trí này giúp xả phần chất lỏng trong ống quan sát hoặc lấy mẫu khi cần kiểm tra lưu chất.
• Dễ theo dõi tình trạng vận hành của bồn: Người vận hành có thể quan sát nhanh tình trạng đầy, vơi, còn hàng hoặc hết hàng trong bồn. Điều này giúp quá trình kiểm tra và vận hành bồn chứa chủ động hơn.

6. Mua van kính thủy mặt bích inox ở đâu?

Inox TK là đơn vị chuyên cung cấp van kính thủy inox dùng cho bồn tank, bồn chứa chất lỏng và các thiết bị chứa trong nhà máy. Sản phẩm van mặt bích được Inox TK cung cấp theo dạng cặp van trên và dưới, dùng để kết hợp với ống thủy tinh quan sát phi 16 đến phi 18.

Một số lợi thế khi mua van kính thủy mặt bích inox tại Inox TK:

• Chuyên sâu về vật tư bồn tank và đường ống inox vi sinh: Inox TK cung cấp nhiều dòng vật tư dùng cho bồn tank, đường ống inox vi sinh và hệ thống sản xuất. Nhờ tập trung vào nhóm sản phẩm này, hàng hóa được kiểm soát tốt hơn về vật liệu, kích thước, bề mặt hoàn thiện và khả năng lắp ghép thực tế.
• Tư vấn theo bồn cụ thể: Khách hàng có thể gửi hình ảnh, bản vẽ hoặc thông số mặt bích chờ trên bồn để được tư vấn loại van phù hợp. Việc kiểm tra theo bồn thực tế giúp lựa chọn đúng tiêu chuẩn mặt bích, khoảng cách lắp đặt và nhu cầu sử dụng của từng hệ thống.
• Có cung cấp phụ kiện liên quan: Ngoài van kính thủy mặt bích inox, Inox TK còn hỗ trợ các phụ kiện dùng kèm như ống kính thủy tinh, gioăng làm kín, bulong, đai ốc hoặc van DN8 lắp lấy mẫu theo nhu cầu sử dụng.
• Hóa đơn chứng từ đầy đủ: Inox TK hỗ trợ cung cấp hóa đơn VAT, CO-CQ và các chứng từ liên quan theo yêu cầu của khách hàng, phù hợp cho nhà máy, công trình và đơn vị thi công cần hồ sơ mua hàng rõ ràng.
• Hàng sẵn kho số lượng lớn: Sản phẩm và các phụ kiện inox vi sinh thông dụng luôn được chuẩn bị sẵn kho, đáp ứng tốt các đơn hàng cần giao nhanh hoặc cần mua số lượng lớn cho dự án.
• Giao hàng nhanh toàn quốc: Inox TK hỗ trợ đóng gói và giao hàng đến các tỉnh thành trên toàn quốc, phù hợp cho khách hàng nhà máy, xưởng sản xuất, công trình và đại lý cần nhận hàng nhanh để kịp tiến độ lắp đặt.

Khách hàng cần mua van kính thủy mặt bích inox có thể liên hệ Inox TK để được tư vấn đúng loại van, đúng tiêu chuẩn mặt bích và đúng kích thước kết nối với ống thủy tinh quan sát.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)

7. Câu hỏi thường gặp về van kính thủy mặt bích inox

Van kính thủy mặt bích inox dùng để làm gì?
Van kính thủy mặt bích inox dùng để đóng mở đường thông giữa bồn chứa và ống thủy tinh quan sát, giúp người vận hành theo dõi mực chất lỏng bên trong bồn.

Sản phẩm này có bao gồm ống thủy tinh không?
Không. Sản phẩm được cung cấp là cặp van trên và dưới. Ống thủy tinh là phụ kiện kết hợp riêng, được lắp giữa hai van để tạo thành bộ quan sát mực chất lỏng hoàn chỉnh.

Van kính thủy dùng với ống thủy tinh phi bao nhiêu?
Van thường được dùng để kết hợp với ống thủy tinh phi 16 đến phi 18, tùy theo cấu hình đầu nối thực tế.

Mặt bích của van là mặt bích tiêu chuẩn gì?
Mặt bích của van kính thủy mặt bích inox thường là tiêu chuẩn BS PN16. Trên thân bồn tank có thể sử dụng loại mặt bích PN10 hoặc PN16 đều kết nối được với van.

Vì sao phải mở cả van trên và van dưới khi quan sát mực chất lỏng?
Khi mở cả hai van, bồn và ống thủy tinh được thông với nhau. Theo nguyên lý bình thông nhau, mực chất lỏng trong ống thủy tinh sẽ cân bằng với mực chất lỏng bên trong bồn. Khi đóng một trong hai đầu van, đường thông giữa bồn và ống thủy tinh không còn, nên mực chất lỏng trong ống có thể không phản ánh đúng mực chất lỏng trong bồn.

Van kính thủy mặt bích inox có lắp được van xả lấy mẫu không?
Có. Van kính thủy mặt bích inox ở phía dưới thường có vị trí chờ để lắp thêm van DN8, dùng để xả chất lỏng trong ống quan sát hoặc lấy mẫu khi cần.
