Van kính thuỷ inox vi sinh nối clamp

1. Van kính thủy inox vi sinh nối clamp là gì?

Van kính thủy inox vi sinh nối clamp còn được gọi với cái tên van kính thủy lấy mẫu inox nối clamp (Sanitary Stainless Steel Tank Liquid Threaded Level Gauge), là một loại van inox vi sinh với thiết kế nối với hệ thống bằng phương pháp nối clamp.

Loại van này thường được lắp trên thân bồn nhằm quan sát màu sắc cũng như mức chất lỏng bên trong bồn, đồng thời đầu dưới của bộ van này có thể dùng như một van lấy mẫu để có thể trích ra một lượng dung dịch bên trong giúp người vận hành kiểm tra chất lượng một cách dễ dàng.

Vật liệu tạo nên bộ van là inox 304 hoặc inox 316, cộng với ống kính thủy tinh được làm bằng thủy tinh cao cấp, có thể chịu được nhiệt độ cao cũng như áp suất lớn, chống bị mài mòn bởi hóa chất ăn mòn nên bộ van này hoàn toàn đáp ứng được các tiêu chuẩn vi sinh khắt khe nhất.

2. Cấu tạo van kính thủy inox vi sinh nối clamp

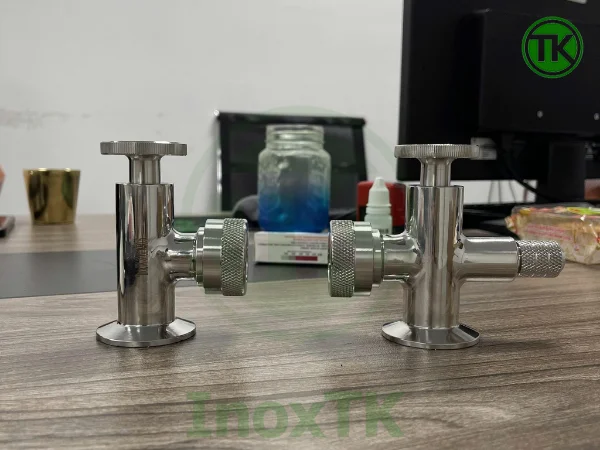

Bộ van kính thủy inox vi sinh nối clamp có cấu tạo tương đối đơn giản, gồm 3 bộ phận chính: van khóa phía trên, van khóa phía dưới và ống thủy tinh quan sát. Hai cụm van được liên kết với ống thủy để tạo thành một đường thông bên ngoài thân bồn, qua đó giúp người vận hành quan sát mức chất lỏng bên trong.

• Van khóa phía trên: Có 1 đầu clamp để kết nối với bồn tank và một đầu liên kết với cụm giữ ống thủy. Phần liên kết sử dụng cơ cấu ren kết hợp gioăng để cố định và làm kín đầu ống kính. Van phía trên có chức năng đóng hoặc mở đường thông giữa phần trên của bồn và ống thủy.

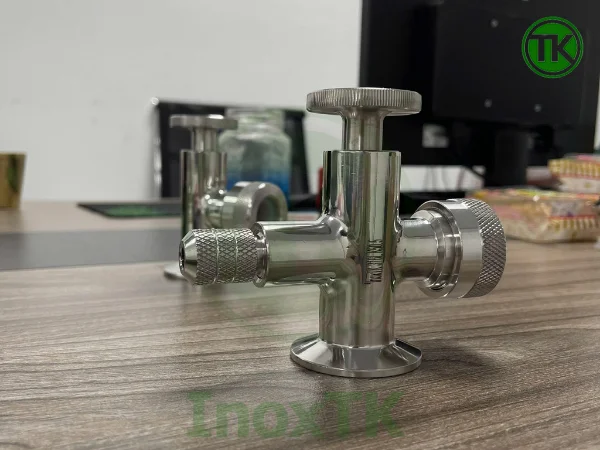

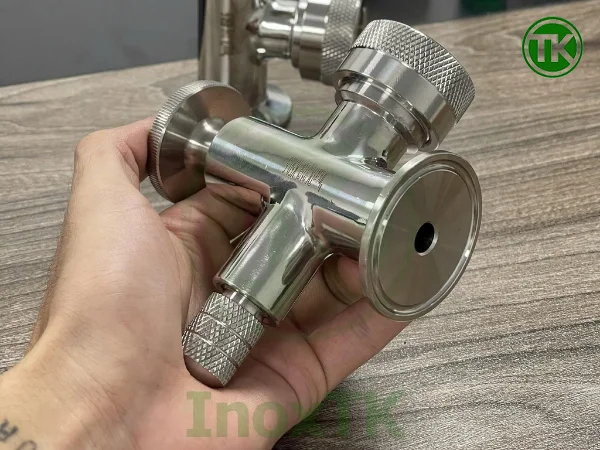

• Van khóa phía dưới: Có 1 đầu clamp kết nối với bồn tank, một đầu liên kết với ống thủy thông qua cụm ren và gioăng làm kín. Ngoài ra, cụm van phía dưới còn có thêm đầu lấy mẫu, cho phép trích một lượng lưu chất từ trong bồn ra ngoài để kiểm tra khi cần.
• Ống thủy: Là ống thủy tinh trong suốt được lắp giữa van trên và van dưới, giúp quan sát trực tiếp mức, màu sắc và trạng thái của chất lỏng trong bồn. Ống kính được cố định và làm kín tại hai đầu bằng cụm liên kết và gioăng, đồng thời có khả năng chịu nhiệt, chịu áp trong giới hạn thiết kế của từng bộ van.

3. Thông số kĩ thuật của bộ van kính thuỷ inox vi sinh nối clamp

• Chất liệu: SUS304, SUS316
• Size: 50.5
• Nhiệt độ làm việc: -20 – 150ºC
• Áp suất: Chịu áp suất thấp
• Kiểu kết nối: Clamp
• Môi trường làm việc: Nước, hoá chất, xăng dầu,…
• Xuất xứ: Trung Quốc

4. Đặc điểm vật liệu của van kính thủy inox vi sinh

Van kính thủy inox vi sinh nối clamp được cấu tạo từ nhiều loại vật liệu khác nhau, trong đó phần thân và các chi tiết kim loại sử dụng inox 304 hoặc inox 316/316L, ống quan sát sử dụng thủy tinh trong suốt Φ16 – Φ18, còn các vị trí cần làm kín sử dụng gioăng Silicone hoặc Teflon (PTFE). Mỗi loại vật liệu đảm nhiệm một vai trò riêng, từ khả năng chống ăn mòn, quan sát lưu chất đến duy trì độ kín của toàn bộ cụm van.

4.1. Phần thân van bằng inox 304 và inox 316/316L

Van khóa phía trên, van khóa phía dưới, đầu lấy mẫu và các chi tiết kim loại của bộ kính thủy thường được chế tạo từ inox 304 hoặc inox 316/316L. Đây là hai nhóm thép không gỉ được sử dụng phổ biến trong các hệ thống bồn tank và thiết bị inox vi sinh nhờ độ bền tốt và khả năng chống ăn mòn.

• Inox 304: Có thành phần điển hình khoảng 18 – 20% Crom (Cr) và 8 – 10,5% Niken (Ni). Crom giúp hình thành lớp màng thụ động bảo vệ bề mặt khỏi quá trình oxy hóa, còn Niken góp phần duy trì độ ổn định và độ dẻo của vật liệu. Inox 304 có độ bền tốt, chống gỉ và chống ăn mòn phù hợp với nhiều loại thực phẩm, đồ uống, nước tinh khiết và các lưu chất thông thường.
• Inox 316/inox 316L: Có thành phần khoảng 16 – 18% Crom (Cr), 10 – 14% Niken (Ni) và 2 – 3% Molypden (Mo). Việc bổ sung Molypden giúp vật liệu chống ăn mòn tốt hơn inox 304, đặc biệt trong môi trường có muối, ion clorua hoặc một số hóa chất có tính ăn mòn. Vì vậy, inox 316/316L thường được sử dụng trong các hệ thống dược phẩm, mỹ phẩm, thực phẩm và những môi trường có yêu cầu chống ăn mòn cao hơn.

Bên cạnh đặc tính của vật liệu, các chi tiết inox của van kính thủy còn được đánh bóng cả bên trong lẫn bên ngoài. Phần bề mặt bên trong tiếp xúc với lưu chất được xử lý nhẵn nhằm hạn chế bám cặn và thuận tiện cho quá trình vệ sinh, trong khi bề mặt bên ngoài sáng, sạch và đồng đều hơn khi lắp trên bồn tank inox vi sinh.

4.2. Ống thủy tinh quan sát

Ống thủy là bộ phận nằm giữa van phía trên và van phía dưới, có nhiệm vụ hiển thị trực tiếp mức và trạng thái của lưu chất bên trong bồn. Dòng van này sử dụng ống thủy tinh có đường kính Φ16 – Φ18, được lắp và cố định giữa hai cụm van thông qua bộ phận giữ kính và gioăng làm kín.

Nhờ bề mặt trong suốt, người vận hành có thể quan sát trực tiếp chiều cao cột chất lỏng, màu sắc và một số thay đổi có thể nhận biết bằng mắt của lưu chất mà không cần mở nắp bồn. Chiều dài của ống thủy có thể thay đổi tùy theo khoảng cách giữa hai vị trí lắp trên thân bồn.

Trong quá trình sử dụng, ống thủy không nên có các dấu hiệu như nứt, sứt mép hoặc xước sâu. Khả năng chịu nhiệt và chịu áp thực tế cần căn cứ vào đúng loại kính, chiều dày và thông số thiết kế của từng bộ van, không nên đánh giá chỉ dựa trên đường kính ống.

4.3. Gioăng làm kín

Gioăng được bố trí tại hai đầu ống thủy và các vị trí liên kết cần làm kín, có nhiệm vụ ngăn lưu chất rò rỉ ra ngoài trong quá trình bộ kính hoạt động. Dòng van kính thủy này sử dụng phổ biến gioăng Silicone hoặc Teflon (PTFE).

• Gioăng Silicone: Có độ đàn hồi tốt, khả năng làm kín ổn định và chịu nhiệt tương đối tốt. Loại gioăng này phù hợp với nhiều hệ thống thực phẩm, đồ uống, bia – sữa và các ứng dụng vi sinh thông thường.
• Gioăng Teflon (PTFE): Có khả năng kháng hóa chất tốt, ít bám dính và phù hợp hơn với những môi trường có hóa chất hoặc yêu cầu cao về khả năng chống tác động của lưu chất.

Khi cụm giữ ống kính được siết đúng vị trí, gioăng được ép vào bề mặt tiếp xúc giữa ống thủy và phần inox, từ đó tạo độ kín cho hai đầu kính. Gioăng cần đúng kích thước, đúng vật liệu và không bị nứt, biến dạng hoặc xuống cấp để bảo đảm khả năng làm kín của toàn bộ cụm van.

5. Van kính thủy được lắp trên bồn tank như thế nào?

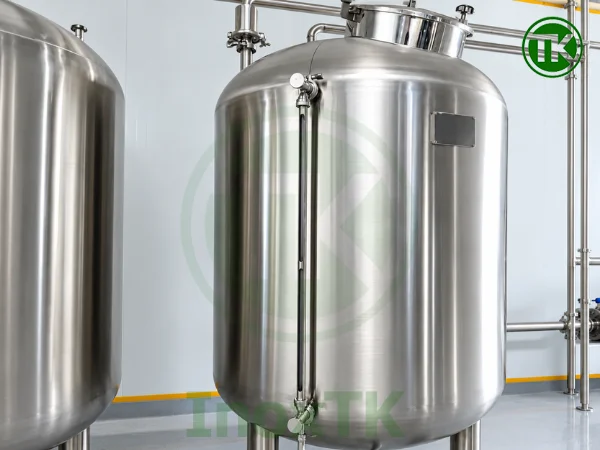

Van kính thủy inox vi sinh nối clamp thường được lắp theo phương thẳng đứng ở bên ngoài thân bồn tank, với hai điểm kết nối bố trí ở phía trên và phía dưới của vùng cần quan sát mức chất lỏng. Trên thân bồn sẽ được hàn sẵn các đầu ferrule, sau đó cụm van kính thủy được liên kết với các đầu này bằng gioăng và cùm clamp.

Cách bố trí thực tế của bộ van như sau:

• Van khóa phía trên: Được nối với đầu ferrule ở vị trí phía trên của bồn. Đầu nối này giúp phần trên của ống thủy thông với không gian bên trong bồn khi van được mở.
• Van khóa phía dưới: Được nối với đầu ferrule ở vị trí thấp hơn trên thân bồn. Đây là đường để chất lỏng trong bồn đi vào phần dưới của ống thủy. Trên cụm van dưới còn có thể tích hợp thêm đầu lấy mẫu để trích một lượng lưu chất ra ngoài khi cần kiểm tra.
• Ống thủy được đặt giữa hai van: Ống kính nằm theo phương thẳng đứng bên ngoài thân bồn và được liên kết kín với van trên và van dưới. Khi cả hai van mở, chất lỏng trong ống kính sẽ thay đổi theo mức chất lỏng bên trong bồn, nhờ đó người vận hành có thể quan sát trực tiếp từ bên ngoài.
• Khoảng cách giữa hai điểm lắp quyết định phạm vi quan sát: Hai đầu ferrule trên bồn được bố trí càng cách xa nhau thì vùng mức có thể quan sát trên ống thủy càng lớn. Vì vậy, chiều dài ống kính và khoảng cách hai điểm kết nối cần được xác định theo chiều cao bồn cũng như khoảng mức cần theo dõi.

Do sử dụng kết nối clamp, toàn bộ cụm van kính thủy có thể tháo khỏi bồn tương đối nhanh khi cần vệ sinh, kiểm tra hoặc thay ống kính. Tuy nhiên, vị trí hai đầu ferrule trên thân bồn phải được bố trí đồng tâm và phù hợp với chiều dài thực tế của bộ kính để khi lắp, ống thủy nằm thẳng và các đầu kết nối không bị kéo lệch.

Khi lắp đúng vị trí, bộ kính thủy tạo thành một đường quan sát mức nằm song song với chiều cao bồn, giúp theo dõi sự tăng giảm của chất lỏng mà không cần mở nắp bồn hoặc quan sát trực tiếp từ bên trong.

6. Ưu điểm và ứng dụng của van kính thủy inox vi sinh nối clamp

Van kính thủy inox vi sinh nối clamp được sử dụng nhiều trên các loại bồn tank inox vi sinh nhờ khả năng quan sát trực tiếp mức chất lỏng, kiểm tra trạng thái lưu chất và hỗ trợ lấy mẫu ngay tại thân bồn. Bên cạnh đó, kiểu kết nối clamp giúp bộ kính có thể tháo lắp thuận tiện khi cần vệ sinh, kiểm tra hoặc thay thế các chi tiết.

6.1. Ưu điểm của van kính thủy inox vi sinh nối clamp

Van kính thủy inox vi sinh nối clamp có cấu tạo khá đơn giản nhưng thực tế khi lắp trên bồn tank lại rất tiện cho việc theo dõi lưu chất. Người vận hành có thể nhìn trực tiếp mức chất lỏng bên trong bồn, đồng thời sử dụng đầu lấy mẫu phía dưới khi cần kiểm tra sản phẩm.

• Quan sát trực tiếp mức chất lỏng trong bồn: Mức chất lỏng hiển thị ngay trên ống thủy, giúp người vận hành dễ dàng nhận biết bồn đang đầy, vơi hoặc mức chất lỏng đang thay đổi trong quá trình nạp và xả.
• Nhìn được màu sắc của lưu chất: Ống thủy trong suốt giúp quan sát trực tiếp màu sắc và trạng thái bên ngoài của dung dịch, thuận tiện hơn khi cần kiểm tra nhanh trong quá trình sản xuất.
• Có sẵn đầu lấy mẫu ở cụm van phía dưới: Người vận hành có thể lấy một lượng nhỏ lưu chất từ trong bồn ra để kiểm tra mà không cần bố trí thêm một van lấy mẫu riêng tại vị trí khác.
• Hai van khóa giúp kiểm soát riêng cụm kính thủy: Van phía trên và phía dưới có thể đóng lại để ngắt đường thông giữa bồn và ống kính khi cần kiểm tra, vệ sinh hoặc xử lý cụm kính.
• Tháo lắp với bồn nhanh bằng kết nối clamp: Hai đầu van được bắt với ferrule trên bồn bằng cùm clamp và gioăng, nên khi cần tháo cụm kính không phải cắt hoặc tháo lại phần ferrule đã hàn trên thân bồn.
• Ống thủy và gioăng có thể thay riêng: Nếu kính bị nứt, vỡ, mờ hoặc gioăng xuống cấp thì có thể thay đúng bộ phận bị hỏng, không nhất thiết phải thay toàn bộ cụm van kính thủy.
• Phù hợp với bồn tank inox vi sinh: Phần van sử dụng inox 304 hoặc inox 316L, bề mặt inox được xử lý nhẵn, kết hợp với kiểu nối clamp nên phù hợp với các bồn trong thực phẩm, bia – sữa, đồ uống, dược phẩm, mỹ phẩm và nước tinh khiết.

6.2. Ứng dụng của van kính thủy inox vi sinh nối clamp

Nhờ khả năng quan sát mức trực tiếp và kết cấu phù hợp với bồn tank vi sinh, van kính thủy được sử dụng trong nhiều hệ thống cần theo dõi lượng chất lỏng bên trong bồn trong suốt quá trình sản xuất hoặc lưu trữ.

• Ngành thực phẩm: Lắp trên các bồn chứa nguyên liệu lỏng, siro, nước sốt, dầu thực phẩm hoặc các loại dung dịch cần theo dõi mức trong quá trình sản xuất.
• Ngành bia, sữa và đồ uống: Sử dụng trên bồn chứa sữa, bia, nước giải khát, nước công nghệ và các bồn trung gian để người vận hành dễ dàng theo dõi lượng sản phẩm bên trong.
• Ngành dược phẩm: Lắp trên các bồn chứa dung dịch, nước tinh khiết hoặc nguyên liệu lỏng trong những hệ thống sử dụng thiết bị inox vi sinh.
• Ngành mỹ phẩm: Phù hợp với bồn chứa dung dịch mỹ phẩm, nguyên liệu lỏng và các sản phẩm cần quan sát trực tiếp màu sắc hoặc mức trong quá trình sản xuất.
• Hệ thống nước tinh khiết: Được sử dụng trên các bồn chứa và bồn trung gian để theo dõi mức nước trực tiếp mà không cần mở bồn.
• Bồn pha trộn và bồn chứa inox vi sinh: Bộ kính giúp người vận hành theo dõi lượng lưu chất còn lại trong bồn, đặc biệt tại những vị trí cần kiểm tra mức thường xuyên trong quá trình nạp, pha trộn hoặc xả sản phẩm.
• Các vị trí cần kết hợp quan sát và lấy mẫu: Cấu hình có đầu lấy mẫu phía dưới phù hợp với những hệ thống vừa cần theo dõi mức chất lỏng, vừa cần lấy một lượng nhỏ sản phẩm ra ngoài để kiểm tra trong quá trình sản xuất.

7. Những điểm cần chú ý khi sử dụng van kính thủy

Khi sử dụng van kính thủy inox vi sinh nối clamp, cần chú ý chủ yếu đến ống thủy, gioăng, hai van khóa và đầu lấy mẫu, vì đây là các vị trí ảnh hưởng trực tiếp đến độ kín và khả năng quan sát mức chất lỏng.

• Không sử dụng khi ống thủy bị nứt, sứt hoặc có dấu hiệu hư hỏng: Ống kính là bộ phận dễ bị ảnh hưởng bởi va đập và chênh lệch nhiệt độ. Nếu kính đã có vết nứt thì nên thay trước khi tiếp tục vận hành.
• Ống thủy phải được lắp thẳng, không bị ép lệch: Hai cụm van trên và dưới cần nằm đúng vị trí để ống kính không chịu lực ngang. Lắp lệch có thể làm kính khó kín hoặc tăng nguy cơ nứt vỡ.
• Không siết cụm giữ kính quá mạnh: Gioăng chỉ cần được ép đủ để tạo kín. Siết quá chặt có thể làm gioăng biến dạng hoặc tạo lực không cần thiết lên đầu ống thủy.
• Kiểm tra rò rỉ tại hai đầu kính và đầu lấy mẫu: Nếu xuất hiện rò lưu chất, cần kiểm tra gioăng, vị trí lắp kính và cơ cấu đóng của van lấy mẫu thay vì chỉ tiếp tục siết mạnh hơn.
• Hai van khóa trên và dưới phải đóng mở bình thường: Khi quan sát mức, hai đường thông phải ở trạng thái hoạt động đúng. Khi cần tháo hoặc thay ống thủy, phải đóng hai van để cô lập cụm kính với bồn trước.
• Không sử dụng vượt quá nhiệt độ và áp suất cho phép của bộ kính: Giới hạn làm việc phải căn cứ vào ống thủy, gioăng và toàn bộ cụm van, không chỉ dựa vào khả năng chịu áp của phần thân inox.
• Giữ ống kính sạch: Cặn hoặc sản phẩm bám trên thành kính sẽ làm khó quan sát mức và màu sắc lưu chất, vì vậy cần vệ sinh định kỳ theo chế độ vệ sinh của hệ thống.
