Van Bi Mặt Bích Điều Khiển Điện Inox 304

1. VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN INOX 304 LÀ GÌ?

Van bi mặt bích điều khiển điện là loại van bi kết nối mặt bích, bên trên có bộ điều khiển bằng motor điện để đóng mở tự động thay vì bằng tay như thông thường. Van hoạt động bằng việc motor hoạt động làm xoay viên bi van (được khoét lỗ xuyên tâm) theo một góc nhất định để đóng, mở hay điều tiết lưu lượng dòng chảy.

2. CẤU TẠO

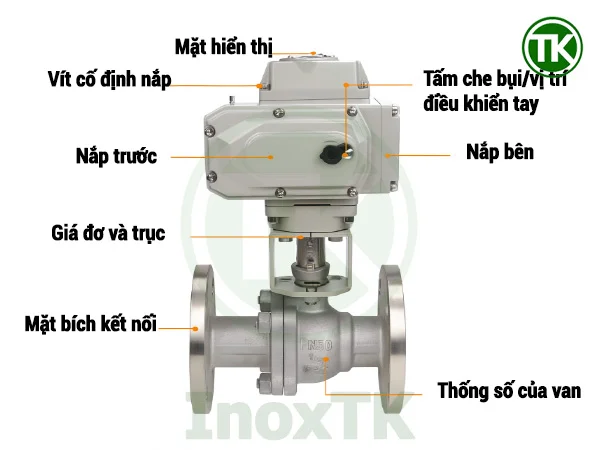

Cấu tạo của van bi mặt bích điều khiển điện bao gồm 2 thành phần chính là phần thân van và bộ điều khiển điện. Cả 2 được kết nối với nhau thông qua giá đỡ, bu lông để cố định và trục van để truyền động lực khi vận hành.

2.1. Thân van bi mặt bích inox 304

Van bi mặt bích inox được tạo thành từ các thành phần chính sau đây:

• Thân van: Được ghép lại từ 2 nửa khác nhau bằng bu lông và đai ốc vô cùng chắc chắn. 2 đầu 2 bên được thiết kế theo dạng mặt bích inox dựa theo thống số tiêu chuẩn JIS, BS, ANSI, DIN
• Bi van: Là viên bi inox, được khoét lỗ xuyên tâm, có tác dụng trực tiếp tạo khe hở cho lưu chất đi qua hoặc ngăn chặn lưu chất ở lại.
• Trục van: Là trục thẳng đứng, nối từ bi van lên bộ điều khiển. Có tác dụng giữ cho bi van quay trên 1 trục cố định, đồng thời truyền động lực từ bộ điều khiển xuống bi van.
• Gioăng làm kín: Làm từ chất liệu nhựa PTFE hay còn gọi là teflon có khả năng kháng gần như mọi loại hoá chất, chịu được nhiệt độ lên tới 260ºC. Nắm vai trò làm kín cực kì quan trọng.

2.2. Bộ điều khiển (Electric Actuator)

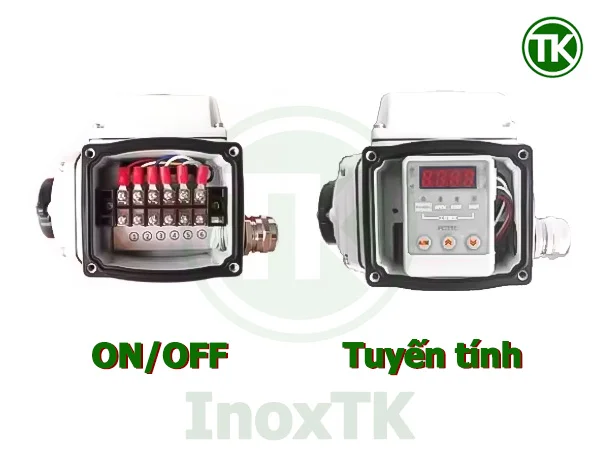

Bộ điều khiển van bằng điện có thể được chia ra làm 2 loại chính là bộ điều khiển ON/OFF và bộ điều khiển tuyến tính (đóng mở theo góc độ). Nhưng cơ bản thì cả 2 loại đều sẽ có cấu tạo cơ bản như sau:

A. Motor điện

• Động cơ điện xoay chiều hoặc một chiều (AC220V / AC110V / DC24V).
• Cung cấp lực mô-men xoắn để xoay trục van.

B. Hộp giảm tốc / bộ truyền động

• Giảm tốc độ motor và tăng lực xoắn.
• Giúp quay bi van nhẹ nhàng, chính xác.

C. Bộ giới hạn hành trình (Limit Switch)

• Xác định điểm đóng hoàn toàn và mở hoàn toàn.
• Tích hợp công tắc hành trình báo tín hiệu về tủ điều khiển (feedback).

D. Hộp điều khiển / Bảng mạch

• Mạch điều khiển nhận tín hiệu điều khiển (ON-OFF hoặc 4-20mA / 0-10V).
• Đèn báo trạng thái hoạt động.
• Một số loại có thêm chức năng tự động dừng khi quá tải hoặc khi sự cố.

E. Cơ cấu tay quay dự phòng (Manual Override)

• Tay quay cơ khí để vận hành khẩn cấp khi mất điện.
• Thường tích hợp dưới đáy hộp điều khiển.

3. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN

Dưới đây là trình tự hoạt động chi tiết của van bi mặt bích điều khiển điện.

3.1. Nhận tín hiệu điều khiển

• Van nhận tín hiệu điều khiển từ:
  • Công tắc ON/OFF.
  • Tủ PLC.
  • Hệ thống DCS/SCADA (tín hiệu 4–20mA hoặc 0–10V).
• Ví dụ:
  • Tín hiệu “mở”: động cơ quay theo chiều thuận.
  • Tín hiệu “đóng”: động cơ quay theo chiều ngược lại.

3.2. Motor điện khởi động

• Motor quay, truyền chuyển động qua hộp giảm tốc.
• Hộp giảm tốc giảm tốc độ quay – tăng lực mô-men xoắn, đủ lực để xoay bi van.

3.3. Quay trục van và bi van

• Trục van nối trực tiếp hoặc gián tiếp với bi van.
• Khi motor quay, trục kéo theo bi van xoay:
  • Khi lỗ bi song song với ống dẫn ➡ Van mở hoàn toàn.
  • Khi lỗ bi vuông góc ống dẫn ➡ Van đóng kín hoàn toàn.

3.4. Bộ giới hạn hành trình (Limit Switch) tự động dừng

• Khi bi van tới vị trí đóng/mở cuối hành trình:
  • Công tắc hành trình kích hoạt.
  • Motor tự động ngắt điện, dừng quay.
  • Trạng thái “mở” hoặc “đóng” được báo về tủ điều khiển.

3.5. Vận hành khẩn cấp (Manual Override)

• Nếu mất điện:
  • Có thể dùng tay quay dự phòng để đóng/mở van.
  • Tay quay tác động trực tiếp vào cơ cấu giảm tốc.

4. ƯU ĐIỂM CỦA VAN

Van bi mặt bích điều khiển điện inox 304 có nhiều ưu điểm vượt trội. Một số có thể kể đến như:

4.1. Tự động hóa, đóng mở từ xa

• Van bi mặt bích điều khiển điện hoạt động hoàn toàn tự động, không cần vận hành thủ công.
• Tích hợp dễ dàng với tủ PLC, SCADA, BMS.
• Cho phép bật/tắt từ phòng điều khiển hoặc qua phần mềm giám sát.

4.2. Đóng mở chính xác, kín tuyệt đối

Van bi điện kết nối mặt bích có khả năng đóng mở cực kí chính xác, độ kín tuyệt đối.

• Cơ chế đóng mở chậm cho độ chính xác cực kì cao, phù hợp với các hệ thống áp suất lớn.
• Gioăng PTFE/RPTFE đảm bảo kín hoàn toàn.

4.3. Vận hành êm ái, ít rung lắc

• Motor điện hoạt động rất ít tiếng ồn so với motor khí nén.
• Không có xung áp suất hoặc va đập đường ống.

4.4. Khả năng kết nối tiêu chuẩn mặt bích

• Kết nối mặt bích BS/ANSI/JIS/DIN dễ lắp đặt – tháo rời – bảo trì.
• Không cần hàn trực tiếp.
• Đảm bảo độ kín cao khi siết đúng lực bulông.

4.5. Độ bền cao, ít bảo trì

• Van thân inox 304 chống gỉ, bền lâu trong môi trường: Nước sạch, nước thải, hóa chất nhẹ.
• Motor điện chất lượng tốt tuổi thọ trung bình 5–10 năm.
• Không tốn chi phí vận hành khí nén.

4.6. Tích hợp phản hồi tín hiệu

• Công tắc hành trình cho tín hiệu:
  • Van đang mở / đóng.
  • Lỗi quá tải.
• Giúp quản lý vận hành an toàn, chính xác.

4.7. Dễ bảo trì và vận hành khẩn cấp

• Có tay quay cơ khí dự phòng khi mất điện.
• Dễ tháo lắp bảo dưỡng mà không cần tháo cả hệ thống ống.

5. PHÂN LOẠI VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN

• Theo điện áp:
  • 24VDC: Dòng điện 1 chiều ít phổ biến.
  • 110VAC, 220VAC, 380VAC: Dòng điện xoay chiều phổ biến, tại Việt Nam phổ biến là loại 220V và 380V.
• Theo kiểu tín hiệu:
  • ON/OFF: Mở hoàn toàn hoặc đóng hoàn toàn.
  • Tuyến tính (4-20mA, 0-10V): Đóng và mở theo góc độ chỉ định giúp điều tiết lưu lượng dòng chảy.
• Theo chuẩn mặt bích:
  • Van bi mặt bích điều khiển điện JIS 10K
  • Van bi mặt bích điều khiển điện BS PN16
  • Van bi mặt bích điều khiển điện ANSI 150
• Theo vật liệu: Inox 304, 316

6. ỨNG DỤNG CỦA VAN BI ĐIỀU KHIỂN ĐIỆN KẾT NỐI MẶT BÍCH INOX 304

Nhờ những ưu điểm tuyệt vời của mình, van được ứng dụng tại nhiều các hệ thống công nghiệp lớn nhỏ như:

• Hệ thống PCCC
• Điều khiển dòng chảy tự động nhà máy xử lí nước
• Tại các nhà máy sản xuất chất lỏng công nghiệp
• Hệ thống dẫn truyền hoá chất nhẹ
• Hệ thống đường ống xa, vị trí nguy hiểm không thao tác tay trực tiếp

7. HƯỚNG DẪN LỰA CHỌN VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN INOX 304

Để chọn đúng van, bạn cần xem xét 6 tiêu chí chính sau:

7.1. Kích thước danh nghĩa (DN)

• Xác định đường kính ống lắp đặt:
  • DN25(1”) – DN300 (12”) là phổ biến.
  • Ví dụ:
    • Đường ống DN50: chọn van DN50.
    • Chú ý chọn đúng tiêu chuẩn mặt bích (BS, ANSI, JIS, DIN).
• Lưu ý:
  • Nếu lưu lượng lớn, chọn kích thước lớn hơn.
  • Nếu điều tiết lưu lượng chính xác, có thể dùng thêm bộ giảm tốc.

7.2. Áp suất làm việc

• Cần xác định:
  • Áp suất làm việc tối đa của hệ thống (bar/kg/cm²).
  • Áp suất thử nghiệm.
• Thông số tham khảo:
  • Van inox mặt bích thông thường chịu áp suất:
  • PN16 (16 bar)
  • PN25 (25 bar)
  • PN40 (40 bar)
• Chọn áp suất làm việc van ≥ 1.3 lần áp suất vận hành thực tế để đảm bảo an toàn.

7.3. Nhiệt độ môi trường và môi chất

• Nhiệt độ làm việc:
  • Inox 304 chịu nhiệt khoảng 900C.
  • Gioăng PTFE: max 260°C.
• Tính ăn mòn:
  • Chất lỏng ăn mòn mạnh? Hóa chất đặc biệt?
  • Xem xét dùng inox 316 thay vì inox 304.

Xem thêm:
Khả năng chống ăn mòn của inox
Khả năng chịu nhiệt của inox

7.4. Điện áp và loại tín hiệu điều khiển

• Motor điện thường có:
  • AC220V / AC110V (phổ biến)
  • DC24V
• Loại tín hiệu:
  • ON/OFF: đóng hoàn toàn hoặc mở hoàn toàn.
  • Tuyến tính điều tiết: nhận tín hiệu 4–20mA hoặc 0–10V.
• Nếu cần điều tiết lưu lượng liên tục ➡ chọn motor có board tuyến tính + bộ định vị (Positioner).

7.5. Chức năng điều khiển và phản hồi

• Cần xác định:
  • Có cần feedback tín hiệu trạng thái về phòng điều khiển không?
  • Có cần báo đèn, báo lỗi quá tải không?
  • Có cần tay quay dự phòng khi mất điện không?
• Ghi chú:
  • Hầu hết motor điện tốt đều có công tắc hành trình phản hồi + tay quay khẩn cấp.

7.6. Tiêu chuẩn mặt bích

• Kiểm tra tiêu chuẩn kết nối đường ống:
  • Mặt bích BS PN16
  • Mặt bích JIS
  • Mặt bích tiêu chuẩn ANSI
• Chọn mặt bích van trùng với tiêu chuẩn mặt bích đường ống để tránh rò rỉ và sai lệch lỗ bulông.

QUY TRÌNH LỰA CHỌN NHANH

1. Xác định kích thước, tiêu chuẩn mặt bích.
2. Xác định áp suất – nhiệt độ.
3. Chọn vật liệu (thân Inox 304, gioăng PTFE hoặc RPTFE).
4. Xác định nguồn điện, loại tín hiệu điều khiển.
5. Kiểm tra motor có phản hồi tín hiệu, tay quay khẩn cấp.
6. Kiểm tra IP chống nước – chống bụi.
7. Yêu cầu chứng chỉ xuất xưởng, catalog, bản vẽ kỹ thuật.

8. HƯỚNG DẪN LẮP ĐẶT VÀ BẢO TRÌ VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN INOX 304

8.1. HƯỚNG DẪN LẮP ĐẶT

Chuẩn bị trước khi lắp

• Kiểm tra thân van, mặt bích, motor không móp méo, không nứt.
• Kiểm tra điện áp motor (AC220V, DC24V…) phù hợp nguồn điện.
• Làm sạch đường ống, loại bỏ cặn bẩn, mạt kim loại.
• Đảm bảo mặt bích đường ống phẳng, đồng tâm.

Quy trình lắp đặt van bi mặt bích điều khiển điện

1. Đặt gioăng làm kín (gasket) giữa hai mặt bích. Có thể dùng gioăng cao su mặt bích hoặc gioăng mặt bích teflon.
2. Đặt van đúng hướng mũi tên chỉ hướng lưu chất.
3. Lắp bulông mặt bích theo hình sao (đối xứng), xiết từng bước.
4. Xiết đều lực, tránh vênh mặt bích hoặc vỡ tai mặt bích.
5. Kết nối điện:
   • Kiểm tra sơ đồ đấu dây motor.
   • Đấu dây tín hiệu điều khiển và tín hiệu phản hồi.
   • Đảm bảo tiếp địa chống giật an toàn.
6. Vận hành thử:
   • Gửi tín hiệu mở–đóng, quan sát motor quay đúng hướng.
   • Kiểm tra van đóng kín, không rò rỉ.

Lưu ý

• Không dùng lực quá lớn vặn trục tay (khi chưa tháo chốt tay quay).
• Không tháo bộ điều khiển khi có điện.
• Khi van ở trạng thái nửa đóng nửa mở, không đưa áp suất cao vào hệ thống.

8.2. HƯỚNG DẪN BẢO TRÌ ĐỊNH KỲ

Kiểm tra hàng tuần

• Quan sát đèn tín hiệu motor, đảm bảo hoạt động ổn định.
• Kiểm tra hiện tượng rò rỉ tại mặt bích và trục.
• Kiểm tra tiếng ồn bất thường hoặc rung động motor.

Bảo trì định kỳ 3–6 tháng

• Vệ sinh bề mặt ngoài van, tránh bụi bẩn bám kín hốc tản nhiệt motor.
• Vận hành tay quay dự phòng để đảm bảo không kẹt.
• Kiểm tra và siết lại bulông mặt bích.
• Kiểm tra điện trở cách điện motor (nếu cần).
• Bôi trơn trục và gioăng (nếu nhà sản xuất yêu cầu).
• Kiểm tra tín hiệu phản hồi công tắc hành trình.

Lưu ý bảo trì

• Ngắt nguồn điện hoàn toàn trước khi bảo trì.
• Nếu môi chất nguy hiểm, xả áp suất và vệ sinh sạch hóa chất trước khi tháo van.
• Không tự ý tháo rời hộp điều khiển nếu không có kỹ thuật viên.

8.3. Kinh nghiệm thực tế bảo trì van bi mặt bích điều khiển điện inox

• Chỉ lắp van theo tiêu chuẩn mặt bích đồng bộ.
• Luôn vận hành thử trước khi đưa vào hệ thống.
• Nếu môi trường ẩm hoặc hóa chất ăn mòn, chọn motor IP67 hoặc bọc bảo vệ.
• Lưu hồ sơ lắp đặt – bảo trì đầy đủ để dễ truy vết sự cố.

9. Câu hỏi thường gặp (FAQ)

Van bi điều khiển điện có chống nước không?
> Có, thường có IP65 – IP67 tuỳ model.

Tôi muốn điều khiển từ xa bằng PLC có được không?
> Được. Van tuyến tính nhận tín hiệu 4-20mA hoặc 0-10V

Khi mất điện van đóng hay mở?
> Tùy model: có loại failsafe về vị trí đóng khi mất điện

Nên dùng van điều khiển điện hay khí nén?
> Van điện phù hợp khu vực không có khí nén hoặc cần tự động hoá cao.

10. BẢNG GIÁ THAM KHẢO VAN BI MẶT BÍCH ĐIỀU KHIỂN ĐIỆN INOX 304

Giá của van bi mặt bích điều khiển điện inox 304 phụ thuộc vào rất nhiều yếu tố như phân loại, kích thước, giá thị trường,… Bảng giá dưới đây mang tính chất tham khảo giúp các bạn áng chừng được mức giá phù hợp dành cho từng loại nhưng không hoàn toàn chính xác.

📌 Ghi chú quan trọng:

• Giá có thể thay đổi theo: Tiêu chuẩn mặt bích (BS,JIS, ANSI, DIN).
• Motor tuyến tính điều tiết giá cao hơn ON/OFF khoảng 30–50%.
