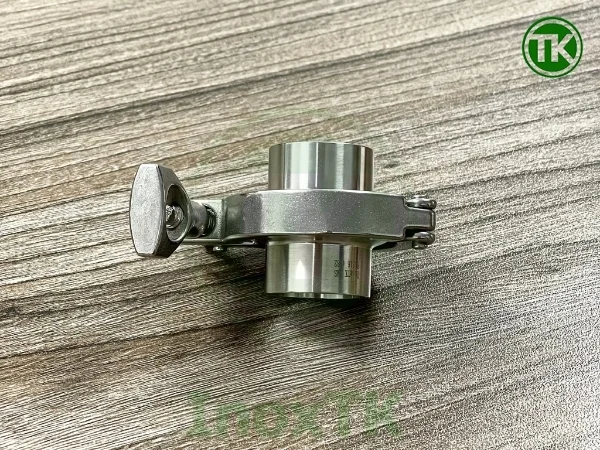

Clamp Inox 304, 316L – Bộ clamp vi sinh

1. Clamp inox là gì?

Clamp inox là dạng khớp nối tháo lắp nhanh được sử dụng phổ biến trong hệ thống đường ống inox vi sinh. Kết nối này thường được dùng để liên kết hai đoạn đường ống hoặc kết nối đường ống với van, bơm, bồn chứa và các thiết bị khác trong hệ thống.

Một bộ clamp inox hoàn chỉnh thường gồm hai mặt clamp hàn (ferrule), một gioăng làm kín và một cùm kẹp clamp. Khi lắp đặt, hai mặt clamp được ghép đối diện với nhau, gioăng nằm ở giữa và cùm kẹp bên ngoài tạo lực ép để giữ chắc hai đầu kết nối, đồng thời hình thành mối nối kín cho lưu chất đi qua.

Đặc điểm nổi bật của clamp inox vi sinh là khả năng tháo lắp nhanh. Khi cần vệ sinh đường ống, kiểm tra gioăng, bảo trì hoặc thay thế thiết bị, người vận hành chỉ cần nới cùm kẹp để tách hai đầu kết nối mà không phải cắt đường ống hoặc tháo nhiều chi tiết như một số dạng liên kết khác. Sau khi hoàn thành công việc, các bộ phận có thể được ghép lại nhanh chóng và tiếp tục sử dụng.

Nhờ đặc điểm này, clamp inox được sử dụng rộng rãi trong các hệ thống thực phẩm, đồ uống, bia, sữa, nước tinh khiết, dược phẩm, mỹ phẩm và nhiều dây chuyền yêu cầu vệ sinh cao. Trên thị trường, sản phẩm còn được gọi bằng các tên như clamp inox vi sinh, bộ clamp inox, bộ clamp vi sinh, bộ clamp hàn inox, khớp nối clamp inox hoặc khớp nối nhanh inox vi sinh.

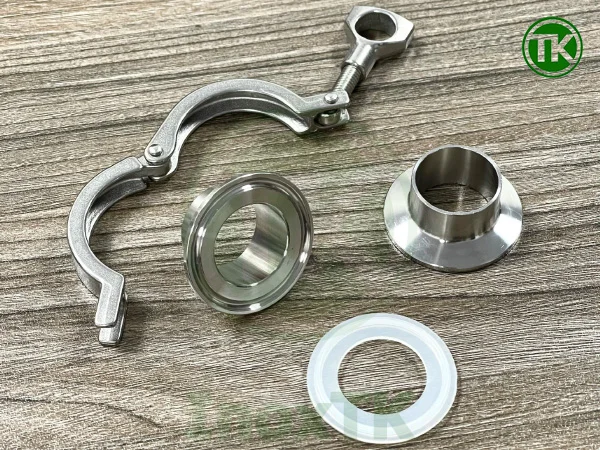

2. Cấu tạo của clamp inox vi sinh

Một bộ clamp inox vi sinh hoàn chỉnh gồm 4 chi tiết thuộc 3 nhóm bộ phận chính: 2 mặt clamp hàn, 1 gioăng làm kín và 1 cùm kẹp clamp. Các chi tiết này được lắp đồng bộ với nhau để tạo thành một mối nối có thể tháo lắp nhanh, trong đó mặt clamp tạo đầu kết nối, gioăng đảm nhiệm làm kín và cùm kẹp tạo lực ép giữ toàn bộ mối nối.

2.1. Mặt clamp hàn inox – Ferrule Clamp

Mỗi bộ clamp sử dụng 2 mặt clamp hàn được bố trí đối diện nhau. Mặt clamp có dạng một đoạn ống ngắn, một đầu dùng để hàn trực tiếp với đường ống, van, bồn hoặc thiết bị. Đầu còn lại được tạo thành vành clamp để ghép nối với mặt clamp phía đối diện.

Phần vành clamp là vị trí tiếp xúc với gioăng và cùm kẹp. Khi hai mặt clamp được ghép lại, bề mặt này truyền lực ép từ cùm xuống gioăng để hình thành mối nối kín. Mặt clamp thường được sản xuất từ inox 304 hoặc inox 316L, tùy theo yêu cầu về vật liệu và khả năng chống ăn mòn của hệ thống.

2.2. Gioăng clamp vi sinh

Gioăng clamp được đặt ở giữa hai mặt clamp và là bộ phận trực tiếp tạo kín cho mối nối. Gioăng có dạng vòng tròn, trên bề mặt thường có phần gờ định vị tương ứng với rãnh trên mặt ferrule, giúp hai đầu kết nối được căn đúng tâm trong quá trình lắp ráp.

Khi cùm clamp được siết, hai mặt ferrule ép vào gioăng làm gioăng biến dạng trong giới hạn phù hợp và lấp kín khe tiếp xúc giữa hai đầu nối. Nhờ đó, lưu chất được giữ bên trong đường ống và hạn chế rò rỉ ra ngoài.

Các vật liệu gioăng được sử dụng phổ biến cho clamp inox gồm Silicone, EPDM và PTFE. Mỗi loại có đặc tính khác nhau về độ đàn hồi, khả năng chịu nhiệt và khả năng tương thích với lưu chất, vì vậy vật liệu gioăng cần được lựa chọn phù hợp với điều kiện vận hành của hệ thống.

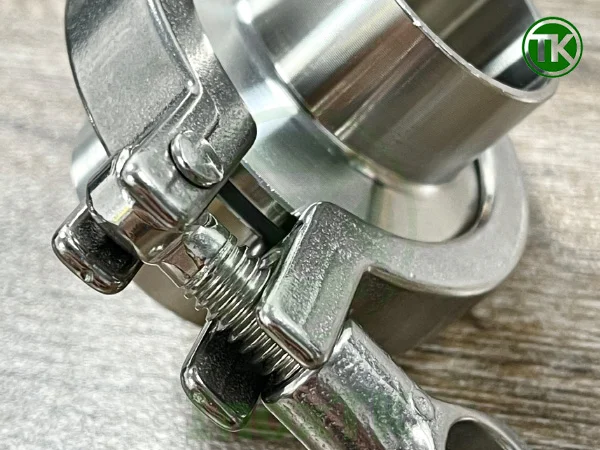

2.3. Cùm clamp inox

Cùm kẹp clamp là bộ phận nằm bên ngoài mối nối, có nhiệm vụ giữ hai mặt clamp và tạo lực ép cần thiết lên gioăng. Loại cùm thông dụng thường gồm hai nửa vòng cung được liên kết bằng chốt và tay vặn hoặc đai ốc siết.

Bên trong cùm có rãnh được tạo hình phù hợp với phần vành của hai mặt clamp. Khi tay vặn được siết lại, rãnh cùm tác động lên hai vành ferrule, kéo chúng lại gần nhau và tạo lực ép đều lên gioăng ở giữa.

Cùm clamp thường được sản xuất từ inox 304 để bảo đảm độ cứng, khả năng chịu lực siết và chống gỉ trong môi trường thường xuyên tiếp xúc với nước hoặc hóa chất vệ sinh. Đây cũng là bộ phận cho phép mối nối clamp được tháo mở nhanh khi cần vệ sinh, kiểm tra hoặc bảo trì hệ thống.

3. Thông số kỹ thuật của bộ clamp inox

Clamp inox vi sinh được sản xuất với nhiều cấu hình khác nhau để phù hợp với đường kính ống, điều kiện vận hành và yêu cầu vệ sinh của từng hệ thống. Dưới đây là các thông số kỹ thuật cơ bản của bộ clamp vi sinh:

• Vật liệu mặt clamp: Inox 304 hoặc inox 316L
• Vật liệu cùm kẹp: Inox 304
• Vật liệu gioăng: Silicone, EPDM hoặc PTFE.
• Dải kích thước: Từ Ø12,7 đến Ø324
• Bề mặt: Chuẩn vi sinh
• Áp suất làm việc: PN10 – PN25 – PN40
• Nhiệt độ làm việc: Max 260ºC (gioăng teflon)
• Môi trường sử dụng: Nước, thực phẩm, đồ uống, bia, sữa, dược phẩm, mỹ phẩm và một số loại hóa chất phù hợp.
• Xuất xứ: Trung Quốc

Cần lưu ý rằng khả năng chịu áp và chịu nhiệt của bộ clamp inox không thể xác định chỉ dựa trên vật liệu inox. Trong một cụm kết nối hoàn chỉnh, gioăng thường là bộ phận quyết định giới hạn nhiệt độ, trong khi loại cùm và kích thước mặt clamp ảnh hưởng trực tiếp đến khả năng chịu áp.

4. Kích thước clamp inox theo từng hệ tiêu chuẩn

Clamp inox vi sinh được sản xuất theo nhiều hệ kích thước khác nhau, phổ biến gồm SMS, DIN và hệ kích thước ống công nghiệp. Sự khác nhau chủ yếu nằm ở đường kính đầu hàn của mặt clamp và kích thước mặt ferrule, vì vậy cần xác định đúng hệ trước khi lựa chọn phụ kiện.

Khi kiểm tra kích thước clamp, hai thông số quan trọng nhất là đường kính ngoài của đầu hàn và đường kính ngoài của mặt clamp. Một số size khác nhau có thể dùng chung đường kính mặt clamp nên không nên chỉ dựa vào DN hoặc inch để xác định.

4.1. Clamp inox tiêu chuẩn SMS

SMS là hệ tiêu chuẩn có nguồn gốc từ Thụy Điển, được sử dụng phổ biến trong các hệ thống đường ống vi sinh thực phẩm, đồ uống, sữa và bia. Kích thước thường được gọi theo inch hoặc theo đường kính ngoài thực tế của ống.

Các kích thước SMS phổ biến gồm Ø25, Ø38, Ø51, Ø63.5, Ø76.1, Ø89 và Ø101.6 mm. Ví dụ, clamp SMS 2 inch sử dụng đầu hàn khoảng Ø50.8 mm, khác với ống công nghiệp 2 inch có đường kính ngoài Ø60.3 mm.

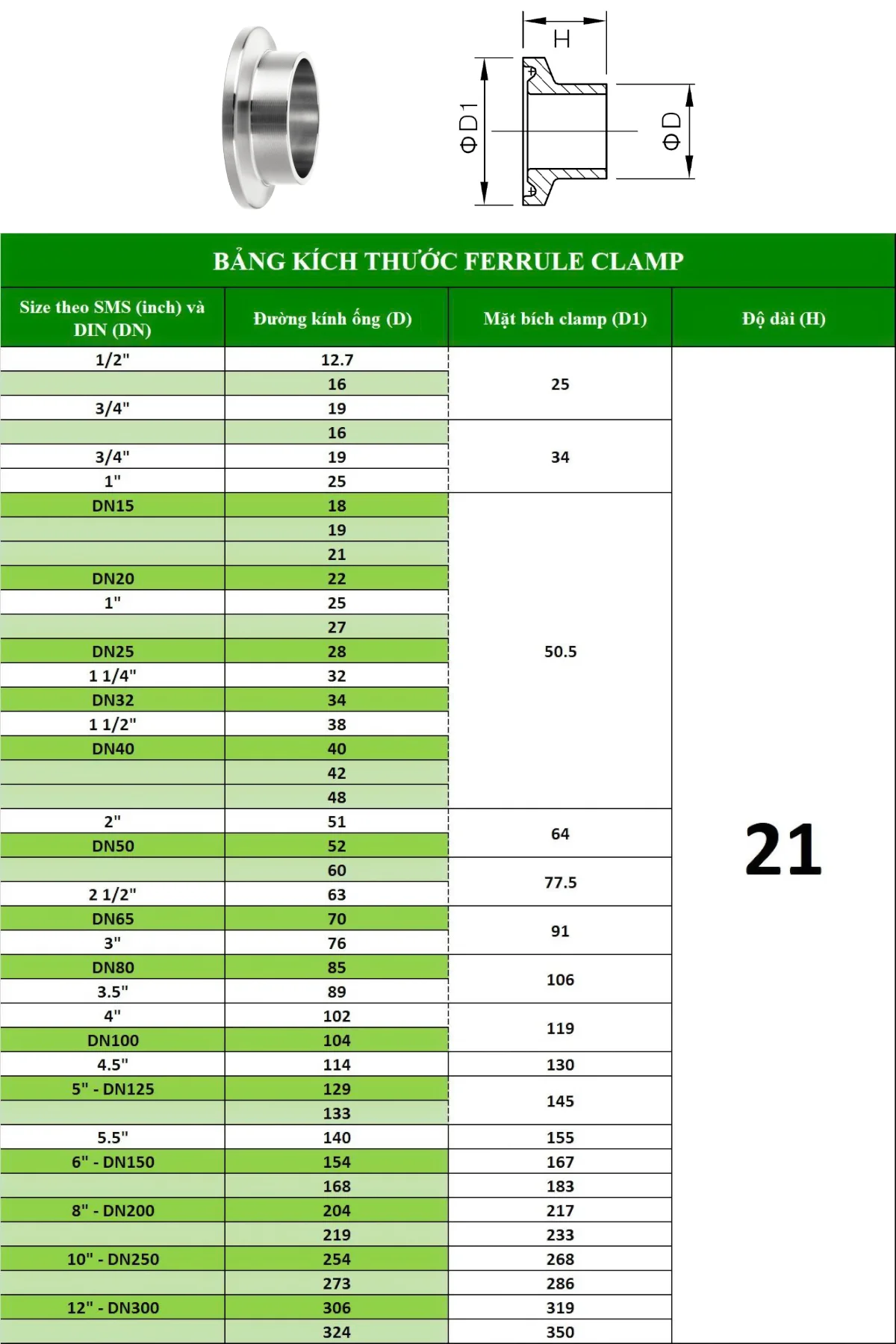

Bảng tra kích thước clamp inox tiêu chuẩn SMS
Size (inch)	Đường kính đầu nối (D)	Đường kính mặt bích (D1)	Độ dài (H)
3/4″	19	25.4	45
3/4″	19	34
1″	25
3/4″	19	50.5
1″	25
1.25″	32
1.5″	38
2″	50.8
2.5″	63	77.5
3″	89	106
4″	102	119

4.2. Clamp inox tiêu chuẩn DIN

DIN là hệ tiêu chuẩn có nguồn gốc từ Đức, thường được ký hiệu theo DN như DN15, DN20, DN25, DN32, DN40 và DN50. Một điểm cần phân biệt rõ là DN thể hiện đường kính danh nghĩa của ống, không phải kích thước chính xác tính theo mm như Ø.

Các đường kính ngoài thường gặp của hệ DIN gồm Ø18, Ø22, Ø28, Ø34, Ø40, Ø52, Ø70, Ø85 và Ø104 mm. Ví dụ, DN25 tương ứng với đầu hàn khoảng Ø28 mm, còn DN50 khoảng Ø52 mm. Một số size DIN có thể sử dụng chung đường kính mặt clamp dù đường kính đầu hàn khác nhau.

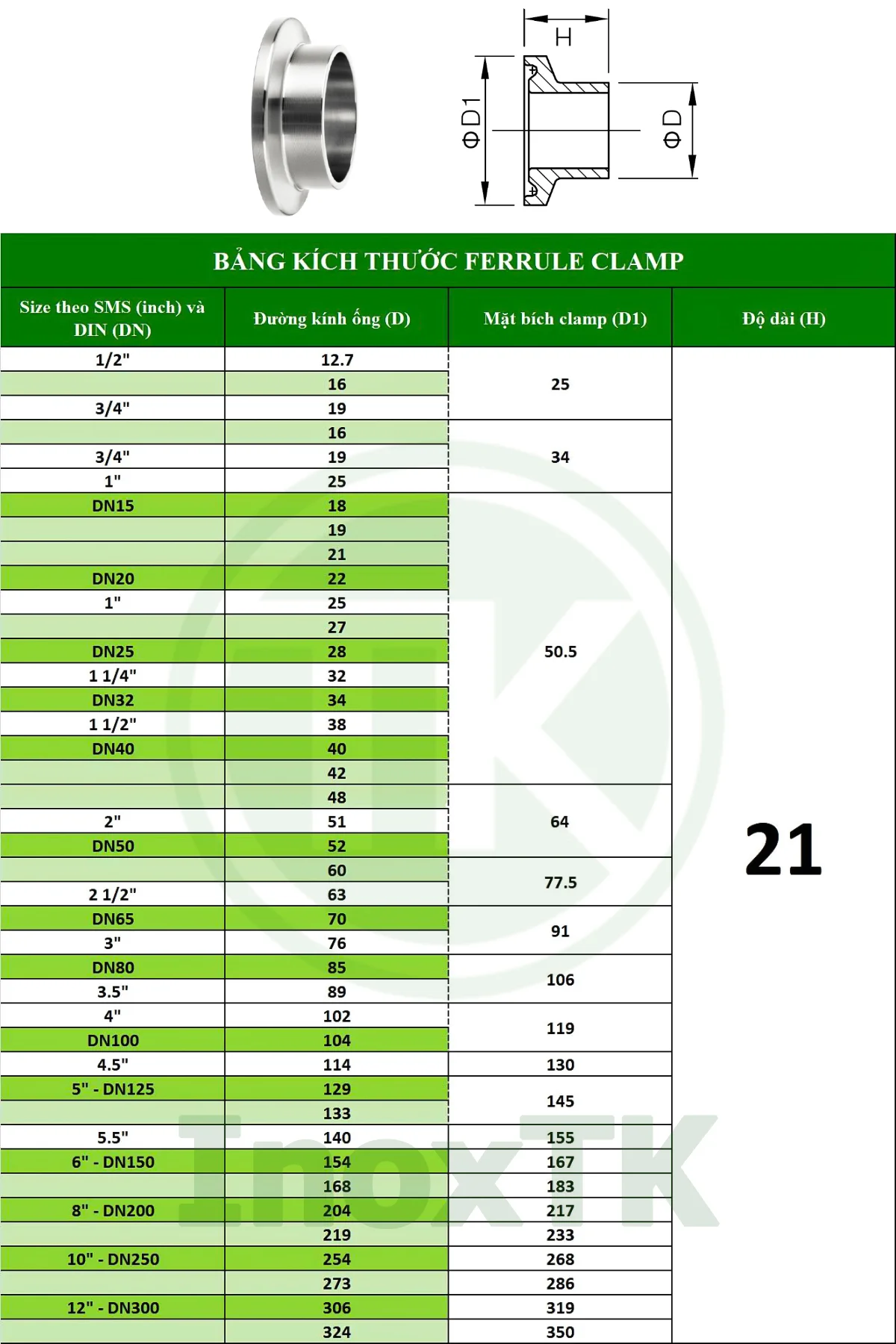

Bảng tra kích thước clamp inox tiêu chuẩn DIN
Size	Đường kính đầu nối (D)	Đường kính mặt bích (D1)	Độ dài (H)
DN10	12	25.4	45
DN15	18	50.5
DN20	22
DN25	28
DN32	34
DN40	40
DN50	52
DN65	70	91
DN80	85	106
DN100	104	119
DN125	129	145
DN150	154	167
DN200	204	217
DN250	254	268
DN300	306	319

4.3. Clamp inox vi sinh theo kích thước ống công nghiệp

Clamp inox vi sinh cũng được sản xuất với phần đầu hàn theo đường kính ngoài của ống inox công nghiệp. Cấu tạo và nguyên lý kết nối vẫn giống clamp vi sinh thông thường, chỉ thay đổi kích thước đầu hàn để phù hợp với OD của đường ống công nghiệp.

Các kích thước thường gặp gồm Ø21.3, Ø26.9, Ø33.7, Ø42.4, Ø48.3, Ø60.3, Ø76.1, Ø88.9, Ø114.3, Ø168.3, Ø219.1 và Ø323.9 mm. Ví dụ, ống công nghiệp 2 inch có OD khoảng Ø60.3 mm, trong khi SMS 2 inch khoảng Ø51 mm và DIN DN50 khoảng Ø52 mm.

Bảng tra kích thước clamp inox size công nghiệp
Size	Đường kính đầu nối (D)	Đường kính mặt bích (D1)	Độ dài (H)
DN10	16	25.4	45
DN10	16	34
DN15	21	50.5
DN20	27
DN25	34
DN32	42
DN40	48	64
DN50	60	77.5
DN65	76	91
DN80	89	106
DN100	114	130
DN125	140	155
DN150	168	183
DN200	219	233
DN250	273	286
DN300	324	350

5. Đặc điểm vật liệu của clamp inox

Bộ clamp inox hàn sử dụng hai nhóm vật liệu chính. Mặt clamp hàn và cùm kẹp được chế tạo từ inox để bảo đảm độ cứng, khả năng chịu lực và chống ăn mòn. Gioăng clamp sử dụng vật liệu làm kín có độ đàn hồi hoặc khả năng kháng hóa chất phù hợp với lưu chất.

5.1. Vật liệu mặt clamp hàn và cùm

Mặt clamp hàn thường được sản xuất từ inox 304 hoặc inox 316L.

• Inox 304: Có khả năng chống gỉ và chống ăn mòn tốt trong nước, thực phẩm, đồ uống và nhiều môi trường sản xuất thông thường. Vật liệu có độ bền tốt, dễ hàn, dễ gia công và phù hợp với phần lớn hệ thống đường ống vi sinh.
• Inox 316L: Có khả năng chống ăn mòn tốt hơn inox 304, đặc biệt trong môi trường có hóa chất, muối hoặc ion chloride. Hàm lượng carbon thấp giúp hạn chế ăn mòn tại vùng ảnh hưởng nhiệt sau khi hàn, vì vậy inox 316L thường được ưu tiên trong dược phẩm, hóa chất, mỹ phẩm và các hệ thống yêu cầu cao về độ sạch.

Cùm kẹp clamp chủ yếu được làm từ inox 304 do chi tiết này nằm bên ngoài và không tiếp xúc trực tiếp với lưu chất. Inox giúp cùm có độ cứng tốt, chịu lực siết ổn định và hạn chế gỉ sét trong môi trường ẩm.

Mặt clamp và cùm inox có khả năng chịu nhiệt cao hơn nhiều so với điều kiện vận hành thông thường của đường ống vi sinh. Tuy nhiên, nhiệt độ làm việc của cả bộ clamp không được xác định theo riêng vật liệu inox mà thường bị giới hạn bởi gioăng làm kín, áp suất và kiểu cùm sử dụng.

5.2. Vật liệu gioăng làm kín

Gioăng là bộ phận tiếp xúc trực tiếp với lưu chất và ảnh hưởng lớn đến nhiệt độ làm việc của bộ clamp. Ba vật liệu phổ biến gồm silicone, EPDM và PTFE.

• Gioăng clamp silicon: Có độ mềm và đàn hồi tốt, dễ tạo kín, phù hợp với thực phẩm, đồ uống và nước sạch. Dải nhiệt độ làm việc tham khảo từ dưới -50°C đến khoảng 150°C. Khả năng chịu nước nóng, hơi, axit hay kiềm tương đối hạn chế.
• Gioăng clamp EPDM: Có khả năng chống nước, nước nóng, hơi, ozone và nhiều dung dịch kiềm tốt. Loại gioăng này được sử dụng phổ biến trong hệ thống thực phẩm và quy trình vệ sinh CIP. Dải nhiệt độ làm việc tham khảo khoảng -10°C đến 135°C. EPDM không phù hợp với nhiều loại dầu khoáng, chất béo và dung môi hữu cơ.
• Gioăng teflon clamp: Có khả năng kháng hóa chất rộng, chống dầu mỡ tốt và ít bám dính, phù hợp với dược phẩm, hóa chất và nhiều loại dung môi. Dải nhiệt độ làm việc tham khảo có thể đạt max 260°C. PTFE có độ đàn hồi thấp hơn gioăng cao su nên cần được lắp đúng tâm và siết với lực phù hợp.

6. Các loại clamp inox phổ biến

Clamp inox được sản xuất thành nhiều dạng bộ kết nối khác nhau để phù hợp với từng loại đường ống.

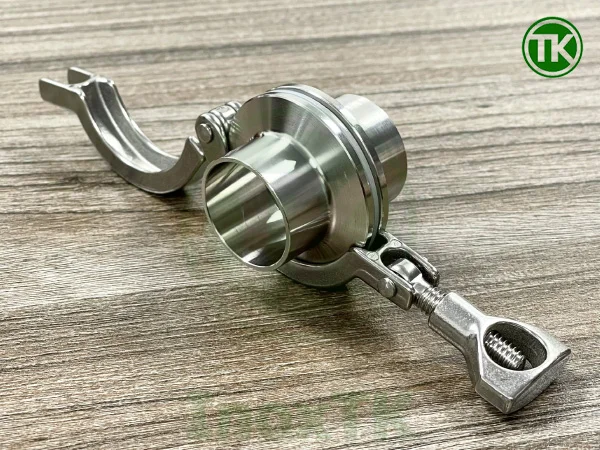

6.1. Bộ clamp inox hàn

Bộ clamp inox hàn gồm hai mặt clamp hàn (ferrule), một gioăng và một cùm kẹp. Đây là dạng được sử dụng phổ biến nhất trên đường ống inox vi sinh. Bộ clamp inox vi sinh hàn được lắp đặt theo trình tự từ cố định mặt clamp vào đường ống đến ghép kín hai đầu kết nối. Các bước thực hiện như sau:

• Bước 1: Hàn mặt clamp vào đầu ống hoặc thiết bị. Hai mặt clamp hàn được đặt đồng tâm với đầu đường ống, van, bồn hoặc thiết bị cần kết nối. Sau đó tiến hành hàn cố định, bảo đảm mặt clamp không bị nghiêng, cong vênh hoặc biến dạng do nhiệt. Có thể dùng nhiều các phương pháp hàn inox khác nhau.
• Bước 2: Đặt gioăng clamp giữa hai mặt clamp. Sau khi mối hàn đã hoàn thiện và được làm sạch, đặt gioăng đúng vị trí, phần gờ khớp với rãnh trên một mặt clamp. Tiếp theo, ghép hai mặt clamp lại với nhau sao cho đồng tâm, gioăng nằm đều giữa hai bề mặt và không bị xoắn hoặc lệch ra ngoài.
• Bước 3: Lắp và siết cùm kẹp clamp. Đặt cùm kẹp ôm trọn phần vành của hai mặt clamp, sau đó siết tay vặn hoặc đai ốc đến khi mối nối chắc chắn. Cùm cần được siết đủ lực để ép đều hai mặt clamp lên gioăng.

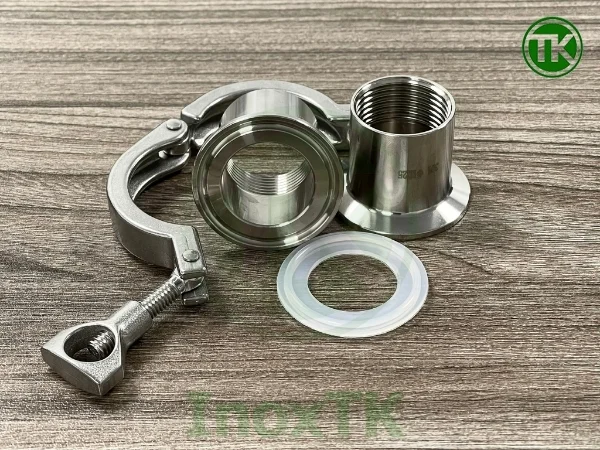

6.2. Bộ clamp inox ren trong

Bộ clamp ren trong sử dụng hai đầu clamp có phần kết nối ren trong, kết hợp với gioăng và cùm kẹp ở giữa. Loại này phù hợp với hệ thống có hai đầu ống hoặc thiết bị sử dụng ren ngoài.

Khi lắp đặt, hai đầu ren trong của bộ clamp được vặn cố định vào hai đầu ren ngoài trên hệ thống. Sau đó hai mặt clamp được kết nối với nhau bằng gioăng và cùm kẹp. Nhờ đó, thay vì phải tháo trực tiếp hai mối ren mỗi khi cần tách đường ống, người vận hành chỉ cần mở cùm clamp ở giữa.

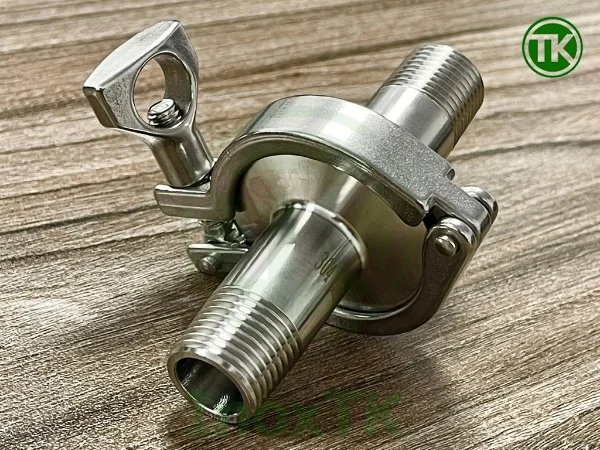

6.3. Bộ clamp inox ren ngoài

Bộ clamp ren ngoài gồm hai đầu clamp có phần ren ngoài, một gioăng và một cùm kẹp. Sản phẩm được sử dụng để chuyển một vị trí kết nối ren thành khớp nối clamp tháo lắp nhanh.

Hai đầu ren ngoài được vặn cố định vào các đầu ren trong của đường ống hoặc thiết bị. Phần mặt clamp của hai đầu được ghép với nhau bằng gioăng và cùm kẹp. Sau khi lắp hoàn chỉnh, các đầu ren gần như được giữ cố định trên hệ thống, khi cần tháo đường ống chỉ cần mở bộ clamp ở giữa thay vì tháo lại các mối ren.

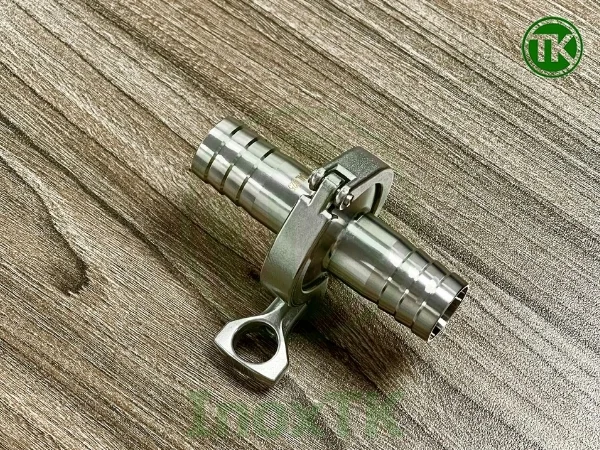

6.4. Bộ clamp inox đuôi chuột

Bộ clamp inox đuôi chuột được sử dụng để tạo khớp nối nhanh giữa hai đoạn ống mềm. Bộ sản phẩm gồm hai đầu đuôi chuột có mặt clamp, gioăng làm kín và cùm kẹp.

Khi lắp đặt, mỗi đầu đuôi chuột được nối cố định với một đoạn ống mềm bằng đai siết hoặc phương pháp bấm ống phù hợp. Hai mặt clamp ở giữa sau đó được ghép lại bằng gioăng và cùm kẹp.

Cấu tạo này biến vị trí nối giữa hai đoạn ống mềm thành một khớp nối tháo lắp nhanh, thuận tiện khi cần tháo đường ống để vệ sinh, thay thế hoặc chuyển đổi tuyến ống mềm trong quá trình vận hành.

6.5. Bộ clamp inox mù

Bộ clamp mù inox được sử dụng để tạo một đầu bịt có khả năng tháo mở nhanh trên đường ống hoặc thiết bị. Bộ sản phẩm gồm một mặt clamp hàn, một mặt bịt clamp, gioăng làm kín và cùm kẹp.

Khi lắp đặt, mặt ferrule được hàn cố định vào đầu đường ống hoặc thiết bị. Phía đối diện sử dụng mặt bịt clamp để đóng kín đầu kết nối, sau đó gioăng và cùm clamp giữ hai mặt lại với nhau.

Khi cần mở đường ống để vệ sinh, kiểm tra hoặc kết nối thêm thiết bị, chỉ cần tháo cùm và lấy mặt bịt clamp inox ra. Khi không sử dụng, lắp lại thành bộ clamp mù để đóng kín đầu ống.

7. Ưu điểm và ứng dụng của clamp inox

Bộ clamp inox được sử dụng phổ biến trong hệ thống đường ống vi sinh nhờ khả năng tháo lắp nhanh, tạo mối nối kín và thuận tiện cho việc vệ sinh, bảo trì. Sản phẩm đặc biệt phù hợp với các dây chuyền cần thường xuyên kiểm tra hoặc tháo rời thiết bị.

7.1. Ưu điểm

• Tháo lắp nhanh: Mối nối được giữ bằng cùm clamp nên có thể tháo mở mà không cần cắt đường ống hoặc xử lý lại mối hàn. Đây là ưu điểm quan trọng trong các hệ thống thường xuyên phải vệ sinh và bảo trì.
• Khả năng làm kín tốt: Gioăng nằm giữa hai mặt clamp tạo bề mặt làm kín liên tục. Khi cùm được siết đúng, lực ép được truyền đều lên gioăng giúp hạn chế rò rỉ lưu chất tại vị trí kết nối.
• Thuận tiện cho vệ sinh hệ thống: Clamp inox cho phép tháo rời đường ống, van, bơm hoặc thiết bị tại từng vị trí cần thiết. Điều này giúp việc kiểm tra và vệ sinh các khu vực bên trong hệ thống trở nên thuận tiện hơn.
• Phù hợp với hệ thống yêu cầu vệ sinh cao: Mặt clamp có kết cấu gọn, bề mặt inox được xử lý nhẵn và không sử dụng nhiều chi tiết ren tại vùng tiếp xúc với lưu chất, nhờ đó phù hợp với các dây chuyền thực phẩm, đồ uống, dược phẩm và các hệ thống vi sinh.
• Độ bền và khả năng chống ăn mòn tốt: Clamp inox được sản xuất chủ yếu từ inox 304 hoặc inox 316L, có khả năng chống gỉ và chịu được nhiều môi trường làm việc khác nhau.
• Có thể thay riêng từng bộ phận: Gioăng, cùm clamp hoặc mặt ferrule có thể được thay thế độc lập khi cần mà không phải thay toàn bộ đường ống. Điều này giúp việc bảo trì hệ thống đơn giản hơn.
• Dễ tạo các điểm tháo lắp trên đường ống: Clamp có thể được bố trí tại các vị trí cần thường xuyên tháo van, bơm, đồng hồ, kính quan sát hoặc thiết bị khác để tạo thành các khớp nối nhanh.
• Có nhiều dạng kết nối khác nhau: Ngoài bộ clamp hàn thông thường, clamp inox còn có thể kết hợp với đầu ren, đuôi chuột hoặc clamp mù để chuyển đổi giữa đường ống cứng, ống mềm, kết nối ren và các thiết bị vi sinh.
• Thuận tiện khi thay đổi hoặc mở rộng hệ thống: Tại các vị trí đã sử dụng kết nối clamp, việc thay thế thiết bị hoặc thay đổi một đoạn đường ống thường đơn giản hơn so với các mối nối cố định.

7.2. Ứng dụng

Bộ clamp inox được lắp đặt trong nhiều hệ thống đường ống yêu cầu độ sạch cao và cần tháo lắp thường xuyên, tiêu biểu gồm:

• Hệ thống sản xuất nước ngọt và nước giải khát: Dùng để kết nối đường ống dẫn nước, siro, hương liệu và thành phẩm giữa các công đoạn pha trộn, lọc và chiết rót.
• Hệ thống chế biến sữa: Sử dụng trên đường ống dẫn sữa tươi, sữa thanh trùng, sữa chua và các sản phẩm từ sữa, giúp thuận tiện khi vệ sinh thiết bị.
• Hệ thống sản xuất bia, rượu: Lắp tại đường ống dẫn dịch đường, bia, nước vệ sinh và các vị trí kết nối với bồn lên men, bồn chứa hoặc máy chiết.
• Hệ thống lọc nước RO: Dùng để nối đường ống với bơm, màng lọc, cốc lọc, bồn chứa và các thiết bị xử lý nước tinh khiết.
• Hệ thống dược phẩm: Phù hợp với đường ống dẫn nước tinh khiết, dung dịch dược, nguyên liệu và thành phẩm trong dây chuyền yêu cầu kiểm soát vệ sinh nghiêm ngặt.
• Hệ thống sản xuất mỹ phẩm: Sử dụng để dẫn kem, gel, dung dịch, dầu gội, sữa tắm và các nguyên liệu mỹ phẩm giữa bồn trộn, bơm và máy chiết rót.
• Hệ thống thực phẩm: Ứng dụng trong dây chuyền sản xuất nước sốt, dầu ăn, nước mắm, tương, thực phẩm lỏng và các sản phẩm cần hạn chế nhiễm bẩn.
• Hệ thống CIP: Lắp tại các đường cấp và hồi dung dịch vệ sinh, giúp tháo kiểm tra gioăng, đường ống và thiết bị khi cần bảo trì.
• Hệ thống hóa chất sạch: Dùng trong các đường ống dẫn hóa chất phù hợp với vật liệu inox và gioăng đã lựa chọn.
• Kết nối van, bơm và bồn chứa: Bộ clamp thường được bố trí tại cửa hút, cửa xả, đầu vào và đầu ra của thiết bị để thuận tiện tháo lắp khi sửa chữa hoặc thay thế.

8. Phân biệt clamp inox và coupling inox

Clamp inox và coupling inox đều là khớp nối có thể tháo lắp trên đường ống, tuy nhiên hai loại có cấu tạo, nguyên lý giữ ống và cơ chế làm kín hoàn toàn khác nhau.

Với clamp inox, hai đầu kết nối được tạo thành các mặt ferrule có vành loe. Gioăng làm kín nằm trực tiếp ở giữa hai mặt ferrule. Khi cùm clamp được siết lại, rãnh bên trong cùm tác động lên hai vành ferrule, kéo hai mặt clamp lại gần nhau và ép trực tiếp vào gioăng ở giữa để tạo độ kín.

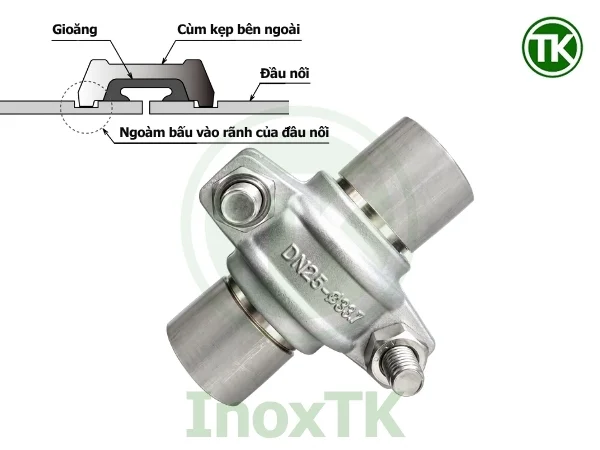

Trong khi đó, coupling inox sử dụng hai đầu nối có dạng ống thẳng và được gia công rãnh vòng ở gần đầu ống. Cùm coupling có phần ngàm tương ứng với các rãnh này để khóa và giữ hai đầu ống với nhau. Đây là đặc điểm hình học dễ nhận biết nhất để phân biệt coupling với clamp inox.

Cơ chế làm kín của coupling cũng khác hoàn toàn. Gioăng coupling không nằm giữa hai mặt đầu ống mà bao quanh phía ngoài khu vực tiếp giáp của hai đầu nối. Khi các bu lông trên cùm được siết, thân cùm ép gioăng ôm chặt vào bề mặt ngoài của cả hai đầu ống để tạo thành một đường dẫn kín. Đồng thời, các ngàm của cùm ăn vào rãnh trên đầu nối để giữ cơ khí, hạn chế hai đầu ống bị tách ra dưới tác động của áp suất và tải trên đường ống.

Có thể phân biệt đơn giản bằng cách quan sát đầu nối và vị trí gioăng. Nếu hai đầu có mặt ferrule loe, gioăng nằm ở giữa và cùm ép hai mặt ferrule vào gioăng thì đó là clamp inox. Nếu hai đầu là ống thẳng có rãnh, gioăng bao bên ngoài và cùm có ngàm khóa trực tiếp vào các rãnh này thì đó là coupling inox.

9. So sánh clamp inox với rắc co inox vi sinh

Bộ clamp inox và rắc co inox vi sinh đều được sử dụng để tạo mối nối có thể tháo rời trong hệ thống đường ống. Tuy nhiên, hai loại có cơ cấu kết nối, tốc độ thao tác và vị trí sử dụng khác nhau.

10. Những thông số cần xác định khi mua clamp inox

Để lựa chọn đúng clamp inox, cần xác định đầy đủ kích thước đường ống, hệ tiêu chuẩn, vật liệu và điều kiện làm việc của hệ thống. Việc chỉ dựa vào tên gọi DN hoặc inch có thể dẫn đến sai kích thước vì SMS, DIN và hệ ống công nghiệp có thể sử dụng đường kính ngoài khác nhau.

• Kích thước đường ống: Cần xác định chính xác đường kính ngoài của ống tại vị trí lắp clamp. Đây là thông số quan trọng nhất để chọn đúng phần đầu hàn của mặt clamp.
• Hệ kích thước đang sử dụng: Xác định clamp thuộc hệ SMS, DIN hay được sản xuất theo kích thước ống công nghiệp. Cùng một cách gọi 2 inch hoặc DN50 nhưng đường kính đầu hàn giữa các hệ có thể khác nhau. Cách đơn giản nhất là xác định theo đường kính ngoài của ống xem là phi bao nhiêu rồi gửi nhà cung cấp.
• Đường kính mặt clamp: Khi mua phụ kiện thay thế cho hệ thống có sẵn, nên đo thêm đường kính của mặt bích để xác định đúng gioăng và cùm clamp tương ứng.
• Kiểu kết nối: Xác định nhu cầu sử dụng bộ clamp hàn, clamp ren trong, clamp ren ngoài, clamp đuôi chuột hay clamp mù để phù hợp với cấu trúc đường ống tại vị trí lắp đặt.
• Vật liệu inox: Clamp inox có 2 chất liệu phổ biến là inox 304 hoặc inox 316L. Việc lựa chọn phụ thuộc vào lưu chất, môi trường làm việc và yêu cầu chống ăn mòn của hệ thống.
• Vật liệu gioăng: Silicone, EPDM và PTFE có đặc tính khác nhau về độ đàn hồi, khả năng chịu nhiệt và tương thích hóa chất. Gioăng cần được lựa chọn theo lưu chất và nhiệt độ vận hành thực tế.
• Áp suất và nhiệt độ làm việc: Đây là hai thông số cần xác định khi lựa chọn cùm clamp. Với hệ thống có áp suất hoặc nhiệt độ cao, nên ưu tiên các cùm kẹp clamp có khả năng chịu lực tốt như cùm clamp 3 mảnh hoặc cùm clamp chiu áp lực.
• Số lượng và vị trí lắp đặt: Với các hệ thống sử dụng nhiều điểm clamp, nên xác định trước số lượng, loại kết nối và kích thước tại từng vị trí để bảo đảm các phụ kiện được đồng bộ trong quá trình lắp đặt.

11. Địa chỉ mua bộ clamp inox uy tín

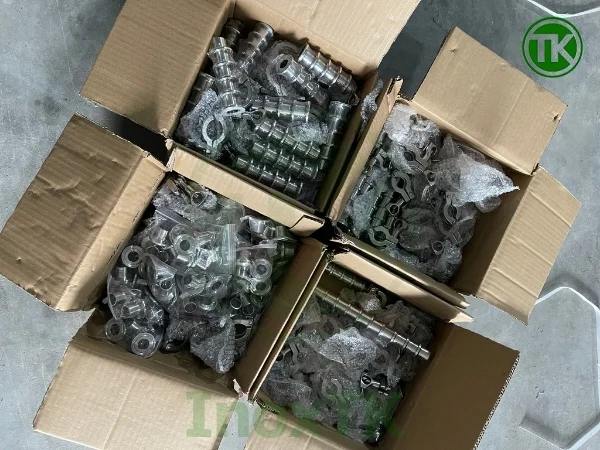

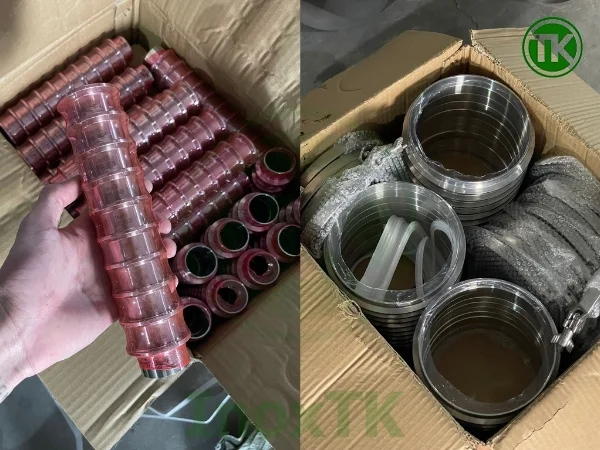

Inox TK là đơn vị cung cấp bộ clamp inox vi sinh cùng các phụ kiện kết nối cho hệ thống đường ống thực phẩm, đồ uống, bia, sữa, nước RO, dược phẩm, mỹ phẩm và hóa chất. Khách hàng được hỗ trợ lựa chọn sản phẩm theo kích thước đường ống, vật liệu, loại gioăng và điều kiện vận hành thực tế.

Một số ưu điểm nổi bật khi lựa chọn bộ clamp inox tại Inox TK gồm:

• Chuyên sâu về sản phẩm: Inox TK chúng tôi là đơn vị chuyên sâu về các sản phẩm vật tư đường ống vi sinh, vật tư bồn tank inox. Đảm bảo mang đến cho khách hàng những sản phẩm có chất lượng được kiểm soát tốt, phù hợp với hầu hết các hệ thống vi sinh hiện nay.
• Có thể mua riêng từng thành phần: Ngoài bộ hoàn chỉnh, Inox TK còn cung cấp riêng mặt clamp hàn, gioăng và cùm kẹp để phục vụ nhu cầu thay thế hoặc bổ sung phụ kiện cho hệ thống đang sử dụng.
• Đa dạng vật liệu và loại gioăng: Mặt clamp có lựa chọn inox 304 hoặc inox 316L. Gioăng làm kín gồm Silicone, EPDM và PTFE, phù hợp với nhiều loại lưu chất, nhiệt độ và môi trường làm việc khác nhau.
• Tư vấn theo hệ thống: Khách hàng được tư vấn dựa trên đường kính ngoài của ống, đường kính mặt clamp, nhiệt độ và áp suất làm việc của hệ thống.
• Hóa đơn và chứng từ rõ ràng: Inox TK cung cấp đầy đủ hóa đơn VAT, chứng chỉ CO&CQ theo đơn hàng.
• Giao hàng nhanh toàn quốc: Với mạng lưới đối tác vận chuyển trên khắp các tỉnh thành trên cả nước, Inox TK luôn sẵn sàng hỗ trợ giao hàng đến tận chân công trình nhanh chóng, kịp thời với mức giá hợp lí nhất.

Báo giá bộ clamp inox vi sinh

Bộ clamp inox vi sinh hiện nay trên thị trường có giá khoảng từ 65.000đ/bộ với những size nhỏ, những sản phẩm có kích thước to hơn thì sẽ được bán với mức giá cao hơn. Ngoài ra yếu tố thị trường cũng sẽ gây ảnh hưởng khá lớn đến giá cả của sản phẩm.

Để biết thêm thông tin chi tiết của sản phẩm clamp inox vi sinh và được báo giá nhanh nhất, xin vui lòng liên hệ với chúng tôi qua thông tin dưới đây:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo Ms. Quỳnh Anh)
• SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo Ms. Dung)
• SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo Ms. Đông)
• SĐT: 088.666.5457 (Ưu tiên liên hệ quaZalo Ms. Bích)

12. Câu hỏi thường gặp về bộ clamp inox

Làm thế nào để xác định đúng kích thước bộ clamp?
Để xác định đúng kích thước bộ clamp, cần đo kích thước đầu hàn vào ống và đường kính ngoài của mặt bích clamp. Chỉ cần có hai thông số này là có thể đối chiếu được mặt clamp hàn, gioăng và cùm kẹp tương thích. Không nên lựa chọn chỉ dựa vào DN hoặc số inch vì các tiêu chuẩn khác nhau có thể sử dụng kích thước thực tế khác nhau.

Bộ clamp inox chịu được áp suất bao nhiêu?
Khả năng chịu áp của bộ clamp inox phụ thuộc chủ yếu vào kích thước mặt clamp và loại cùm kẹp đang sử dụng. Bộ clamp thông thường có áp suất làm việc khoảng 10 bar. Trong trường hợp kích thước, mặt clamp, gioăng và cùm chịu áp được lựa chọn đồng bộ, khả năng chịu áp có thể đạt 25 bar hoặc 40 bar.

Bộ clamp inox chịu được nhiệt độ bao nhiêu?
Nhiệt độ làm việc của bộ clamp inox phụ thuộc chủ yếu vào vật liệu gioăng làm kín. Gioăng silicone có nhiệt độ làm việc tối đa khoảng 150°C, gioăng EPDM tối đa khoảng 135°C và gioăng PTFE có thể đạt tối đa khoảng 260°C. Khi lựa chọn gioăng, ngoài nhiệt độ còn cần kiểm tra khả năng tương thích với lưu chất và hóa chất vệ sinh trong hệ thống.
