Cút clamp inox vi sinh – Co 90 độ nối clamp
115.000 ₫
Thông số kĩ thuật của cút clamp inox vi sinh:
- Chất liệu: Inox 304, inox 316
- Kích thước có sẵn: Φ25, Φ32, Φ38, Φ51, Φ63, Φ76
- Nhiệt độ làm việc: Phụ thuộc vào gioăng làm kín khi kết nối
- Môi trường làm việc: Nước, hoá chất, xăng dầu,…
- Xuất xứ: Trung Quốc
Còn hàng
MỤC LỤC
Hiển thị
Cút clamp inox vi sinh là một loại phụ kiện dùng để nối 2 đoạn ống vuông góc lại với nhau theo kiểu nối nhanh clamp. Kiểu nối này giúp cho việc lắp đặt cũng như tháo dỡ để vệ sinh đường ống đơn giản và dễ dàng hơn rất nhiều so với loại cút inox ở dạng hàn.
Giống như cút hàn inox vi sinh thì cút clamp cũng được đánh bóng cả bên trong lẫn bên ngoài theo đúng các tiêu chuẩn vi sinh. Với chất liệu inox có thể chịu áp lực tốt, chịu nhiệt độ cao và chống được sự ăn mòn từ hoá chất, cút inox vi sinh nối clamp được ứng dụng để lắp đặt tại rất nhiều các hệ thống nhà máy có yêu cầu về độ sạch cao hiện nay như:
- Hệ thống dược phẩm
- Nhà máy sản xuất đồ uống, nước giải khát
- Hệ thống chế biến thực phẩm
- Các nhà máy bia, rượu
- Nhà máy hoá chất
Cấu tạo của cút clamp inox vi sinh

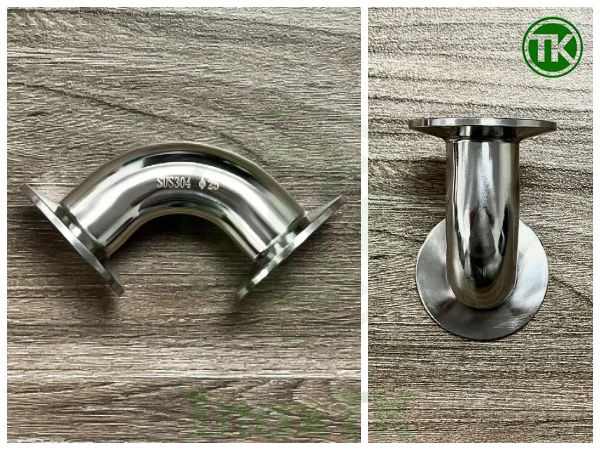

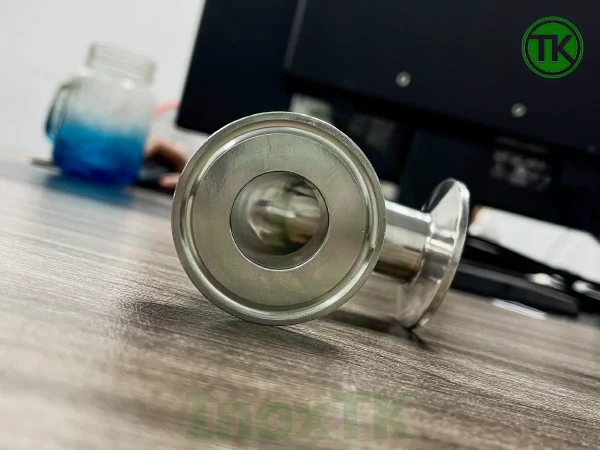

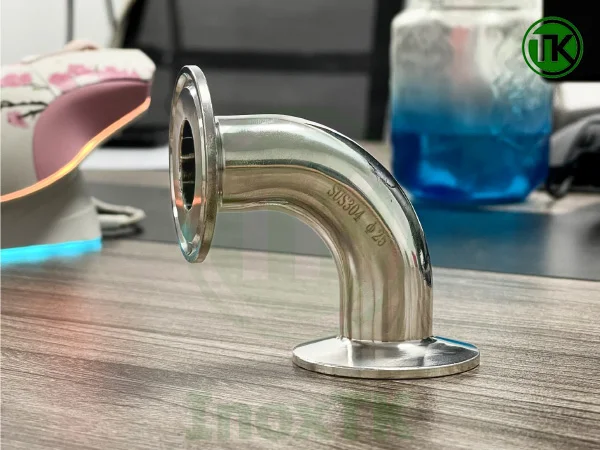

Cấu tạo của cút clamp inox vi sinh có đặc điểm: Là một đoạn ống rỗng, cong 1 góc 90º. Tại 2 đầu nối với ống được thiết kế dạng mặt bích clamp để nối với ống theo kiểu nối nhanh.

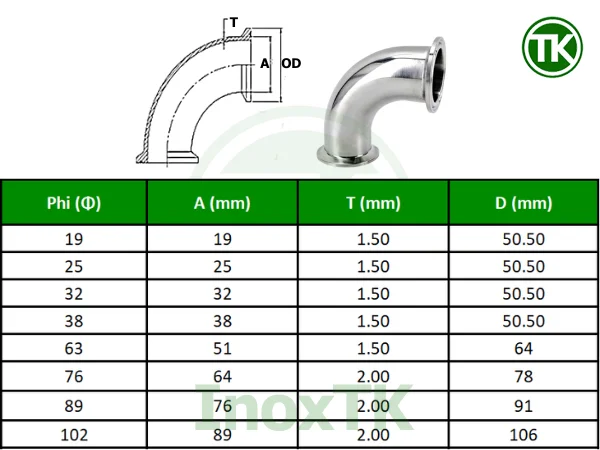

Thông số kĩ thuật của cút clamp inox vi sinh
Thông số kĩ thuật của cút clamp inox vi sinh như sau:
- Chất liệu: Inox 304, inox 316
- Kích thước có sẵn: Φ25, Φ32, Φ38, Φ51, Φ63, Φ76
- Nhiệt độ làm việc: Phụ thuộc vào gioăng làm kín khi kết nối
- Môi trường làm việc: Nước, hoá chất, xăng dầu,…
- Xuất xứ: Trung Quốc
So sánh giữa cút hàn inox vi sinh và cút clamp inox vi sinh
| Tiêu chí | Cút hàn inox vi sinh | Cút clamp inox vi sinh |
|---|---|---|
| Độ kín | Rất cao, không có điểm chết | Phụ thuộc vào chất lượng gasket và siết cùm |
| Tháo lắp | Không tháo rời được | Tháo lắp nhanh chóng, không cần dụng cụ đặc biệt |
| Khả năng vệ sinh (CIP/SIP) | Tuyệt vời, phù hợp quy trình vệ sinh khép kín | Rất tốt nếu siết đúng và dùng gioăng đạt chuẩn |
| Ứng dụng | Dược phẩm, hóa chất, đường ống cố định | Thực phẩm, nước giải khát, nơi cần bảo trì thường xuyên |
| Yêu cầu thi công | Cần thợ hàn tay nghề cao, thiết bị hàn TIG | Không cần hàn, dễ thi công lắp đặt |
| Chi phí đầu tư ban đầu | Thấp hơn nếu hệ thống đơn giản | Cao hơn nhưng linh hoạt, dễ bảo trì |
Hướng dẫn lắp đặt cút clamp inox vi sinh đúng kỹ thuật và những điều cần chú ý
Các bước để lắp đặt cút clamp inox vi sinh
Bước 1: Chuẩn bị vật tư
- Cút clamp inox đúng size và tiêu chuẩn
- Đầu ferrule sạch, không trầy xước
- Gioăng đạt chuẩn (EPDM, PTFE, Silicone…)
- Cùm clamp đúng kích thước và loại phù hợp
Bước 2: Kiểm tra bề mặt kết nối
- Lau sạch các mặt tiếp xúc bằng khăn khô
- Đảm bảo gioăng không bị rách, phồng hay biến dạng
Bước 3: Đặt gioăng đúng vị trí
- Gioăng nằm đúng giữa hai mặt ferrule
- Ở gioăng sẽ có phần gân nổi, mặt bích clamp sẽ có rãnh khớp với gân của gioăng để giữ cho gioăng không bị lệch đi
Bước 4: Gắn và siết cùm clamp
- Gắn đúng vị trí, siết đều tay
- Với hệ thống có áp suất cao, có thể cân nhắc sử dụng loại cùm kẹp chịu áp lực cao hoặc cùm 3 mảnh.
Bước 5: Kiểm tra độ kín
- Thử áp suất nếu cần
- Quan sát điểm nối để phát hiện rò rỉ
Những điều cần chú ý về các phụ kiện kết nối để hệ thống vận hành được tốt hơn

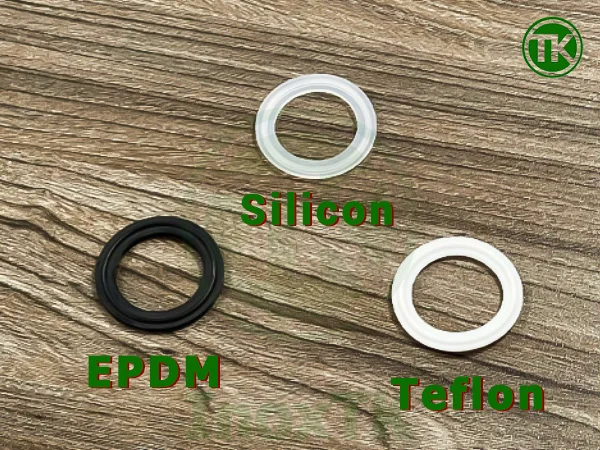

Các loại gioăng clamp phổ biến trong hệ thống vi sinh và ưu nhược điểm của mỗi loại
Gioăng Teflon clamp (PTFE)
- Chịu được gần như mọi hóa chất
- Có khả năng hoạt động trong nhiệt độ cao đến 260°C
- Không bám bẩn, dễ vệ sinh
- Độ đàn hồi thấp, cần siết đều
- Đàn hồi tốt, chịu nước nóng đến 120ºC
- Có khả năng chống chịu các dung dịch tẩy rửa mạnh như xút
- Giá thành hợp lý
- Không kháng axit mạnh, nhiệt độ
- Mềm, trong suốt, chịu nhiệt đến 150°C
- Thích hợp cho thực phẩm, dễ phát hiện cặn bẩn
- Tuổi thọ kém hơn PTFE
- Không phù hợp với môi trường có hoá chất thẩy rửa mạnh như xút.

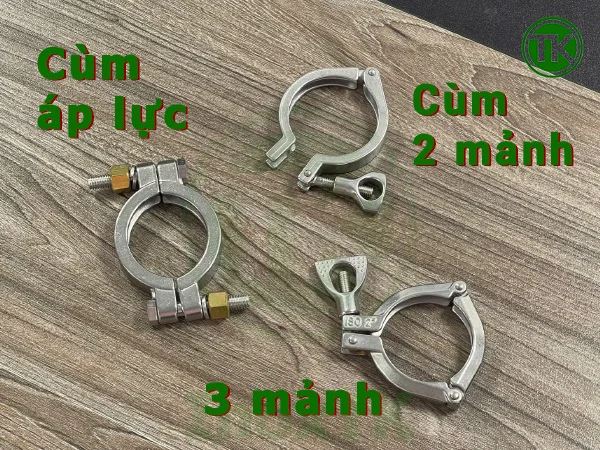

Các loại cùm (clamp) inox phổ biến
Cùm 2 mảnh (Single Pin)
- Phổ biến nhất, dễ tháo lắp
- Phù hợp áp suất thấp đến 10 bar
Cùm 3 mảnh (Double Pin)
- Siết đều tất cả các bên, tránh lệch
- Phù hợp hệ thống vệ sinh tự động hoặc áp suất cao hơn
Cùm clamp chịu áp lực cao (high pressure clamp)
- Chịu rung động, áp cao, dòng chảy mạnh
- Đắt hơn nhưng đảm bảo an toàn tuyệt đối
Lưu ý: Tất cả các gioăng và cùm sử dụng trong hệ vi sinh nên đạt tiêu chuẩn đảm bảo vệ sinh và an toàn thực phẩm/dược phẩm.
Báo giá cút cút clamp vi sinh inox 304, inox 316
InoxTK là đơn vị chuyên cung cấp các sản phẩm vật tư dành cho đường ống vi sinh, bồn tannk vi sinh như ống inox vi sinh, van inox vi sinh, nắp bồn tank inox cùng các loại phụ kiện kết nối đi kèm. Các sản phẩm tại Inox TK đều được kiểm soát chất lượng nghiêm ngặt, đầy đủ giấy tờ CO&CQ cấp cho các công trình, nhà máy.
Sản phẩm cút clamp vi sinh tại Inox TK có đầy đủ các kích thước từ phi 25 đến phi 76 thuộc tiêu chuẩn SMS với mức giá dao động từ 100.000đ cho tới 350.000đ. Để biết thêm thôn tin chi tiết cũng như nhận báo giá theo size cụ thể, vui lòng liên hệ với chúng tôi theo thông tin dưới đây.
