Côn, cút, tê inox vi sinh

---

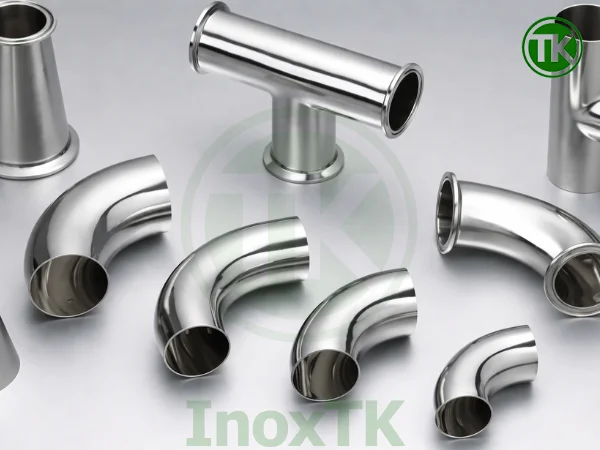

1. Vì sao hệ thống vi sinh bắt buộc dùng côn – cút – tê inox vi sinh?

Trong các hệ thống vi sinh, vấn đề không nằm ở chuyện có dẫn được lưu chất hay không, mà nằm ở việc dẫn như thế nào để không bẩn hệ thống. Thực phẩm, đồ uống, dược phẩm hay nước tinh khiết đều yêu cầu đường ống sạch, không tồn dư và dễ vệ sinh sau mỗi chu kỳ vận hành.

Nếu dùng côn, cút, tê inox công nghiệp thông thường, bề mặt bên trong thường thô hơn, mối hàn không được xử lý vi sinh, dễ xuất hiện các góc chết. Những vị trí này rất khó làm sạch triệt để, dù có vệ sinh CIP/SIP vẫn tiềm ẩn nguy cơ đọng cặn và phát sinh vi khuẩn. Lâu dần, hệ thống mất ổn định và ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Còn côn – cút – tê inox vi sinh được thiết kế để giải quyết đúng bài toán đó. Bề mặt bên trong được đánh bóng nhẵn, cấu trúc liền mạch, dòng chảy đi qua liên tục và hạn chế tối đa điểm chết. Nhờ vậy, hệ thống dễ vệ sinh, vận hành ổn định và đáp ứng tốt các tiêu chuẩn vi sinh trong sản xuất. Đây là lý do vì sao trong các nhà máy thực phẩm, dược phẩm hay đồ uống, phụ kiện vi sinh gần như là lựa chọn bắt buộc.

2. Phân nhóm côn – cút – tê inox vi sinh theo chức năng sử dụng

Trong hệ thống đường ống inox vi sinh, côn – cút – tê không chỉ là những phụ kiện lắp cho vừa, mà mỗi loại đều đảm nhiệm một vai trò riêng trong việc định hình dòng chảy, tối ưu vận hành và đảm bảo tiêu chuẩn vệ sinh. Nếu chọn sai, hệ thống vận hành chậm, rung giật ở vài vị trí, các vấn đề như đóng cặn, khó vệ sinh, giảm lưu lượng hoặc phát thải tạo lam lại xuất hiện như một thời gian vận hành.

Để người dùng dễ hình dung và lựa chọn nhanh, các phụ kiện côn – cút – tê inox vi sinh thường được phân nhóm theo chức năng sử dụng thực tế thay vì chỉ gọi tên kỹ thuật khô khan.

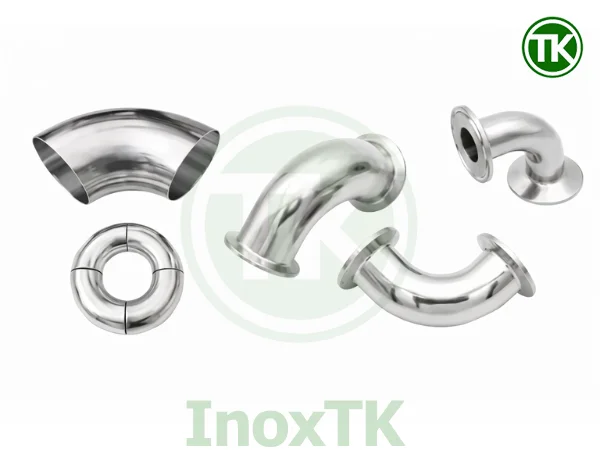

2.1 Nhóm chuyển hướng dòng chảy – Cút inox vi sinh

Cút inox vi sinh là phụ kiện dùng khi hệ thống đường ống không thể đi thẳng một mạch, bắt buộc phải đổi hướng do bố trí thiết bị, mặt bằng nhà xưởng hoặc kết cấu bồn – máy. Nhiệm vụ chính của cút là bẻ hướng dòng chảy nhưng vẫn phải đảm bảo lưu chất đi qua liên tục, không tạo góc chết.

Khác với cút inox công nghiệp, cút vi sinh được thiết kế với bán kính bo cong mượt, bề mặt trong đánh bóng cao (Ra ≤ 0.8 µm), giúp hạn chế tối đa việc bám cặn. Điều này đặc biệt quan trọng với các hệ thống thực phẩm, đồ uống hoặc dược phẩm cần vệ sinh CIP/SIP thường xuyên.

Trong thực tế, cút 90° thường được dùng nhiều nhất vì tiết kiệm không gian, trong khi cút 45° được ưu tiên ở các tuyến chính để giúp dòng chảy mềm hơn, giảm tổn thất áp suất. Việc lựa chọn loại cút phù hợp ảnh hưởng trực tiếp đến hiệu suất vận hành lâu dài của toàn bộ hệ thống.

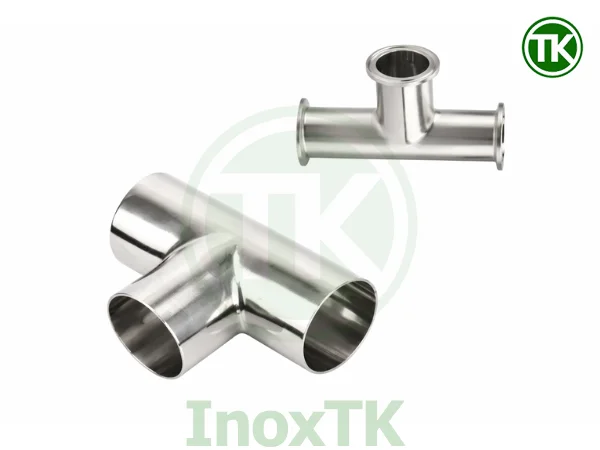

2.2 Nhóm chia nhánh – gom dòng – Tê inox vi sinh

Khi hệ thống không còn là một đường ống đi mãi mà bắt đầu chia dòng ra nhiều nhánh hoặc gom nhiều dòng về một điểm, tê inox vi sinh là phụ kiện không thể thiếu. Tê đóng vai trò như một ngã ba, cho phép lưu chất được phân phối hoặc thu về một cách chủ động.

Trong các nhà máy thực phẩm và đồ uống, tê vi sinh thường được sử dụng để:

• Chia dòng từ tuyến ống chính sang nhiều bồn chứa để cấp liệu hoặc chuyển mẻ linh hoạt.
• Gom sản phẩm từ nhiều máy về một đường trung tâm để đưa về bồn, lọc hoặc đóng gói.
• Tạo nhánh lắp van xả, van lấy mẫu hoặc cảm biến đo giúp vận hành và kiểm soát quy trình dễ hơn.

Điểm khác biệt lớn của tê vi sinh nằm ở thiết kế không góc chết, giúp dòng chảy không bị xoáy ngược hay tích tụ cặn tại vị trí giao nhau. Với các hệ thống yêu cầu vệ sinh cao, tê clamp inox vi sinh thường được ưu tiên để thao lắp, kiểm tra và làm sạch nhanh.

Nếu chọn sai loại tê, đặc biệt là tê giảm không đúng chiều dòng, hệ thống có thể gặp tình trạng nghẽn, bám cặn tại nhánh phụ. Đây là rủi ro lớn trong môi trường vi sinh.

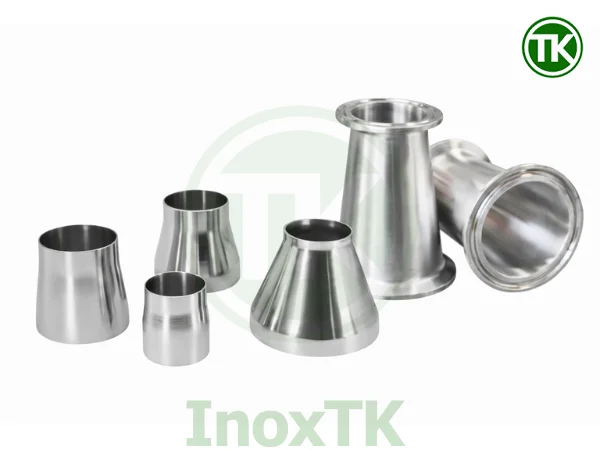

2.3 Nhóm chuyển đổi kích thước đường ống – Côn thu inox vi sinh

Trong quá trình lắp đặt hoặc cải tạo hệ thống, việc thiết bị và đường ống không cùng kích thước là chuyện rất thường gặp. Khi đó, côn thu inox vi sinh được sử dụng để chuyển tiếp tiết diện một cách an toàn và hợp chuẩn. Côn thu vi sinh không chỉ đơn thuần là thu to – thu nhỏ đường kính, mà còn giúp:

• Giảm sốc áp tại điểm thay đổi kích thước nhờ chuyển tiếp mượt, hạn chế xung áp cục bộ.
• Giữ cho dòng chảy ổn định, không bị ngắt quãng giúp hệ chạy êm và giảm rủi ro rung lắc.
• Tránh tạo vùng chết là nơi dễ tích tụ cặn và vi sinh vật nếu chuyển tiếp bị gấp hoặc côn thu vi sinh lệch tâm.

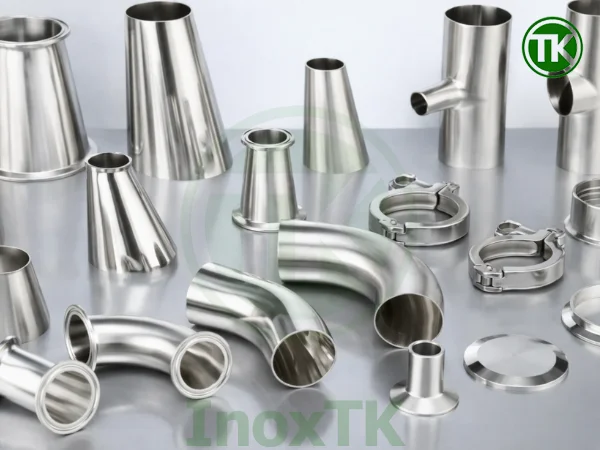

4. Tiêu chuẩn vi sinh áp dụng cho côn – cút – tê inox

Côn – cút – tê inox vi sinh không chỉ đơn giản là phụ kiện nối ống, mà phải đáp ứng đồng thời nhiều tiêu chuẩn khắt khe về vật liệu, bề mặt, mối hàn và khả năng vệ sinh. Đây là yếu tố quyết định việc phụ kiện có được phép sử dụng trong ngành thực phẩm, đồ uống, dược phẩm hay không.

4.1 Vật liệu inox 304 / inox 316L đạt chuẩn vi sinh

Các phụ kiện côn – cút – tê vi sinh thường được chế tạo từ inox 304 hoặc inox 316L, trong đó inox 316L được ưu tiên hơn trong môi trường có axit, muối hoặc nồng độ clorua cao. Vật liệu phù hợp làm lưu chất ổn định, hạn chế ăn mòn cục bộ và đảm bảo hệ thống hoạt động lâu dài.

4.2 Độ nhẵn bề mặt trong đạt Ra ≤ 0.8 µm

Bề mặt trong của côn – cút – tê vi sinh được đánh bóng cơ học hoặc điện hóa, đạt độ nhẵn tiêu chuẩn (thường Ra ≤ 0.8 µm, nhiều hệ cao cấp đạt Ra ≤ 0.6 µm). Độ nhẵn này giúp:

• Hạn chế tối đa bám cặn vì lưu chất đi qua trơn, ít tạo điểm giữ cặn.
• Dễ vệ sinh khi CIP/SIP do dung dịch vệ sinh tiếp xúc đều, ít vùng khuất.
• Giảm nguy cơ nhiễm chéo giữa các mẻ sản xuất do hạn chế lưu tồn.

Đây là điểm khác biệt rõ rệt so với phụ kiện inox công nghiệp thông thường.

4.3 Mối hàn vi sinh kín, hoàn toàn không rỗ khí

Với các loại côn hàn, cút hàn, tê hàn, mối hàn phải được xử lý theo tiêu chuẩn vi sinh để đảm bảo:

• Ngấu đều, không nứt, không rỗ khí để tránh tạo điểm lưu tồn và rò rỉ vi mô.
• Không tạo gờ hay ba via bên trong đường ống vì đây là vùng dễ bám cặn và khó vệ sinh.
• Sau hàn được xử lý và đánh bóng lại bề mặt trong để phục hồi độ nhẵn và đảm bảo tiêu chuẩn Ra.

Mối hàn kém chất lượng là nguyên nhân hàng đầu gây đọng cặn, khó vệ sinh và mất chuẩn vi sinh.

4.4 Khả năng vệ sinh CIP / SIP hiệu quả

Côn – cút – tê inox vi sinh phải được thiết kế không góc chết, cho phép lưu chất vệ sinh đi qua toàn bộ bề mặt trong khi CIP (Clean in Place) và SIP (Sterilize in Place). Điều này đảm bảo hệ thống được làm sạch và tiệt trùng mà không cần tháo rời phụ kiện, giúp tiết kiệm thời gian và chi phí vận hành.

4.5 Tính tương thích cao với các kiểu kết nối vi sinh

Phụ kiện vi sinh phải tương thích hoàn toàn với các kiểu kết nối phổ biến trong hệ thống vi sinh như:

• Clamp inox vi sinh kết nối nhanh, tháo lắp dễ.
• Hàn trực tiếp cho các tuyến cố định.

Sự đồng bộ này giúp hệ thống lắp đặt linh hoạt, kín khít và đảm bảo tiêu chuẩn vi sinh xuyên suốt toàn tuyến ống.

5. Bảng kích thước côn – cút – tê inox vi sinh

Kích thước phụ kiện vi sinh không chỉ để lắp cho vừa ống, mà còn liên quan trực tiếp đến khả năng đồng bộ tiêu chuẩn, độ kín mối nối và độ ổn định dòng chảy trong quá trình vận hành. Với hệ vi sinh, bạn nên chọn đúng theo chuẩn đang dùng (SMS hoặc DIN) và đối chiếu chính xác theo đường kính ngoài Ø, từ đó tránh sai lệch khi lắp clamp, hàn hoặc ghép với thiết bị.

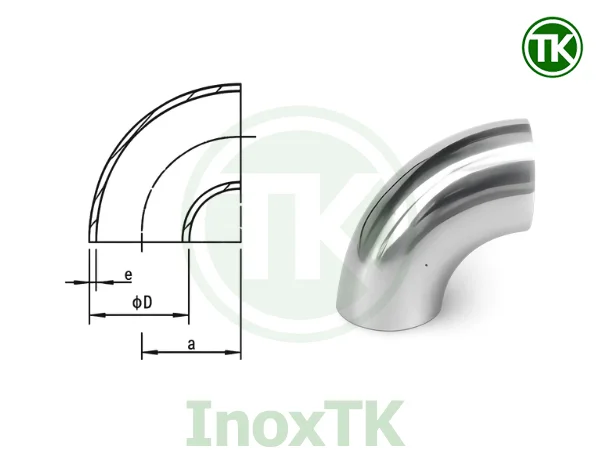

5.1 Bảng kích thước cút inox vi sinh

a) Cút hàn vi sinh

Size DIN (DN)	Size SMS (inch)	Size (Ø)	Độ dày (mm)
	0.5"	12.7	1.5
	0.75"	16	1.5
DN15		18	1.5
	3/4"	19	1.5
		21	1.5
DN20		22	1.5
	1"	25	1.5
		27	1.5
DN25		28	1.5
	1.25"	32	1.5
DN32		34	1.5
	1.5"	38	1.5
DN40		40	1.5
		42	1.5
		48	1.5
DN50	2"	50.8	1.5
		52	1.5
		60.5	2
DN65	2.5"	63	2
		70	2
DN80	3"	76	2
		85	2
	3.5"	89	2
	4"	101	2
DN100		104	2
	4.5"	114	2
DN125		129	2
	5.5"	140	2
DN150		154	2
	6.5"	168	2
DN200		204	2
	8.5"	219	2

b) Cút vi sinh clamp

Size	L	A	B
Ø 25	55.8	50.5	25.4
Ø 32	69	50.5	31.8
Ø 38	74	50.5	38.1
Ø 51	84	64	50.8
Ø 63	107	77.5	63.5
Ø 76	120	91	76.5

5.2 Bảng kích thước tê hàn inox vi sinh

a) Tê hàn vi sinh

Tiêu chuẩn SMS

Size	L1	D	T
Ø 12.7	27	19.2	1.5
Ø 16	34.4	25.4	1.5
Ø 19	39.7	32.1	1.5
Ø 25	48.4	37.8	1.5
Ø 38	68.5	63.2	2.0
Ø 51	80	76	2.0
Ø 63	89	89	2.0

Tiêu chuẩn DIN

Size	L1	D	T
DN20	31	21.92	1.5
DN25	34.8	27.9	1.5
DN32	42.1	34.4	1.5
DN40	47.5	40.1	1.5
DN50	62.4	52	1.5
DN65	69.6	70	2.0
DN80	82	84.8	2.0

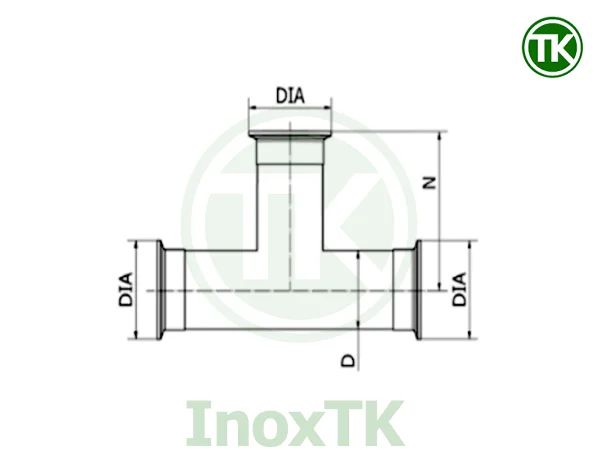

b) Tê vi sinh clamp

SIZE	L	DIA	D	N
Ø 25	112	50.5	25.4	56
Ø 32	120	50.5	31.8	60
Ø 38	140	50.5	38.1	70
Ø 51	164	64	50.8	82
Ø 63	180	77.5	63.5	90
Ø 76	192	91	76.2	96

5.3 Bảng kích thước côn thu inox vi sinh

Bảng dưới đây là các size côn thu phổ biến theo chuẩn inch với quy đổi đường kính ngoài D và d. Thông số này thường dùng để chọn đúng côn thu khi cần chuyển tiếp kích thước đường ống hoặc ghép với thiết bị có đầu nối khác size.

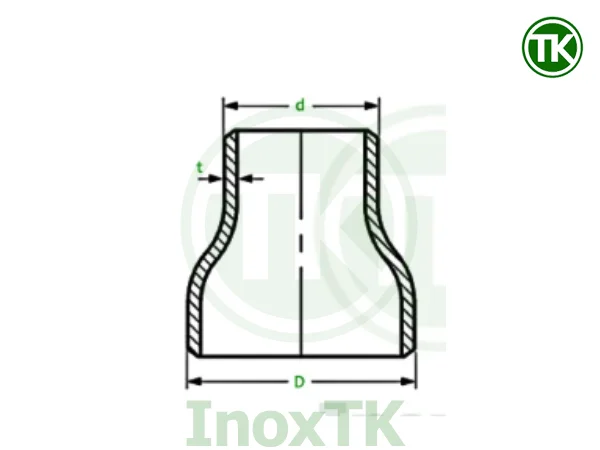

a) Côn thu hàn vi sinh

SIZE	D (mm)	d (mm)	t (mm)
32x19	31.8	19	1.5
32x25	31.8	25.4	1.5
38x19	38.1	19	1.5
38x25	38.1	25.4	1.5
38x32	38.1	31.8	1.5
51x19	50.8	19	1.5
51x25	50.8	25.4	1.5
51x32	50.8	31.8	1.5
51x38	50.8	38.1	1.5
63x25	63.5	25.4	1.5
63x32	63.5	31.8	1.5
63x38	63.5	38.1	1.5
63x51	63.5	50.8	1.5
76x32	76.2	31.8	1.5
76x38	76.2	38.1	1.5
76x51	76.2	50.8	1.5
76x63	76.2	63.5	1.5
89x32	88.9	31.8	1.5
102x38	101.6	38.1	2
114x51	114	50.8	2

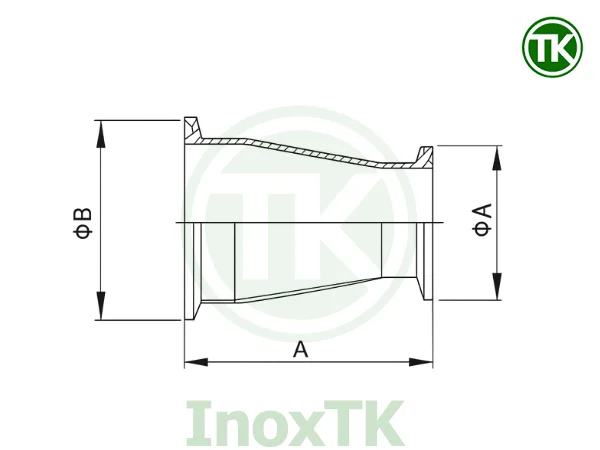

b) Côn thu clamp vi sinh

Size	A	E	B
DN25/15	86.0	34.0	34.0
DN25/20	86.0	50.5	34.0
DN32/20	106.0	50.5	34.0
DN32/25	106.0	50.5	50.5
DN40/20	128.0	50.5	34.0
DN40/25	128.0	50.5	50.5
DN40/32	128.0	50.5	50.5
DN50/25	141.0	64.0	50.5
DN50/32	141.0	64.0	50.5
DN50/40	141.0	64.0	50.5
DN65/25	151.0	91.0	50.5
DN65/32	151.0	91.0	50.5
DN65/40	146.0	91.0	50.5
DN65/50	146.0	91.0	64.0
DN80/40	166.0	106.0	50.5
DN80/50	151.0	106.0	64.0
DN80/65	146.0	106.0	91.0
DN100/50	192.0	119.0	64.0
DN100/65	159.0	119.0	91.0
DN100/80	152.0	119.0	106.0

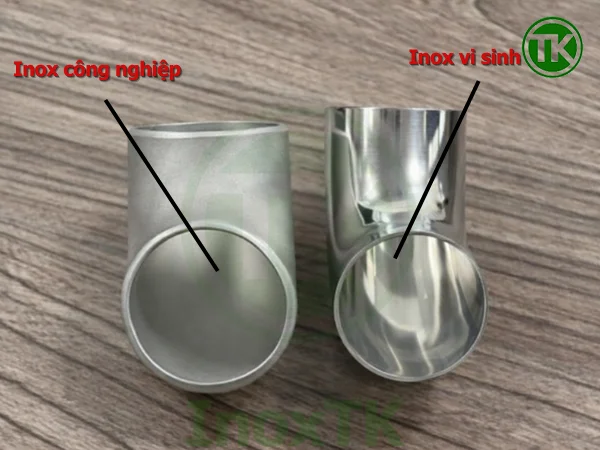

6. So sánh côn – cút – tê inox vi sinh với phụ kiện inox công nghiệp

Trong quá trình lựa chọn phụ kiện cho hệ thống đường ống, rất nhiều người hay băn khoăn giữa phụ kiện inox vi sinh và phụ kiện inox công nghiệp vì nhìn bên ngoài khá giống nhau. Tuy nhiên, hai nhóm này khác nhau rõ về cấu trúc, mức độ vệ sinh và khả năng đáp ứng tiêu chuẩn kỹ thuật. Việc hiểu rõ sự khác biệt sẽ giúp tránh chọn sai, đặc biệt với các hệ thống yêu cầu cao về vệ sinh như thực phẩm, đồ uống, dược phẩm. Bảng so sánh côn – cút – tê inox vi sinh và inox công nghiệp

Tiêu chí so sánh	Inox vi sinh	Inox công nghiệp
Cấu trúc bên trong	Lòng ống nhẵn bóng, bo tròn đều, không bậc gờ	Có thể còn gờ hàn, bề mặt trong thô hơn
Độ nhẵn bề mặt (Ra)	Thường ≤ 0.8µm (có thể thấp hơn theo yêu cầu)	Ra cao hơn, không kiểm soát chặt
Khả năng vệ sinh	Rất cao, hạn chế bám cặn, vi khuẩn	Trung bình, dễ tích tụ cặn bẩn
Khả năng CIP / SIP	Tương thích hoàn toàn, làm sạch hiệu quả	Không tối ưu, dễ đọng lưu chất
Ứng dụng	Thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm	Hóa chất, PCCC, nước, khí, công nghiệp nặng
Tuổi thọ hệ thống	Cao, ít tắc nghẽn, ổn định lâu dài	Phụ thuộc môi trường, dễ xuống cấp
Chi phí ban đầu	Cao hơn	Thấp hơn

* Khi nào nên dùng – khi nào không nên dùng? Việc chọn inox vi sinh hay inox công nghiệp không nên dựa vào cảm giác “nhìn giống nhau”, mà nên dựa vào yêu cầu vận hành và mức độ vệ sinh của hệ thống. Dưới đây là các tình huống dễ quyết định nhất. Nên dùng phụ kiện inox vi sinh khi hệ thống yêu cầu:

• Độ sạch cao, không nhiễm chéo để đảm bảo chất lượng sản phẩm đầu ra ổn định.
• Thường xuyên vệ sinh CIP / SIP và cần phụ kiện có bề mặt nhẵn, không góc chết.
• Lưu chất là thực phẩm, dược phẩm, chất lỏng nhạy cảm dễ bị ảnh hưởng bởi tồn dư và vi sinh.

Không nên dùng phụ kiện inox vi sinh nếu:

• Chỉ dẫn nước, khí, hơi thông thường và không đặt nặng yêu cầu vệ sinh bề mặt.
• Không yêu cầu vệ sinh nghiêm ngặt, không có quy trình CIP / SIP định kỳ.
• Muốn tối ưu chi phí đầu tư ban đầu cho các hệ thống kỹ thuật phổ thông.

=> Việc lựa chọn giữa côn – cút – tê inox vi sinh và phụ kiện inox công nghiệp không nằm ở “đắt hay rẻ”, mà nằm ở đúng yêu cầu sử dụng. Nếu hệ thống cần sạch, bền và vận hành ổn định lâu dài, inox vi sinh là lựa chọn đúng ngay từ đầu. Ngược lại, với các hệ thống kỹ thuật thông thường, inox công nghiệp sẽ giúp tiết kiệm chi phí mà vẫn đảm bảo hiệu quả.

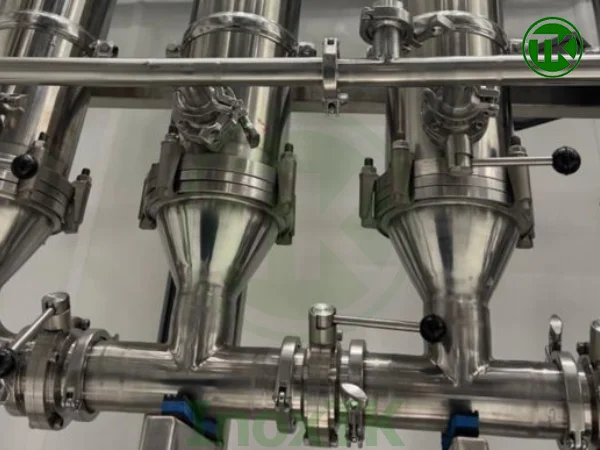

7. Ứng dụng của côn – cút – tê inox vi sinh theo từng ngành cụ thể

Côn, cút, tê inox vi sinh được sử dụng rộng rãi trong các hệ thống yêu cầu độ sạch cao, không tồn lưu chất và dễ CIP/SIP. Tùy từng ngành, yêu cầu kỹ thuật và cách bố trí phụ kiện sẽ khác nhau.

• Ngành thực phẩm – đồ uống: Ứng dụng trong dây chuyền sữa, bia, nước giải khát, nước mắm, nước trái cây. Cút 45°, 90° và tê đều giúp định hướng dòng chảy mượt, hạn chế đọng cặn, đảm bảo vệ sinh an toàn thực phẩm theo tiêu chuẩn GMP, HACCP.
• Ngành dược phẩm – mỹ phẩm: Sử dụng trong hệ thống chiết rót, chiết xuất, tuần hoàn dung dịch hoạt chất. Ưu tiên côn thu đồng tâm hoặc lệch tâm vi sinh để tránh bẫy khí, đảm bảo dòng chảy ổn định và đáp ứng yêu cầu khắt khe về Ra, mối hàn vi sinh.
• Hệ thống nước RO – nước tinh khiết: Côn – cút – tê vi sinh giúp kết nối và chuyển hướng đường ống trong các line cấp nước tinh khiết, nước WFI. Bề mặt đánh bóng tốt giúp hạn chế vi khuẩn bám và thuận tiện vệ sinh định kỳ.
• Dây chuyền CIP – SIP: Đây là môi trường yêu cầu cao về khả năng làm sạch và chịu nhiệt. Các phụ kiện vi sinh giúp dung dịch CIP lưu thông đều, không tồn đọng, tối ưu hiệu quả làm sạch toàn hệ thống.
• Nhà máy sản xuất tự động: Ứng dụng trong các hệ thống đường ống cố định, vận hành liên tục. Côn – cút – tê inox vi sinh giúp hệ thống ổn định lâu dài, ít bảo trì và phù hợp với sản xuất quy mô lớn.

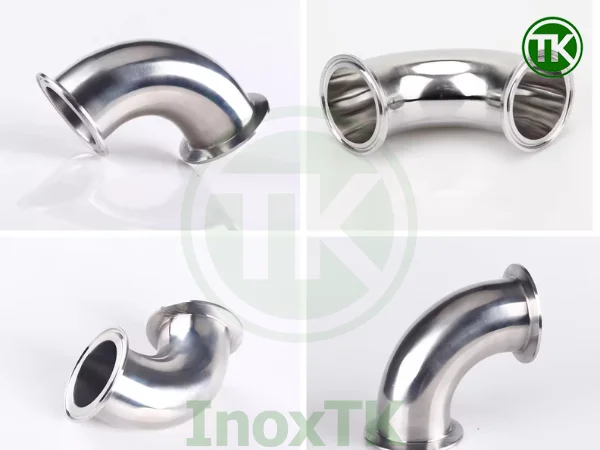

8. Những lỗi thường gặp khi chọn & lắp côn – cút – tê inox vi sinh

Trong thực tế, nhiều hệ thống dù sử dụng phụ kiện inox vi sinh nhưng vẫn gặp sự cố vận hành, nguyên nhân chủ yếu đến từ việc chọn sai loại hoặc lắp đặt không đúng tiêu chuẩn. Dưới đây là những lỗi phổ biến cần đặc biệt tránh.

Lỗi thường gặp	Hệ quả gây ra	Khuyến nghị
Chọn sai bán kính cút gây tụ cặn	Dòng chảy bị xoáy, tích tụ vi sinh	Ưu tiên cút vi sinh bán kính lớn
Dùng phụ kiện inox công nghiệp cho hệ vi sinh	Khó vệ sinh, không đạt tiêu chuẩn sạch	Chỉ dùng côn – cút – tê chuẩn vi sinh
Sai kích thước gây lệch tâm khi hàn	Giảm độ kín, phát sinh điểm chết	Kiểm tra chính xác OD – tiêu chuẩn ống
Bề mặt không đạt độ nhẵn Ra nhưng vẫn lắp	Bám cặn, khó CIP/SIP	Chọn sản phẩm có chứng nhận Ra

=> Lưu ý quan trọng: Với hệ thống vi sinh, sai ngay từ phụ kiện nhỏ nhất cũng có thể ảnh hưởng toàn bộ dây chuyền. Vì vậy, cần chọn đúng chủng loại, đúng tiêu chuẩn và thi công đúng kỹ thuật.

10. Báo giá & địa chỉ mua côn – cút – tê inox vi sinh uy tín

Giá côn – cút – tê inox vi sinh trên thị trường có sự chênh lệch tùy theo chủng loại và yêu cầu kỹ thuật của từng hệ thống. Để lựa chọn đúng sản phẩm với chi phí hợp lý, người mua cần nắm rõ các yếu tố ảnh hưởng trực tiếp đến giá thành.

• Vật liệu inox: Inox 304 có giá thấp hơn, phù hợp môi trường thông thường; inox 316/316L có khả năng chống ăn mòn cao, dùng cho dược phẩm, hóa chất nhẹ nên giá cao hơn.
• Kích thước: Đường kính càng lớn, độ dày càng cao thì chi phí gia công và vật liệu càng tăng.
• Kiểu kết nối: Côn – cút – tê hàn vi sinh thường có giá tốt hơn; loại clamp vi sinh tiện tháo lắp, gia công chính xác nên giá cao hơn.

Inox TK chuyên cung cấp côn – cút – tê inox vi sinh inox 304/316 đầy đủ kích thước, gia công chuẩn vi sinh, giá cạnh tranh, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh toàn quốc.
