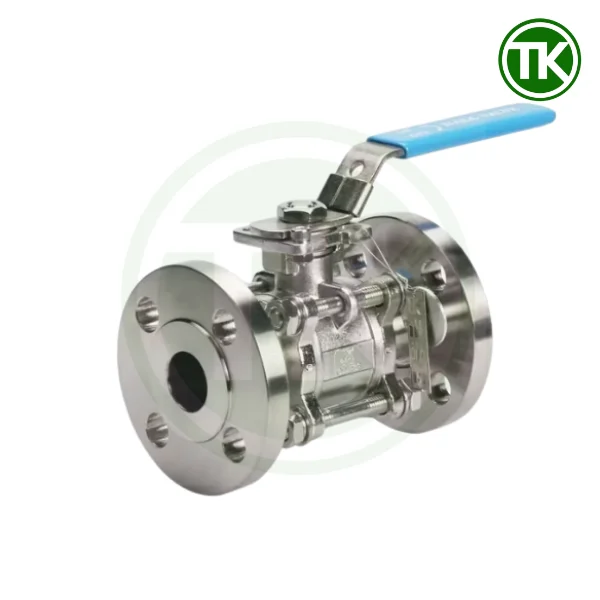

Van bi 3pc nối mặt bích inox tay gạt

1. Van bi 3PC nối mặt bích inox tay gạt là gì?

Van bi 3PC nối mặt bích inox tay gạt là loại van bi công nghiệp có thân van gồm 3 phần, hai đầu kết nối mặt bích và được đóng mở bằng tay gạt. Van dùng để đóng hoặc mở dòng chảy trong đường ống bằng cơ chế xoay bi van 90 độ.

Khác với van bi nối ren thường dùng cho các tuyến ống nhỏ, van bi 3PC nối mặt bích inox tay gạt phù hợp hơn với hệ thống đường ống công nghiệp có kích thước trung bình đến lớn. Kiểu kết nối mặt bích giúp van được cố định chắc chắn bằng bulong, chịu lực tốt hơn và thuận tiện hơn khi cần tháo lắp bảo trì trên hệ thống.

2. Cấu tạo và nguyên lý hoạt động của van bi 3PC nối mặt bích inox tay gạt

Van bi 3PC nối mặt bích inox tay gạt có cấu tạo gồm các chi tiết cơ khí lắp ghép với nhau để tạo nên khả năng đóng mở, làm kín và kết nối chắc chắn trên đường ống. Khi vận hành, van hoạt động theo cơ chế xoay bi van 90 độ thông qua tay gạt, giúp dòng chảy được mở ra hoặc chặn lại nhanh chóng.

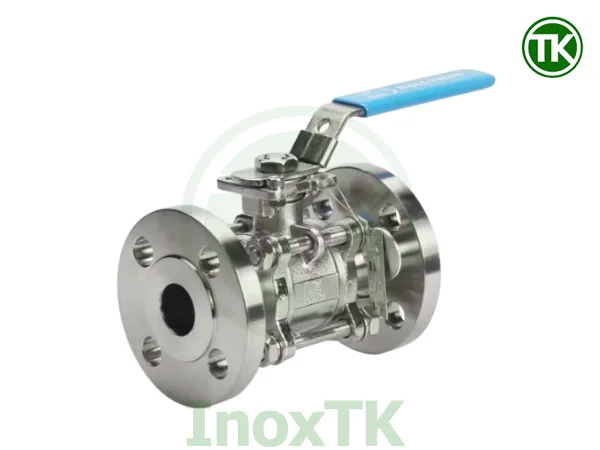

2.1. Cấu tạo van bi 3PC nối mặt bích inox tay gạt

Cấu tạo của van tập trung vào 6 bộ phận chính gồm thân van 3PC, bi van, gioăng làm kín, trục van, tay gạt và mặt bích kết nối. Mỗi bộ phận đảm nhận một vai trò riêng nhưng đều liên quan trực tiếp đến độ kín, độ bền và khả năng vận hành của van.

• Thân van 3PC: Là phần vỏ chính của van, được ghép từ 3 phần riêng biệt. Phần thân giữa chứa bi van, gioăng làm kín và trục van. Hai phần hai bên liên kết với mặt bích để lắp vào đường ống. Thiết kế này giúp van chắc chắn nhưng vẫn thuận tiện hơn khi cần kiểm tra hoặc bảo trì.
• Bi van inox: Là chi tiết nằm bên trong thân van, có dạng hình cầu và có lỗ xuyên tâm ở giữa. Khi lỗ bi trùng với hướng đường ống, dòng chảy đi qua. Khi bi xoay 90 độ, phần đặc của bi sẽ chặn dòng chảy lại.
• Gioăng làm kín PTFE: Là bộ phận ôm sát hai bên bi van, có nhiệm vụ tạo độ kín khi van đóng. PTFE có độ ma sát thấp nên giúp bi van xoay nhẹ hơn, đồng thời hỗ trợ hạn chế rò rỉ trong quá trình sử dụng.
• Trục van: Là chi tiết nối tay gạt bên ngoài với bi van bên trong. Khi người vận hành xoay tay gạt, trục van truyền lực xuống bi van để thay đổi trạng thái đóng hoặc mở.
• Tay gạt điều khiển: Là bộ phận dùng để vận hành van thủ công. Người dùng chỉ cần xoay tay gạt 90 độ để đóng hoặc mở van. Vị trí tay gạt cũng giúp nhận biết nhanh trạng thái van tại hiện trường.
• Mặt bích kết nối: Nằm ở hai đầu van, dùng để liên kết với mặt bích đường ống bằng bulong, đai ốc và gioăng mặt bích. Kiểu kết nối này tạo độ chắc chắn cao, phù hợp với các hệ thống đường ống công nghiệp kích thước trung bình đến lớn.

2.2. Nguyên lý hoạt động của van bi 3PC nối mặt bích inox tay gạt

Van bi 3PC nối mặt bích inox tay gạt hoạt động dựa trên chuyển động xoay 90 độ của bi van bên trong thân van. Khi người vận hành xoay tay gạt, lực sẽ được truyền qua trục van xuống bi van, làm thay đổi vị trí lỗ xuyên tâm của bi so với hướng dòng chảy.

Khi van ở trạng thái mở, tay gạt thường nằm song song với đường ống. Lúc này, lỗ xuyên tâm của bi van trùng với hướng dòng chảy, tạo đường dẫn thông suốt để lưu chất đi qua. Do kết cấu dòng chảy đi thẳng qua lỗ bi, van có khả năng đóng mở nhanh và ít gây cản trở dòng chảy khi mở hoàn toàn.

Khi cần đóng van, người vận hành xoay tay gạt 90 độ. Trục van sẽ kéo bi van xoay theo, làm cho lỗ xuyên tâm không còn trùng với hướng đường ống. Phần đặc của bi van lúc này chắn ngang dòng chảy, đồng thời gioăng PTFE ôm sát bề mặt bi để tạo độ kín và hạn chế rò rỉ.

Trong thực tế, van bi tay gạt vẫn có thể mở hé trong một số trường hợp tạm thời. Tuy nhiên, dòng van này phù hợp nhất với nhiệm vụ đóng mở hoàn toàn, không nên dùng như thiết bị điều tiết lưu lượng lâu dài. Khi bi van chỉ mở một phần trong thời gian dài, dòng chảy có thể tác động trực tiếp vào mép bi và gioăng làm kín, khiến gioăng nhanh mòn, bi van dễ xước và khả năng đóng kín của van giảm dần theo thời gian.

3. Điểm nổi bật của van bi 3PC nối mặt bích inox tay gạt

Van bi 3PC nối mặt bích inox tay gạt nổi bật ở thiết kế thân 3 phần, kiểu kết nối mặt bích chắc chắn và khả năng vận hành đơn giản bằng tay gạt. Đây là dòng van phù hợp cho các hệ thống đường ống công nghiệp cần đóng mở ổn định, dễ kiểm tra và thuận tiện hơn khi bảo trì.

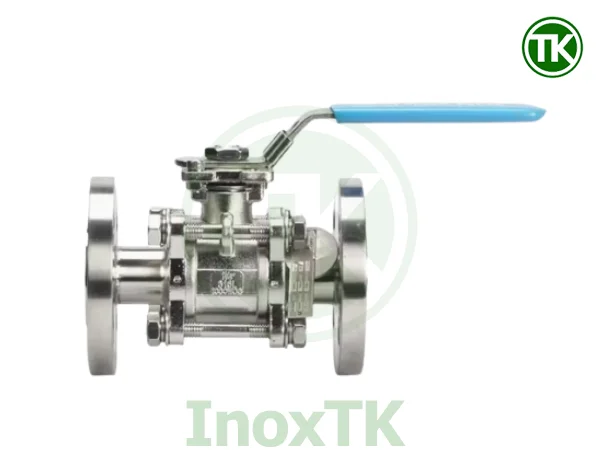

3.1. Thiết kế thân 3PC dễ bảo trì hơn van 1PC và 2PC

Van bi 3PC có thân gồm 3 phần lắp ghép, trong đó phần thân giữa chứa bi van, trục van và gioăng làm kín. So với van 1PC có thân đúc liền, dòng 3PC dễ kiểm tra bên trong hơn khi cần bảo trì. So với van 2PC, kết cấu 3PC cũng linh hoạt hơn vì cụm thân giữa được thiết kế tách biệt rõ ràng hơn.

Điểm mạnh của thiết kế này là giúp việc kiểm tra bi van, thay gioăng PTFE hoặc xử lý tình trạng van đóng mở nặng trở nên thuận tiện hơn. Vì vậy, van bi 3PC nối mặt bích inox tay gạt phù hợp với các hệ thống công nghiệp cần độ bền ổn định và có nhu cầu bảo trì định kỳ.

3.2. Kết nối mặt bích chắc chắn

Van sử dụng kết nối mặt bích nên được lắp với đường ống bằng bulong, đai ốc và gioăng làm kín. Kiểu kết nối này chắc chắn hơn nối ren, đặc biệt phù hợp với các tuyến ống công nghiệp có kích thước trung bình đến lớn.

Tại Việt Nam, các tiêu chuẩn mặt bích phổ biến thường gặp là JIS và BS. Trong đó, JIS 10K, BS PN10 và BS PN16 được sử dụng khá nhiều trong hệ thống đường ống công nghiệp. Khi chọn van, cần kiểm tra đúng tiêu chuẩn mặt bích của đường ống để tránh lệch lỗ bulong, sai bề mặt ép gioăng hoặc phát sinh rò rỉ khi vận hành.

3.3. Tay gạt đóng mở nhanh, dễ quan sát trạng thái van

Van được vận hành bằng tay gạt nên thao tác đóng mở khá đơn giản. Người dùng chỉ cần xoay tay gạt 90 độ là có thể chuyển van từ trạng thái mở sang đóng hoặc ngược lại, không cần bộ điều khiển tự động như đầu điện hay củ khí AT.

Một ưu điểm thực tế của tay gạt là dễ quan sát trạng thái van ngay tại hiện trường. Khi tay gạt song song với đường ống, van thường đang mở. Khi tay gạt vuông góc với đường ống, van thường đang đóng. Điều này giúp người vận hành kiểm tra nhanh tình trạng van trong quá trình sử dụng.

3.4. Vật liệu inox bền, phù hợp nhiều môi trường công nghiệp

Van bi 3PC nối mặt bích inox tay gạt thường được chế tạo từ inox 304 hoặc inox 316. Inox 304 phù hợp với các hệ thống nước, khí, dầu và môi trường ăn mòn nhẹ. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp hơn với môi trường có độ ẩm cao, hóa chất hoặc lưu chất có tính ăn mòn mạnh hơn.

Bên trong van thường sử dụng gioăng PTFE để làm kín quanh bi van. Loại gioăng này có độ ma sát thấp, giúp bi van xoay nhẹ hơn và hỗ trợ khả năng làm kín tốt trong quá trình đóng mở.

3.5. Phù hợp với hệ thống cần đóng mở ổn định, không yêu cầu tự động hóa

Dòng van này phù hợp với các vị trí cần đóng mở thủ công, tần suất vận hành không quá dày và không bắt buộc điều khiển từ xa. So với van điều khiển điện hoặc khí nén, van tay gạt có cấu tạo đơn giản hơn, dễ sử dụng hơn và không phụ thuộc vào nguồn cấp điều khiển.

Vì vậy, van bi 3PC nối mặt bích inox tay gạt thường được lựa chọn cho các tuyến ống công nghiệp cần sự ổn định, dễ vận hành và dễ bảo trì, nhưng chưa cần đến giải pháp tự động hóa.

4. Van bi 3PC nối mặt bích inox tay gạt dùng cho môi trường nào?

Van bi 3PC nối mặt bích inox tay gạt là dòng van công nghiệp, phù hợp với các hệ thống cần đóng mở dòng chảy ổn định, kết nối chắc chắn và vật liệu có khả năng chống ăn mòn tốt. Khi lựa chọn, cần căn cứ vào lưu chất, áp suất, nhiệt độ và vật liệu gioăng để đảm bảo van làm việc đúng điều kiện thực tế.

• Hệ thống nước công nghiệp: Van phù hợp cho các tuyến cấp thoát nước, nước xử lý, nước tuần hoàn hoặc các hệ thống cần đóng mở dòng chảy ổn định. Kiểu kết nối mặt bích giúp van lắp chắc trên đường ống có kích thước trung bình đến lớn.
• Hệ thống khí nén và khí công nghiệp: Van có thể sử dụng cho khí nén hoặc một số tuyến khí công nghiệp nếu áp suất, nhiệt độ và vật liệu làm kín phù hợp. Khi chọn van cho khí, cần kiểm tra kỹ áp suất làm việc và khả năng kín của van để tránh rò rỉ trong quá trình vận hành.
• Hệ thống dầu, dung môi và hóa chất nhẹ: Thân inox thép không gỉ kết hợp gioăng PTFE giúp van làm việc được với dầu, dung môi và một số hóa chất tương thích. Tuy nhiên, cần đối chiếu tính chất lưu chất với vật liệu inox và gioăng để tránh ăn mòn thân van hoặc làm hỏng gioăng làm kín.
• Đường ống công nghiệp cần tháo lắp bảo trì: Thiết kế thân 3PC và kết nối mặt bích phù hợp với các vị trí cần kiểm tra định kỳ. Khi cần bảo trì, người dùng có thể tháo cụm kết nối mặt bích để kiểm tra bi van, gioăng làm kín hoặc xử lý các vấn đề phát sinh trong quá trình sử dụng.

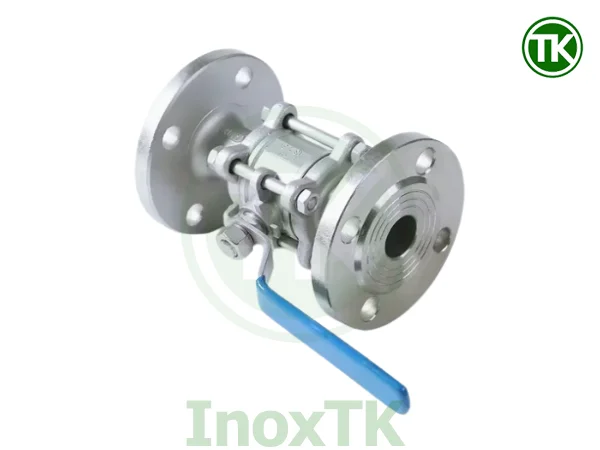

5. So sánh van bi 3PC nối mặt bích inox tay gạt với các dòng van bi khác

Để chọn đúng loại van, cần so sánh theo kết cấu thân, kiểu kết nối, khả năng bảo trì và vị trí lắp đặt. Van bi 3PC nối mặt bích inox tay gạt có lợi thế rõ ở những hệ thống cần kết nối chắc chắn, dễ kiểm tra và phù hợp đường ống công nghiệp kích thước trung bình đến lớn.

Qua bảng so sánh có thể thấy, van bi 3PC nối mặt bích inox tay gạt phù hợp hơn khi hệ thống cần một loại van vừa chắc chắn, vừa thuận tiện cho việc kiểm tra và bảo trì. Nếu tuyến ống nhỏ và ít cần tháo lắp, van bi 2PC nối ren sẽ kinh tế hơn. Nếu hệ thống dùng mặt bích nhưng gần như không cần can thiệp vào bên trong van, dòng van mặt bích thân liền có thể là lựa chọn đơn giản hơn.

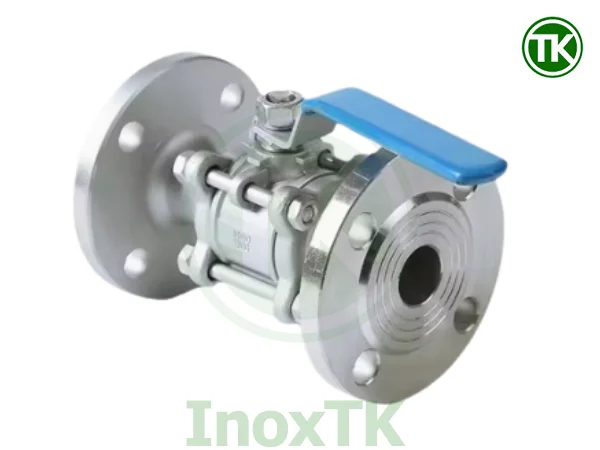

6. Lỗi thường gặp khi sử dụng van bi 3PC nối mặt bích inox tay gạt

Trong quá trình sử dụng, van bi 3PC nối mặt bích inox tay gạt có thể phát sinh một số lỗi nếu lắp đặt chưa đúng kỹ thuật, chọn sai tiêu chuẩn hoặc không kiểm tra định kỳ. Dưới đây là những lỗi thường gặp cần chú ý.

• Rò rỉ tại mặt bích: Thường do gioăng mặt bích bị lệch tâm, bulong siết không đều hoặc bề mặt mặt bích bị xước, bẩn, làm cho vị trí ép gioăng không kín.
• Rò rỉ tại trục van: Có thể do bộ làm kín trục bị mòn, lỏng hoặc lực siết tuyến trục không còn phù hợp sau một thời gian vận hành.
• Tay gạt bị nặng: Nguyên nhân thường đến từ cặn bám trong khoang bi, gioăng bị lão hóa, bi van ma sát lớn hoặc van ít được đóng mở trong thời gian dài.
• Van đóng không kín: Có thể do bi van bị xước, gioăng PTFE bị mòn hoặc có dị vật kẹt giữa bi van và seat làm kín.
• Chọn sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến khi thay thế van. Nếu chọn sai JIS, BS hoặc tiêu chuẩn khác, lỗ bulong có thể không khớp, hoặc lắp được nhưng bề mặt ép gioăng không đảm bảo độ kín.

Để hạn chế các lỗi trên, cần chọn đúng tiêu chuẩn mặt bích, đúng vật liệu và đúng áp lực làm việc ngay từ đầu. Trong quá trình lắp đặt, nên căn chỉnh gioăng đúng tâm, siết bulong đều theo thứ tự đối xứng và kiểm tra lại độ kín trước khi vận hành. Khi sử dụng lâu dài, cần kiểm tra định kỳ khu vực mặt bích, trục van, bi van và gioăng PTFE để phát hiện sớm tình trạng rò rỉ, đóng mở nặng hoặc van đóng không kín.

7. Bảng kích thước van bi 3PC nối mặt bích inox tay gạt

Bảng kích thước giúp người dùng đối chiếu nhanh size van trước khi lựa chọn và lắp đặt vào hệ thống đường ống. Với van bi 3PC nối mặt bích inox tay gạt, cần kiểm tra đúng kích thước DN, tiêu chuẩn mặt bích và không gian thao tác tay gạt để đảm bảo van lắp vừa, vận hành thuận tiện và không bị vướng trong quá trình sử dụng.

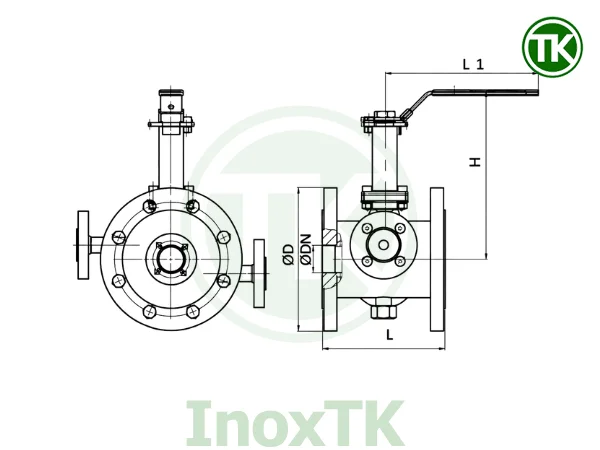

Bản vẽ kích thước van bi 3PC nối mặt bích inox tay gạt
Bảng kích thước van bi 3PC nối mặt bích inox tay gạt
Size	ØDn	ØD	L	L1	H
DN20	19	150	130	130	178
DN25	25	165	140	170	207
DN40	40	200	173	217	237
DN50	50	200	203	217	247
DN80	80	250	240	326	282
DN100	98	285	267	326	300

8. Mua van bi 3PC nối mặt bích inox tay gạt ở đâu uy tín?

Van bi 3PC nối mặt bích inox tay gạt là dòng van công nghiệp cần chọn đúng tiêu chuẩn ngay từ đầu, đặc biệt là kích thước DN, tiêu chuẩn mặt bích, vật liệu inox và áp lực làm việc. Nếu chọn sai, van có thể không lắp khớp với hệ thống hoặc phát sinh rò rỉ trong quá trình vận hành. Vì vậy, người mua nên ưu tiên nhà cung cấp có kinh nghiệm về vật tư đường ống inox công nghiệp và có khả năng tư vấn kỹ thuật rõ ràng.

Inox TK là đơn vị cung cấp vật tư inox công nghiệp và inox vi sinh, trong đó có các dòng van inox, mặt bích inox, ống inox và phụ kiện đường ống dùng cho nhiều hệ thống sản xuất, nhà máy và công trình công nghiệp.

Khi mua van bi 3PC nối mặt bích inox tay gạt tại Inox TK, khách hàng được hỗ trợ lựa chọn sản phẩm theo đúng nhu cầu sử dụng thực tế:

• Tư vấn đúng tiêu chuẩn mặt bích: Inox TK hỗ trợ khách kiểm tra và lựa chọn van theo các tiêu chuẩn phổ biến như JIS, BS hoặc tiêu chuẩn phù hợp với hệ thống đang sử dụng. Điều này giúp hạn chế tình trạng mua nhầm van, sai lỗ bulong hoặc không đồng bộ với mặt bích đường ống.
• Cung cấp đa dạng vật liệu và kích thước: Tùy theo môi trường làm việc, khách hàng có thể lựa chọn van inox 304 hoặc inox 316. Các kích thước được tư vấn theo DN đường ống, áp lực làm việc và điều kiện lắp đặt thực tế.
• Hàng hóa có nguồn gốc rõ ràng: Sản phẩm được cung cấp theo nhu cầu công trình, có thể hỗ trợ đầy đủ hóa đơn, chứng từ và CO-CQ theo từng đơn hàng cụ thể. Đây là yếu tố quan trọng với các dự án cần hồ sơ vật tư rõ ràng.
• Hỗ trợ nhanh cho đơn hàng công nghiệp: Với các khách hàng cần thay thế van, mua số lượng lớn hoặc cần đồng bộ cùng mặt bích, ống và phụ kiện, Inox TK có thể tư vấn trọn bộ để việc lắp đặt thuận tiện hơn.

Khách hàng cần mua van bi 3PC nối mặt bích inox tay gạt có thể liên hệ Inox TK để được tư vấn đúng kích thước, đúng tiêu chuẩn mặt bích và báo giá theo số lượng thực tế.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. FAQ – Câu hỏi thường gặp về van bi 3PC nối mặt bích inox tay gạt

9.1. Van bi 3PC nối mặt bích inox tay gạt khác gì van bi nối ren?

Van bi 3PC nối mặt bích sử dụng mặt bích, bulong và gioăng để kết nối với đường ống, phù hợp hơn với hệ thống công nghiệp kích thước trung bình đến lớn. Trong khi đó, van bi nối ren thường dùng cho đường ống nhỏ, áp lực vừa và các vị trí lắp đặt đơn giản hơn.

9.2. Van bi 3PC có ưu điểm gì so với van 1PC và 2PC?

Van bi 3PC có thân gồm 3 phần lắp ghép nên thuận tiện hơn khi cần kiểm tra, bảo trì hoặc thay thế gioăng làm kín. Van 1PC thường có thân liền nên khó can thiệp bên trong, còn van 2PC tuy dễ dùng hơn 1PC nhưng vẫn kém linh hoạt hơn dòng 3PC trong một số trường hợp bảo trì.

9.3. Nên chọn van inox 304 hay inox 316?

Inox 304 phù hợp với các hệ thống nước, khí, dầu và môi trường ăn mòn nhẹ. Inox 316 nên được ưu tiên khi hệ thống có hóa chất, độ ẩm cao hoặc lưu chất có tính ăn mòn mạnh hơn. Nếu chưa chắc chắn về môi trường sử dụng, nên cung cấp thông tin lưu chất để được tư vấn vật liệu phù hợp.

9.4. Van bi 3PC nối mặt bích có dùng để điều tiết lưu lượng được không?

Van có thể mở hé trong một số trường hợp tạm thời, nhưng không nên dùng để điều tiết lưu lượng lâu dài. Dòng van bi tay gạt phù hợp nhất với nhiệm vụ đóng mở hoàn toàn. Nếu dùng để điều tiết thường xuyên, gioăng PTFE và bi van có thể nhanh mòn hơn, làm giảm khả năng đóng kín của van.

9.5. Cần kiểm tra gì trước khi mua van bi 3PC nối mặt bích inox tay gạt?

Trước khi mua, cần kiểm tra kích thước DN, tiêu chuẩn mặt bích, vật liệu inox, áp lực làm việc, nhiệt độ và loại lưu chất sử dụng. Trong đó, tiêu chuẩn mặt bích là yếu tố rất quan trọng vì nếu chọn sai JIS, BS hoặc tiêu chuẩn khác, van có thể không lắp khớp với đường ống hiện có.

9.6. Van bi 3PC nối mặt bích inox tay gạt phù hợp với môi trường nào?

Van phù hợp với nhiều hệ thống công nghiệp như nước, khí, dầu, dung môi và một số hóa chất tương thích với inox và gioăng PTFE. Tuy nhiên, với môi trường hóa chất hoặc nhiệt độ cao, cần kiểm tra kỹ khả năng tương thích vật liệu trước khi lựa chọn.
