Mặt bích hàn bọc đúc – Socket weld flange

Mặt bích hàn bọc đúc là một phụ kiện quan trọng không thể thiếu trong nhiều hệ thống công nghiệp hiện nay. Loại mặt bích này mang lại những ưu điểm vượt trội, giúp nâng cao hiệu suất và độ bền của hệ thống. Để hiểu rõ hơn về mặt bích hàn bọc đúc, cùng InoxTK theo dõi bài viết dưới đây.

Mặt bích hàn bọc đúc là gì?

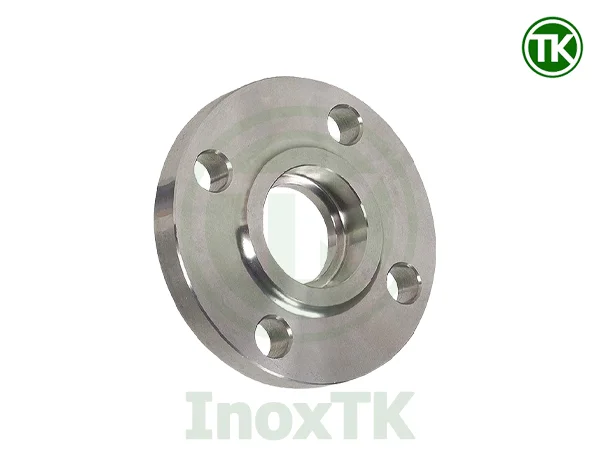

Mặt bích hàn bọc đúc ( tên tiếng Anh là Socket Weld Flange) là một phụ kiện được sử dụng để kết nối các đường ống trong các hệ thống công nghiệp. Đây là loại mặt bích được sản xuất bằng phương pháp đúc nguyên khối hoặc được tiện CNC để cho ra một sản phẩm hoàn chỉnh, có độ hoàn thiện cao, kết cấu chắc chắn.

Loại mặt bích hàn bọc đúc này có một đặc điểm là phía mặt trong của lỗ tâm có phần gờ nhô ra để ngăn không cho ống xuyên qua. Phần này còn được gọi là phần bọc đúc, là đặc điểm nhận dạng dễ dàng nhất của loại bích này.

Thông số kỹ thuật

• Vật liệu: Inox. gang, thép, thép mạ kẽm,…
• Kích thước: DN15 – DN200 (tương ứng ½’’ – 8’’)
• Tiêu chuẩn lắp đặt: ANSI, DIN, BS, JIS
• Áp suất làm việc: PN6, PN10, PN16, PN25, PN40,…
• Xuất xứ: Trung Quốc

Cách lắp đặt mặt bích hàn bọc đúc

Cách thức lắp đặt mặt bích hàn bọc đúc cũng tương đối đơn giản. Tuy nhiên thì vẫn đòi hỏi kỹ thuật viên phải có tay nghề để thực hiện các mối hàn một cách tỉ mỉ nhất.

Các bước thực hiện như sau:

• Đưa ống vào bên trong mặt bích inox để làm sao đầu ống cách phần bọc đúc khoảng 1/16″ tức khoảng 1.6mm.
• Mối hàn sẽ được thực hiện ở vị trí tiếp xúc giữa ống và mặt bích ở bên ngoài.

Ưu điểm của bích hàn bọc đúc

Mặt bích hàn bọc đúc có những ưu điểm nổi bật như:

• Tạo kết nối chắc chắn, an toàn và hiệu quả.
• Chịu áp lực và nhiệt độ tốt. Nhờ có thiết kế nguyên khối giúp sản phẩm có khả năng làm việc trong điều kiện khắc nghiệt.
• Tuổi thọ cao: Ít bị biến dạng hay nứt vỡ trong quá trình sử dụng.
• Độ kín cao: Giảm thiểu nguy cơ rò rỉ lưu chất ra môi trường bên ngoài.

Tính ứng dụng của mặt bích hàn bọc đúc

Mặt bích hàn bọc đúc có nhiều ứng dụng trong các ngành công nghiệp, bao gồm:

• Ngành dầu khí: Dùng để kết nối các đường ống dẫn dầu, khí và các thiết bị liên quan trong các giàn khoan, nhà máy chế biến, và các hệ thống vận chuyển.

• Ngành hóa chất: Bích hàn bọc inox được sử dụng trong các hệ thống đường ống dẫn hóa chất, dung môi, axit, và các chất dễ ăn mòn khác.

• Ngành điện lực: Dùng trong các nhà máy điện, nơi các đường ống cần chịu nhiệt độ và áp suất cao.

• Ngành đóng tàu: Mặt bích hàn bọc đúc chất liệu inox cũng được sử dụng trong các hệ thống đường ống của tàu, nhờ vào khả năng chống ăn mòn tốt trong môi trường nước biển.

• Xử lý nước và nước thải: Ứng dụng trong các hệ thống xử lý nước sạch và nước thải, nơi cần các phụ kiện có khả năng chống ăn mòn và đảm bảo tính kín khít.

Cách lựa chọn bích hàn bọc đúc phù hợp

Việc lựa chọn mặt bích SW phù hợp là rất quan trọng để đảm bảo tính toàn vẹn và an toàn của hệ thống đường ống. Khi lựa chọn, cần xem xét các yếu tố sau:

• Yêu cầu kỹ thuật của hệ thống đường ống: Bao gồm đường kính, độ dày và loại ống, để đảm bảo mặt bích phù hợp với kích thước và đặc tính của hệ thống.

• Môi trường hoạt động của hệ thống đường ống: Môi trường làm việc như hóa chất, dầu khí, nước hay các yếu tố khác sẽ liên quan đến lựa chọn vật liệu và khả năng chống ăn mòn của mặt bích. Nếu sử dụng các chất lỏng có tính ăn mòn cao thì nên sử dụng mặt bích inox để đảm bảo độ bền và tuổi thọ của hệ thống.

• Áp suất và nhiệt độ của hệ thống đường ống: Cần xem xét mức áp suất và nhiệt độ làm việc để chọn mặt bích có khả năng chịu được điều kiện làm việc mà không gặp phải sự cố hỏng hóc.
