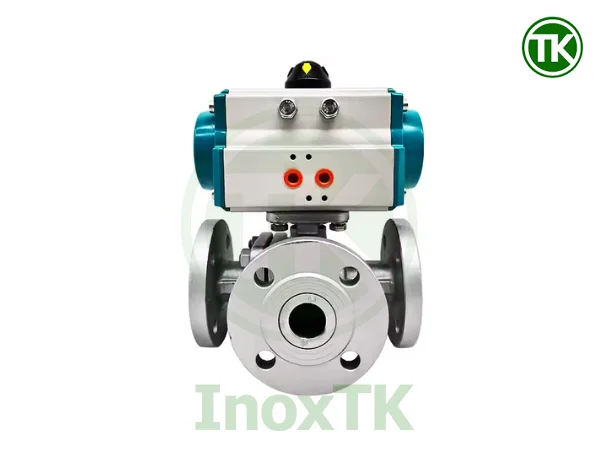

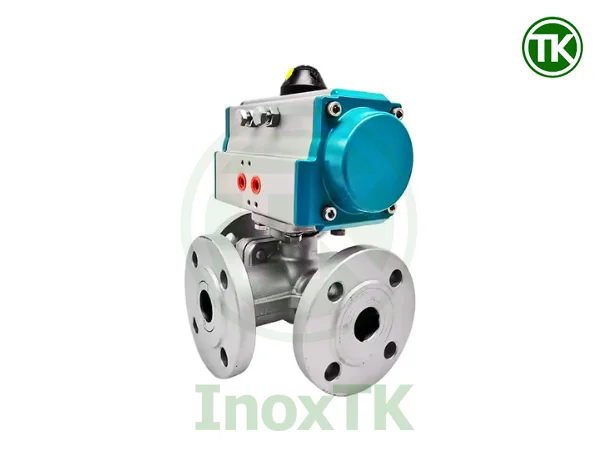

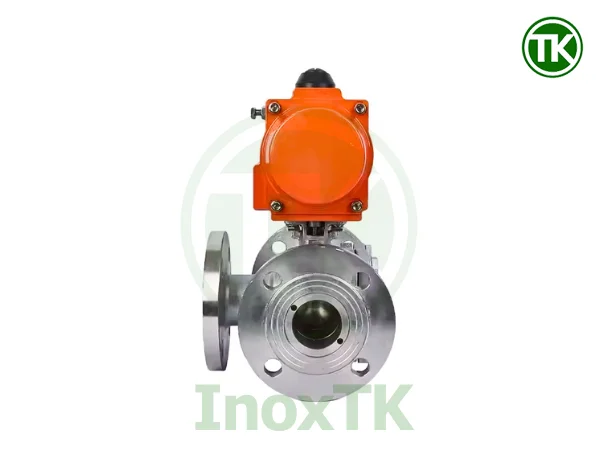

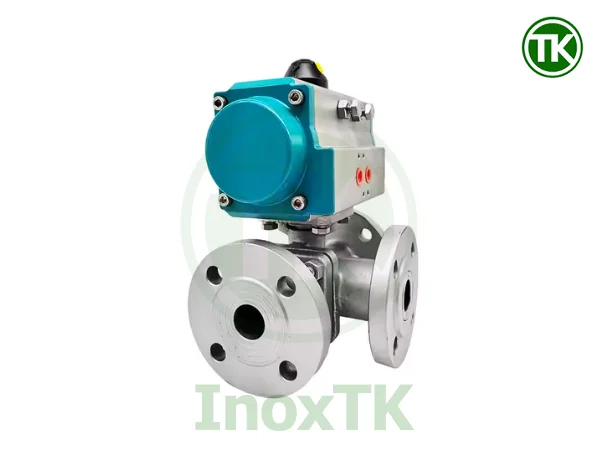

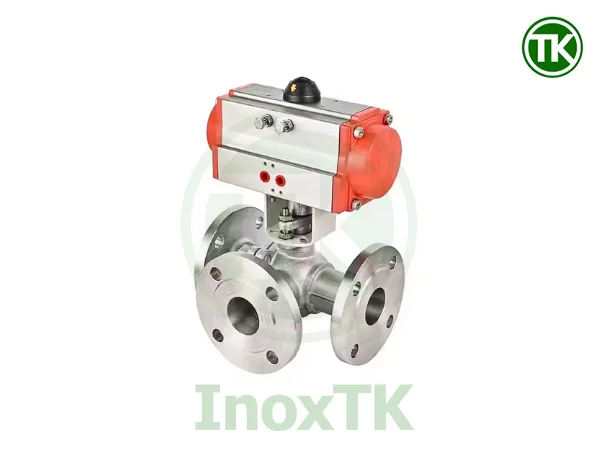

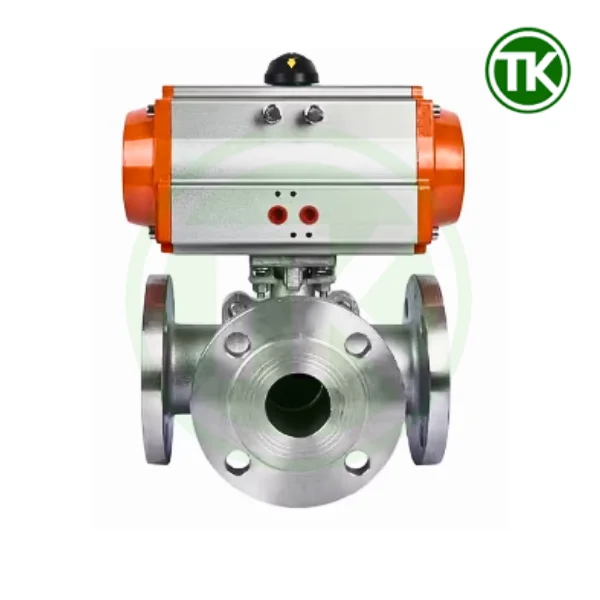

Van bi 3 ngả mặt bích khí nén inox

1. Van bi 3 ngả mặt bích khí nén inox là gì?

Van bi 3 ngả mặt bích khí nén inox là một thiết bị đóng/mở dòng chảy tự động, hoạt động bằng bộ điều khiển khí nén, với thân van có 3 cửa kết nối dạng mặt bích. Thiết kế 3 ngả giúp điều hướng chất lỏng theo nhiều hướng khác nhau: chia nhánh, chuyển dòng hoặc trộn dòng. Đây là một dạng van bi có khả năng kết nối chắc chắn nhờ mặt bích inox, đồng thời tích hợp bộ truyền động khí nén giúp vận hành hoàn toàn tự động.

• 3 ngả (3-way): Cho phép dòng chảy đi từ 1 cửa đến 2 cửa còn lại hoặc theo mô hình trộn – chia linh hoạt
• Kết nối mặt bích: Tăng độ kín và khả năng chịu áp, dễ lắp đặt vào đường ống lớn
• Bộ điều khiển khí nén: Tự động đóng/mở hoặc xoay bi van thông qua áp lực khí

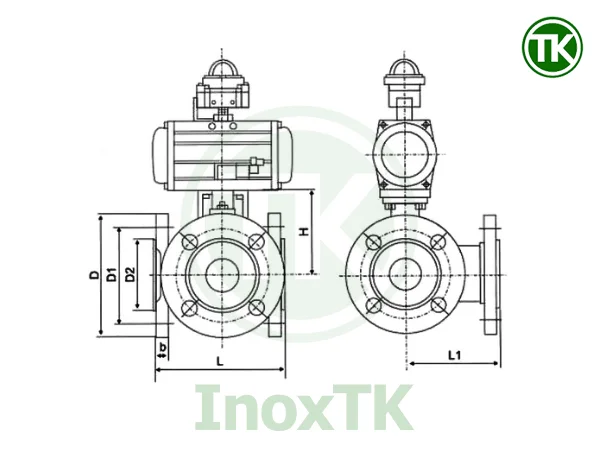

2. Cấu tạo chi tiết của van bi 3 ngả mặt bích khí nén

Để hiểu rõ khả năng vận hành, ta cần đi sâu vào cấu tạo chi tiết của van bi 3 ngả mặt bích khí nén inox.

2.1. Thân van

• Thân van là bộ phận chính làm bằng inox thép không gỉ bao quanh các bộ phận khác và kết nối với hệ thống đường ống inox công nghiệp.
• Kết nối với đường ống bằng mặt bích.
• Có 3 cửa, cho phép dòng lưu chất đi qua theo nhiều hướng khác nhau.

2.2. Bi van (ball)

• Hình dạng: Là quả cầu rỗng bên trong có khoét lỗ (L hoặc T) tùy theo cách điều khiển dòng.
• Chức năng: Khi xoay bi van, lỗ khoét bên trong sẽ kết nối các ngả dòng khác nhau, tạo thành dòng đi theo hướng mong muốn.
• Vật liệu: Thường làm bằng inox 304 hoặc 316, để đảm bảo độ kín khi tiếp xúc với gioăng làm kín.

2.3. Bộ truyền động khí nén

• Cấu tạo: Gồm các bộ phận như vỏ hợp kim nhôm, piston đối xứng, lò xo (với van tác động đơn), trục truyền lực kết nối với bi van.
• Cơ chế hoạt động: Khí nén được đưa vào để đẩy piston, piston truyền lực qua trục khiến bi van xoay. Việc xoay này sẽ dẫn đến việc thay đổi hướng dòng chảy bên trong.
• Phân loại:
  • Tác động đơn: Van tự trở về vị trí đóng khi ngắt khí (nhờ lò xo).
  • Tác động kép: Cần khí nén cho cả hai hành trình đóng và mở, điều khiển chính xác hơn.

2.4. Trục van

Trục van là một thanh kim loại kết nối bi van với bộ điều khiển khí nén. Khi bộ điều khiển khí nén tác động, trục van sẽ xoay, kéo theo sự xoay của bi van để điều hướng dòng chảy.

2.5. Gioăng làm kín

Gioăng làm kín, thường được làm từ các loại vật liệu như Teflon, được đặt xung quanh bi van và các vị trí khác để ngăn chặn lưu chất bị rò rỉ ra ngoài.

3. Nguyên lý hoạt động của van bi 3 ngả mặt bích khí nén inox

Hiểu được cách thức van vận hành là điều quan trọng trong việc lựa chọn đúng loại van khí nén inox phù hợp với hệ thống. Van hoạt động dựa trên áp suất khí nén tác động lên bộ truyền động, làm xoay bi van bên trong theo một góc xác định.

Khi khí nén đi vào khoang của bộ điều khiển, piston sẽ dịch chuyển tạo mô-men xoắn lên trục, từ đó xoay bi van. Tùy theo kiểu khoét bi (T-port hoặc L-port), dòng chảy sẽ được kết nối hoặc chuyển hướng theo nhu cầu.

• L-port: Cho phép kết nối giữa 2 trong số 3 cổng van, cổng còn lại sẽ bị chặn.
• T-port: Cho phép kết nối đồng thời cả 3 cổng hoặc luân phiên giữa các hướng dòng.

4. Phân loại van bi 3 ngả mặt bích khí nén inox

Tùy theo mục đích sử dụng và điều kiện lắp đặt, van bi 3 ngả mặt bích khí nén inox được chia thành nhiều loại khác nhau. Việc phân loại giúp lựa chọn đúng dòng van phù hợp với yêu cầu kỹ thuật của hệ thống.

4.1. Theo hình dạng dòng chảy: L-port và T-port

• L-port: Chuyên dùng để chuyển hướng dòng chảy giữa hai cửa. Không cho phép kết nối đồng thời ba hướng.
• T-port: Linh hoạt hơn, có thể sử dụng để chia dòng, trộn dòng hoặc luân chuyển dòng giữa ba cửa.

4.2. Theo số tác động của bộ truyền động: đơn – kép

• Tác động đơn: Thích hợp cho hệ thống cần đảm bảo an toàn khi mất áp khí (van sẽ tự động đóng).
• Tác động kép: Cần khí cho cả 2 hành trình, phù hợp với hệ thống điều khiển PLC hoặc yêu cầu kiểm soát chính xác.

4.3. Theo chất liệu thân van: inox 304 – inox 316

• Inox 304: Thường dùng trong môi trường nước sạch, khí nén thông thường.
• Inox 316: Ưu tiên trong hệ thống dẫn hóa chất, axit nhẹ hoặc môi trường ăn mòn cao.

4.4. Theo tiêu chuẩn mặt bích: JIS – ANSI – DIN

• JIS: Tiêu chuẩn Nhật, phù hợp với hạ tầng ống phổ biến tại Việt Nam.
• ANSI: Chuẩn Mỹ, thường gặp trong các nhà máy công nghệ cao, xuất khẩu.
• DIN: Chuẩn châu Âu, có độ chính xác và độ kín cao.

5. Ưu điểm nổi bật của van bi 3 ngả mặt bích khí nén inox

Sau khi tìm hiểu các yếu tố cấu tạo và phân loại, giờ là lúc nhìn nhận rõ những lợi ích mà dòng van bi 3 ngả khí nén nối bích mang lại cho hệ thống công nghiệp. Không chỉ nổi bật về mặt cơ khí, loại van này còn tối ưu về mặt vận hành và hiệu suất sử dụng lâu dài.

5.1. Điều khiển tự động hóa hiệu quả

Van khí nén giúp loại bỏ thao tác thủ công, mang lại sự chính xác và đồng nhất trong quá trình đóng mở. Đặc biệt trong dây chuyền tự động hóa hoặc hệ thống có nhiều điểm điều khiển phân tán, điều khiển khí nén giúp tiết kiệm nhân công và tránh sai số do con người.

5.2. Kết nối mặt bích chắc chắn

Kiểu kết nối mặt bích mang lại sự ổn định vượt trội cho các đường ống có đường kính lớn và áp lực cao. Không chỉ đảm bảo độ kín cao, mặt bích còn dễ dàng tháo lắp khi cần bảo trì, thay thế hoặc nâng cấp hệ thống.

5.3. Thiết kế 3 ngả linh hoạt

Sự linh hoạt trong điều hướng dòng giúp van có thể vừa chia dòng từ một nguồn ra hai hướng, vừa trộn hai dòng vào một ngõ ra, hoặc chuyển đổi dòng giữa các ngả theo yêu cầu vận hành. Đây là yếu tố không thể thiếu trong hệ thống xử lý đa dòng.

5.4. Tuổi thọ cao – dễ bảo trì

Vật liệu inox và kết cấu giúp van có độ bền cao trong môi trường công nghiệp khắc nghiệt. Ngoài ra, thiết kế ba mảnh cho phép tháo rời phần giữa mà không cần tháo hai đầu kết nối – một lợi thế lớn khi bảo trì nhanh.

6. Ứng dụng trong hệ thống công nghiệp

Với những ưu điểm đã phân tích, van bi 3 ngả mặt bích khí nén inox được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Dưới đây là một số ngành tiêu biểu mà dòng van này đang phát huy hiệu quả rõ rệt.

6.1. Ngành xử lý nước và nước thải

Trong các hệ thống xử lý nước sạch hoặc nước thải, việc điều hướng dòng giữa các bể chứa, bồn phản ứng hoặc hệ thống lọc là rất phổ biến. Van điều khiển khí nén cho phép luân phiên dòng chảy giữa các cụm chức năng, hỗ trợ vận hành tự động, chính xác và an toàn.

6.2. Ngành hóa chất và năng lượng

Đây là những lĩnh vực yêu cầu thiết bị van phải có độ kín cao, khả năng chống ăn mòn tốt và phản ứng nhanh với tín hiệu điều khiển. Van inox 316 với kết nối mặt bích và điều khiển khí nén là lựa chọn tối ưu cho các hệ thống phân phối hóa chất, khí đốt hoặc hơi nóng.

6.3. Ngành sản xuất giấy và dệt nhuộm

Trong dây chuyền công nghiệp giấy và dệt, việc pha trộn dòng chất lỏng, hóa chất nhuộm hoặc nước sạch cần sự linh hoạt và điều chỉnh liên tục. Van 3 ngả T-port hoặc L-port đáp ứng tốt yêu cầu chia dòng hoặc chuyển dòng qua các bồn, tank khác nhau.

6.4. Hệ thống dẫn khí và dầu công nghiệp

Ở các xưởng cơ khí, nhà máy luyện kim hoặc hệ thống nồi hơi, việc phân phối khí nén, dầu thủy lực hoặc chất truyền nhiệt cần những dòng van có độ bền và độ kín tuyệt đối. Van bi mặt bích khí nén đáp ứng tốt cả về hiệu suất và độ an toàn.

7. Lưu ý khi lựa chọn và lắp đặt

Việc lựa chọn đúng loại van và thực hiện lắp đặt chính xác là yếu tố then chốt giúp hệ thống vận hành ổn định, tránh rò rỉ và hư hỏng. Dưới đây là những lưu ý quan trọng bạn cần nắm rõ.

7.1. Chọn đúng loại port (L-port hoặc T-port)

• L-port: Phù hợp cho hệ thống chỉ yêu cầu chuyển dòng giữa hai cửa. Tránh sử dụng trong trường hợp cần chia hoặc trộn dòng.
• T-port: Linh hoạt hơn, có thể dùng cho cả chia dòng, chuyển dòng hoặc trộn dòng. Tuy nhiên, cần đảm bảo hướng lắp đặt chính xác để vận hành đúng sơ đồ dòng.

7.2. Kiểm tra tiêu chuẩn mặt bích đồng bộ

Van và hệ thống ống cần cùng tiêu chuẩn mặt bích (JIS, ANSI, DIN) để tránh lệch lỗ bulong hoặc sai kích thước vòng đệm. Nếu không tương thích, cần sử dụng mặt bích chuyển hoặc thay đổi đầu nối, gây tốn chi phí và thời gian.

7.3. Hướng lắp đặt và định vị van

Van bi 3 ngả mặt bích khí nén inox phải được lắp theo đúng chiều dòng chảy và sơ đồ port được khắc/mã hóa trên thân van. Nên đặt van ở vị trí dễ tiếp cận để thuận tiện bảo trì, kiểm tra rò rỉ hoặc thay thế bộ khí nén.

7.4. Kiểm tra đường ống và vệ sinh trước khi lắp

Trước khi lắp đặt van, cần vệ sinh sạch bên trong đường ống, loại bỏ cặn bẩn hoặc hạt kim loại có thể làm hỏng gioăng hoặc xước bi van. Nên kiểm tra độ đồng trục giữa hai mặt bích và sử dụng gioăng đệm đúng chuẩn để tăng độ kín.

8. Địa chỉ cung cấp van bi 3 ngả mặt bích khí nén

Inox TK là đơn vị chuyên cung cấp các dòng van công nghiệp chất lương cao như van bi 3 ngả mặt bích khí nén inox, nhập khẩu chính hãng:

• Hàng hóa chính hãng 100%, CO-CQ đầy đủ: Nhập khẩu trực tiếp từ nhà sản xuất – không qua trung gian, có đầy đủ giấy tờ chứng minh nguồn gốc, vật liệu.
• Kho hàng quy mô lớn – đa dạng chuẩn mặt bích: Có sẵn các dòng van port L, port T, đủ chuẩn JIS – ANSI – DIN từ DN15 đến DN100.
• Giá thành hợp lý, giao nhanh toàn quốc.
• Đối tác uy tín: Được tin dùng bởi nhiều doanh nghiệp lớn như Vinamilk, Sabeco, IDP, Cozy, Dược Hoa Linh…

Liên hệ ngay với Inox TK để được tư vấn kỹ thuật chi tiết, báo giá nhanh chóng và hỗ trợ giải pháp phù hợp nhất với hệ thống của bạn!
