Van bi 3PC khí nén nối hàn

Trong môi trường sản xuất ngày càng tự động hóa, việc lựa chọn van điều khiển phù hợp là yếu tố quyết định đến hiệu quả và độ tin cậy của cả hệ thống. Trong số các loại van công nghiệp hiện nay, van bi 3PC khí nén nối hàn nổi lên như một lựa chọn toàn diện, đặc biệt phù hợp với những hệ thống yêu cầu độ kín cao, áp suất lớn và vận hành ổn định lâu dài.

Bài viết này sẽ giúp bạn hiểu rõ về cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng và lưu ý khi lựa chọn dòng van này – đồng thời cung cấp các thông tin kỹ thuật quan trọng để đưa ra quyết định chính xác.

1. Van bi 3PC khí nén nối hàn là gì?

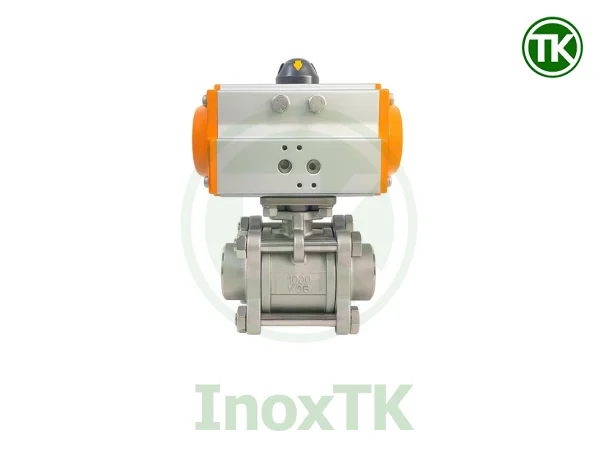

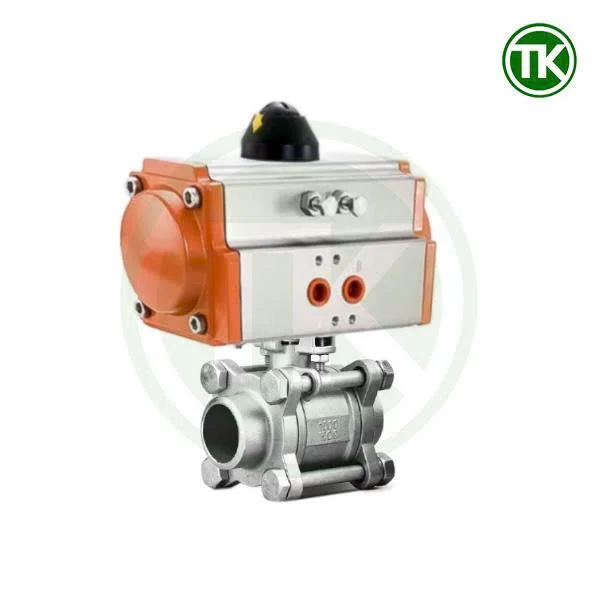

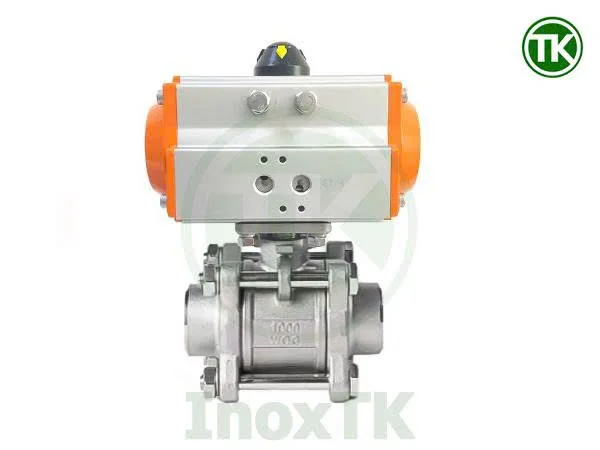

Van bi 3PC khí nén nối hàn là loại van bi công nghiệp được thiết kế với ba phần thân tách rời nhau (3PC – Three Piece), được ghép lại bằng hệ thống bulong. Van sử dụng bộ điều khiển khí nén để tự động hóa quá trình đóng/mở, thay vì thao tác bằng tay. Hai đầu của van được kết nối với đường ống inox công nghiệp thông qua phương pháp hàn, tạo nên một mối nối chắc chắn, kín tuyệt đối và chịu áp suất cao.

So với các loại van bi 3PC khí nén nối ren hoặc van bi 3PC khí nén nối clamp, van nối hàn mang lại độ an toàn vượt trội và tuổi thọ dài hơn – điều này cực kỳ quan trọng trong các ngành công nghiệp hóa chất, nhiệt điện, xử lý nước, hay khí nén áp lực cao.

Ngoài ra, nhờ cấu trúc ba mảnh, van còn được gọi là van bi 3 mảnh khí nén nối hàn, dễ dàng tháo rời phần giữa để vệ sinh, bảo trì mà không cần tháo toàn bộ đường ống.

Thông số kỹ thuật:

• Kích thước danh định: DN15 – DN100
• Vật liệu thân: Inox 304 / Inox 316
• Gioăng làm kín: Teflon
• Bộ điều khiển: Khí nén
• Kiểu điều khiển: Khí nén tác động đơn / tác động kép
• Kết nối: Hàn (socket weld / butt weld)
• Môi trường làm việc: Nước, hoá chất, khí,..
• Xuất xứ: Trung Quốc

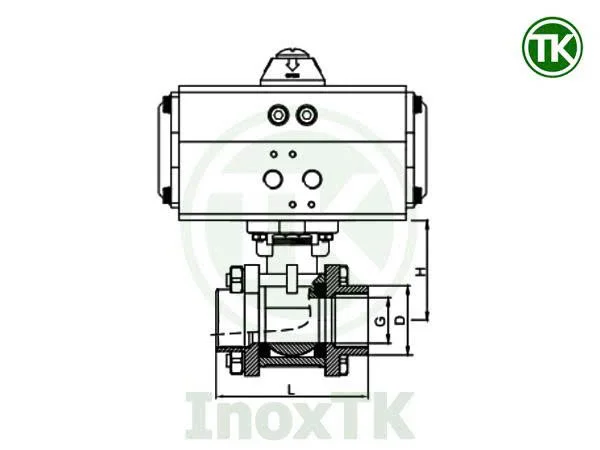

2. Cấu tạo chi tiết của van bi 3PC khí nén nối hàn

Một trong những điểm mạnh của dòng van 3PC khí nén nối hàn nằm ở cấu tạo tối ưu hóa cho vận hành công nghiệp. Các bộ phận chính bao gồm:

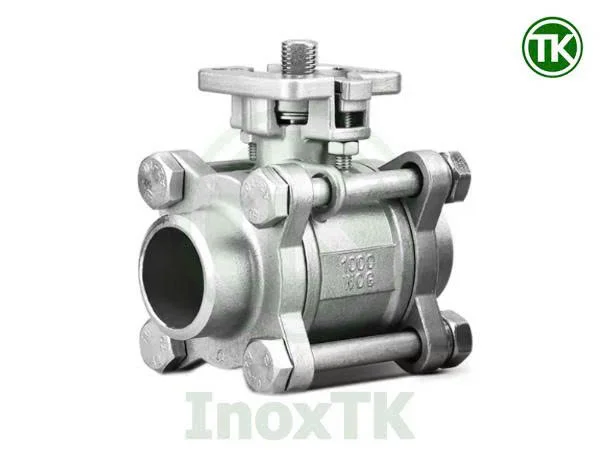

2.1. Thân van ba mảnh (3PC)

• Phần thân được chia làm ba mảnh: hai đầu kết nối với ống và một phần thân giữa chứa bi van. Thiết kế ba mảnh giúp tháo rời phần thân giữa để bảo trì, thay thế gioăng, bi van mà không phải tháo cả hệ thống.
• Vật liệu thân van thường là inox 304 hoặc inox 316 – có khả năng chịu nhiệt, chống ăn mòn tốt, phù hợp với môi trường khắc nghiệt.

2.2. Bi van

Bi van là thành phần xoay để đóng/mở dòng chảy. Bi thường được gia công chính xác, đánh bóng bề mặt để đảm bảo độ kín khi đóng và giảm lực ma sát khi xoay. Bi van thường được làm từ inox thép không gỉ, đảm bảo không bị rỉ sét khi tiếp xúc với chất lỏng hoặc khí ăn mòn nhẹ.

2.3. Trục van

Trục van nối từ bộ điều khiển đến bi van. Khi bộ truyền động khí nén tác động, trục sẽ quay theo góc 90°, kéo theo bi van xoay để đóng hoặc mở dòng chảy. Trục được thiết kế để chịu lực xoay lớn và có gioăng làm kín nhằm tránh rò rỉ ra môi trường.

2.4. Gioăng làm kín

Gioăng có vai trò ngăn dòng chảy rò rỉ qua các khe hở. Chất liệu phổ biến là Teflon – chịu được nhiệt độ cao, kháng hóa chất và không bị biến dạng trong điều kiện áp suất lớn.

2.5. Bộ điều khiển khí nén

Củ khí AT là phần “bộ não” của van. Có hai loại chính:

• Tác động đơn: Khi có khí, van mở; khi mất khí, lò xo sẽ đưa van về trạng thái ban đầu (thường là đóng).
• Tác động kép: Cần cấp khí cho cả hai hành trình mở và đóng – phù hợp với hệ thống điều khiển tự động bằng PLC hoặc tín hiệu từ xa.

3. Nguyên lý hoạt động của van bi 3PC khí nén nối hàn

Van bi 3PC khí nén nối hàn hoạt động theo nguyên lý chuyển đổi khí nén thành chuyển động xoay:

• Khí nén được cấp vào buồng điều khiển → pít-tông dịch chuyển hoặc bánh răng quay.
• Lực này tác động lên trục van → trục xoay → kéo bi van xoay 90 độ.
• Bi van xoay lỗ xuyên tâm ra khỏi trục dòng → dòng chảy bị chặn.
• Khi xoay lại, dòng chảy được phép lưu thông.

Nếu sử dụng bộ tác động đơn, van sẽ tự động quay về trạng thái đóng khi mất khí nhờ lực đàn hồi của lò xo. Đây là tính năng quan trọng trong các hệ thống yêu cầu độ an toàn cao.

4. Ưu điểm nổi bật van bi 3PC khí nén nối hàn

Dòng van 3PC khí nén nối hàn này được ưa chuộng trong công nghiệp nhờ hàng loạt ưu điểm kỹ thuật vượt trội:

• Độ kín tuyệt đối: Kết nối hàn loại bỏ hoàn toàn nguy cơ rò rỉ tại các mối nối – điều thường xảy ra với ren hoặc clamp. Đặc biệt hữu ích trong các hệ thống dẫn hơi nóng, khí dễ cháy, hóa chất độc hại.
• Vận hành tự động, không cần thao tác tay như van bi 3PC tay gạt: Khí nén giúp van đóng/mở nhanh, chính xác, không phụ thuộc vào con người – thích hợp cho dây chuyền sản xuất tự động.
• Tuổi thọ cao, ít bảo trì: Nhờ vật liệu inox và thiết kế ba mảnh dễ bảo trì, van có thể vận hành hàng chục nghìn chu kỳ mà không giảm hiệu suất.
• Đa dạng kích thước, dễ thay thế: Van có nhiều kích cỡ (DN15 đến DN100), có thể thay thế hoặc nâng cấp linh hoạt mà không phải thay đổi toàn hệ thống.

5. Ứng dụng thực tế van bi 3PC khí nén nối hàn

Van điều khiển khí nén được sử dụng trong nhiều ngành công nghiệp, bao gồm:

• Nhà máy hóa chất: Hệ thống vận chuyển hóa chất yêu cầu van có độ kín cao và vật liệu có khả năng chống ăn mòn tốt. Kết nối hàn giúp đảm bảo an toàn tuyệt đối trong môi trường nguy hiểm.
• Hệ thống dẫn hơi nóng, khí nén áp lực cao: Khí nén, hơi nước có áp suất cao dễ gây xì rò nếu dùng van ren hoặc bích. Kết nối hàn và vật liệu inox giúp van chịu được áp lực, rung động và nhiệt độ cao mà không biến dạng.
• Xử lý nước thải công nghiệp: Van thường được dùng tại các điểm phân dòng hoặc đóng ngắt các cụm xử lý. Điều khiển khí nén giúp vận hành ổn định, không cần công nhân tiếp xúc trực tiếp với môi trường ô nhiễm.
• Hệ thống PLC tự động hóa: Van bi 3PC khí nén nối hàn được kết nối với bộ lập trình PLC để đóng/mở theo tín hiệu – ví dụ như cảm biến lưu lượng, cảm biến nhiệt, hoặc hẹn giờ.

6. Khi nào nên chọn kiểu kết nối nào?

Để lựa chọn đúng kiểu kết nối của van khí nén inox cho từng hệ thống, bạn cần hiểu rõ ưu – nhược điểm trong từng tình huống sử dụng, không chỉ nhìn vào bảng so sánh cơ bản.

6.1. Khi nào nên chọn kết nối hàn?

• Hệ thống áp suất cao, môi chất nguy hiểm (hơi nóng, khí dễ cháy) → hàn là lựa chọn bắt buộc vì:
  • Không có điểm rò rỉ.
  • Chịu được rung động và thay đổi nhiệt độ lớn.
• Môi trường yêu cầu độ bền cao, vận hành 24/7, ví dụ:
  • Đường ống dẫn khí nén trong nhà máy gạch, xi măng.
  • Đường ống hóa chất có khả năng ăn mòn, không cho phép rò rỉ.
• Nhược điểm: khó bảo trì, cần máy hàn và nhân công kỹ thuật.

6.2. Khi nào nên dùng kết nối ren?

• Ứng dụng nhỏ, tạm thời hoặc dân dụng: Máy bơm nước dân dụng, hệ thống cấp nước nhỏ.
• Dễ tháo lắp nhưng không chịu được áp suất cao hoặc rung động mạnh.
• Nhược điểm: dễ lỏng ren, không bền với môi trường nhiệt cao.

6.3. Khi nào nên chọn kết nối clamp?

• Hệ thống có bảo trì thường xuyên, cần tháo van van bi 3PC khí nén nối hàn ra để kiểm tra như hệ thống xử lý nước thải, nhà máy điện.
• Cho phép tháo lắp dễ mà không cần cắt ống, phù hợp cho van DN lớn.
• Nhược điểm: tốn không gian lắp đặt, cần bulong – đệm đúng tiêu chuẩn.

7. Mua van bi 3PC khí nén nối hàn ở đâu uy tín?

Inox TK là đơn vị cung cấp van bi 3PC khí nén nối hàn uy tín:

• Hàng nhập khẩu chính hãng – không qua trung gian.
• CO-CQ đầy đủ.
• Luôn có sẵn hàng DN15–DN100, inox 304 & 316.
• Tư vấn kỹ thuật chuyên sâu – hỗ trợ tận nơi.
• Đối tác tin cậy của Vinamilk, Sabeco, Cozy, Dược Hoa Linh, IDP…
