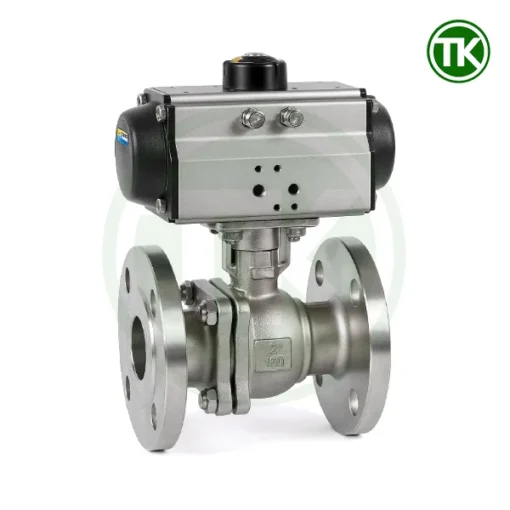

Van Bi Mặt Bích Điều Khiển Khí Nén JIS 10K

1. TỔNG QUAN VỀ VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN JIS 10K

Van bi mặt bích điều khiển khí nén JIS 10K là một thiết bị điều khiển dòng chảy kết nối bằng mặt bích, trang bị bộ điều khiển bằng khí nén (pneumatic actuator) hoạt động ON/OFF hoặc tuyến tính. Đây là thiết bị tối ưu cho các hệ thống công nghiệp cần đóng/mở nhanh, an toàn, không sử dụng điện tại vùng nguy hiểm.

2. THÔNG SỐ KỸ THUẬT CỦA VAN

Dưới đây là bảng thể hiện một số thông số kỹ thuật đáng chú ý của van bi mặt bích JIS 10K điều khiển khí nén.

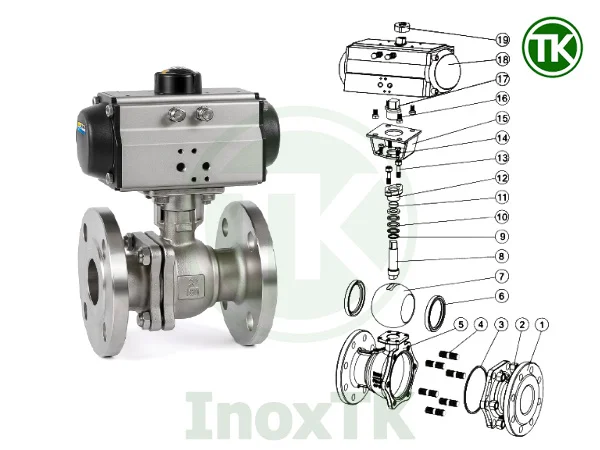

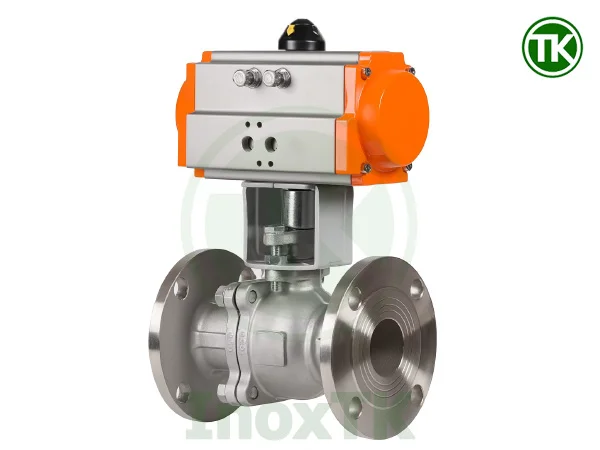

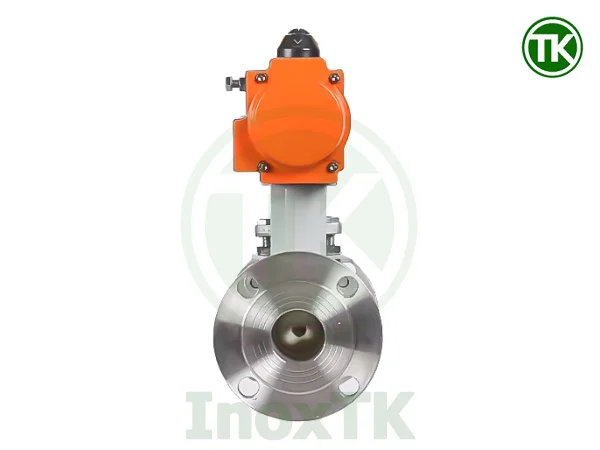

3. CẤU TẠO VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN JIS 10K INOX 304

Van bi mặt bích điều khiển khí nén JIS 10K gồm 2 phần chính:

3.1. Phần thân

Thân là van bi mặt bích inox tiêu chuẩn JIS 10K. Đây là bộ phận chịu áp lực và tiếp xúc trực tiếp với lưu chất.

• Thân van (Body):
  • Đúc Inox 304
  • Kết nối phù hợp với mặt bích JIS 10K
  • Có 2 mảnh ghép bằng bulông
• Bi van (Ball):
  • Inox 304
  • Gia công bóng gương, khoan lỗ xuyên tâm để lưu chất qua
• Trục (Stem):
  • Nối bi van với bộ điều khiển khí nén
  • Có gioăng làm kín và cơ cấu chống tuột trục
• Seat – Gioăng làm kín:
  • PTFE đảm bảo kín tuyệt đối
• Gioăng làm kín trục (Stem Packing):
  • Chống rò rỉ lưu chất ra ngoài

  •

3.2. Bộ điều khiển khí nén (Pneumatic Actuator)

Bộ điều khiển tự động có dạng đầu khí nén AT. Đây là bộ phận điều khiển tự động đóng mở bi van.

• Thân actuator:
  • Vỏ nhôm đúc hợp kim, sơn tĩnh điện
• Piston đối xứng:
  • Chuyển động tịnh tiến khi nhận áp suất khí nén
• Thanh răng – Bánh răng (Rack & Pinion):
  • Biến chuyển động tịnh tiến thành xoay góc 90°
• Lò xo hồi vị:
  • Chỉ có ở loại tác động đơn (Single Acting) để tự động đóng/mở khi mất khí
• Trục trung tâm:
  • Nối trực tiếp với trục van
• Cửa cấp khí nén:
  • Lắp van điện từ để điều tiết khí
• Bộ chỉ thị vị trí (Indicator):
  • Hiển thị trạng thái hiện tại (OPEN / CLOSE)

3.3. Các phụ kiện lắp kèm với van bi mặt bích điều khiển khí nén JIS 10K

• Van điện từ (Solenoid Valve):
  • Điều khiển cấp xả khí nén
• Bộ lọc điều áp (Air Filter Regulator):
  • Lọc bụi, điều áp khí nén ổn định
• Bộ hiển thị:
  • Hiển thị, phản hồi trạng thái của van ở thời gian thực

4. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN JIS 10K

Dưới đây trình tự các bước hoạt động của một hệ thống có sử dụng van bi mặt bích điều khiển khí nén JIS 10K. Để đóng mở van từ xa, quy trình sẽ bắt đầu từ bộ điều khiển trung tâm với các bước lần lượt như sau:

Bước 1 – Cấp tín hiệu điều khiển

Bộ điều khiển trung tâm (tủ PLC, DCS) hoặc công tắc điều khiển gửi tín hiệu điện đến van điện từ.

Bước 2 – Van điện từ cấp khí

Van điện từ mở cửa cấp khí nén từ nguồn (thường 4–6 bar) vào buồng piston của actuator.
Áp suất khí đẩy piston chuyển động tịnh tiến ra hai bên.

Bước 3 – Chuyển động piston thành chuyển động quay

Hai piston kết hợp cơ cấu rack & pinion biến chuyển động tịnh tiến thành chuyển động quay 90° của trục.
Trục quay kéo bi van inox xoay tương ứng.

Bước 4 – Mở hoặc đóng dòng chảy

Khi bi van xoay lỗ xuyên tâm trùng với dòng chảy, van mở hoàn toàn.
Khi bi xoay vuông góc, van đóng kín.

Bước 5 – Hồi vị (với tác động đơn)

Nếu là tác động đơn (Single Acting):

• Khi mất tín hiệu, van điện từ xả khí.
• Lò xo trong actuator tự đẩy piston về vị trí ban đầu, van tự động đóng (hoặc mở).

Nếu là tác động kép (Double Acting):

• Cần cấp khí cả hai chiều để đóng hoặc mở.

Bước 6 – Phản hồi trạng thái

Công tắc hành trình gửi tín hiệu OPEN/CLOSE về hệ thống điều khiển.

5. ƯU ĐIỂM CỦA VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN JIS 10K

 Đóng mở tự động, cực nhanh

• Thời gian đóng mở chỉ từ 1–3 giây, nhanh hơn motor điện.
• Lý tưởng cho hệ thống yêu cầu phản ứng tức thời (PCCC, xử lý sự cố, điều tiết quy trình).

 An toàn cao, không gây cháy nổ

• Bộ điều khiển khí nén không phát sinh tia lửa điện.
• Phù hợp môi trường dễ cháy nổ: gas, xăng dầu, hóa chất.

Cơ cấu chắc chắn, độ kín tuyệt đối, chống ăn mòn tốt

• Thân van Inox 304 đúc, có khả năng chống ăn mòn rất tốt.
• Bi van Inox gia công bóng gương, gioăng teflon (PTFE) kín tuyệt đối, tuổi thọ cao.

Hoạt động ổn định, ít bảo trì

• Cấu tạo piston, bánh răng đơn giản, ít hỏng vặt.
• Không cần cấp điện liên tục như motor điện (chỉ cần khí nén).

Dễ dàng lắp đặt và tích hợp tự động hóa

• Chuẩn mặt bích inox JIS 10K thông dụng ở Việt Nam và châu Á.
• Dễ kết nối tủ PLC, DCS qua van điện từ và công tắc hành trình.

Linh hoạt chế độ hoạt động

• Tác động đơn: tự động đóng khi mất khí, đảm bảo an toàn.
• Tác động kép: kiểm soát đóng mở chính xác theo tín hiệu.

Vận hành êm ái, không rung giật

• Bộ truyền động khí nén làm việc nhẹ nhàng, không phát nhiệt, không gây rung lắc đường ống.

Tiết kiệm chi phí vận hành

• Khí nén chi phí thấp, không tốn điện duy trì trạng thái đóng/mở.
• Tuổi thọ van và actuator cao, ít phát sinh chi phí sửa chữa.

6. ỨNG DỤNG THỰC TẾ CỦA VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN JIS 10K INOX 304

Nhờ những ưu điểm nổi bật của mình, van bi mặt bích điều khiển khí nén JIS 10K được ứng dụng trong nhiều công trình, hệ thống lớn nhỏ như:

• Nhà máy xử lý nước – nước thải
  • Tự động đóng mở các tuyến ống cấp nước sạch, nước thải.
  • Điều tiết dòng chảy bể lắng, bể lọc, bể khử trùng.
• Nhà máy thực phẩm – đồ uống
  • Van inox 304 phù hợp với môi trường vệ sinh.
  • Đóng mở đường ống dẫn sữa, bia, nước giải khát.
• Nhà máy hóa chất – hóa dầu
  • Môi trường dễ cháy nổ, khí nén an toàn hơn van điện.
  • Đóng ngắt lưu chất độc hại, dung môi, axit nhẹ.
• Hệ thống khí nén – đường ống khí công nghiệp
  • Đóng mở các nhánh cấp khí tự động.
  • Điều tiết áp suất, phân chia nguồn khí trong nhà máy.
• Nhà máy sản xuất giấy – bột giấy
  • Điều tiết lưu lượng nước, dung dịch hóa chất tẩy rửa.
• Hệ thống PCCC công nghiệp
  • Tích hợp tủ điều khiển tự động, đóng mở nhanh khi có báo cháy.
• Nhà máy điện – lò hơi – đường hơi nóng
  • Van inox 304 chịu nhiệt tốt, chống gỉ khi vận hành đường hơi.
• Bể chứa nhiên liệu – kho xăng dầu
  • Tác động đơn tự động đóng khi mất khí, đảm bảo an toàn rò rỉ.
• Hệ thống tự động hóa trong kho – bến cảng
  • Điều tiết cấp thoát nước ballast, hệ thống dẫn dầu bôi trơn.

7. HƯỚNG DẪN LỰA CHỌN VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN JIS 10K INOX

7.1. Lựa chọn thân van:

• Chọn kích thước (DN) phù hợp
  • Xác định lưu lượng tối đa qua đường ống.
  • Đo đường kính ống thực tế (DN25–DN200).
  • Lưu ý: kích thước lớn hơn = giá thành cao hơn.
• Chọn vật liệu thân van
  • Inox 304: phổ biến, chịu ăn mòn nhẹ, giá tốt.
  • Inox 316: chịu hóa chất, axit, muối mạnh, giá cao hơn ~20–30%.
• Chọn chuẩn mặt bích JIS 10K
  • JIS 10K là tiêu chuẩn Nhật, rất thông dụng ở VN.
  • Kiểm tra mặt bích trên đường ống cùng tiêu chuẩn (JIS, ANSI, DIN).
  • Nếu khác chuẩn, cần lắp thêm mặt bích chuyển đổi.

7.2. Lựa chọn bộ điều khiển

• Tác động đơn (Single Acting):
  – Tự động đóng/mở khi mất khí (an toàn hơn).
  – Dùng cho hệ thống cần trạng thái fail-safe.
• Tác động kép (Double Acting):
  – Cần khí để đóng và mở.
  – Tiết kiệm khí hơn nếu đóng/mở ít lần.

7.3. Lựa chọn phụ kiện đi kèm với van bi mặt bích điều khiển khí nén JIS 10K

• Van điện từ (Solenoid Valve): điều khiển cấp/xả khí.
• Bộ lọc điều áp: giữ khí sạch, ổn định áp suất.
• Công tắc hành trình (Limit Switch Box): phản hồi trạng thái về tủ PLC.
• Bộ Positioner: điều tiết góc mở theo tín hiệu 4–20mA (nếu cần điều tiết lưu lượng).

7.4. Những điều cần lưu ý để lựa chọn được loại van bi mặt bích điều khiển khí nén phù hợp

• Xác định áp suất và nhiệt độ làm việc
  • Áp suất làm việc thông thường: PN10 (~10 bar).
  • Nhiệt độ tối đa: -180 đến +260 °C.
• Xem xét nguồn khí nén có sẵn
  • Áp suất khí nén cấp cho actuator cần ổn định 3 – 6 bar.
  • Nguồn khí phải đủ lưu lượng để vận hành van đồng thời (nếu nhiều van).Thương hiệu uy tín giúp tuổi thọ cao, phụ tùng dễ thay thế.
• Tính toán ngân sách và thời gian giao hàng
  • Van kích thước lớn và bộ truyền động đặc biệt (Positioner) giá cao và giao hàng lâu hơn.
  • Nên hỏi kỹ thời gian nhập khẩu, bảo hành, hỗ trợ kỹ thuật.

8. LẮP ĐẶT VÀ BẢO TRÌ VAN BI MẶT BÍCH JIS 10K ĐIỀU KHIỂN KHÍ NÉN INOX 304

Việc lắp đặt và bảo trì van bi mặt bích điều khiển khí nén JIS 10K inox 304 cần được thực hiện đúng kỹ thuật để đảm bảo độ kín tuyệt đối, tuổi thọ lâu dài và hiệu suất vận hành ổn định. Dưới đây là hướng dẫn chi tiết từng bước giúp bạn triển khai công việc một cách an toàn và hiệu quả.

8.1. Chuẩn bị trước khi lắp đặt

Trước tiên, bạn cần kiểm tra chính xác chủng loại van, kích thước danh định (DN) và tiêu chuẩn mặt bích JIS 10K của hệ thống ống dẫn. Bề mặt kết nối phải được làm sạch hoàn toàn bụi bẩn, dầu mỡ, gỉ sét và các tạp chất khác. Đồng thời, hãy đảm bảo bề mặt mặt bích phẳng, đồng tâm và không biến dạng để tránh rò rỉ khi siết bulông.

Cần có gioăng mặt bích teflon hoặc gioăng cao su mặt bích để đảm bảo kết nối được kín khít.

8.2. Hướng dẫn lắp đặt van bi mặt bích điều khiển khí nén JIS 10K

Khi đưa van vào vị trí, trục van cần được căn chỉnh thẳng đứng hoặc song song với đường ống theo đúng thiết kế kỹ thuật. Trong quá trình siết bulông mặt bích, nên xiết chéo đều lực theo hình chữ thập để phân bố áp lực đồng đều, giúp van kín tuyệt đối và tránh cong vênh. Bộ truyền động khí nén sẽ được gắn trực tiếp lên trục van thông qua giá đỡ tiêu chuẩn ISO hoặc NAMUR.

Hệ thống khí nén cấp cho bộ actuator cần đảm bảo sạch, khô, không chứa hơi nước hoặc tạp chất, đồng thời duy trì áp suất ổn định từ 4–6 bar. Sau khi kết nối đường khí, bạn cần đấu nối van điện từ, công tắc hành trình và bộ lọc điều áp theo sơ đồ điện đi kèm, đảm bảo tín hiệu điều khiển hoạt động chính xác.

8.3. Kiểm tra và vận hành thử trước khi sử dụng

Sau khi lắp đặt hoàn thiện, nên tiến hành chạy thử nhiều chu kỳ đóng mở để kiểm tra tốc độ vận hành, độ kín của gioăng làm kín và khả năng hồi vị nếu van sử dụng cơ cấu tác động đơn. Hãy quan sát xem công tắc hành trình đã phản hồi đúng trạng thái đóng/mở về hệ thống điều khiển hay chưa.

Nếu phát hiện bất kỳ rò rỉ khí hoặc sai lệch góc xoay, cần điều chỉnh lại ngay trước khi đưa vào vận hành chính thức.

8.4. Bảo trì định kỳ van bi mặt bích điều khiển khí nén JIS 10K

Van bi mặt bích điều khiển khí nén JIS 10K inox 304 cần được bảo trì định kỳ để duy trì tuổi thọ và hiệu suất. Thông thường, khoảng 3–6 tháng một lần, bạn nên vệ sinh thân van, kiểm tra độ kín của gioăng và siết lại bulông mặt bích.

Bộ truyền động khí nén cũng cần được xả nước đọng, kiểm tra tình trạng hoạt động của piston, lò xo hồi vị và tra mỡ định kỳ theo khuyến cáo của nhà sản xuất. Đối với hệ thống hoạt động liên tục hoặc trong môi trường nhiều bụi bẩn, tần suất bảo trì cần được rút ngắn để kịp thời phát hiện hư hỏng.

8.5. Lưu ý an toàn và quản lý hồ sơ thiết bị

Trong quá trình lắp đặt và bảo trì, người vận hành phải tuân thủ đầy đủ quy trình an toàn lao động và ngắt nguồn cấp khí trước khi tháo lắp. Toàn bộ thông số kỹ thuật, thời gian lắp đặt và lịch sử bảo trì nên được lưu trữ đầy đủ nhằm phục vụ tra cứu, bảo hành hoặc thay thế phụ tùng khi cần thiết.

9. FAQ VỀ VAN BI MẶT BÍCH ĐIỀU KHIỂN KHÍ NÉN JIS 10K INOX

9.1. Van bi điều khiển khí nén JIS 10K là gì?

Van bi điều khiển khí nén JIS 10K là loại van sử dụng áp lực khí nén để đóng/mở quả bi nằm trong thân van. Van có kết nối dạng mặt bích tuân theo tiêu chuẩn JIS B2220 10K của Nhật Bản, đảm bảo độ kín và đồng bộ với hệ thống đường ống công nghiệp. Đây là dòng van thường dùng trong nhà máy thực phẩm, hóa chất, xử lý nước, hơi nước, dầu khí, v.v.

9.2. Tiêu chuẩn mặt bích JIS 10K có ý nghĩa gì?

JIS 10K là tiêu chuẩn Nhật Bản quy định kích thước và áp lực danh định cho mặt bích:

• Áp lực thiết kế: 10 kgf/cm² (tương đương 10 bar hoặc 1.0 MPa)
• Ứng dụng phổ biến: công nghiệp vừa, hơi nóng, khí nén, nước sạch, nước thải
• Kết nối mặt bích: phù hợp với đường ống JIS, dễ lắp đặt, tháo lắp, bảo trì

9.3. Van bi inox có chống ăn mòn không?

Có. Van được chế tạo từ:

• Inox 304: chống ăn mòn tốt trong môi trường nước, khí, thực phẩm
• Inox 316: chịu được môi trường axit nhẹ, nước biển, hóa chất

Van inox là lựa chọn lý tưởng cho các hệ thống yêu cầu vệ sinh cao hoặc môi trường khắc nghiệt.

9.4. Các tùy chọn bộ truyền động khí nén (Actuator) có gì?

Van có thể gắn các loại actuator khí nén:

• Tác động đơn (spring return): van tự động đóng hoặc mở khi mất khí
• Tác động kép (double acting): điều khiển đóng/mở bằng 2 tín hiệu khí

Các tùy chọn mở rộng gồm:

• Bộ định vị tuyến tính (positioner)
• Công tắc giám sát hành trình (limit switch box)
• Van điện từ điều khiển khí (solenoid valve)

9.5. Điều kiện làm việc tối đa của van là gì?

Dưới đây là một số thông số thể hiện giới hạn hoạt động tối đa đối với lưu chất mà van bi mặt bích điều khiển khí nén JIS 10K có thể hoạt động.

9.6. Van có những kích thước nào?

Các size của van bi mặt bích điểu khiển khí nén JIS 10K phổ biến:

DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
