Khớp nối nhanh inox type C

1. Tổng quan về khớp nối nhanh inox type C

Khớp nối nhanh inox Type C giúp rút ngắn thời gian tháo – lắp ống mềm, đảm bảo kín áp, giảm rò rỉ và chịu hóa chất tốt. Đây là giải pháp tối ưu cho các hệ thống nước, khí nén, dầu và hóa chất trong nhà máy hiện đại, nơi yêu cầu tốc độ thao tác và độ an toàn cao trong vận hành.

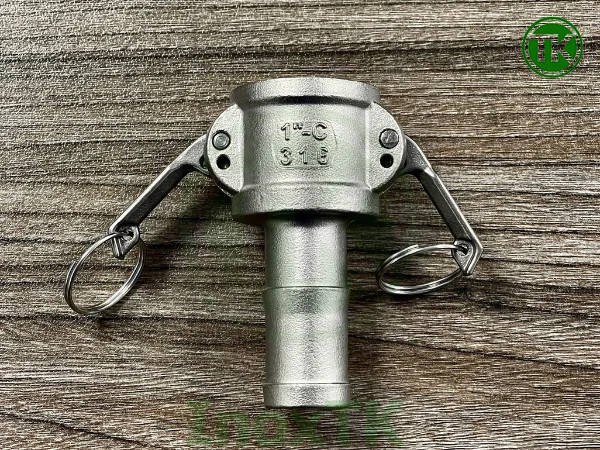

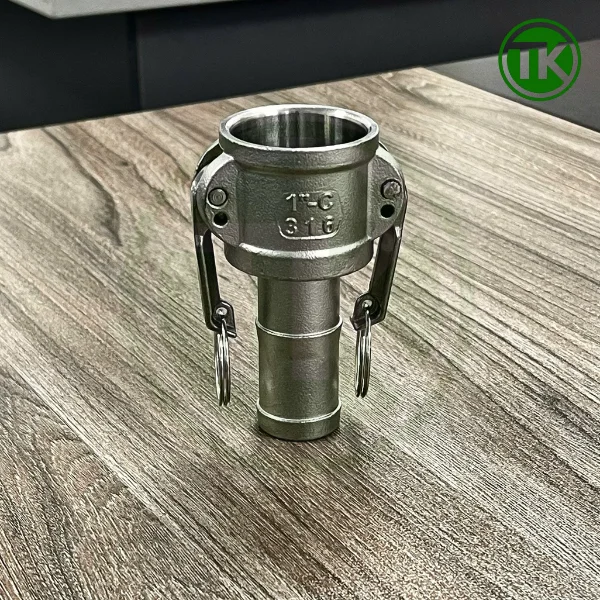

1.1. Khớp nối nhanh inox type C là gì trong hệ Camlock

Khớp nối nhanh inox type C thuộc nhóm coupler – đầu cái với cấu trúc gồm thân coupler + hai tai kẹp cam + chuôi đuôi chuột gắn ống mềm. Đây là thiết kế đặc trưng của chuẩn Camlock theo tiêu chuẩn MIL-C-27487 hoặc A-A-59326.

Khớp nối nhanh inox type C thường kết hợp với adaptor type A, type E, type F hoặc nắp bịt DP để tạo thành bộ khớp nối hoàn chỉnh. Khi adaptor được đưa vào lòng coupler, hai tay kẹp cam tạo lực ép lên gioăng và giữ mối nối kín khít ngay cả khi áp suất tăng đột ngột trong hệ thống.

1.2. Vị trí của type C so với các type khác (A, B, D, E, F, DC, DP)

Trong họ Camlock, mỗi type đảm nhận một vai trò riêng. Trong đó:

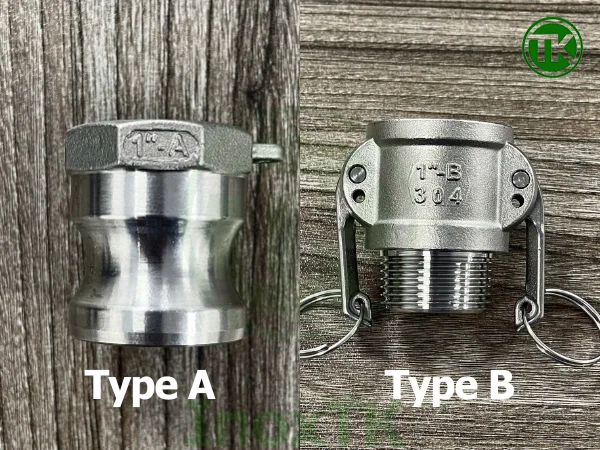

• Type A: adaptor đực ren ngoài
• Type B: coupler ren ngoài
• Type C: coupler chuôi ống mềm
• Type D: coupler ren trong
• Type E: adaptor chuôi ống mềm
• Type F: adaptor ren ngoài
• DC/DP: nắp bịt

Type C và E là hai type chuyên cho ống mềm, giúp việc xử lý đường ống linh hoạt, không cần gia công ren/hàn.

Nhờ ưu điểm gắn được với hầu hết các loại ống mềm công nghiệp (PVC, cao su, PU, gân thép, ống lõi bố), khớp nối nhanh inox type C được bố trí tại các vị trí yêu cầu tháo – lắp thường xuyên, rửa đường ống, thay đổi cấu hình thiết bị hoặc kết nối tạm giữa thiết bị cố định và thiết bị di động.

1.3. Khi nào nên dùng khớp nối nhanh inox type C thay vì nối ren/hàn

Khớp nối nhanh inox type C được dùng ưu tiên khi:

• Cần thay đổi kết nối liên tục, thời gian tháo – lắp mỗi lần chỉ 2–3 giây.
• Hệ thống sử dụng ống mềm, không thể làm ren/hàn trực tiếp.
• Tải trọng đường ống thấp, áp lực dao động trong khoảng 6–16 bar.
• Cần linh hoạt, ví dụ như bơm di động, xe bồn, trạm tiếp nạp, đường ống tạm.
• Khi cần hạn chế downtime: dùng type C có thể rút ngắn 40–60% thời gian bảo trì so với nối ren.

2. Cấu tạo và nguyên lý làm việc của camlock type C

Cấu tạo của khớp nối nhanh inox tuân theo chuẩn Camlock quốc tế và được tối ưu cho độ bền – độ kín – sự ổn định khi thao tác nhanh. Việc hiểu rõ từng thành phần giúp chọn đúng vật liệu và nhận biết lỗi khi vận hành.

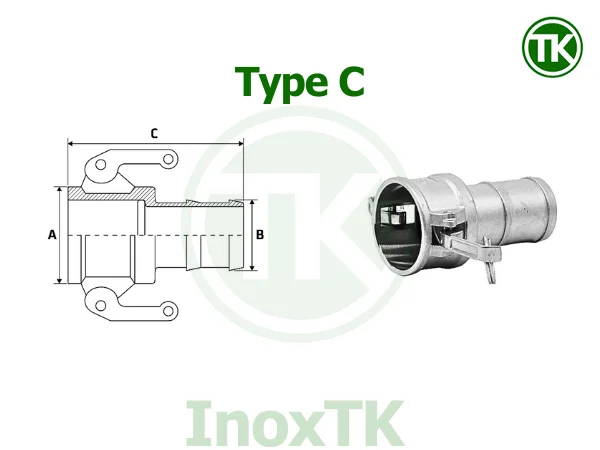

2.1. Cấu tạo tổng thể – đầu cái chuôi ống mềm

Một khớp nối nhanh inox type C tiêu chuẩn gồm các thành phần sau:

• Thân coupler: khoang tiếp nhận adaptor.
• Tai kẹp cam (cam arms): tạo lực ép lên adaptor.
• Chuôi đuôi chuột (hose shank): gắn trực tiếp vào ống mềm.
• Gioăng làm kín: đặt bên trong thân coupler.
• Chốt bản lề, chốt khóa tay kẹp: giữ cho tay kẹp không bung.
• Vòng giật / lỗ xỏ khóa: chống tuột tay kẹp khi rung lắc.

Thân coupler của khớp nối nhanh inox type C thường có độ dày từ 2.0 mm đến 4.5 mm tùy size. Với dòng inox 316 cao cấp, nhiều nhà sản xuất tăng độ dày thêm 10–15 để chịu ăn mòn tốt hơn.

2.2. Thân khớp và tai kẹp cam

Tai kẹp cam là thành phần chịu lực chính. Khi gập tay kẹp, biên dạng cam ép adaptor xuống tạo lực nén đều lên gioăng.

Một bộ khớp nối nhanh inox type C tiêu chuẩn có lực kẹp từ 350–900 N tùy size:

• DN15–DN25: 350–420 N
• DN32–DN50: 500–650 N
• DN65–DN100: 720–900 N

Các dòng cao cấp còn bổ sung chốt an toàn (safety pin) chống bật cam khi đường ống rung hoặc khi áp tăng đột ngột.

2.3. Chuôi đuôi chuột gắn ống mềm

Chuôi đuôi chuột là điểm để gắn trực tiếp vào ống mềm.

Đặc điểm kỹ thuật:

• Dạng gân đa tầng giúp tăng ma sát và độ bám.
• Góc thu nhỏ 2–3° để dễ luồn ống.
• Chiều dài chuôi từ 35–85 mm tùy DN.
• Khớp nối nhanh inox type C size lớn (DN65–DN100) có thể có 2 đến 3 gân tăng cường, giúp chống tuột ở áp lực đến 12–16 bar.
• Luôn yêu cầu dùng đai siết inox 304/316 để tránh tuột khi tăng áp.

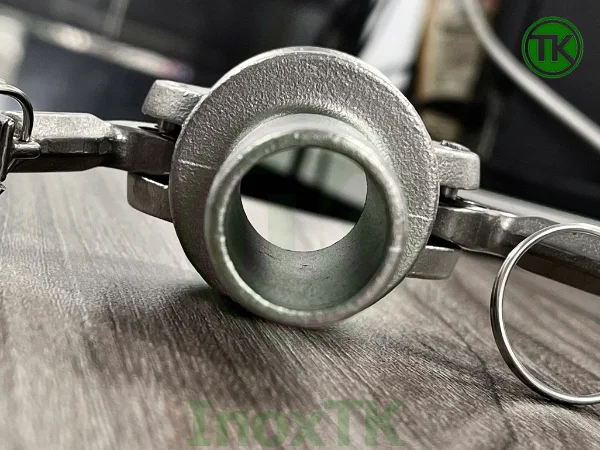

2.4. Gioăng làm kín bên trong

Gioăng là yếu tố quan trọng nhất của độ kín khớp nối nhanh inox type C. Các vật liệu gioăng phổ biến:

2.5. Nguyên lý khóa nhanh Camlock của khớp nối nhanh inox type C

Nguyên lý hoạt động coupler ống mềm inox:

1. Đưa adaptor (A/E/F) vào lòng coupler C.
2. Adaptor chạm gioăng, tạo lớp kín ban đầu.
3. Hạ đồng thời 2 tay cam xuống.
4. Biên dạng cam kéo adaptor xuống dưới, ép chặt lên gioăng.
5. Hệ khớp nối nhanh inox type C đạt độ kín hoàn chỉnh.

3. Thông số kỹ thuật – Khớp nối nhanh inox Type C

• Vật liệu:
  • Inox 304: 18–20 Crom, 8–10 Niken → chống gỉ tốt, phù hợp nước – khí nén – dung dịch trung tính.
  • Inox 316: 16–18 Crom, 10–14 Niken, 2–3 Molypden → chống ăn mòn clo, muối và hóa chất mạnh vượt trội.
• Kiểu kết cấu: Type C (Coupler + chuôi ống mềm gân bám), dùng với adaptor A – E – F.
• Kích thước: DN15 – DN100 (½” đến 4″), dùng cho hầu hết các loại ống mềm công nghiệp.
• Áp lực làm việc: 10 bar (tùy size và vật liệu gioăng).
• Nhiệt độ làm việc: Max 280ºC (khuyến nghị dùng gioăng PTFE nếu cần nhiệt cao).
• Gioăng: EPDM cho nước; NBR cho dầu; PTFE cho hóa chất và nhiệt cao.
• Môi trường làm việc: Nước, khí nén, dung dịch lỏng, dầu nhẹ, hóa chất loãng.
• Xuất xứ: Trung Quốc.

4. Các kiểu khớp nối nhanh inox type C trên thị trường

Khớp nối nhanh inox type C được chia theo vật liệu, cấu tạo chuôi, tiêu chuẩn sản xuất và xuất xứ. Việc phân loại giúp chọn model phù hợp áp lực và môi trường.

4.1. Phân loại theo vật liệu (304 – 316)

• Type C inox 304: bền, phổ thông, dùng cho hầu hết hệ thống công nghiệp.
• Type C inox 316: chống ăn mòn cao, môi trường biển, hóa chất, muối clo.

Dòng inox 316 có độ bền kéo trung bình 515 MPa và giới hạn chảy 205 MPa, cao hơn inox 304 khoảng 8–12.

4.2. Phân loại theo kiểu chuôi ống

• Chuôi ngắn (standard): cho ống mềm mỏng, phổ thông
• Chuôi dài: tăng độ bám, dùng cho áp lực 10–12 bar
• Chuôi tăng cường gân kép: chống tuột khi lưu chất biến động áp suất nhanh

4.3. Phân loại theo tiêu chuẩn – xuất xứ

• Tiêu chuẩn Mỹ: A-A-59326
• EU: DIN 2828
• Asian standard: Trung Quốc – Đài Loan – Hàn Quốc

Khớp nối nhanh inox type C theo DIN 2828 thường có độ dày thân lớn hơn 5–15 so với tiêu chuẩn châu Á.

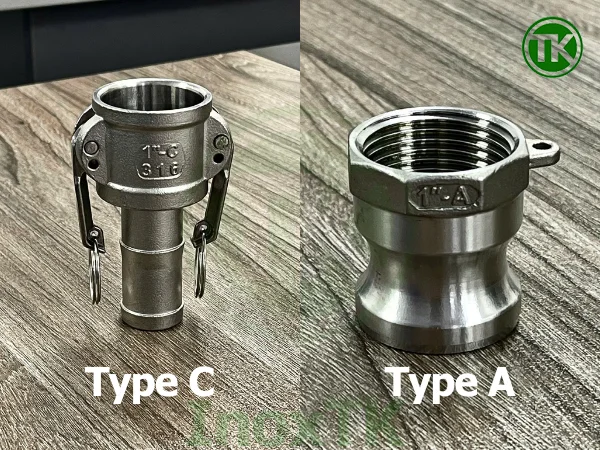

4.4. Bộ khớp nối đầy đủ: C kết hợp A/E/F/DP

• C + A: coupler ống mềm – adaptor ren ngoài
• C + E: coupler ống mềm – adaptor ống mềm
• C + F: coupler ống mềm – adaptor ren ngoài tăng cứng
• C + DP: coupler + nắp bịt cho đường ống chờ

4.5. So sánh khớp nối nhanh inox Type C và Type E

Type C là đầu cái có tay cam và chuôi ống mềm, còn Type E là đầu đực chuôi ống mềm không có cam. Khi kết hợp C + E, mối nối đạt độ kín tuyệt đối và tháo – lắp nhanh, rất phù hợp cho hệ thống bơm nước, dầu hoặc hóa chất dùng ống mềm hai đầu.

5. Ưu điểm và nhược điểm của khớp nối nhanh inox Type C

Khớp nối nhanh inox Type C nổi bật nhờ khả năng thao tác cực nhanh, độ kín cao và tính linh hoạt vượt trội trong các hệ thống sử dụng ống mềm. Tuy nhiên, như mọi giải pháp cơ khí, nó vẫn có những giới hạn nhất định cần hiểu rõ trước khi lắp đặt.

Ưu điểm nổi bật

• Tháo – lắp nhanh chỉ trong vài giây: Nhờ cơ cấu cam ép, người vận hành có thể tháo hoặc gắn khớp chỉ bằng hai tay mà không cần dụng cụ, rút ngắn 50–60% thời gian bảo trì so với nối ren.
• Độ kín khít cao: Vòng gioăng EPDM, NBR hoặc PTFE được nén đều nhờ lực cam, hạn chế hoàn toàn rò rỉ khi tăng áp hoặc rung động nhẹ.
• Tương thích linh hoạt: Type C có thể kết hợp được với adaptor Type A, E, F hoặc nắp DP – giúp cùng một đầu coupler có thể kết nối nhiều loại thiết bị và ống khác nhau.
• Vật liệu inox 304/316 chống ăn mòn: Thân đúc từ thép không gỉ giúp khớp hoạt động ổn định trong môi trường ẩm, dầu hoặc hóa chất loãng, tuổi thọ cao hơn ống nối đồng và nhôm.
• Phù hợp cho ống mềm: Cấu trúc chuôi gân sâu bám chặt, giảm tuột ống khi tăng áp, đặc biệt khi dùng cùng đai siết inox 304/316.

Nhược điểm cần lưu ý

• Giới hạn áp lực làm việc: Thông thường chỉ đến 10–16 bar, nên không phù hợp cho hệ thống thủy lực hoặc đường ống cao áp.
• Không thích hợp cho môi trường rung mạnh: Vì tay cam có thể bị ảnh hưởng nếu không gài chốt an toàn.
• Cần bảo trì định kỳ: Gioăng và tay cam phải được kiểm tra thường xuyên để đảm bảo độ kín và độ đàn hồi.
• Chi phí đầu tư ban đầu cao hơn nối ren hoặc clamp thường: Tuy nhiên, hiệu quả lâu dài về thời gian vận hành và bảo trì tốt hơn rõ rệt.

6. Ứng dụng thực tế của khớp nối nhanh inox Type C

Khớp nối nhanh inox Type C được ưa chuộng nhờ thao tác nhanh, độ kín cao và khả năng tương thích với nhiều adaptor trong các hệ thống ống mềm. Dưới đây là những nhóm ứng dụng tiêu biểu nhất:

• Cấp thoát nước và xử lý nước thải: Dùng tại đầu ra bơm, nhánh xả hoặc vị trí cần tháo ống thường xuyên. Phù hợp cho nước sạch, nước kỹ thuật và nước thải nhẹ.
• Ngành hóa chất – dung môi: Phiên bản inox 316 kết hợp gioăng PTFE chịu được axit, kiềm và hóa chất loãng. Thường dùng trong trạm pha, châm hoặc tuần hoàn dung dịch.
• Ngành dầu – nhiên liệu: Kết hợp adaptor Type F để hút – xả dầu, xăng, dầu thủy lực. Dùng gioăng NBR chống trương nở và rò rỉ.
• Môi trường biển và thiết bị di động: Inox 316 chống muối, thích hợp cho hút nước biển, rửa tàu hoặc cấp nước tạm ngoài cảng.
• Khí nén và vệ sinh công nghiệp: Lắp cho dây khí nén, ống rửa bồn, ống mềm cấp nước áp thấp (≤8 bar) để thao tác nhanh và dễ di chuyển.

7. Kinh nghiệm lựa chọn khớp nối nhanh inox type C cho hệ thống

Việc chọn đúng khớp nối nhanh inox type C giúp đảm bảo an toàn, tăng tuổi thọ thiết bị và tránh rủi ro tuột ống khi làm việc ở áp lực cao. Dưới đây là các tiêu chí quan trọng kỹ sư cần kiểm tra.

7.1. Xác định đúng kích cỡ DN và kiểu ống mềm

Khớp nối nhanh inox type C có chuôi dạng gân, vì vậy phải chọn đúng size tương ứng đường kính trong của ống mềm. Một số hướng dẫn nhanh:

• Ống mềm 25 mm → chọn type C DN25 (1 inch)
• Ống mềm 32 mm → chọn type C DN32
• Ống mềm 50 mm → chọn type C DN50

Độ dài chuôi phải bằng 1.5–2 lần đường kính trong của ống để chống tuột khi tăng áp.

7.2. Chọn vật liệu inox đúng môi trường

• Môi trường nước sạch, nhiệt thấp → inox 304
• Hóa chất nhẹ, hơi nước → inox 304 kèm gioăng EPDM
• Dầu, nhiên liệu → inox 304 hoặc 316 kèm gioăng NBR
• Hóa chất mạnh, nước biển → inox 316 + PTFE

Các hệ thống có độ ẩm cao hoặc môi trường muối bắt buộc chọn inox 316 để tránh ăn mòn điểm.

7.3. Chọn vật liệu gioăng phù hợp với lưu chất

Một gioăng đúng tiêu chuẩn giúp tăng độ kín và tuổi thọ:

• EPDM: nước, nước thải, dung dịch trung tính
• NBR: dầu, nhiên liệu, dầu thủy lực
• PTFE: hóa chất mạnh, dung môi, axit – kiềm

Độ cứng được khuyến nghị: Shore A 65–75 để đảm bảo độ đàn hồi tốt.

7.4. Kiểm tra tiêu chuẩn áp lực của nhà sản xuất

Khớp nối nhanh inox type C thông thường có thông số:

• DN15–DN25: 12–16 bar
• DN32–DN50: 10–12 bar
• DN65–DN100: 6–10 bar

Với ống mềm chịu áp thấp, nên giới hạn áp dưới mức danh định 15–20 để tránh tuột ống.

7.5. Lựa chọn bộ khớp nối tương thích cho từng vị trí lắp đặt

Khớp nối nhanh inox type C thường kết hợp với adaptor:

• Type A: ren ngoài, kết nối với van hoặc ống ren
• Type E: chuôi – chuôi, dùng cho cả hai đầu ống mềm
• Type F: ren ngoài tăng cứng, dùng cho thiết bị cố định
• DP: nắp bịt cho nhánh chờ

Sự kết hợp đúng giúp hệ thống hoạt động ổn định, tránh rò rỉ và dễ bảo trì.

8. Lưu ý lắp đặt và vận hành khớp nối nhanh inox type C

Lắp đặt đúng kỹ thuật là yếu tố quyết định đến độ bền và độ kín của khớp nối nhanh inox type C. Dưới đây là những lưu ý chuyên sâu nhất dành cho kỹ sư lắp đặt.

8.1. Chuẩn bị đầu ống mềm và lắp chuôi đúng cách

• Cắt ống vuông góc bằng lưỡi cắt sắc để tránh méo đầu ống.
• Kiểm tra độ tròn của đầu ống, không nên lắp nếu méo quá 5.
• Luồn chuôi đuôi chuột vào ống hết chiều dài gân.
• Siết đai inox 304/316, lực siết từ 3–6 Nm tùy kích cỡ.

8.2. Quy trình đóng – mở cam an toàn

• Khi đóng: ép tay cam đến vị trí cuối hành trình cho đến khi khóa cam nằm sát thân coupler.
• Khi mở: mở hai tay cam đồng thời để tránh kẹt adaptor.
• Không mở cam khi hệ thống còn áp lực, đặc biệt khi >3 bar.

8.3. Kiểm tra gioăng định kỳ

Gioăng bị chai, rách hoặc biến dạng sẽ gây rò rỉ. Tần suất kiểm tra:

• Môi trường nước sạch: 3–6 tháng
• Dầu, hóa chất: 1–2 tháng
• Nhiệt độ cao: sau mỗi 500 giờ vận hành

Sai lệch độ phẳng gioăng không được vượt quá 0.3 mm.

8.4. Làm sạch và bảo trì

• Rửa sạch sau khi tiếp xúc dầu, axit hoặc dung môi.
• Sấy khô tránh đọng hơi trong khoang gioăng.
• Kiểm tra tai cam và chốt xoay, thêm dầu bôi trơn công nghiệp nếu cần.

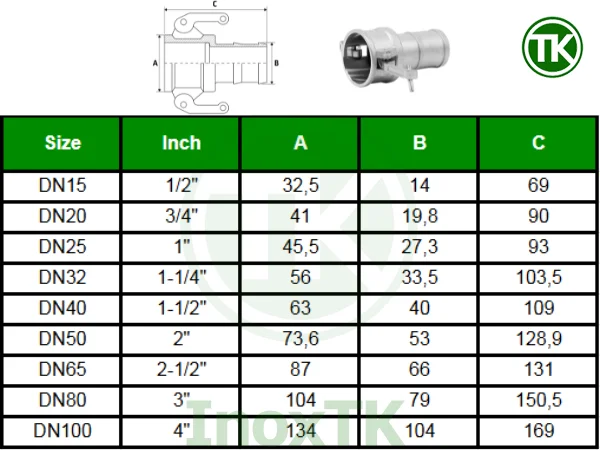

9. Bảng kích thước khớp nối nhanh inox type C

Bảng chi tiết đầy đủ cho DN15–DN150 sẽ được trình bày khi bạn yêu cầu chuyển sang HTML với bảng chuẩn Inox TK. Dưới đây là dạng mô tả mẫu để bạn kiểm tra trước:

10. Tại sao nên chọn Inox TK làm nhà cung cấp khớp nối nhanh inox Type C?

Bạn có thể mua khớp nối nhanh inox type C chất lượng tại Inox TK, nơi luôn có sẵn đủ size DN15–DN100 bằng inox 304 và 316, đúng chuẩn Camlock A-A-59326/EN 14420-7. Tất cả sản phẩm đều có CO-CQ đầy đủ, chuôi gân sâu chống tuột, tay cam chắc chắn và gioăng EPDM/NBR/PTFE theo đúng môi trường làm việc.

• Hàng nhập khẩu chính hãng – đúng chuẩn Camlock A-A-59326/DIN 2828, đồng bộ kích thước giữa các Type.
• CO–CQ đầy đủ – minh bạch nguồn gốc, kiểm soát chất lượng từng lô.
• Kho sẵn DN15–DN100 – đáp ứng cả đơn lẻ và số lượng lớn.
• Tư vấn kỹ thuật chuyên sâu – chọn đúng vật liệu, đúng gioăng, đúng áp lực.

Inox TK còn hỗ trợ tư vấn chọn size đúng ống mềm, chọn vật liệu và chọn bộ adaptor A/E/F/DP phù hợp áp lực – lưu chất. Hàng luôn sẵn kho tại Hà Nội, giao nhanh toàn quốc.

📍 22–24–26 Pháp Vân, Yên Sở, Hoàng Mai, Hà Nội
Liên hệ ngay để được tư vấn và hỗ trợ nhanh chóng:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)

11. FAQ – Câu hỏi thường gặp về khớp nối nhanh inox type C

Dưới đây là nhóm câu hỏi mà kỹ sư và người mua hàng thường gặp nhất khi sử dụng khớp nối nhanh inox type C.

11.1. Khớp nối nhanh inox type C khác gì type B và type D?

• Type C: coupler + chuôi ống mềm
• Type B: coupler + ren ngoài
• Type D: coupler + ren trong

Type C phù hợp cho ống mềm, hai loại còn lại phù hợp cho ống inox công nghiệp và thiết bị ren.

11.2. Khớp nối nhanh inox type C chịu được áp lực tối đa bao nhiêu?

Thông số trung bình:

• DN15–DN25: đến 16 bar
• DN32–DN50: 10–12 bar
• DN65–DN100: 6–10 bar

Áp lực thực tế phụ thuộc vật liệu ống mềm và loại gioăng.

11.3. Khi nào nên chọn inox 316 thay vì inox 304?

Chọn inox 316 khi:

• Môi trường có muối, clo, nước biển
• Làm việc với hóa chất trung bình đến mạnh
• Cần tuổi thọ dài và khả năng chống ăn mòn điểm

11.4. Khớp nối nhanh inox type C có dùng được với mọi loại ống mềm không?

Có thể dùng với hầu hết ống mềm công nghiệp, gồm:

• Ống nhựa PVC
• Ống cao su bố vải
• Ống gân thép
• Ống PU áp lực

Chỉ cần chọn đúng size chuôi và đai siết phù hợp áp lực.

11.5. Dấu hiệu khớp nối nhanh inox type C bị mòn và cần thay thế?

• Tai cam bị rơ, kẹp không chặt
• Gioăng chai cứng hoặc rách
• Chuôi bị mòn gân, gây giảm độ bám
• Thân coupler bị rỗ do hóa chất
