Mặt bích JIS 20K inox

Thông số kỹ thuật của mặt bích JIS 20K inox:

Kích thước: DN15 – DN300
Tiêu chuẩn: JIS 20K
Áp suất làm việc: 20 bar
Vật liệu: Inox 304 / Inox 316
Kiểu kết nối: Bắt bu lông
Ứng dụng: Hệ thống cấp thoát nước, hóa chất, dầu khí, hơi nóng,…
Xuất xứ: Trung Quốc

088.666.3566

MỤC LỤC Hiển thị

Bạn cần mặt bích JIS 20K inox cho tuyến áp cao nhưng chưa chắc về DN và tiêu chuẩn đồng bộ? Tra bảng thế nào cho chuẩn? Cùng Inox TK tìm hiểu ngay!

1. Mặt bích JIS 20K inox là gì? Dùng trong trường hợp nào?

Mặt bích JIS 20K inox là loại mặt bích được sản xuất theo tiêu chuẩn JIS B2220 của Nhật Bản, trong đó ký hiệu 20K thể hiện cấp áp lực thiết kế cao so với các dòng JIS thông dụng như 10K hay 16K. Đây không phải là con số mang tính tham khảo, mà phản ánh trực tiếp độ dày, kết cấu và khả năng chịu tải của mặt bích khi làm việc trong điều kiện áp suất lớn.

Về bản chất, mặt bích JIS 20K được thiết kế với:

Độ dày lớn hơn rõ rệt
Kết cấu chắc, khối lượng nặng
Khả năng chịu lực ép bulông và áp suất hệ thống cao hơn

Chính vì vậy, JIS 20K không phải là phiên bản “nâng cấp nhẹ” của JIS 16K, mà là một cấp tiêu chuẩn riêng, phục vụ cho các hệ thống có yêu cầu an toàn cao hơn trong vận hành dài hạn.

Vậy mặt bích JIS 20K inox dùng trong trường hợp nào?

Trong thực tế, không phải hệ thống nào cũng cần đến JIS 20K. Loại mặt bích inox này chỉ nên được lựa chọn khi rơi vào các tình huống sau:

Thứ nhất, hệ thống làm việc ở áp suất cao hoặc gần giới hạn an toàn của JIS 16K. Khi áp suất vận hành tiệm cận mức chịu tải của JIS 16K, việc chuyển sang JIS 20K giúp tăng biên độ an toàn, hạn chế rủi ro rò rỉ hoặc biến dạng mặt bích theo thời gian.
Thứ hai, hệ thống có dao động áp, sốc áp hoặc chu kỳ đóng mở liên tục. Trong những điều kiện này, áp suất tức thời có thể vượt xa áp danh nghĩa. Mặt bích JIS 20K với kết cấu dày và khả năng chịu lực tốt sẽ ổn định hơn so với các tiêu chuẩn thấp hơn.
Thứ ba, các tuyến ống quan trọng, khó sửa chữa hoặc yêu cầu độ ổn định lâu dài. Với các vị trí mà việc tháo lắp, bảo trì gặp nhiều khó khăn, JIS 20K thường được chọn để giảm nguy cơ sự cố trong suốt vòng đời hệ thống.
Thứ tư, trường hợp bản vẽ hoặc tiêu chuẩn dự án đã quy định rõ JIS 20K. Khi thiết kế ban đầu đã yêu cầu cấp áp lực này, việc thay thế bằng JIS 16K hay tiêu chuẩn khác có thể gây sai lệch kỹ thuật và không được nghiệm thu.

Khi nào KHÔNG nên dùng mặt bích JIS 20K?

Ngược lại, nếu hệ thống chỉ làm việc ở áp suất trung bình, ổn định, không có dao động lớn và đã được tính toán an toàn với JIS 10K hoặc JIS 16K, thì việc dùng JIS 20K là không cần thiết. Khi đó, chi phí, trọng lượng và thời gian cung ứng sẽ tăng lên mà không mang lại lợi ích kỹ thuật tương xứng.

⇒ Tóm lại, mặt bích JIS 20K inox không phải là lựa chọn mặc định, mà là giải pháp kỹ thuật dành cho những hệ thống thật sự cần áp lực cao, độ ổn định lớn và biên an toàn rộng. Việc chọn đúng hay sai tiêu chuẩn này ảnh hưởng trực tiếp đến độ bền, an toàn và chi phí vận hành của toàn bộ hệ thống.

2. Thông số kỹ thuật mặt bích JIS 20K inox

Phần thông số này giúp người đọc nắm nhanh các dữ kiện chính trước khi tra bảng kích thước. Với mặt bích JIS 20K inox, thông tin quan trọng nhất vẫn là cấp áp, vật liệu và phạm vi DN để đảm bảo chọn đúng cho bản vẽ và điều kiện làm việc.

Kích thước: DN15 – DN300
Tiêu chuẩn: JIS 20K
Áp suất làm việc: 20 bar
Vật liệu: Inox 304 / Inox 316
Kiểu kết nối: Bắt bu lông
Ứng dụng: Hệ thống cấp thoát nước, hóa chất, dầu khí, hơi nóng,…
Xuất xứ: Trung Quốc

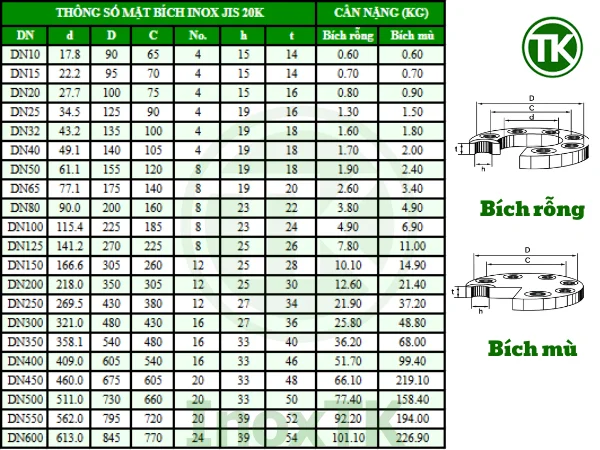

3. Bảng kích thước mặt bích JIS 20K inox

Bảng kích thước là phần người mua kỹ thuật quan tâm nhiều nhất vì nó quyết định khả năng lắp đồng bộ với van, ống và phụ kiện cùng chuẩn. Để tránh nhầm lẫn khi đặt hàng, Inox TK có thể tách bảng theo hai nhóm phổ biến nhất là mặt bích rỗng và mặt bích mù. Cách trình bày này giúp người đọc tra nhanh đúng loại cần dùng trong công trình.

THÔNG SỐ MẶT BÍCH INOX JIS 20K							CÂN NẶNG (KG)		GIÁ VND tham khảo
DN	d	D	C	No.	h	t	Bích rỗng	Bích mù	GIÁ VND tham khảo
DN10	17.8	90	65	4	15	14	0.60	0.60	–
DN15	22.2	95	70	4	15	14	0.70	0.70	*114,000*
DN20	27.7	100	75	4	15	16	0.80	0.90	*140,000*
DN25	34.5	125	90	4	19	16	1.30	1.50	*196,000*
DN32	43.2	135	100	4	19	18	1.60	1.80	*236,000*
DN40	49.1	140	105	4	19	18	1.70	2.00	*251,000*
DN50	61.1	155	120	8	19	18	1.90	2.40	*304,000*
DN65	77.1	175	140	8	19	20	2.60	3.40	*380,000*
DN80	90.0	200	160	8	23	22	3.80	4.90	*581,000*
DN100	115.4	225	185	8	23	24	4.90	6.90	*735,000*
DN125	141.2	270	225	8	25	26	7.80	11.00	*1,050,000*
DN150	166.6	305	260	12	25	28	10.10	14.90	*1,574,000*
DN200	218.0	350	305	12	25	30	12.60	21.40	*1,899,000*
DN250	269.5	430	380	12	27	34	21.90	37.20	*3,223,000*
DN300	321.0	480	430	16	27	36	25.80	48.80	*3,900,000*
DN350	358.1	540	480	16	33	40	36.20	68.00	*5,900,000*
DN400	409.0	605	540	16	33	46	51.70	99.40	*7,900,000*
DN450	460.0	675	605	20	33	48	66.10	219.10	*10,900,000*
DN500	511.0	730	660	20	33	50	77.40	158.40	*11,900,000*
DN550	562.0	795	720	20	39	52	92.20	194.00	*Liên hệ*
DN600	613.0	845	770	24	39	54	101.10	226.90	*13,900,000*

4. Ưu và nhược điểm của mặt bích JIS 20K inox

Ở cấp áp cao, giá trị của sản phẩm không chỉ nằm ở thông số thiết kế mà còn ở độ ổn định làm kín, khả năng chịu tải lâu dài và mức độ phù hợp với môi trường vận hành. Vì vậy phần ưu và nhược điểm dưới đây sẽ giúp người đọc đánh giá nhanh mặt bích JIS 20K inox có thực sự là lựa chọn tối ưu cho tuyến ống của mình hay không.

4.1. Ưu điểm của mặt bích JIS 20K inox

Khi chọn đúng cấp áp và lắp đặt đúng kỹ thuật, mặt bích JIS 20k mang lại nhiều lợi thế rõ ràng về an toàn và độ bền cho hệ thống đường ống:

Chịu áp lực cao, tăng biên an toàn vận hành: Cấp áp 20K phù hợp cho các tuyến có áp lực lớn hoặc có dao động áp theo tải bơm, tải nhiệt. Điều này giúp hệ thống ổn định hơn so với việc dùng cấp thấp trong cùng điều kiện làm việc.
Độ kín tốt khi lắp đúng tiêu chuẩn: Độ dày và kết cấu của nhóm 20K hỗ trợ phân bố lực siết tốt hơn. Khi kết hợp đúng gioăng và quy trình siết chéo, hiệu quả làm kín được duy trì ổn định trong thời gian dài.
Khả năng chống ăn mòn và tuổi thọ cao: Vật liệu inox 304 và đặc biệt là 316 giúp mặt bích làm việc bền hơn trong môi trường ẩm, ngoài trời hoặc có hóa chất ở mức phù hợp.
Đây là lợi thế rõ ràng so với mặt bích thép carbon nếu xét về chi phí bảo trì dài hạn.
Dễ đồng bộ với hệ JIS: Khi tuyến ống inox công nghiệp, van và phụ kiện cùng dùng JIS, việc lựa chọn mặt bích 20K giúp hạn chế rủi ro lệch lỗ bulông và sai kích thước, thi công thuận lợi hơn.

4.2. Nhược điểm của mặt bích JIS 20K inox

Bên cạnh những ưu điểm trên, mặt bích inox cũng có một số hạn chế mà kỹ sư cần cân nhắc, đặc biệt khi hệ thống không phải tuyến nào cũng làm việc ở tuyến cao:

Chi phí cao hơn so với 10K và 16K: Với các hệ không yêu cầu áp lực cao, việc dùng 20K có thể làm tăng chi phí vật tư mà không mang lại lợi ích tương xứng.
Trọng lượng lớn hơn, yêu cầu thi công kỹ hơn: Bích dày và nặng hơn kéo theo yêu cầu nâng hạ, căn chỉnh và kiểm soát độ phẳng bề mặt nghiêm ngặt hơn để tránh rò rỉ.
Hiệu quả phụ thuộc nhiều vào lựa chọn vật liệu và gioăng: Nếu chọn inox chưa phù hợp môi trường hoặc dùng gioăng không đúng điều kiện áp suất và nhiệt độ, lợi thế của cấp áp 20K sẽ giảm đáng kể.

*Ưu và nhược điểm của mặt bích Jis 20K inox*

5. Ứng dụng của mặt bích JIS 20K inox

Ứng dụng là phần giúp người đọc đặt đúng sản phẩm vào đúng công trình. Thực tế, mặt bích JIS 20K inox thường được ưu tiên ở các tuyến yêu cầu áp lực cao hoặc có nhu cầu tăng độ bền chống ăn mòn trong dài hạn.

Hệ thống nước áp lực cao và tuyến bơm công suất lớn: Mặt bích JIS 20K inox phù hợp các tuyến có áp vận hành cao hoặc có khả năng tăng áp theo tải bơm, đặc biệt ở điểm nối gần máy bơm hoặc đầu tuyến.
Hệ thống hơi và đường ống nhiệt công nghiệp: Với các tuyến có áp lực và nhiệt độ cao, lựa chọn mặt bích JIS 20K inox giúp tăng độ an toàn kết nối, giảm nguy cơ rò rỉ tại các điểm giao tiếp giữa ống và van.
Đường ống hóa chất và môi trường ngoài trời: Khi môi trường có độ ẩm cao hoặc có nguy cơ ăn mòn, mặt bích JIS 20K inox là giải pháp đáng cân nhắc, đặc biệt khi dùng inox 316 cho môi trường khắt khe hơn.
Các tuyến cần dự phòng nâng công suất: Nhiều nhà máy chọn mặt bích JIS 20K inox ngay từ đầu để dự phòng kế hoạch mở rộng hoặc tăng công suất, tránh thay thế đồng bộ mặt bích sau này.

6. Mặt bích JIS 20K inox có phổ biến tại Việt Nam không?

Thực tế tại thị trường Việt Nam, mặt bích JIS 20K inox KHÔNG phải là dòng phổ biến đại trà, đặc biệt nếu so với JIS 10K, JIS 16K hoặc BS PN16. Điều này xuất phát từ cả nhu cầu sử dụng thực tế lẫn đặc thù cung ứng của dòng bích áp lực cao.

Trước hết, nhu cầu dùng JIS 20K không nhiều. Phần lớn hệ thống đường ống công nghiệp tại Việt Nam vận hành ở mức áp trung bình, nơi JIS 10K hoặc JIS 16K đã đáp ứng đủ yêu cầu kỹ thuật. Chỉ những hệ có áp cao, có dao động áp, hoặc yêu cầu hệ số an toàn lớn mới cần đến JIS 20K, nên tần suất sử dụng thấp hơn rõ rệt.

Thứ hai, nguồn hàng JIS 20K không phải size nào cũng có sẵn. Trên thực tế có thể thấy rõ sự khan hiếm của mặt bích JIS 20K tại Việt Nam, đặc biệt khi dự án bắt đầu triển khai mua sắm theo đúng kích thước và tiêu chuẩn thiết kế.

Các size nhỏ và trung bình như DN15–DN100 có thể tìm được hàng sẵn hoặc thời gian chờ ngắn.
Các size lớn từ DN125 trở lên thường phải đặt hàng, gia công theo tiêu chuẩn, thời gian chờ lâu hơn so với bích phổ thông.

Tiếp theo, chi phí và trọng lượng cũng là yếu tố hạn chế độ phổ biến. Bích JIS 20K có độ dày lớn, khối lượng nặng, giá thành cao hơn đáng kể. Nhiều công trình chọn phương án tối ưu chi phí bằng cách dùng JIS 16K nếu tính toán thấy vẫn đảm bảo an toàn.

Cuối cùng, không phải nhà cung cấp nào cũng hiểu rõ JIS 20K. Trên thị trường vẫn tồn tại tình trạng:

Báo nhầm JIS 20K với JIS 16K
Không tư vấn rõ về kích thước, gioăng, bulông đi kèm
Không cảnh báo trước về thời gian chờ hàng

⇒ Vì vậy, có thể thấy mặt bích JIS 20K inox có mặt tại Việt Nam, nhưng không phổ biến sẵn kho rộng rãi. Khi sử dụng, cần xác định rõ size, tiêu chuẩn và làm việc với đơn vị hiểu đúng JIS để tránh chậm tiến độ hoặc mua sai hàng.

7. Cách lựa chọn mặt bích JIS 20K inox cho hệ thống của bạn

Để lựa chọn đúng mặt bích JIS 20K inox, kỹ sư thường phải trả lời ba câu hỏi chính là dùng 20K hay 16K, chọn inox 304 hay 316 và dùng bích rỗng, bích mù hay bích cổ hàn ở từng vị trí. Khi ba câu hỏi này rõ ràng, việc chọn vật tư sẽ đơn giản hơn, giảm rủi ro nhầm tiêu chuẩn và tối ưu được chi phí cho toàn tuyến ống.

7.1. Nên chọn JIS 20K hay JIS 16K cho tuyến ống?

Câu hỏi đầu tiên luôn là hệ thống thực sự cần cấp áp nào. Nếu chọn quá cao sẽ tốn chi phí không cần thiết, còn chọn quá thấp sẽ làm tăng rủi ro rò rỉ và hư hỏng.

Trong đa số hệ thống nước và chất lỏng áp trung bình, ít dao động áp, mặt bích JIS 16K thường đã đáp ứng đủ yêu cầu thiết kế và thử áp. Đây là lựa chọn cân bằng giữa an toàn và chi phí.

Mặt bích JIS 20K inox nên được ưu tiên khi:

Áp suất làm việc và áp thử tiến gần giới hạn mà JIS 16K cho phép.
Tuyến nằm gần cụm bơm, có xung áp rõ rệt khi khởi động hoặc dừng bơm.
Hệ thống được thiết kế có dự phòng tăng áp hoặc tăng công suất trong tương lai.

Trong các trường hợp này, dùng JIS 20K giúp tăng biên an toàn cho mối nối, hạn chế việc phải thay đồng loạt mặt bích nếu sau này nâng áp hệ thống. Ngược lại, với tuyến áp thấp và ổn định, JIS 16K vẫn là lựa chọn hợp lý hơn về mặt kinh tế.

7.2. Trong JIS 20K nên dùng inox 304 hay inox 316?

Khi đã xác định cần dùng cấp áp 20K, bước tiếp theo là chọn đúng mác inox cho mặt bích. Việc này phụ thuộc chủ yếu vào môi trường làm việc và tính chất lưu chất trong đường ống.

Với tuyến đặt trong nhà, môi trường khô ráo hoặc ẩm vừa phải, lưu chất là nước sạch hoặc chất lỏng trung tính, mặt bích JIS 20K inox 304 thường là đủ. Inox 304 có độ bền cơ học tốt, khả năng chống ăn mòn ổn trong điều kiện thông thường và chi phí hợp lý.
Với tuyến đặt ngoài trời, gần khu vực có hơi muối, có clorua, gần biển hoặc tiếp xúc với một số loại hóa chất có khả năng ăn mòn cao hơn, nên ưu tiên mặt bích JIS 20K inox 316 hoặc 316L. Hàm lượng molypden trong inox 316 giúp tăng khả năng kháng rỗ và ăn mòn kẽ, giữ bề mặt làm kín ổn định lâu hơn và giảm nguy cơ rỗ mép bích sau thời gian vận hành.

Cách chọn thực tế là nếu môi trường làm việc ở mức thông thường, không có tác nhân ăn mòn mạnh, inox 304 là lựa chọn hợp lý. Nếu môi trường khắt khe hơn hoặc tuyến ống yêu cầu tuổi thọ cao, ít bảo trì, inox 316 sẽ an toàn hơn trong dài hạn.

7.3. Ở từng vị trí nên dùng bích rỗng, bích mù hay bích cổ hàn?

Trong cùng một hệ mặt bích JIS 20K inox, mỗi kiểu bích được thiết kế cho một nhiệm vụ khác nhau. Chọn đúng kiểu bích ở từng vị trí sẽ giúp hệ thống làm việc ổn định và dễ vận hành hơn.

Mặt bích rỗng JIS 20K inox dùng tại các vị trí có lưu chất đi xuyên qua, như nối ống với ống, ống với van hoặc ống với thiết bị. Đây là loại bích xuất hiện nhiều nhất trên tuyến ống.
Mặt bích mù JIS 20K inox dùng để bịt cuối tuyến, tạo điểm chờ cho giai đoạn mở rộng sau này hoặc phục vụ thử áp và cô lập tạm thời một đoạn ống khi cần bảo trì.
Mặt bích cổ hàn JIS 20K inox phù hợp tại các vị trí chịu rung động lớn, gần bơm, gần thiết bị quay hoặc các đoạn đổi hướng gấp. Phần cổ hàn giúp truyền lực từ bích sang ống tốt hơn, giảm tập trung ứng suất tại mép bích và tăng độ bền mối nối theo thời gian.

Khi đọc bản vẽ, kỹ sư nên xem rõ chức năng của từng điểm nối để quyết định dùng bích rỗng, bích mù hay bích cổ hàn. Không nên dùng một kiểu bích duy nhất cho tất cả các vị trí vì sẽ khó tối ưu cả về kỹ thuật lẫn chi phí.

8. So sánh mặt bích JIS 20K inox với JIS 10K, 16K và mặt bích thép

Khi chọn mặt bích cho tuyến ống, kỹ sư thường băn khoăn nên dùng cấp áp nào trong hệ JIS và chọn vật liệu inox hay thép. Bảng so sánh dưới đây giúp bạn nhìn nhanh sự khác nhau giữa các cấp JIS 10K, 16K, 20K và giữa mặt bích JIS 20K inox với mặt bích thép carbon để quyết định phù hợp với điều kiện làm việc thực tế.

8.1. So sánh mặt bích JIS 20K inox với JIS 10K, 16K

Bảng này tóm tắt những điểm khác biệt chính giữa các cấp áp JIS phổ biến để bạn xác định xem có thật sự cần dùng đến JIS 20K inox hay chỉ cần 10K hoặc 16K là đủ.

Tiêu chí	JIS 10K inox	JIS 16K inox	JIS 20K inox
Phạm vi áp suất làm việc	Hệ áp thấp đến trung bình, điều kiện làm việc tương đối ổn định	Hệ áp trung bình đến tương đối cao, có yêu cầu an toàn tốt hơn 10K	Hệ áp cao, tuyến gần bơm, đầu tuyến hoặc vị trí có xung áp rõ rệt
Vị trí sử dụng điển hình	Tuyến nước công nghiệp, một số tuyến hóa chất nhẹ, đường ống trong nhà	Tuyến chính trong nhà máy, nhánh chính của hệ thống nước và chất lỏng áp trung bình	Đoạn gần bơm, đầu tuyến, nhánh chính chịu áp cao, vị trí yêu cầu biên an toàn lớn
Độ dày và trọng lượng tương đối	Mỏng và nhẹ nhất trong ba cấp JIS, thao tác lắp đặt thuận lợi	Dày hơn 10K, trọng lượng tăng nhưng vẫn dễ thi công ở đa số DN	Dày và nặng nhất, cần cân nhắc phương án cẩu lắp và giá đỡ ở DN lớn
Chi phí vật tư	Thấp nhất, phù hợp khi áp suất và môi trường làm việc không khắt khe	Cao hơn 10K nhưng vẫn ở mức hợp lý cho hệ áp trung bình đến cao	Cao nhất do dùng nhiều vật liệu và yêu cầu gia công cao hơn
Khi nên ưu tiên sử dụng	Khi áp làm việc thấp, không có kế hoạch nâng công suất, môi trường ăn mòn vừa phải	Khi áp làm việc ở mức trung bình đến tương đối cao, không sát giới hạn thiết kế	Khi áp làm việc và áp thử tiệm cận giới hạn 16K, có xung áp mạnh hoặc có kế hoạch nâng áp sau này

Nhìn vào bảng có thể thấy JIS 10K và 16K phù hợp với phần lớn tuyến áp trung bình, còn JIS 20K inox nên dành cho các đoạn nhạy cảm như gần bơm, đầu tuyến hoặc các vị trí cần biên an toàn cao hơn để sẵn sàng cho việc nâng áp trong tương lai.

*So sánh mặt bích JIS 20K inox với JIS 10K, 16K*

8.2. So sánh mặt bích JIS 20K inox với mặt bích thép

Sau khi đã chọn được cấp áp 20K, bước tiếp theo là cân nhắc giữa mặt bích inox và mặt bích thép carbon. Bảng so sánh dưới đây giúp bạn cân đối giữa chi phí đầu tư ban đầu và chi phí vòng đời thiết bị.

Tiêu chí	Mặt bích JIS 20K thép carbon	Mặt bích JIS 20K inox 304 hoặc 316
Khả năng chống ăn mòn	Dễ gỉ trong môi trường ẩm, gần biển hoặc có hơi hóa chất nếu lớp sơn bảo vệ xuống cấp	Kháng ăn mòn tốt, đặc biệt với inox 316 trong môi trường có clorua và ẩm cao
Độ bền cơ học	Chịu lực tốt, đáp ứng yêu cầu về áp suất của cấp 20K	Độ bền cơ học cao, đủ đáp ứng các ứng dụng cấp 20K và giữ bề mặt làm kín ổn định lâu dài
Chi phí đầu tư ban đầu	Thấp hơn, đặc biệt ở các DN lớn, phù hợp khi ưu tiên giảm chi phí vật tư	Cao hơn do giá inox 304 và 316 cao hơn thép carbon
Chi phí bảo trì và vòng đời	Cần sơn phủ, kiểm tra và thay thế khi ăn mòn, chi phí dừng máy bảo trì có thể lớn	Ít bảo trì hơn, giảm rủi ro rò rỉ do ăn mòn, tổng chi phí vòng đời thường thấp hơn ở môi trường khắt khe
Vận hành và bảo trì thực tế	Dễ gặp tình trạng gỉ bu lông và bề mặt bích, tháo lắp và siết lại gặp nhiều khó khăn	Bề mặt sạch hơn, ít gỉ, thao tác tháo lắp và siết lại trong các đợt bảo trì thuận lợi hơn
Môi trường phù hợp	Hệ ít ăn mòn, trong nhà, chấp nhận bảo trì định kỳ và dừng hệ thống khi cần thay thế	Tuyến quan trọng, môi trường ẩm, gần biển hoặc có hóa chất, nơi dừng máy sửa chữa gây tốn kém lớn

Từ góc nhìn kỹ thuật và chi phí vòng đời, mặt bích JIS 20K thép carbon phù hợp với các hệ ít ăn mòn và ưu tiên chi phí ban đầu, còn mặt bích JIS 20K inox là lựa chọn an toàn hơn cho các tuyến quan trọng và môi trường làm việc khắc nghiệt hơn.

9. Những lỗi thường gặp khi sử dụng và lắp đặt mặt bích JIS 20K inox

Trong thực tế, nhiều sự cố rò rỉ không đến từ bản thân mặt bích JIS 20K mà xuất phát từ cách chọn, lắp đặt và siết bulông chưa đúng kỹ thuật. Bảng dưới đây tổng hợp các lỗi phổ biến, nguyên nhân, hậu quả và hướng khắc phục để bạn dễ đối chiếu trước khi đưa hệ thống vào vận hành.

Lỗi thường gặp	Nguyên nhân	Hậu quả	Cách khắc phục
Trộn tiêu chuẩn	Hệ không đồng bộ JIS	Lệch lỗ bulông, khó lắp	Kiểm tra tiêu chuẩn toàn tuyến, dùng bích chuyển nếu cần
Siết bulông sai trình tự	Không siết chéo, lực siết không đều	Gioăng ép lệch, rò rỉ	Siết chéo hình sao, tăng lực từng vòng
Chọn sai gioăng	Gioăng không phù hợp áp suất, nhiệt độ	Độ kín kém, xì áp	Chọn gioăng đúng điều kiện làm việc, đúng bề mặt bích
Bề mặt bích kém	Xước, bẩn, không phẳng	Không kín ngay khi thử áp	Vệ sinh, kiểm tra độ phẳng, loại bích lỗi
Chọn sai mác inox	304 dùng cho môi trường ăn mòn cao	Ăn mòn, rỗ, rò rỉ sau thời gian vận hành	Ưu tiên 316 hoặc 316L khi môi trường khắt khe
Chọn sai loại bích theo vị trí	Không xét rung, tải cơ	Giảm ổn định điểm nối	Ưu tiên bích cổ hàn cho điểm quan trọng, dùng bích mù đúng chỗ

10. Những câu hỏi thường gặp về mặt bích JIS 20K inox

Phần này giúp người đọc chốt nhanh các băn khoăn thực tế trước khi đặt hàng và tránh nhầm lẫn giữa cấp áp, vật liệu và tiêu chuẩn lắp đồng bộ.

Mặt bích JIS 20K inox có dùng thay JIS 16K được không?
Có thể dùng trong nhiều trường hợp nếu hệ cần tăng biên an toàn. Tuy nhiên vẫn nên đối chiếu bản vẽ, áp suất thiết kế và sự đồng bộ lỗ bulông để tránh phát sinh khi thi công.
Khi nào nên chọn inox 304, khi nào nên chọn inox 316 cho JIS 20K?
Inox 304 phù hợp môi trường ăn mòn vừa và nhu cầu tối ưu chi phí. Inox 316 hoặc 316L nên ưu tiên khi tuyến đặt ngoài trời ẩm, gần biển hoặc có clorua, hóa chất mức độ khắt khe hơn.?
Mặt bích JIS 20K inox có lắp chung với van chuẩn khác được không
Không khuyến khích vì dễ lệch vòng lỗ hoặc sai bề mặt làm kín. Nếu bắt buộc ghép hệ khác chuẩn, nên dùng bích chuyển đổi phù hợp.
Vì sao vẫn rò rỉ dù đã dùng mặt bích JIS 20K inox?
Thường đến từ siết bulông sai trình tự, chọn sai gioăng, bề mặt bích không phẳng hoặc vật liệu inox chưa phù hợp môi trường.
Nên chọn mặt bích rỗng hay mặt bích mù trong hệ 20K?
Mặt bích rỗng dùng để nối ống với ống hoặc ống với van. Mặt bích mù dùng để bịt cuối tuyến, cô lập đoạn ống hoặc phục vụ thử áp.

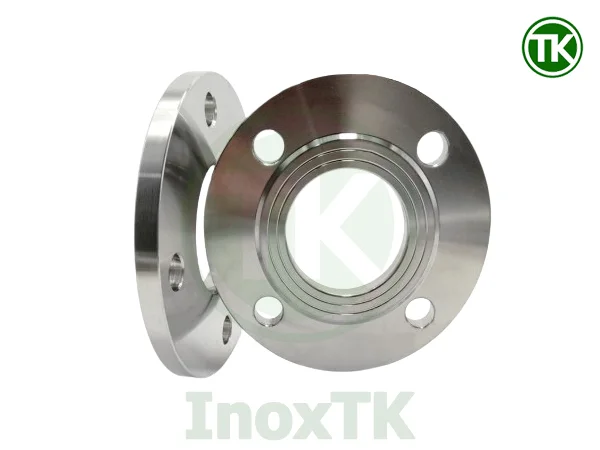

Những câu hỏi thường gặp về mặt bích Jis 20K inox — *Những câu hỏi thường gặp về mặt bích JIS 20K inox*

10. Liên hệ mua mặt bích JIS 20K inox tại Inox TK

Khi bạn cần chọn đúng cấp áp, đúng vật liệu và đúng kiểu bích cho bản vẽ, một nhà cung cấp có sẵn hàng và tư vấn kỹ thuật rõ ràng sẽ giúp tiết kiệm rất nhiều thời gian và chi phí phát sinh. Inox TK hướng tới vai trò đó trong các dự án dùng mặt bích JIS 20K inox.

Nguồn hàng rõ ràng, phục vụ dự án: Cung ứng mặt bích JIS 20K inox theo đúng tiêu chuẩn, đa dạng kiểu bích rỗng và bích mù,
đáp ứng nhiều dải DN cho công trình.
Hàng sẵn kho, giao nhanh theo tiến độ; Phù hợp các dự án cần vật tư gấp hoặc cần bổ sung theo từng đợt thi công.
CO-CQ đầy đủ theo yêu cầu nghiệm thu: Giúp hồ sơ kỹ thuật minh bạch, thuận lợi khi bàn giao.
Tư vấn kỹ thuật theo bản vẽ: Hỗ trợ xác định cấp áp phù hợp, chọn inox 304 hay 316 theo môi trường,
kiểm tra đồng bộ chuẩn JIS trong toàn tuyến.

Bạn chỉ cần gửi danh sách DN, số lượng, loại bích rỗng hay bích mù và điều kiện làm việc dự kiến. Inox TK sẽ hỗ trợ tư vấn và báo giá nhanh để bạn chốt phương án tối ưu cho hệ thống.
