CF8 và CF8M trên thân van bi ren inox là gì?

1. Giới thiệu nhanh về ký hiệu CF8 và CF8M trên thân van bi ren inox

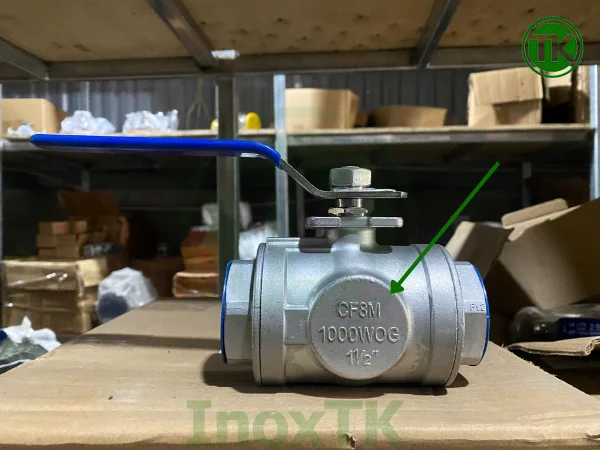

Trên thân nhiều van bi ren inox bạn sẽ thấy các ký hiệu đúc như CF8 hoặc CF8M. Đây không phải tên thương mại, mà là mác vật liệu theo tiêu chuẩn ASTM cho thép không gỉ đúc. Hiểu đúng hai mã này giúp kỹ sư chọn khả năng chống ăn mòn phù hợp với môi chất, kiểm soát rủi ro rò rỉ và tối ưu chi phí vòng đời (TCO) thay vì chỉ nhìn giá mua ban đầu.

Bài viết tập trung làm rõ ba điểm sau để bạn ra quyết định nhanh và chính xác:

• Bản chất CF8 và CF8M: chúng là gì trong hệ tiêu chuẩn ASTM, dùng ở đâu trên van.
• Quan hệ với 304/316 dạng cán: vì sao “CF8 ≈ 304” và “CF8M ≈ 316” chỉ mang tính tương đương về hóa học chứ không đồng nhất về cơ tính.
• Ứng dụng lựa chọn: khi nào ưu tiên CF8 để tiết kiệm hợp lý, khi nào cần CF8M để tăng bền chống clorua và giảm downtime.

2. CF8 và CF8M là gì? Mối liên hệ với inox 304 và 316

CF8 và CF8M là mác inox đúc austenitic trong tiêu chuẩn ASTM (áp dụng cho chi tiết đúc như thân, nắp, bích van). Trong thực hành lựa chọn, chúng thường được xem là tương ứng với inox 304 và inox 316 dạng cán; tuy nhiên do quy trình đúc và xử lý nhiệt khác biệt, tính chất thực tế không trùng khít thép tấm/thanh cán.

2.1. CF8 theo ASTM A351 – định nghĩa và ứng dụng

• Định nghĩa ngắn: Inox đúc hệ Crom – Niken tương đương định hướng hóa học của 304 cán.
• Ứng dụng điển hình: Thân van cho nước kỹ thuật, khí nén, dầu nhẹ, môi trường clorua thấp, nhiệt độ nằm trong vùng an toàn của seat/packing.
• Giá trị sử dụng: Cân bằng giữa kháng ăn mòn phổ thông, độ gia công đúc tốt và chi phí hợp lý cho các tuyến DN nhỏ–trung.

2.2. CF8M theo ASTM A351 – bổ sung Mo để kháng clorua

• Định nghĩa ngắn: Biến thể của CF8 được bổ sung Molypden (Mo), tương đương hóa học với 316 cán.
• Tác dụng kỹ thuật: Tăng kháng pitting/crevice trong môi trường có ion Cl⁻ (nước muối, sương muối ven biển, nước khử trùng Clo).
• Khi nên chọn: Dự án gần biển, nước tuần hoàn có Cl⁻, nguy cơ đọng muối; yêu cầu độ bền chống clorua cao để giảm rò rỉ và kéo dài tuổi thọ.

2.3. Vì sao “đúc” không đồng nhất “cán”? Hệ quả khi đọc ký hiệu trên van

• Vi cấu trúc khác nhau: Đúc có quá trình đông đặc tạo phân bố vi mô và có thể kiểm soát δ-ferrite để chống nứt nóng; cán có biến dạng dẻo + tôi ram cho cơ tính khác.
• Cơ tính & vận hành: Inox thép không gỉ đúc thường có độ dẻo/độ dai va đập và đáp ứng mô-men siết khác inox cán. Nhà sản xuất sẽ solution anneal (tôi ram hòa tan) để đạt cơ tính mục tiêu.
• Đọc ký hiệu đúng ngữ cảnh: Ký hiệu CF8/CF8M cho biết mác đúc, không tự động đồng nghĩa với 304/316 cán về cơ tính. Khi chọn van, luôn tham chiếu thêm: thiết kế thân, loại seat/packing, và biểu đồ áp–nhiệt (P–T) của model để bảo đảm độ kín và tuổi thọ trong điều kiện vận hành thực.

3. Thành phần hóa học điển hình và ý nghĩa kỹ thuật

Để chọn đúng vật liệu thân van, trước hết cần nhìn vào “xương sống” của mác inox đúc. Tỷ lệ Cr, Ni và đặc biệt là Mo quyết định trực tiếp hành vi chống ăn mòn, trong khi các nguyên tố như C, Si, Mn ảnh hưởng đến công nghệ đúc, gia công và hàn sửa.

3.1. CF8 – Cr và Ni đặc trưng, không có Mo

• Ảnh hưởng của Cr: Cr ở mức điển hình khoảng 18–21% tạo lớp thụ động giàu Cr₂O₃ bền với nước sạch, không khí ẩm và nhiều dung dịch trung tính. Khi lớp này ổn định, thân van duy trì bề mặt sạch, ít bám cặn, chậm xỉn màu.
• Vai trò của Ni: Ni khoảng 8–11% ổn định pha austenit, cải thiện độ dẻo và độ dai va đập của vật liệu đúc. Điều này có lợi khi thân van chịu va chạm nhẹ trong lắp đặt hoặc thao tác đóng mở liên tục.
• Không có Mo: CF8 không bổ sung Molypden, vì vậy độ bền với tấn công điểm (pitting) trong môi trường có ion Cl⁻ chỉ ở mức “phổ thông”. Với nước sạch, khí nén, dầu nhẹ và nồng độ Cl⁻ thấp, CF8 là lựa chọn kinh tế vẫn đáp ứng tốt độ bền ăn mòn.

Ý nghĩa kỹ thuật: CF8 phù hợp cho các tuyến ống nước kỹ thuật, dầu nhẹ, khí nén khô. Khi có muối hoặc clorua đáng kể, cần cân nhắc nâng hạng vật liệu.

3.2. CF8M – bổ sung Mo khoảng 2–3% để tăng kháng clorua

• Tác dụng của Mo: Mo khoảng 2–3% tăng chỉ số chống pitting và ăn mòn kẽ hở trong môi trường chứa Cl⁻. Nhờ đó, thân van khó hình thành “lỗ kim” khi có nước muối, sương muối ven biển hoặc dung dịch có Clo.
• Cr và Ni tương đương 316 cán về định hướng hóa học: Cr điển hình 18–21%, Ni 9–13% giúp duy trì pha austenit ổn định và độ dẻo tốt, hỗ trợ bề mặt ghép kín giữ hình học ổn định hơn qua nhiều chu kỳ siết.

Ý nghĩa kỹ thuật: Khi dự án ở khu vực ven biển, tháp giải nhiệt có nguy cơ đọng muối, nước tuần hoàn có Clo hoặc nồng độ Cl⁻ dao động, CF8M “đáng tiền” về chi phí vòng đời nhờ giảm rủi ro rò rỉ do pitting.

3.3. Ghi chú về C, Si, Mn và tạp chất

• C (Carbon): Hàm lượng C thấp giúp hạn chế tạo cacbua ở ranh giới hạt khi chịu nhiệt độ trung gian trong gia công hoặc hàn đắp, nhờ đó giảm nguy cơ ăn mòn liên hạt.
• Si (Silicon): Tăng tính đúc chảy và chống oxy hóa ở trạng thái lỏng, hỗ trợ điền đầy lòng khuôn, cho bề mặt vật đúc ít khuyết tật hơn.
• Mn (Mangan): Hỗ trợ khử oxy, ổn định luyện kim trong quá trình đúc.
• S, P (tạp chất): Cần kiểm soát thấp để tránh làm giòn hạt hoặc giảm khả năng hàn sửa.

4. Tính chất cơ lý và hành vi trong vận hành van bi ren inox

Vật liệu đúng không chỉ chống ăn mòn tốt mà còn phải giữ được hình học lắp ghép và độ kín dưới tải vận hành. Với chi tiết đúc, nhà sản xuất thường xử lý nhiệt để đạt cơ tính mục tiêu, nhưng hành vi dài hạn vẫn chịu ảnh hưởng bởi mô-men siết, rung động và chu kỳ nhiệt của hệ thống.

4.1. Độ bền kéo, giới hạn chảy, độ cứng và độ dẻo dai điển hình

• Độ bền kéo và giới hạn chảy: Mức điển hình của inox đúc austenitic cho phép thân chịu được ứng suất do mô-men siết khi lắp bích nắp, gắn truyền động hoặc khi đường ống giãn nở nhẹ. Giá trị cụ thể phụ thuộc mác và chế độ xử lý nhiệt của nhà sản xuất, nhưng điểm cần nhớ là CF8 và CF8M đều đủ dư địa cho thao tác lắp đặt đúng chuẩn.
• Độ cứng và độ dẻo dai: Inox đúc có độ cứng vừa phải để chống xước bề mặt ghép, đồng thời vẫn giữ độ dẻo dai cần thiết nhằm hấp thụ va đập nhỏ khi thao tác. Điều này giúp hạn chế nứt vi mô ở vùng góc cạnh hoặc chân ren gắn phụ kiện.
• Liên hệ với mô-men vận hành: Khi seat và packing “chặt” dần theo thời gian, mô-men đóng mở tăng. Thân đúc có cơ tính ổn định sẽ giữ hình học mặt ghép và không biến dạng cục bộ khi siết lại theo dải mô-men khuyến nghị, góp phần duy trì độ kín lâu dài.

4.2. Ảnh hưởng đến bề mặt ghép kín và vùng packing trong chu kỳ dài hạn

• Bề mặt ghép kín thân – nắp: Độ ổn định hình học của thân đúc quyết định khả năng phân bố đều lực siết trên gioăng. Với CF8 và CF8M đạt chuẩn đúc và xử lý nhiệt tốt, bề mặt ghép giữ phẳng và song song tốt hơn theo thời gian, giúp giảm nguy cơ “khe hở vi mô” gây rò rỉ.
• Vùng packing quanh trục: Thân ổn định sẽ giúp cổ trục và bệ nắp chèn không “đánh mấp” sau nhiều chu kỳ đóng mở. Nhờ vậy, thao tác siết bù packing theo từng nửa vòng của ốc nắp chèn sẽ phát huy hiệu quả, không làm bó trục đột ngột.
• Tương tác với seat: Khi thân giữ chuẩn hình học, bi tựa đều lên seat hơn. Với CF8M trong môi trường có Cl⁻, bề mặt tiếp xúc ít bị pitting cục bộ nên mô-men vận hành ổn định hơn, giảm xu hướng “gắt góc” khi đóng kín.

5. Bảng so sánh nhanh CF8 vs CF8M theo tiêu chí kỹ thuật trọng yếu

Phần này giúp kỹ sư “nhìn một phát là hiểu” khác biệt cốt lõi giữa hai mác inox đúc khi áp vào thân van bi ren. Trước khi lập bảng, cần làm rõ vì sao những tiêu chí dưới đây quan trọng: chúng liên quan trực tiếp đến nguy cơ rò rỉ, tuổi thọ seat–packing và tổng chi phí vòng đời.
Dưới đây là bảng so sánh nhanh CF8 vs CF8M theo đúng style Inox TK (border=10, header nền #008B00, chữ trắng, hàng xen kẽ #F0FFF0). Bạn chỉ cần chèn vào ngay dưới mục 5 trong bài:

Bảng so sánh nhanh CF8 vs CF8M cho thân van bi ren inox
Tiêu chí	CF8	CF8M
Thành phần hóa học đại diện	Hệ Cr–Ni tương đương 304 cán về định hướng hóa học. Không có Mo.	Hệ Cr–Ni tương đương 316 cán về định hướng hóa học. Có Mo khoảng 2–3%.
Khả năng kháng clorua	Mức phổ thông cho môi trường ít hoặc không có Cl⁻.	Tốt hơn rõ rệt nhờ Mo. Phù hợp khi hiện hữu Cl⁻ hoặc có nguy cơ bám muối theo chu kỳ.
Kháng pitting / crevice	Dễ khởi phát hơn trong nước muối, sương muối, nước có Clo.	Khởi phát chậm hơn. Giảm rủi ro lỗ kim và ăn mòn kẽ hở tại mặt ghép, cổ trục.
Môi trường khuyến nghị	Nước kỹ thuật sạch, khí nén khô, dầu nhẹ, Cl⁻ thấp và ổn định.	Ven biển, nước muối, nước khử trùng bằng Clo, nước tuần hoàn có Cl⁻ dao động.
Dải nhiệt vật liệu thân	Rộng ở góc nhìn vật liệu, nhưng giới hạn thực tế phụ thuộc seat và packing của model.	Tương tự về vật liệu. Vẫn phải tham chiếu biểu đồ P–T của nhà sản xuất theo seat và packing.
Ổn định hình học – mặt ghép	Đáp ứng tốt nếu đúc chuẩn và siết đúng mô men. Phù hợp DN nhỏ–trung.	Tương đương CF8 về cơ học; ưu thế dài hạn khi có Cl⁻ do bề mặt ít pitting hơn.
Seat / packing khuyến nghị	PTFE hoặc R-PTFE cho dải nhiệt rộng; EPDM/NBR cho nước và dầu nhẹ.	Ưu tiên PTFE hoặc R-PTFE khi có Clo hoặc clorua. Packing tương thích hóa chất và nhiệt.
Tuổi thọ dự kiến (tương đối)	Tốt trong môi trường sạch và khô, nếu bảo trì chuẩn và thử kín định kỳ.	Dài hơn trong môi trường có Cl⁻ nhờ giảm pitting và giữ mô men vận hành ổn định.
Chi phí đầu tư ban đầu	Thấp hơn.	Cao hơn.
Tổng chi phí vòng đời (TCO)	Thấp khi môi trường sạch. Tăng mạnh nếu phát sinh pitting do Cl⁻.	Thường thấp hơn về lâu dài trong môi trường có Cl⁻ do ít rò và ít thay seat/packing.
Ghi chú kỹ thuật	Ký hiệu vật liệu không đại diện cho rating 1000 WOG. Bắt buộc tham chiếu biểu đồ P–T của model.	Tương tự CF8. Vật liệu thân tốt phải đi cùng lựa chọn seat và packing đúng thì mới kín khít bền lâu.

6. Khả năng chống ăn mòn: nước sạch, nước muối, hóa chất nhẹ

Mấu chốt là hiểu “bức tranh môi trường” nơi van làm việc. Chỉ cần lệch nhận định nhỏ về clorua hoặc pH là quyết định vật liệu đã khác.

6.1. Nước sạch, tuần hoàn, dầu nhẹ – khi CF8 là lựa chọn kinh tế

• Nước kỹ thuật và nước làm mát tuần hoàn sạch
  Nếu chất lượng nước ổn định, không có bám muối theo chu kỳ, CF8 đáp ứng tốt. Bề mặt thân đúc duy trì lớp thụ động Cr₂O₃ bền.
• Dầu nhẹ và dung dịch trung tính
  CF8 cho độ trơ hóa học đủ để không tạo ăn mòn cục bộ. Trong các tuyến xả–hồi có dao động áp nhẹ, thân CF8 vẫn giữ hình học ghép tốt khi siết đúng chuẩn.
• Điều kiện cần kiểm soát
  Theo dõi tổng chất rắn hòa tan, tránh chất tẩy rửa có Clo tự do trong vệ sinh định kỳ. Nếu bắt đầu bổ sung Clo hoặc dùng hóa chất có Cl⁻, cần đánh giá lại.

6.2. Môi trường ven biển, nước muối, Cl⁻ – vì sao CF8M “đáng tiền” hơn về TCO

• Ven biển, sương muối, hơi nước biển
  Muối bám và khô ướt theo ngày tạo điều kiện cho pitting/crevice. CF8M có Mo giúp ức chế quá trình khởi phát lỗ kim, nhờ đó giảm rò rỉ do hư hại cục bộ quanh bề mặt ghép và cổ trục.
• Nước muối, nước khử trùng bằng Clo, nước tuần hoàn có bổ sung muối
  Dù nồng độ Cl⁻ không cao, sự hiện diện theo chu kỳ vẫn là yếu tố kích hoạt pitting. Đầu tư CF8M ngay từ đầu thường rẻ hơn chi phí thay seat, thay packing và dừng máy về sau.
• Tổng chi phí vòng đời
  Với cùng điều kiện bảo trì, CF8M kéo dài chu kỳ bảo dưỡng, giữ mô-men vận hành ổn định hơn, ít phát sinh rò “lặt vặt”, giảm số lần mở van để xử lý sự cố.

6.3. Hóa chất nhẹ, pH lệch – biên an toàn và cảnh báo vượt ngưỡng

• Dung dịch tẩy rửa, kiềm nhẹ hoặc acid yếu
  Cả CF8 và CF8M đều cần kiểm tra tương thích. CF8M thường có biên an toàn rộng hơn nếu trong công thức có Clo hoặc anion gây pitting.
• pH dao động
  Dao động pH làm lớp thụ động “mất–tạo” liên tục. Nếu đồng thời có Cl⁻, rủi ro pitting tăng. Khi pH không ổn định, CF8M là lựa chọn an toàn.
• Cảnh báo vượt ngưỡng
  Nếu nồng độ clorua tăng cao, hoặc có hóa chất oxy hóa mạnh, cả hai mác đều có thể không phù hợp. Khi đó cần xem xét các hệ vật liệu cao cấp hơn hoặc giải pháp phủ, lót, thay đổi seat–packing tương thích.

7. Những hiểu lầm thường gặp khi đọc ký hiệu trên thân van

Phần này nhằm “gỡ nhầm” trước khi ra quyết định, vì vài quan niệm sai có thể dẫn đến chọn vật liệu không phù hợp hoặc kỳ vọng sai về khả năng làm việc của van.

7.1. “CF8M = 316L” có đúng không?

Không hoàn toàn đúng. CF8M tương đương định hướng hóa học với 316, nhưng là mác đúc, còn 316L là mác cán phiên bản carbon thấp. Quá trình đúc tạo vi cấu trúc khác, có thể có δ-ferrite kiểm soát để chống nứt nóng. Do đó cơ tính và hành vi vận hành không trùng khít 316L cán. Khi đọc CF8M, hiểu rằng đây là chuẩn đúc theo ASTM, không phải 316L một-một.

7.2. Ký hiệu vật liệu ≠ rating áp suất–nhiệt của van

Ký hiệu CF8/CF8M chỉ nói lên mác thân đúc. Khả năng chịu áp–nhiệt của cả van phụ thuộc vào thiết kế thân, độ dày thành, loại seat (PTFE, R-PTFE, EPDM, NBR) và packing. Vì vậy, sau khi xác định vật liệu, vẫn phải tham chiếu biểu đồ P–T của model để bảo đảm làm việc an toàn.

7.3. Vật liệu thân tốt nhưng seat sai vẫn rò rỉ

Chống ăn mòn tốt của CF8M không “cứu” được một cấu hình seat/packing chọn sai. Nếu môi chất có nhiệt cao hoặc hóa chất không tương thích với seat, van vẫn đóng mà rò, mô-men tăng, tuổi thọ giảm. Chọn vật liệu thân và cụm làm kín phải song hành.

8. Ứng dụng thực tế theo kịch bản sử dụng van bi ren inox

Phần này giúp bạn “đặt vật liệu vào bối cảnh” để chốt nhanh. Mỗi kịch bản dưới đây đều chỉ ra vì sao chọn CF8 hay CF8M sẽ hợp lý hơn về kỹ thuật và chi phí vòng đời.

8.1. Đường ống nước kỹ thuật, dầu nhẹ – khi CF8 là lựa chọn kinh tế

Trong mạng nước kỹ thuật sạch, nước làm mát tuần hoàn đã kiểm soát tạp chất và những tuyến dầu nhẹ ổn định, CF8 đáp ứng tốt chống ăn mòn phổ thông với chi phí đầu tư thấp.

• Điều kiện điển hình: Nước cấp nhà máy, nước giải nhiệt không hoặc rất ít bổ sung Clo, dầu thủy lực nhẹ, dầu tuần hoàn không chứa phụ gia ăn mòn.
• Lợi thế của CF8: Duy trì lớp thụ động ổn định, cơ tính đúc đủ dư địa cho siết lắp và vận hành thường xuyên, TCO hợp lý nếu bảo trì đúng.
• Lưu ý vận hành: Theo dõi tổng chất rắn hòa tan, tránh để Clo tự do tích lũy trong chu kỳ vệ sinh. Khi bắt đầu bổ sung Clo hoặc phát hiện clorua tăng, cần đánh giá nâng hạng vật liệu.

8.2. Khu vực ven biển, nước muối, sương muối – ưu tiên CF8M để chống pitting

Ở không gian có hơi muối, bám muối theo ngày đêm hoặc dùng nước muối tuần hoàn, CF8M với Mo tăng kháng pitting rõ rệt.

• Điều kiện điển hình: Nhà máy gần biển, khu vực bồn giải nhiệt lộ thiên, hệ thống có phun Clo định kỳ, khu xử lý nước muối nhạt.
• Lợi thế của CF8M: Hạn chế khởi phát lỗ kim và ăn mòn kẽ hở tại mặt ghép, cổ trục và vùng nước đọng, từ đó giữ kín khít ổn định và kéo dài chu kỳ thay seat.
• Lưu ý vận hành: Dù dùng CF8M vẫn cần rửa trôi muối bám theo định kỳ và kiểm tra pitting sớm tại các mép sắc, ghờ, rãnh khắc.

8.3. Đường khí nén có khả năng ngưng tụ – chọn theo thành phần lỏng lẫn trong khí

Khí nén thường tưởng là “khô”, nhưng khi có ngưng tụ hoặc chất lỏng kéo theo, vật liệu thân chịu ảnh hưởng.

• Nếu chỉ có nước sạch: CF8 vẫn ổn khi bẫy ẩm hoạt động tốt và không có Clo tự do.
• Nếu có Clo hoặc clorua từ hơi muối: CF8M an toàn hơn về pitting ở những điểm đọng ẩm như đáy thân và mép ren.
• Khuyến nghị chung: Duy trì bẫy ẩm, kiểm tra nước tách ẩm, đánh giá định kỳ clorua trong nước ngưng.

9. Tiêu chí lựa chọn giữa CF8 và CF8M theo TCO

Quyết định vật liệu nên dựa trên chi phí vòng đời thay vì chỉ giá mua. Phương pháp dưới đây giúp bạn định lượng nhanh theo môi chất, nồng độ clorua, nhiệt độ và cường độ vận hành.

9.1. Ma trận chọn theo môi chất – nồng độ Cl⁻ – nhiệt độ – chu kỳ vận hành

Bắt đầu từ việc xác định bức tranh môi trường rồi đi theo nhánh quyết định hợp lý.

• Không có Cl⁻ hoặc rất thấp → nhiệt độ trung bình → chu kỳ đóng mở vừa phải → CF8.
• Có Cl⁻ dao động theo mùa → nhiệt độ cục bộ tăng tại cụm van → thời gian đọng ẩm dài → ưu tiên CF8M.
• Nồng độ Cl⁻ ổn định trung bình trở lên → có khả năng bám muối hoặc vệ sinh bằng Clo → CF8M là mặc định.
• Chu kỳ vận hành dày đặc → yêu cầu mô-men ổn định dài hạn → CF8M có lợi thế gián tiếp nhờ hạn chế pitting tại mặt ghép và cổ trục.

9.2. So sánh chi phí vòng đời

TCO không chỉ gồm van mà còn downtime, vật tư và công bảo trì.

• CF8 trong môi trường sạch: TCO thấp nhờ ít rủi ro ăn mòn cục bộ, chu kỳ thay seat bình thường.
• CF8 trong môi trường có muối: Chi phí ban đầu thấp nhưng dễ phát sinh thay seat, tăng mô-men, dừng máy xử lý rò, tổng chi phí cao về sau.
• CF8M trong môi trường có muối: Giá đầu tư cao hơn nhưng giảm sự cố pitting, kéo dài chu kỳ bảo trì, giảm rò lặt vặt, tổng thể TCO thường thấp hơn nếu có Cl⁻ hiện hữu.

9.3. Gợi ý cấu hình đi kèm để tối ưu

Vật liệu thân đúng cần đi đôi với cụm làm kín và chi tiết chuyển động tương thích.

• Bi và trục: Gia công nhẵn bề mặt, phủ cứng hoặc đánh bóng phù hợp nếu môi chất có hạt mịn.
• Seat: PTFE hoặc R-PTFE cho dải nhiệt rộng và môi trường có Clo, EPDM/NBR cho nước, dầu nhẹ nơi nhiệt độ trung bình.
• Packing: Chọn vật liệu tương thích hóa chất và nhiệt, có thể dùng tổ hợp vòng để cân bằng kín khít và mô-men.

10. Nhận diện và kiểm tra dấu khắc trên thân van đúc

Đọc đúng dấu khắc giúp nghiệm thu nhanh, truy vết lô hàng và đối soát giấy tờ chất lượng. Phần này nêu vị trí thường gặp, ý nghĩa ký tự và cách kiểm tra hồ sơ.

10.1. Vị trí dấu CF8/CF8M trên thân và nắp

Trên thân đúc thường có khắc nổi hoặc khắc chìm CF8 hoặc CF8M kèm cỡ DN và áp quy ước của model. Dấu có thể nằm trên sườn thân, mặt bụng hoặc vùng gần cổ trục. Ở nắp hoặc tai đỡ, đôi khi có lặp lại mác để đồng bộ kiểm soát.

10.2. Heat number, logo hãng, mác tiêu chuẩn – cách đối soát hồ sơ

Mỗi van thường đi kèm Heat No. hoặc Lot No. để truy vết mẻ luyện.

• Đối chiếu tại chỗ: So Heat No. trên thân với MTC 3.1 hoặc chứng chỉ vật liệu của nhà sản xuất.
• Kiểm tra logo và ký hiệu tiêu chuẩn: Logo đúc, mã model, tiêu chuẩn áp dụng giúp xác nhận nguồn gốc.
• Rà soát nhất quán: Số lượng trên phiếu đóng gói, Heat No. và chứng thư phải thống nhất để đảm bảo truy xuất.

10.3. Liên hệ CO&CQ – khi nào cần kèm chứng thư kiểm định

Trong các dự án công nghiệp, đặc biệt khi có yêu cầu nghiệm thu nghiêm ngặt, nên kèm CO&CQ theo từng lô và theo Heat No.

• Khi bắt buộc: Hệ thống có kiểm định an toàn, tuyến chứa môi chất nhạy cảm, hoặc hợp đồng yêu cầu MTC theo chuẩn.
• Cách làm chuẩn: Ghi chép Heat No. lúc nhập kho, chụp ảnh dấu khắc, lưu bản scan CO&CQ gắn với mã lô để truy vết nhanh khi bảo trì hoặc thay thế về sau..

11. FAQ – Những câu hỏi thường gặp

11.1. CF8 có dùng được ở môi trường có muối nhẹ không?

Có, nhưng chỉ khi nồng độ clorua thấp và được kiểm soát ổn định. CF8 không có Mo nên khả năng kháng pitting ở môi trường có Cl⁻ chỉ ở mức phổ thông. Nếu tuyến ống inox công nghiệp có chu kỳ bám muối rồi khô ướt hoặc nước tuần hoàn có Clo, rủi ro pitting tăng dần theo thời gian. Trong những ca này, nên đánh giá nâng lên CF8M để giảm xác suất rò rỉ do hư hại cục bộ trên bề mặt ghép kín và vùng cổ trục.

11.2. Khi nào buộc phải lên CF8M?

Khi có ion Cl⁻ hiện hữu hoặc nguy cơ bám muối theo chu kỳ như khu vực ven biển, tháp giải nhiệt lộ thiên, nước muối nhạt, nước khử trùng bằng Clo, hay khi pH dao động cùng với Cl⁻. CF8M có Mo khoảng 2–3% giúp nâng điểm pitting và giảm ăn mòn kẽ hở, nhờ đó duy trì kín khít và mô men vận hành ổn định lâu hơn. Nếu dự án hướng tới giảm downtime và tối ưu TCO, CF8M thường là lựa chọn an toàn.

11.3. CF8M có luôn tốt hơn CF8 không?

Không phải lúc nào cũng vậy. CF8M vượt trội về kháng Cl⁻, nhưng chi phí đầu tư cao hơn. Với nước kỹ thuật sạch, dầu nhẹ, khí nén khô, CF8 đã đủ tiêu chuẩn và kinh tế. Điều quan trọng là chọn đúng theo môi chất và bối cảnh vận hành. Nếu hiện tại không có Cl⁻ nhưng tương lai có thể bổ sung Clo vào nước tuần hoàn, hãy cân nhắc CF8M ngay từ đầu để tránh đổi vật liệu về sau.

11.4. Có thể dùng thân CF8 với bi hoặc trục là CF8M không?

Về mặt kỹ thuật, có thể thiết kế tổ hợp vật liệu để tối ưu chi phí, ví dụ thân CF8 kèm bi CF8M đã đánh bóng nhằm tăng đề kháng pitting ở bề mặt làm kín. Tuy nhiên, cần đồng bộ tương thích với seat và packing. Nếu môi trường có Cl⁻ đáng kể, chỉ nâng bi hoặc trục không đủ để loại trừ nguy cơ pitting ở chính thân hoặc vùng cổ trục. Khi Cl⁻ hiện hữu, nên cân nhắc thân CF8M để tăng biên an toàn tổng thể.

11.5. Ký hiệu vật liệu có liên quan trực tiếp đến 1000 WOG không?

Không. CF8 hay CF8M chỉ là mác vật liệu thân đúc. Rating như 1000 WOG phản ánh thiết kế của toàn van gồm độ dày thân, cấu trúc ghế làm kín, packing và thử áp nhà sản xuất. Vì vậy, sau khi chốt vật liệu, vẫn cần tham chiếu biểu đồ áp suất – nhiệt độ và catalog kỹ thuật của model cụ thể để xác nhận phạm vi làm việc an toàn.

12. Liên hệ tư vấn và báo giá van bi ren inox tại Inox TK

• Nguồn gốc chính hãng, CO&CQ đầy đủ cho từng lô, truy vết theo Heat No. rõ ràng.
• Kho sẵn đa dạng cấu hình: thân CF8 và CF8M cho van bi ren 1PC, 2PC, 3PC, dải DN phổ biến, đáp ứng nhanh theo tiến độ dự án.
• Tư vấn kỹ thuật chuyên sâu: khuyến nghị vật liệu theo môi chất, nồng độ Cl⁻, pH, nhiệt độ và chu kỳ vận hành, đồng thời chuẩn hóa mô men siết, quy trình thử kín thân và seat.
• Tối ưu TCO thực tế: đề xuất tổ hợp thân – bi – trục – seat – packing phù hợp để giảm rò rỉ, ổn định mô men, kéo dài chu kỳ bảo trì.

Liên hệ ngay INOX TK để được tư vấn và hỗ trợ nhanh chóng:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo)
