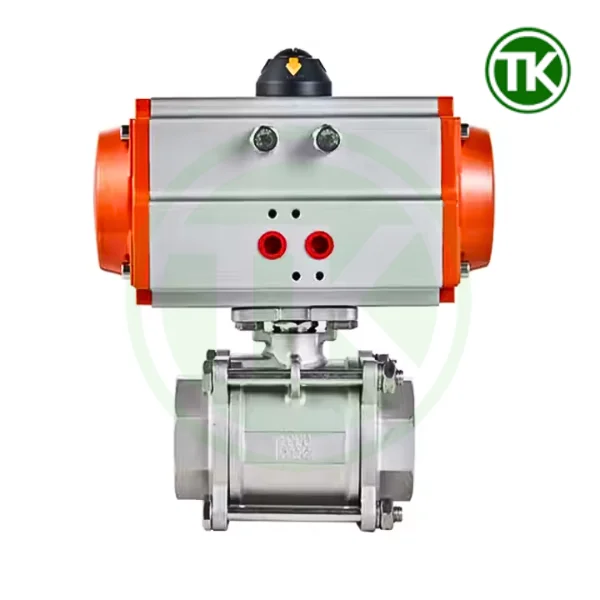

Van bi 3PC khí nén nối ren inox 304/316

1. Van bi 3PC khí nén nối ren inox là gì?

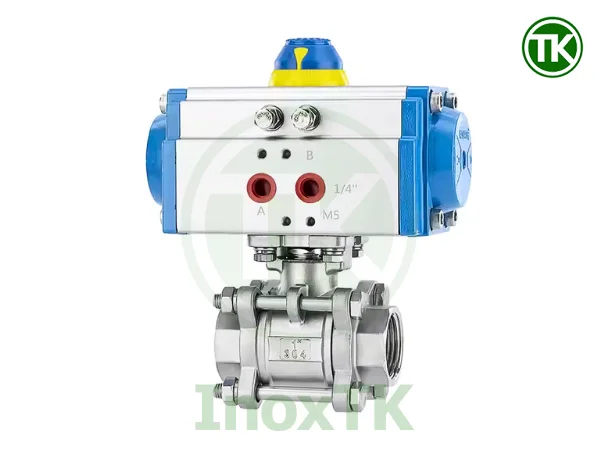

Van bi 3PC khí nén nối ren inox là loại van bi được chế tạo từ ba phần thân rời nhau (3PC – Three Piece), ghép lại bằng bulong. Van sử dụng cơ chế điều khiển khí nén để vận hành tự động việc đóng/mở dòng chảy. Thay vì thao tác bằng tay như van bi 3PC tay gạt, van hoạt động nhờ nguồn khí nén tác động vào bộ truyền động.

• Thân van 3PC dễ tháo rời, thuận tiện bảo trì.
• Kết nối ren trong giúp thi công nhanh, không cần hàn.
• Vật liệu bằng inox 304 hoặc 316, đảm bảo chống ăn mòn tốt.
• Tương thích bộ điều khiển khí nén, loại tác động đơn hoặc kép.

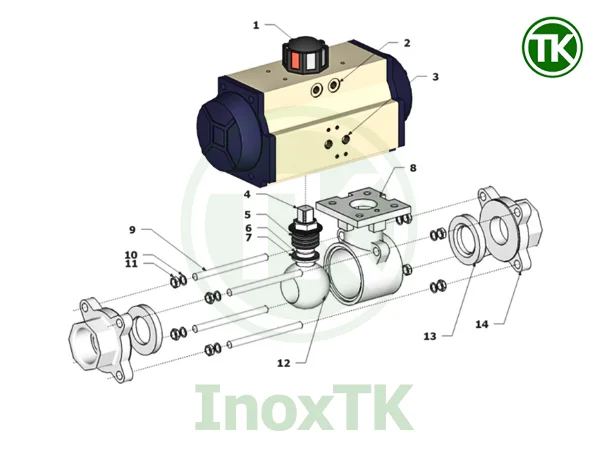

2. Cấu tạo của van bi 3PC khí nén nối ren inox

Cấu tạo là yếu tố cốt lõi quyết định hiệu suất và tuổi thọ của van. Van bi 3PC điều khiển khí nén nối ren có hai phần chính: thân van và bộ điều khiển khí nén hay còn được gọi là củ khí AT. Mỗi thành phần đảm nhiệm một vai trò riêng biệt trong hệ thống.

2.1 Thân van 3PC

• Gồm ba mảnh: hai đầu ren nối ống và một thân giữa chứa bi van.
• Cố định bằng bulong – dễ tháo lắp mà không cần tháo toàn bộ hệ thống.
• Làm từ vật liệu inox thép không gỉ, khả năng chống ăn mòn cao.

2.2 Bi van

• Là một quả cầu rỗng hoặc có lỗ xuyên tâm.
• Gắn trực tiếp với trục van và xoay để điều khiển dòng chảy.
• Khi xoay bi van 90 độ, lỗ xuyên tâm sẽ mở hoặc đóng dòng chảy trong đường ống.

2.3 Trục van

• Bộ điều khiển khí nén được lắp trực tiếp lên trục van bi.
• Truyền lực xoay từ cơ cấu điều khiển đến bi van.
• Giúp bi van xoay chính xác theo góc đóng/mở (thường là 90 độ) để kiểm soát dòng chảy.

2.4 Gioăng làm kín

• Thường được làm từ vật liệu PTFE (Teflon).
• Chịu nhiệt tốt, kháng hóa chất hiệu quả.
• Làm kín giữa bi van và lòng van, đảm bảo độ kín khít cho toàn bộ hệ thống.

2.5 Bộ điều khiển khí nén

• Vỏ ngoài: Thường làm bằng hợp kim nhôm, có độ bền và khả năng chống ăn mòn cao.
• Bộ phận bên trong: Bao gồm piston, trục và lò xo (áp dụng cho bộ điều khiển tác động đơn).
• Kết nối khí nén: Trang bị các lỗ cấp khí để cung cấp áp lực vận hành van đóng/mở.
• Kết nối với trục van: Phần dưới của bộ điều khiển có trục cạnh khế để kết nối với trục van và truyền lực xoay.

3. Phân loại van bi 3PC khí nén nối ren inox

Dưới đây là hai tiêu chí phân loại chính, giúp người dùng xác định đúng loại van cho từng ứng dụng cụ thể.

3.1 Theo vật liệu chế tạo

3.1.1 Inox 304

• Thành phần gồm 18% Crom và 8% Niken.
• Thích hợp cho nước sạch, khí nén, dầu nhẹ, môi trường ăn mòn nhẹ.
• Giá thành rẻ hơn – phổ biến trong các nhà máy sản xuất thông thường.

3.1.2 Inox 316

• Bổ sung ~2% Molypden giúp chống ăn mòn clorua, hóa chất mạnh.
• Dùng trong ngành hóa chất, môi trường axit nhẹ, nước biển.
• Giá cao hơn nhưng độ bền lâu dài vượt trội.

3.2 Theo kiểu điều khiển khí nén

3.2.1 Tác động đơn

• Dùng khí để mở van, ngắt khí → lò xo tự đóng.
• Ưu điểm: an toàn khi mất khí.
• Phù hợp hệ thống yêu cầu đóng van khẩn cấp khi có sự cố.

3.2.2 Tác động kép

• Dùng khí cho cả hai hành trình đóng và mở.
• Ưu điểm: lực mạnh, vận hành chính xác.
• Nhược điểm: không tự về trạng thái ban đầu nếu mất khí.

4. Nguyên lý hoạt động của van bi 3PC khí nén nối ren inox

Dưới đây là chi tiết nguyên lý hoạt động của van bi 3PC khí nén như sau:

4.1 Hoạt động van tác động đơn

• Khi cấp khí: áp suất đẩy pittông xoay trục → bi xoay 90° → van mở.
• Khi mất khí: lò xo bên trong đẩy bi quay lại vị trí đóng.
• Đặc biệt hữu ích với hệ thống yêu cầu trạng thái đóng/mở mặc định.

4.2 Hoạt động van tác động kép

• Cần cấp khí 2 lần: một lần để mở, một lần để đóng.
• Ưu điểm: cho phép điều khiển chính xác cả hai chiều vận hành.
• Cần có hệ thống khí ổn định, van điện từ điều khiển phù hợp.

5. So sánh van bi 3PC nối ren điều khiển khí nén và điều khiển điện

Xem thêm: Lựa chọn van bi 3PC điện hay khí nén?

6. Ưu điểm nổi bật của van bi 3PC khí nén nối ren inox

Việc sử dụng van bi 3PC khí nén nối ren inox trong hệ thống đường ống không chỉ mang lại hiệu quả vận hành cao mà còn tiết kiệm chi phí và nâng cao độ an toàn. Dưới đây là các ưu điểm được phân tích rõ ràng theo từng khía cạnh kỹ thuật:

6.1 Vận hành nhanh và chính xác

Nhờ sử dụng bộ điều khiển khí nén, van có thể đóng/mở nhanh chóng. Điều này giúp tối ưu hiệu suất hệ thống, phù hợp với các quy trình yêu cầu phản ứng tức thời.

6.2 Thiết kế tháo lắp dễ dàng

Cấu tạo 3PC cho phép tháo riêng phần thân giữa để kiểm tra, vệ sinh hoặc thay thế gioăng, bi van mà không cần tháo toàn bộ van khỏi đường ống. Đây là lợi thế lớn khi bảo trì tại chỗ, đặc biệt với các hệ thống phức tạp.

6.3 Kết nối ren linh hoạt, không cần hàn

Van sử dụng kết nối ren trong thích hợp với các đường ống ren – loại kết nối phổ biến trong các nhà máy vừa và nhỏ. Việc lắp đặt nhanh chóng, không yêu cầu mối hàn, giúp tiết kiệm thời gian thi công và chi phí nhân công.

6.4 Vật liệu inox bền bỉ, kháng ăn mòn

Thân van được làm từ inox 304 hoặc inox 316 – đều là các loại thép không gỉ có độ bền cơ học cao, khả năng chống ăn mòn tốt trong môi trường ẩm, hóa chất nhẹ, hơi nước. Nhờ đó, van hoạt động ổn định trong thời gian dài mà không bị rỉ sét hoặc biến dạng.

6.5 Chi phí đầu tư hợp lý

So với các loại van điều khiển khác như van bi 3PC inox điều khiển điện, van bi 3PC khí nén nối ren inox có mức giá hợp lý hơn nhưng vẫn đảm bảo hiệu suất. Đặc biệt, khi hệ thống đã có sẵn nguồn khí nén thì chi phí đầu tư gần như tối ưu.

7. Ứng dụng thực tế của van bi 3PC khí nén nối ren inox

Dòng van này được ứng dụng rất đa dạng trong các hệ thống công nghiệp, nơi yêu cầu vận hành tự động, độ tin cậy cao và dễ lắp đặt. Dưới đây là các nhóm ứng dụng tiêu biểu:

7.1 Hệ thống cấp – thoát nước tự động

Van được dùng để đóng/mở nước trong các trạm bơm, bồn chứa, bể điều áp. Việc điều khiển bằng khí nén giúp van vận hành liên tục theo tín hiệu từ cảm biến mực nước hoặc áp suất, giảm nhân lực giám sát.

7.2 Dây chuyền xử lý hóa chất nhẹ

Trong các nhà máy pha trộn hóa chất không ăn mòn mạnh (như NaOH loãng, nước tẩy, dung môi công nghiệp…), van đóng vai trò kiểm soát dòng chất lỏng, khí tẩy hoặc khí nén đi vào bồn trộn, đường ống chính.

7.3 Hệ thống dẫn khí công nghiệp, khí nén

Nhờ tốc độ đóng mở nhanh và khả năng kín khí tốt, van thường được lắp ở vị trí đầu nguồn cấp khí, điều áp, chia khí cho các khu vực sản xuất, hoặc chặn khẩn khi có rò rỉ khí độc.

7.4 Ngành dầu khí nhẹ và nhiên liệu

Một số hệ thống vận hành bằng khí gas, dầu nhẹ có thể sử dụng van để điều tiết lưu lượng hoặc làm van chặn trong quy trình đóng bình, vận hành bồn chứa – miễn lưu chất không ăn mòn quá mạnh.

8. Lưu ý khi lựa chọn van bi 3PC khí nén nối ren inox

Để van vận hành ổn định và lâu bền, kỹ sư cần xem xét kỹ các yếu tố sau:

• Áp suất làm việc của hệ thống: chọn van chịu áp tương ứng.
• Nhiệt độ lưu chất: chọn gioăng phù hợp thường là Teflon.
• Loại điều khiển phù hợp: fail-safe → tác động đơn; điều khiển 2 chiều → tác động kép.
• Không gian lắp đặt: cần đủ chỗ cho bộ điều khiển và thao tác kỹ thuật.
