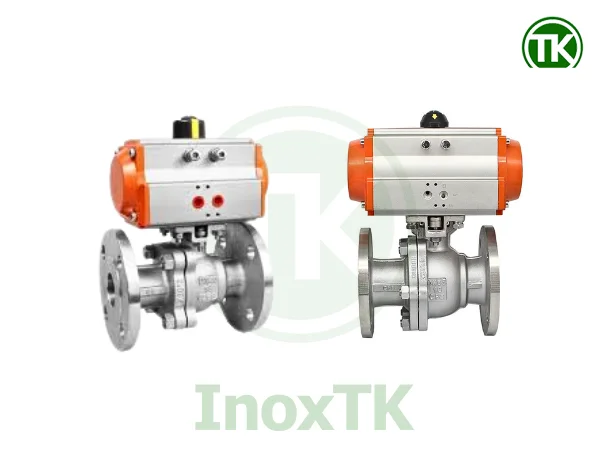

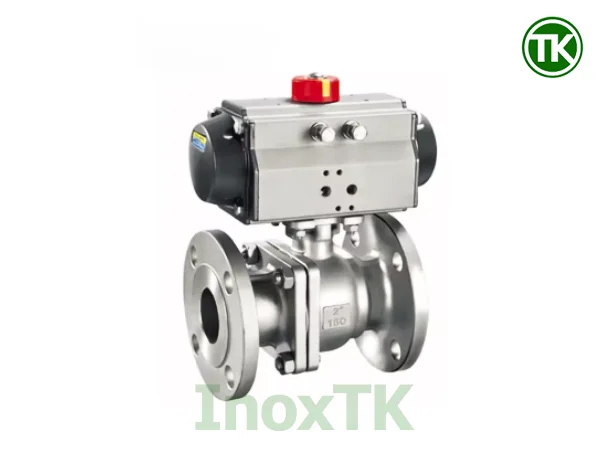

Van bi mặt bích điều khiển khí nén BS PN16

Van bi mặt bích điều khiển khí nén BS PN16 là gì?

Van bi mặt bích điều khiển khí nén BS PN16 là loại van bi công nghiệp sử dụng áp lực khí nén để điều khiển đóng/mở tự động không cần thao tác bằng tay. Van có phần thân kết nối mặt bích inox theo tiêu chuẩn BS PN16 (British Standard – áp suất danh định 16 bar), thích hợp lắp đặt trong các hệ thống đường ống inox công nghiệp có yêu cầu áp suất vừa đến cao, hoạt động tự động, liên tục và ổn định.

Loại van này được ứng dụng phổ biến trong hệ thống xử lý nước, hơi nóng, khí nén, dầu, hóa chất,…

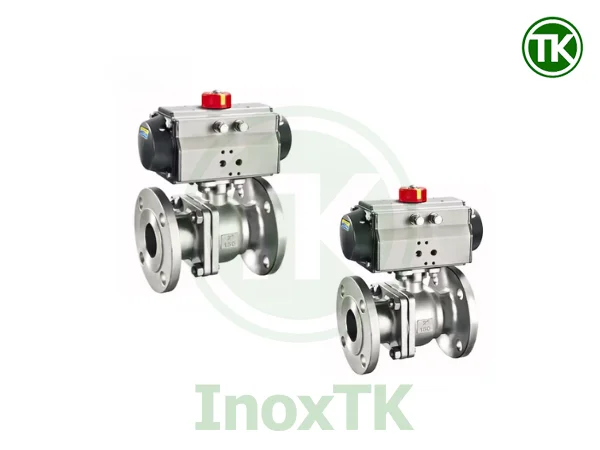

Cấu tạo của van bi mặt bích điều khiển khí nén BS PN16

Để hiểu rõ cách vận hành, cần nắm cấu tạo cơ bản của van bi mặt bích điều khiển khí nén BS PN16. Van gồm hai bộ phận chính: thân van bi kết nối mặt bích BS PN16 và bộ điều khiển đầu khí nén AT gắn trên đỉnh, giúp đóng/mở tự động.

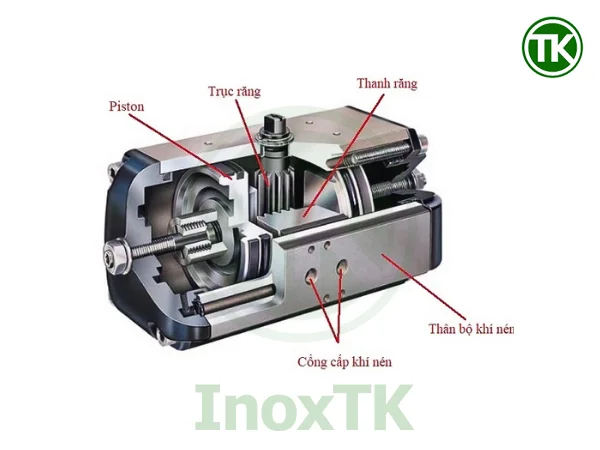

Cấu tạo bộ phận điều khiển khí nén

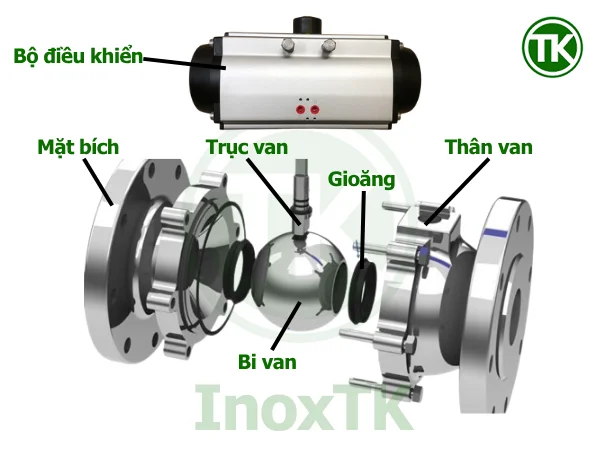

Cấu tạo phần than van của van bi mặt bích điều khiển khí nén BS PN16

Phần thân van của van bi mặt bích điều khiển khí nén có cấu tạo tương tự như van bi mặt bích điều khiển điện, bao gồm các bộ phận chính như:

Tiêu chuẩn kỹ thuật van bi mặt bích điều khiển khí nén BS PN16

Dưới đây là chi tiết về tiêu chuẩn kỹ thuật của van bi lắp bích điều khiển khí nén BS PN16:

• Kích thước: DN15 – DN 200
• Vật liệu: Inox 304
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: BS
• Áp suất làm việc: PN16
• Kiểu tác động: Tác động đơn, tác động kép
• Kiểu đóng mở: ON/OFF
• Chất liệu gioăng: Teflon
• Môi trường làm việc: Nước, hoá chất, khí,….
• Xuất xứ: Trung Quốc

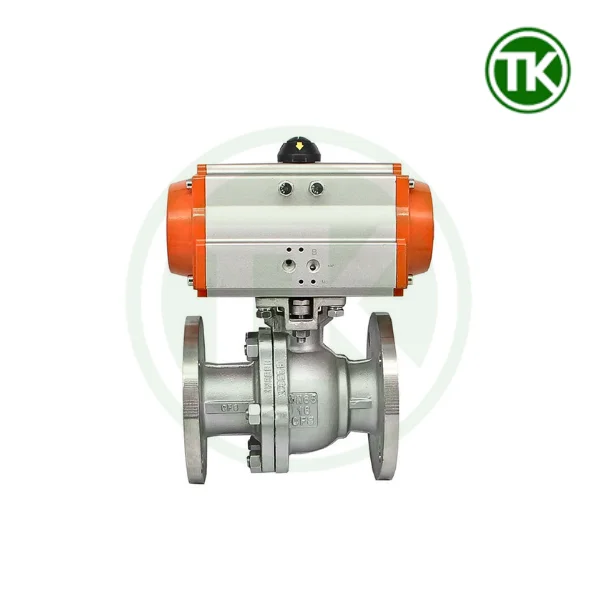

Nguyên lý hoạt động của van bi mặt bích điều khiển khí nén

Van bi điều khiển khí nén lắp bích BS PN16 hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén thành chuyển động quay để điều khiển bi van đóng hoặc mở. Khi khí nén được cấp vào, áp suất khí đẩy hai piston nằm trong bộ truyền động khí nén di chuyển tịnh tiến. Chuyển động này làm thanh răng (rack) dịch chuyển, kéo theo trục răng (pinion) quay theo. Trục răng được liên kết trực tiếp với trục van, làm bi van xoay đúng 90 độ để thực hiện đóng hoặc mở dòng lưu chất.

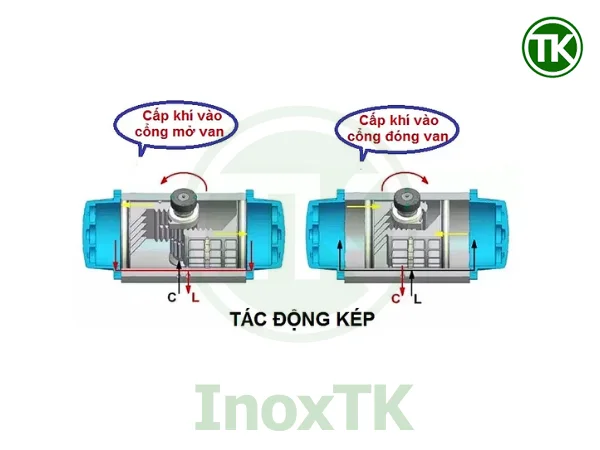

Tác động kép

Cơ chế hoạt động

• Cần khí nén cấp vào cả hai cổng khí để thực hiện thao tác mở và đóng van.
• Khi muốn mở van: khí được cấp vào cổng A → piston bị đẩy ra ngoài → bi van xoay mở.
• Khi muốn đóng van: khí chuyển qua cổng B → piston bị đẩy ngược lại → bi van xoay đóng.

Đặc điểm kỹ thuật

• Không có lò xo hồi bên trong.
• Van chỉ hoạt động khi có khí nén liên tục điều khiển.
• Thích hợp với hệ thống điều khiển tự động chính xác, đóng/mở nhiều lần liên tục.

Ưu điểm

• Vận hành ổn định, lực xoay mạnh hơn.
• Tuổi thọ cao do không có cơ cấu lò xo chịu lực đàn hồi.

Tác động đơn

Cơ chế hoạt động

• Chỉ cấp khí nén vào một chiều (thường là để mở van).
• Khi ngừng cấp khí, lò xo hồi bên trong đẩy piston trở lại vị trí ban đầu, làm van tự động đóng lại.

Đặc điểm kỹ thuật

• Có tích hợp lò xo đàn hồi bên trong bộ khí.
• Không cần khí nén ở chiều đóng – tiết kiệm năng lượng khí.

Ưu điểm

• An toàn khi mất khí – van tự động đóng.
• Phù hợp với hệ thống yêu cầu đóng khẩn cấp khi có sự cố (mất khí, dừng hệ thống…).

Ứng dụng khi sử dụng van bi mặt bích điều khiển khí nén BS PN16

Van bi điều khiển khí nén lắp bích BS PN16 được sử dụng rộng rãi trong nhiều nhà máy và hệ thống công nghiệp nhờ khả năng đóng/mở tự động, kết nối mặt bích inox chắc chắn, chịu áp lực đến 16 bar. Một số ứng dụng điển hình gồm:

Nhà máy nước sạch

• Tự động đóng/mở các tuyến ống dẫn nước đầu nguồn, ống phân phối và hệ thống điều áp.
• Giúp kiểm soát dòng chảy theo chu kỳ, hạn chế rò rỉ, vận hành tin cậy trong môi trường ẩm ướt.

Nhà máy xử lý nước thải

• Ứng dụng trong các khu vực xử lý sinh học, bể lắng, bể lọc.
• Van giúp điều tiết dòng nước thải, ngăn dòng chảy ngược, kiểm soát tự động bằng hệ thống hoặc cảm biến.

Nhà máy hóa chất

• Thích hợp cho đường ống hóa chất ăn mòn nhờ sử dụng vật liệu inox thép không gỉ và gioăng chống hóa chất (Teflon).
• Vận hành an toàn vì không dùng điện – phù hợp với môi trường dễ cháy nổ.

Nhà máy xi măng

• Dùng để đóng/mở hoặc điều tiết lưu chất như nước tuần hoàn, hơi nước, khí nén, và bụi xi măng.
• Lắp đặt tại các khu vực có rung động và áp suất trung bình, đảm bảo độ kín và an toàn cao.

Hệ thống đường ống hơi nước, nước nóng, nước lạnh

• Đóng/mở tự động các tuyến ống trong hệ thống gia nhiệt, điều hòa trung tâm, hệ thống trao đổi nhiệt.
• Kết hợp với bộ điều khiển tuyến tính để kiểm soát nhiệt độ và lưu lượng chính xác.

Ưu và nhược điểm khi sử dụng van bi mặt bích điều khiển khí nén BS PN16

Van bi điều khiển khí nén sở hữu nhiều ưu điểm nổi bật, nhưng cũng tồn tại một số nhược điểm nhất định trong quá trình sử dụng. Việc hiểu rõ cả hai mặt sẽ giúp người dùng lựa chọn đúng loại van phù hợp với yêu cầu kỹ thuật và điều kiện vận hành thực tế.

Ưu điểm của van bi mặt bích điều khiển kí nén BS PN16

• Thời gian đóng/mở nhanh: Đáp ứng tốt trong hệ thống tự động.
• Chịu áp và nhiệt tốt: Làm việc ổn định với áp suất đến 16 bar và nhiệt độ lên tới 260°C.
• Dòng chảy qua lớn – không suy giảm áp lực: Lỗ bi xuyên tâm toàn phần.
• Cấu trúc đơn giản, vận hành ổn định: Ít hỏng hóc, tuổi thọ cao nếu bảo trì định kỳ.
• Kết nối mặt bích chắc chắn, dễ lắp và bảo trì: Tiêu chuẩn BS PN16, tháo lắp bằng bulong.
• Tùy chọn tác động đơn hoặc tác động kép: Linh hoạt cho từng mục đích sử dụng.

Nhược điểm của van

• Phụ thuộc vào hệ thống khí nén: Cần có máy nén khí, van điện từ, ống khí – không phù hợp nếu hệ thống chưa có sẵn khí nén.
• Không vận hành khi mất khí và điện (nếu là tác động kép): Nên cân nhắc loại tác động đơn hoặc gắn tay quay dự phòng.
• Kích thước lớn, trọng lượng nặng hơn van ren: Cần gia cố đường ống.
• Chi phí đầu tư ban đầu cao hơn van bi mặt bích tay gạt.

Báo giá van bi mặt bích điều khiển khí nén BS PN16 mới nhất năm 2025

Giá van bi mặt bích điều khiển khí nén BS PN16 trong năm 2025 có sự dao động tùy theo từng dòng sản phẩm, kích cỡ và yêu cầu kỹ thuật cụ thể. Một số yếu tố ảnh hưởng lớn đến giá bao gồm: kích thước van, vật liệu chế tạo, loại bộ truyền động khí nén (tác động đơn, tác động kép,…),..

Hiện nay, thị trường có rất nhiều mẫu mã và cấu hình van khác nhau, nên mức giá có thể dao động. Để được báo giá chính xác và phù hợp với nhu cầu sử dụng thực tế, quý khách vui lòng liên hệ trực tiếp với Inox TK. Chúng tôi sẽ hỗ trợ tư vấn chi tiết, gửi báo giá cụ thể và đầy đủ thông tin kỹ thuật kèm theo CO, CQ và bản vẽ lắp đặt nếu cần.
