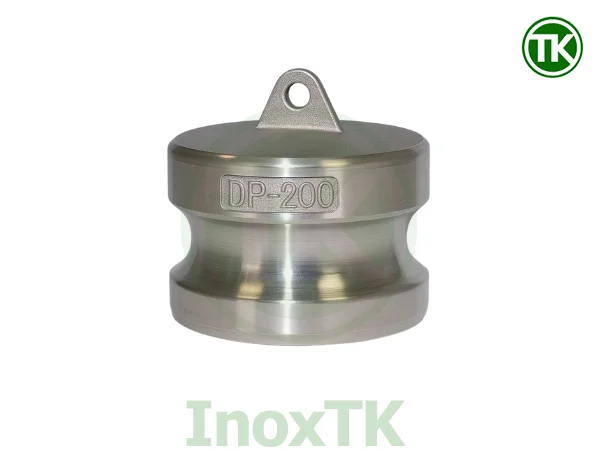

Khớp nối nhanh inox type DP

Khớp nối nhanh inox type DP là gì? Nó được dùng trong lĩnh vực nào? Cùng InoxTK tìm hiểu cấu tạo, ứng dụng và cách chọn đúng tiêu chuẩn trong bài viết này nhé!

1. Tổng quan về khớp nối nhanh inox type DP

Khớp nối nhanh inox type DP là một trong những phụ kiện quan trọng trong hệ Camlock, đóng vai trò như một nắp bít kín để che chắn, bảo vệ và ngăn bụi hoặc nước xâm nhập vào các coupler cái (B, C, D) khi đường ống tạm ngừng vận hành. Dạng DP tuy ít được nhắc đến hơn các adaptor hay coupler nhưng lại là bộ phận rất quan trọng trong việc duy trì độ sạch, độ kín và tuổi thọ của hệ thống ống công nghiệp.

1.1. Khớp nối nhanh inox DP là gì?

Trong hệ Camlock, DP (Dust Plug) là nắp bít dạng adaptor male, có hình dạng giống adaptor đực nhưng đầu phía trên được bịt kín hoàn toàn. Khi lắp vào coupler cái và gạt tay cam xuống, DP trở thành nắp đậy chắc chắn, giúp:

• Ngăn bụi, đất, cát xâm nhập
• Tránh nước hoặc hơi ẩm tràn vào đường ống
• Bảo vệ gioăng, rãnh cam và mặt tiếp xúc coupler

DP không dùng để dẫn dòng chảy mà chỉ đóng vai trò che chắn khi line không hoạt động.

1.2. Vị trí của DP trong hệ Camlock inox

Trong bộ Camlock có 8 loại: A, B, C, D, E, F, DC và DP.

• DC là Dust Cap (nắp bít cho adaptor đực)
• DP là Dust Plug (nắp bít cho coupler cái)

2. Nguyên lý hoạt động của khớp nối nhanh inox DP

Khớp bịt DP làm việc dựa trên cơ chế khóa cam đặc trưng của hệ Camlock, trong đó coupler cái giữ vai trò tạo lực ép, còn DP đóng vai trò bít kín và bảo vệ đầu nối. Toàn bộ quy trình hoạt động được xây dựng để đảm bảo thao tác nhanh, chắc và ổn định.

1. Định vị khi đưa DP vào coupler

Khi đặt DP vào lòng coupler, phần thân male sẽ tự căn vào đúng trục nhờ cấu trúc rãnh cam nằm hai bên. Điều này giúp thao tác lắp đặt nhanh, hạn chế đặt lệch và đảm bảo đúng vị trí tiếp xúc giữa hai bộ phận.

2. Tạo lực khóa bằng tay cam

Sau khi DP được đặt đúng vị trí, người dùng gạt hai tay cam xuống. Khi cam xoay, trục cam ép vào rãnh của DP, tạo lực kẹp từ hai phía. Lực ép này giúp giữ DP ổn định, không bị tuột ngay cả khi thiết bị rung nhẹ hoặc bị tác động ngoại lực.

3. Tạo kín nhờ gioăng bên trong

Trong lòng coupler có một vòng gioăng cao su. Khi tay cam được khóa kín hoàn toàn, bề mặt DP ép sát vào gioăng và tạo thành một đường kín chắc chắn. Nhờ đó, bụi bẩn, hơi nước và tạp chất bên ngoài không thể xâm nhập vào khu vực kết nối.

4. Duy trì độ chắc chắn trong quá trình sử dụng

DP không tham gia dẫn lưu chất, nhưng phải chịu lực ép từ cam và lực mài mòn theo thời gian. Với vật liệu thép không gỉ inox 304/316, rãnh cam và bề mặt bịt kín giữ độ ổn định cao, giúp tháo lắp liên tục mà vẫn giữ được độ bền cơ học.

5. Tháo DP khi cần sử dụng lại đường ống

Khi cần mở lại đầu nối, chỉ cần nâng tay cam lên. Lực ép bị nhả ra và DP tách khỏi coupler dễ dàng, không cần xoay hay dùng lực mạnh. Đây chính là ưu điểm đặc trưng của cơ chế Camlock: nhanh – tiện – chính xác.

3. Cấu tạo và vật liệu khớp nối nhanh inox type DP

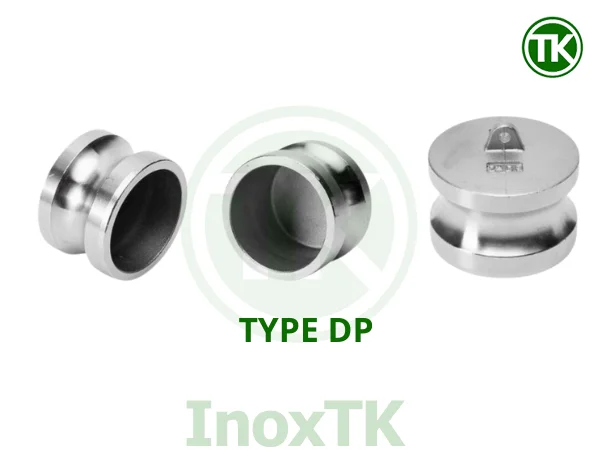

3.1. Cấu tạo tổng thể

Type DP có cấu tạo đơn giản nhưng tối ưu cho nhiệm vụ bít kín coupler cái. Các phần chính gồm:

• Adaptor male có rãnh cam
  Thân DP được gia công dạng adaptor đực với hai rãnh cam hai bên. Đây là nơi tay cam của coupler bám vào để tạo lực khóa, giúp DP cố định chắc chắn.

• Đầu bít kín dạng plug
  Phần mặt trên được bịt kín hoàn toàn, tạo thành nắp chặn không cho bụi, nước hay hơi lọt vào đường ống. Plug được làm liền khối để đảm bảo độ cứng và không biến dạng khi ép cam.

• Thân trụ chịu lực
  Thân DP giữ trục kết nối ổn định, chịu lực ép từ tay cam và giúp DP nằm đúng vị trí trong lòng coupler.

• Vùng tiếp xúc với gioăng coupler
  Bề mặt này được gia công phẳng và nhẵn để khi ép vào gioăng coupler sẽ tạo độ kín tối ưu, hạn chế rò rỉ hoặc làm mòn gioăng theo thời gian.

3.2. Vật liệu inox sử dụng

Khớp nối nhanh inox DP thường dùng ba loại inox, tùy môi trường làm việc:

• Inox 201 – kinh tế, phù hợp môi trường sạch, nước – khí, ít hóa chất.

• Inox 304 – phổ biến nhất, chống ăn mòn tốt, phù hợp nước, khí nén, dầu nhẹ và nhu cầu công nghiệp chung.

• Inox 316 – cao cấp, chứa Mo, chịu hóa chất, nước muối, axit nhẹ; dùng cho môi trường khắc nghiệt hoặc ngoài trời lâu dài.

3.3. Thông số kỹ thuật cơ bản

• Chất liệu: Inox 304, Inox 316
• Type: A, B, C, D, E, F, DP, DC
• Size: DN15 – DN100
• Áp lực làm việc: 10bar
• Nhiệt độ làm việc: Max 280ºC
• Môi trường làm việc: Khí nén, dung dịch lỏng,…
• Xuất xứ: Trung Quốc

4. Kích thước, dải size và tiêu chuẩn tương thích

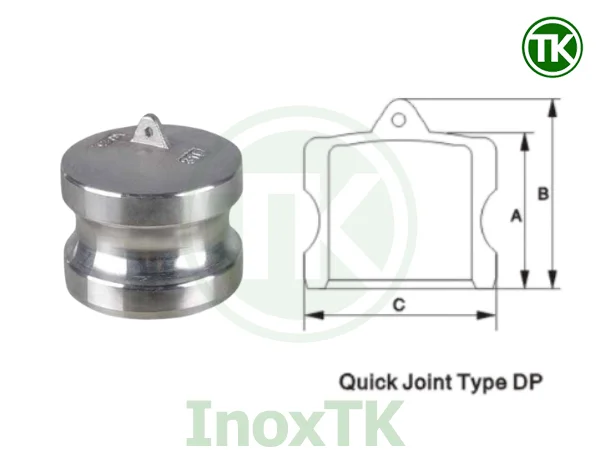

4.1. Bảng tra kích thước khớp nối nhanh inox type DP

• A – Đường kính đáy adaptor
• B – Chiều dài tổng thể
• C – Chiều dài phần thân cam
• D – Độ sâu đầu plug

4.2. Lưu ý tương thích theo tiêu chuẩn

• DP phải trùng size với coupler để tay cam ép đúng rãnh và tạo kín hoàn toàn.

• Không mix size khác nhau vì cam sẽ không khóa được hoặc khóa không chặt, dễ gây hở.

• Luôn chọn theo tiêu chuẩn Camlock để đảm bảo DP và coupler ăn khớp, không bị lỏng hoặc rò.

5. Ứng dụng thực tế của khớp nối nhanh inox DP

5.1. Bịt tạm thời đường ống

DP được dùng khi bảo trì hoặc kiểm tra hệ thống, giúp che kín nhanh đầu coupler mà không cần tháo rời đường ống inox công nghiệp. Nhờ đó đường ống luôn sạch và không bị lọt bụi hoặc vật lạ trong thời gian ngừng vận hành.

5.2. Chống bụi – chống nước – chống ô nhiễm

DP giúp bảo vệ coupler khỏi đất cát, bụi bẩn, hơi ẩm hoặc nước, đặc biệt hiệu quả trong môi trường nhiều bụi hoặc thiết bị đặt ngoài trời. Điều này giúp giữ sạch bề mặt gioăng và rãnh cam, tăng độ bền cho coupler.

5.3. Ứng dụng trong hệ dầu – nước – khí – hóa chất

DP được lắp vào các đầu nối Camlock khi ngừng đường ống để tránh dầu, nước, khí hoặc hóa chất xâm nhập và gây bám bẩn. Nhờ đó thiết bị luôn sẵn sàng kết nối lại và vận hành ổn định.

6. Ưu điểm và hạn chế của khớp nối nhanh inox DP

6.1. Ưu điểm

• Độ kín tốt nhờ gioăng coupler
  Khi DP được khóa bằng tay cam, bề mặt DP ép chặt vào gioăng của coupler, tạo kín hoàn toàn và ngăn bụi, hơi ẩm hoặc nước xâm nhập.

• Tháo lắp cực nhanh
  Cơ chế camlock giúp lắp DP chỉ bằng thao tác đưa vào và gạt hai tay cam xuống. Không cần dụng cụ hỗ trợ, phù hợp khi cần bịt nhanh trong bảo trì.

• Bảo vệ đầu nối hiệu quả
  DP che chắn rãnh cam và bề mặt gioăng của coupler, tránh va đập, bụi bẩn và oxy hóa trong thời gian không sử dụng.

• Bền bỉ khi dùng inox 304/316
  Hai vật liệu này cho khả năng chống ăn mòn cao, chịu môi trường ngoài trời, hơi ẩm, hóa chất nhẹ và không bị biến dạng khi tháo lắp nhiều lần.

6.2. Hạn chế

• Không chịu áp lực dòng chảy
  DP chỉ là nắp bịt, không phải phụ kiện chịu áp, nên không dùng để chặn dòng chảy khi hệ thống đang hoạt động.

• Không thay thế van chặn
  DP chỉ bịt tạm thời, không có khả năng điều tiết hoặc ngăn dòng như van khóa.

• Phụ thuộc vào gioăng coupler để kín
  Độ kín phụ thuộc chất lượng và tình trạng gioăng của coupler. Nếu gioăng hỏng, DP không thể tạo kín tối ưu.

7. Hướng dẫn lựa chọn khớp nối nhanh inox DP

7.1. Chọn theo vật liệu – môi trường

• 304 cho ứng dụng nước – khí nén
• 316 cho hóa chất, ăn mòn mạnh
• 201 cho môi trường sạch

7.2. Chọn đúng size coupler

• DP size nào → coupler size đó
• Không dùng sai hệ inch/DN

7.3. Chọn theo nhu cầu bảo vệ

• Bụi nhiều: DP inox 304
• Ngoài trời: nên chọn 316

8. Lưu ý lắp đặt – vận hành – bảo trì

8.1. Lắp đặt đúng kỹ thuật

Lắp DP vào coupler khá đơn giản nhưng để đảm bảo độ kín và giữ an toàn cho đầu nối, cần thực hiện đúng ba bước cơ bản:

• Cắm DP vào coupler
  Đưa phần adaptor male của DP vào đúng lòng coupler cái. Khi đặt đúng trục, DP sẽ nằm khít trong lòng coupler và không bị lệch tâm.

• Gạt tay cam xuống
  Gạt lần lượt hai tay cam để ép rãnh cam của coupler vào rãnh của DP. Khi cam được gạt xuống hết hành trình, DP sẽ được khóa chặt tại vị trí.

• Kiểm tra độ kín
  Sau khi cam khóa hoàn toàn, kiểm tra bằng mắt thường xem DP đã ép sát vào vùng gioăng của coupler hay chưa. Nếu tay cam chưa đóng kín, cần điều chỉnh lại để đảm bảo không xảy ra khe hở.

8.2. Bảo trì

DP và coupler làm việc trong các môi trường khác nhau nên cần bảo trì định kỳ để đảm bảo độ bền và độ kín khi tái sử dụng:

• Kiểm tra thân DP và rãnh cam
  Theo dõi xem thân DP có bị trầy, móp hoặc mài mòn tại rãnh cam hay không. Nếu rãnh cam bị biến dạng sẽ làm cam không khóa đúng điểm.

• Vệ sinh thường xuyên
  Lau sạch bụi bẩn bám trên bề mặt DP và đặc biệt ở rãnh cam. Bụi tích tụ lâu ngày có thể làm cam khó gạt hoặc không ăn hết hành trình.

• Kiểm tra gioăng coupler
  Gioăng trong coupler quyết định độ kín. Gioăng mục, nứt hoặc bị biến dạng sẽ khiến DP không tạo kín tốt. Cần thay gioăng khi phát hiện dấu hiệu hư hỏng.

8.3. Lỗi thường gặp

Một số lỗi phổ biến khi sử dụng DP cần chú ý để tránh ảnh hưởng đến độ kín và an toàn hệ thống:

• Nhầm DP thành DC
  DC dùng để bịt adaptor đực, còn DP dùng để bịt coupler cái. Nhầm lẫn hai loại này sẽ khiến DP không lắp khớp, không khóa được tay cam.

• Sai size → không khóa cam được
  Nếu DP không trùng size với coupler, rãnh cam sẽ không ăn khớp đúng điểm. Tay cam có thể không gạt xuống được hoặc gạt rồi vẫn bị lỏng.

• Dùng để chịu áp → sai kỹ thuật
  DP chỉ là nắp bít, không được thiết kế để chịu áp lực dòng chảy. Dùng DP thay van chặn sẽ gây rò rỉ, bung cam hoặc mất an toàn.

9. FAQ – Các câu hỏi thường gặp

Q: DP dùng để làm gì?

A: Dùng để bịt coupler cái, chống bụi – chống nước.

Q: DP có chịu áp không?

A: Không, DP không chịu áp dòng chảy.

Q: DP có dùng thay van được không?

A: Không, DP chỉ là nắp bít bảo vệ.

Q: DP có lắp được với coupler hãng khác?

A: Có, nếu cùng tiêu chuẩn Camlock và cùng size.

Q: Chọn inox nào cho DP?

A: Inox 304 cho nước – khí, Inox 316 cho hóa chất, Inox 201 cho môi trường sạch.

Q: Khác biệt giữa DP và DC?

A: DP bít coupler cái, DC bít adaptor đực.
