Kính mặt bích inox vi sinh – Kính mặt bích thăm bồn inox

1. Kính mặt bích inox vi sinh là gì?

Kính mặt bích inox vi sinh là một loại phụ kiện nằm trong danh mục kính quan sát bồn inox vi sinh, được lắp trên bồn tank để giúp người vận hành có thể quan sát trực tiếp các quá trình diễn ra bên trong bồn như khuấy trộn, phản ứng, chuyển động của lưu chất hoặc tình trạng sản phẩm trong quá trình vận hành.

Sản phẩm được cấu tạo với phần thân và mặt bích bằng inox 304 hoặc inox 316, kết hợp với kính quan sát có khả năng chịu lực và chịu nhiệt. Cụm kính được cố định chắc chắn trên bồn thông qua kết nối mặt bích, đồng thời có gioăng làm kín để hạn chế rò rỉ tại vị trí lắp đặt.

Nhờ sử dụng vật liệu inox có khả năng chống ăn mòn tốt, kết hợp với kính chịu lực và chịu nhiệt, kính mặt bích inox vi sinh phù hợp với nhiều hệ thống bồn tank trong ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và các dây chuyền đường ống inox vi sinh cần quan sát quá trình bên trong mà không phải mở bồn.

2. Cấu tạo của kính mặt bích inox vi sinh

Kính mặt bích inox vi sinh bao gồm các thành phần sau ghép lại với nhau:

• Mặt bích: Gồm phần mặt bích phía trên và mặt bích phía dưới, được làm từ inox 304 hoặc inox 316, được thiết kế để kẹp cố định các thành phần khác ở giữa.
• Thấu kính: Là kính cường lực chất lượng cao, trong suốt để nhìn xuyên qua. Kính có thể chịu được áp lực và nhiệt độ cao.
• Gioăng: Gồm 2 gioăng nằm ở giữa kính với 2 mặt bích trên và dưới, có tác dụng làm kín và tránh va đập sảy ra giữa kính và mặt bích.
• Bu lông: Là inox 304 hoặc 316, được bắt vào các lỗ trên mặt bích nhằm siết, ép chặt 2 mặt bích cùng các thành phần bên trong lại với nhau.

3. Thông số kỹ thuật và bảng kích thước kính mặt bích inox vi sinh

Kính mặt bích inox vi sinh được thiết kế với nhiều kích thước khác nhau để phù hợp với từng vị trí quan sát trên bồn tank. Sản phẩm sử dụng thân inox kết hợp với kính cường lực, có khả năng làm việc trong môi trường nhiệt độ và áp suất tương đối cao.

3.1. Thông số kỹ thuật kính mặt bích inox vi sinh

Thông số kỹ thuật của sản phẩm hiện Inox TK cung cấp gồm:

• Chất liệu thân: Inox 304, Inox 316
• Chất liệu thấu kính: Kính cường lực
• Kích thước có sẵn: D80, D100, D150, D200
• Nhiệt độ làm việc: -50ºC – 260°C (gioăng teflon)
• Áp suất làm việc: 10 bar
• Môi trường làm việc: Nước, hóa chất, xăng dầu,…
• Xuất xứ: Trung Quốc

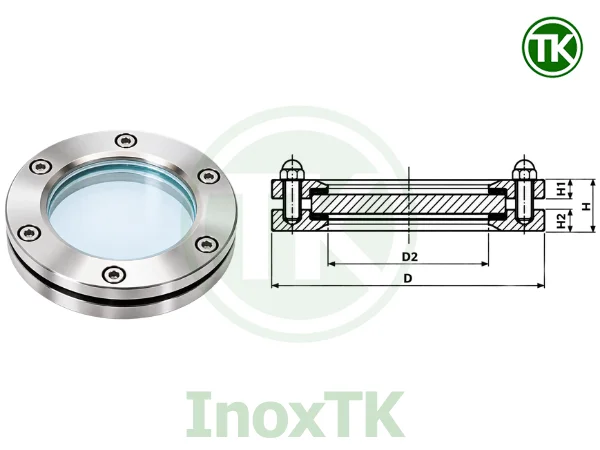

3.2. Bảng kích thước kính mặt bích inox vi sinh

Kính mặt bích hiện có 4 kích thước từ D80 đến D200. Các thông số D2, D, H1, H2, H và số lượng lỗ bulông thay đổi theo từng size như sau:

Đơn vị kích thước: mm.

4. Kính thăm bồn tank mặt bích inox vi sinh chịu được nhiệt độ bao nhiêu?

Như đã biết ở phần trên, kính mặt bích thăm bồn tank inox vi sinh bao gồm 3 loại vật liệu khác nhau là:

• Inox: Đây là một hợp kim có tên gọi là thép không gỉ rất bền bỉ, có nhiệt độ nung chảy khoảng 1.400ºC, do đó khả năng chống chịu nhiệt độ của vật liệu này là tốt nhất trong 3 loại.
• Kính cường lực: Là loại kính được tạo ra từ quá trình tôi ở nhiệt độ 700ºC nên khả năng chịu nhiệt của kính là không có gì để bàn cãi.
• Gioăng TPFE (teflon): Đây là một loại nhựa có thể hoạt động tốt trong môi trường có nhiệt độ giao động từ -180ºC đến 260ºC.

Chúng ta có thể thấy, khả năng chịu nhiệt của kính mặt bích inox vi sinh hoàn toàn phụ thuộc vào khả năng chịu nhiệt độ của gioăng TPFE hay còn được gọi là gioăng teflon. Cụ thể kính mặt bích thăm bồn tank inox vi sinh có thể chịu được nhiệt độ cao tới 260ºC.

5. Các biến thể của kính mặt bích inox vi sinh

Tùy theo điều kiện quan sát và môi trường làm việc bên trong bồn tank, kính mặt bích inox vi sinh được thiết kế thành nhiều biến thể khác nhau. Ngoài loại tiêu chuẩn chỉ phục vụ quan sát trực tiếp, sản phẩm còn có thể tích hợp thêm gạt sương, đèn chiếu sáng hoặc kết hợp cả hai để cải thiện khả năng quan sát trong những điều kiện đặc biệt.

5.1. Kính mặt bích vi sinh tiêu chuẩn

Đây là phiên bản cơ bản, sử dụng kính trong suốt kết hợp với thân và mặt bích inox để tạo cửa quan sát trực tiếp vào bên trong bồn. Người vận hành có thể theo dõi mức lưu chất, màu sắc, quá trình khuấy trộn hoặc trạng thái hoạt động mà không cần mở bồn.

Loại tiêu chuẩn phù hợp với những bồn có điều kiện quan sát thuận lợi, bên trong đủ ánh sáng và bề mặt kính ít bị hơi nước hoặc lưu chất bám che khuất.

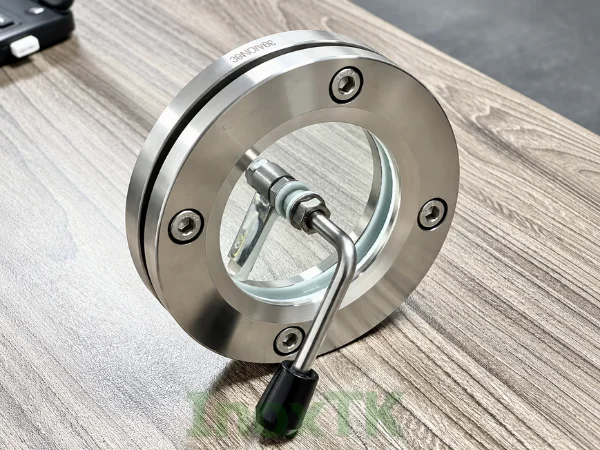

5.2. Kính mặt bích vi sinh có gạt sương

Phiên bản này được tích hợp thêm cơ cấu gạt trên bề mặt kính, giúp làm sạch hơi nước, giọt chất lỏng hoặc lớp bám làm cản trở tầm nhìn.

Gạt sương đặc biệt hữu ích đối với các bồn làm việc ở nhiệt độ cao, có nhiều hơi nước hoặc lưu chất dễ bám kính. Người vận hành có thể thao tác cơ cấu gạt để làm sạch vùng quan sát mà không cần tháo kính hay dừng hệ thống để vệ sinh.

5.3. Kính mặt bích vi sinh có đèn

Kính mặt bích có đèn được bổ sung bộ phận chiếu sáng hướng trực tiếp vào bên trong bồn, giúp tăng khả năng quan sát trong các tank kín hoặc khu vực thiếu ánh sáng.

Loại kính này thường sử dụng hai dạng đèn phổ biến là đèn pin và đèn 24V. Đèn pin có ưu điểm gọn, dễ sử dụng và không cần đấu nối nguồn điện cố định; trong khi đèn 24V sử dụng nguồn điện riêng, phù hợp với các hệ thống cần chiếu sáng ổn định và thường xuyên hơn.

Nhờ nguồn sáng tích hợp, người vận hành có thể quan sát rõ hơn màu sắc, mức chất lỏng, bọt khí, trạng thái khuấy trộn hoặc các chuyển động của lưu chất trong quá trình sản xuất.

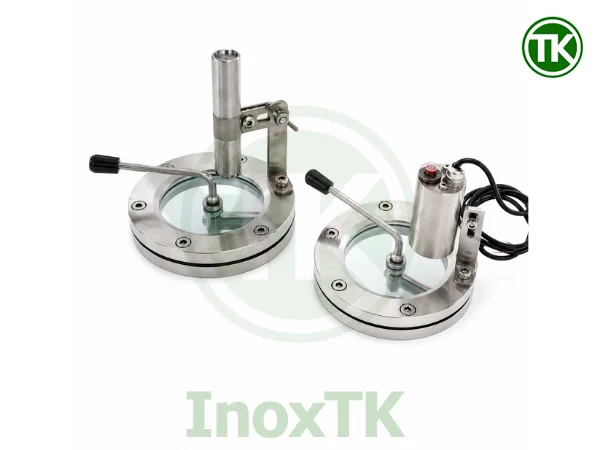

5.4. Kính mặt bích vi sinh có đèn và gạt sương

Kính mặt bích có đèn và gạt sương là phiên bản tích hợp đầy đủ cả đèn chiếu sáng và cơ cấu gạt sương, phù hợp với những hệ thống cần duy trì khả năng quan sát rõ ngay cả khi bên trong bồn tối, có hơi nước hoặc lưu chất bám lên kính.

Đèn giúp chiếu sáng không gian bên trong, trong khi gạt sương hỗ trợ làm sạch bề mặt kính khi tầm nhìn bị che khuất. Nhờ đó, người vận hành có thể theo dõi quá trình bên trong bồn thuận tiện hơn mà không cần mở nắp hoặc tháo cụm kính để vệ sinh.

Bảng so sánh các loại kính mặt bích inox vi sinh

6. Kính mặt bích thường được lắp ở đâu trên bồn tank?

Kính mặt bích inox vi sinh thường được bố trí tại những vị trí cần quan sát trực tiếp tình trạng lưu chất hoặc quá trình vận hành bên trong bồn. Vị trí lắp cần được xác định ngay từ thiết kế bồn để đảm bảo góc nhìn rõ, thuận tiện vệ sinh và không bị che khuất bởi đường ống, motor khuấy hoặc các thiết bị khác.

• Lắp trên thân bồn: Đây là vị trí phổ biến nhất. Kính được hàn hoặc liên kết cố định vào thành bồn để người vận hành quan sát theo phương ngang. Tùy cao độ lắp đặt, kính có thể dùng để theo dõi mức lưu chất, màu sắc, độ trong – đục, bọt, cặn hoặc chuyển động của sản phẩm bên trong tank.
• Lắp trên đỉnh bồn: Vị trí này tạo góc nhìn từ phía trên xuống, phù hợp khi cần quan sát quá trình khuấy trộn, tạo xoáy, tạo bọt, phản ứng hoặc tình trạng bề mặt lưu chất. Với các bồn kín hoặc thiếu ánh sáng, kính có thể kết hợp thêm đèn chiếu sáng để việc quan sát rõ hơn.
• Lắp tại cao độ tương ứng với vùng cần theo dõi: Trên các bồn khuấy, bồn phản ứng hoặc bồn có nhiều công đoạn bên trong, kính không nhất thiết phải đặt ở giữa thân bồn mà thường được bố trí đúng vùng xảy ra quá trình cần quan sát. Có thể lắp một hoặc nhiều kính ở các cao độ khác nhau nếu hệ thống cần theo dõi nhiều vị trí.
• Lắp trên nắp bồn tank inox: Một số thiết kế tích hợp kính trực tiếp trên cửa thăm bồn như nắp bồn chịu áp có kính quan sát mặt bích , giúp người vận hành quan sát bên trong mà không cần mở toàn bộ cửa bồn.

7. Ứng dụng của kính mặt bích inox vi sinh

Kính mặt bích inox vi sinh được sử dụng trên các bồn tank và thiết bị cần quan sát quá trình bên trong trong khi hệ thống vẫn đang đóng kín và vận hành. Nhờ thân inox, kính cường lực và kết cấu mặt bích chắc chắn, sản phẩm phù hợp với nhiều hệ thống có yêu cầu vệ sinh, nhiệt độ hoặc áp suất cao.

• Bồn thực phẩm và đồ uống: Dùng trên bồn chứa, bồn pha trộn, bồn nấu hoặc bồn chế biến để theo dõi màu sắc, trạng thái nguyên liệu, mức chất lỏng và quá trình khuấy.
• Bồn sữa, bia và nước giải khát: Hỗ trợ quan sát bọt, độ trong, chuyển động của lưu chất và trạng thái sản phẩm trong các công đoạn phối trộn hoặc xử lý.
• Bồn khuấy và bồn pha trộn: Cho phép quan sát trực tiếp cánh khuấy, dòng tuần hoàn, độ đồng đều của hỗn hợp hoặc hiện tượng tạo xoáy, từ đó hỗ trợ người vận hành theo dõi quá trình mà không cần mở bồn.
• Bồn phản ứng: Dùng để theo dõi các hiện tượng như tạo bọt, thay đổi màu sắc, phản ứng của lưu chất hoặc chuyển động bên trong bồn trong quá trình vận hành.
• Bồn dược phẩm và hệ thống inox vi sinh: Phù hợp với các thiết bị yêu cầu bề mặt sạch, khả năng chống ăn mòn và hạn chế mở bồn trong quá trình sản xuất.
• Bồn mỹ phẩm: Được sử dụng trên bồn chứa hoặc bồn phối trộn kem, gel, dung dịch và các sản phẩm chăm sóc cá nhân để quan sát trạng thái nguyên liệu trong quá trình gia công.
• Bồn hóa chất và các tank công nghiệp: Với vật liệu inox và gioăng phù hợp, kính có thể được dùng để quan sát nước, hóa chất, xăng dầu và các lưu chất công nghiệp nằm trong phạm vi tương thích của vật liệu.

8. Dấu hiệu kính mặt bích inox vi sinh bị hư hỏng và cần thay thế

Trong quá trình sử dụng, kính mặt bích thường xuyên chịu tác động của áp suất, nhiệt độ, lưu chất và quá trình vệ sinh, vì vậy cần kiểm tra định kỳ để phát hiện sớm các dấu hiệu hư hỏng. Đặc biệt với những hệ thống làm việc ở áp suất hoặc nhiệt độ cao, không nên tiếp tục sử dụng khi kính đã xuất hiện các dấu hiệu bất thường.

• Kính xuất hiện vết nứt: Đây là dấu hiệu cần chú ý nhất. Dù chỉ là vết nứt nhỏ, khả năng chịu lực của kính đã có thể bị ảnh hưởng và vết nứt có thể phát triển thêm trong quá trình chịu áp hoặc thay đổi nhiệt độ.
• Mép kính bị mẻ hoặc sứt: Phần mép là vị trí tiếp xúc với gioăng và khung giữ kính. Khi bị mẻ, lực siết có thể phân bố không đều, đồng thời làm giảm độ ổn định của kính khi hệ thống vận hành.
• Bề mặt kính bị xước nhiều: Các vết xước nhẹ chủ yếu ảnh hưởng đến khả năng quan sát, nhưng khi kính xuất hiện nhiều vết xước sâu hoặc tập trung tại một khu vực thì nên kiểm tra kỹ trước khi tiếp tục sử dụng.
• Kính bị mờ, đục và khó quan sát: Sau thời gian dài tiếp xúc với lưu chất, hóa chất hoặc cặn bám, bề mặt kính có thể mất dần độ trong. Nếu đã vệ sinh nhưng khả năng quan sát vẫn kém, cần xem xét tình trạng bề mặt kính và thay mới khi cần.
• Xuất hiện rò rỉ quanh cụm kính: Chất lỏng hoặc khí rò ra tại vị trí tiếp xúc giữa kính và thân inox thường liên quan đến gioăng bị biến dạng, lắp lệch hoặc lực siết bulông không đồng đều. Cần dừng hệ thống để kiểm tra cả kính và gioăng trước khi vận hành trở lại.
• Gioăng bị chai cứng hoặc biến dạng: Gioăng PTFE có vai trò tạo kín giữa kính và phần thân. Khi gioăng bị biến dạng, hư hỏng hoặc không còn nằm đúng vị trí, khả năng làm kín của cụm kính sẽ giảm và lực tác động lên kính cũng có thể không còn đồng đều.
• Bulông hoặc khung giữ kính có dấu hiệu bất thường: Bulông lỏng, ren hư, khung inox biến dạng hoặc lực siết không đồng đều đều có thể ảnh hưởng đến khả năng cố định kính. Khi gặp tình trạng này cần kiểm tra toàn bộ cụm kính chứ không chỉ riêng phần thấu kính.

Khi phát hiện kính bị nứt, mẻ cạnh hoặc có hư hỏng ảnh hưởng đến kết cấu, nên thay kính mới thay vì tiếp tục sử dụng. Với các trường hợp rò rỉ, cần kiểm tra đồng thời kính, gioăng PTFE, bulông và bề mặt tiếp xúc để xác định đúng nguyên nhân trước khi lắp lại hệ thống.

9. Báo giá kính rắc co inox vi sinh

InoxTK chuyên cung cấp các mặt hàng ống inox vi sinh, phụ kiện đường ống, phụ kiện bồn tank inox, các loại van vi sinh. Sản phẩm được sản xuất trong dây chuyền chất lượng cao. Đạt tiêu chuẩn quốc tế. Có đầy đủ CO/CQ. Vận chuyển toàn quốc.

Kính mặt bích inox vi sinh thường có mức giá giao động từ 388.000đ đến 1.250.000đ tuỳ thuộc vào size, chất liệu cùng với sự biến động của thị trường hiện nay.

Để được tư vấn cũng như báo giá cụ thể về kính mặt bích inox vi sinh xin hãy liên hệ với chúng tôi theo thông tin dưới đây:

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

>>> Có thể bạn quan tâm

• Kính rắc co inox vi sinh
• Kính elip dài inox vi sinh
• Đèn 24V gắn kính quan sát bồn tank

10. Câu hỏi thường gặp về kính mặt bích inox vi sinh

Kính mặt bích inox vi sinh chịu được nhiệt độ bao nhiêu?
Theo thông số sản phẩm hiện tại, kính mặt bích inox vi sinh có nhiệt độ làm việc từ 0 – 260°C. Giới hạn nhiệt độ của toàn bộ cụm kính còn phụ thuộc vào vật liệu kính, gioăng làm kín và điều kiện vận hành thực tế.

Kính mặt bích inox vi sinh chịu được áp suất bao nhiêu?
Sản phẩm có áp suất làm việc tối đa khoảng 25 bar theo thông số kỹ thuật. Khi sử dụng cho bồn chịu áp cần đảm bảo áp suất vận hành không vượt quá giới hạn cho phép của cụm kính.

Phần thân kính mặt bích được làm từ vật liệu gì?
Phần thân và khung mặt bích có hai lựa chọn là inox 304 hoặc inox 316, giúp sản phẩm có khả năng chống ăn mòn và phù hợp với nhiều môi trường làm việc khác nhau.

Thấu kính của kính mặt bích sử dụng loại kính gì?
Phần quan sát sử dụng kính cường lực, có khả năng chịu lực và chịu nhiệt tốt, đồng thời đảm bảo độ trong cần thiết để quan sát lưu chất và hoạt động bên trong bồn.

Kính mặt bích inox vi sinh có những kích thước nào?
Các kích thước hiện có gồm D80, D100, D150 và D200. Tùy từng size, đường kính tổng thể và số lượng lỗ bulông sẽ thay đổi tương ứng.

Kính mặt bích có sử dụng được cho bồn chịu áp không?
Có. Với mức áp suất làm việc theo thông số sản phẩm lên đến 25 bar, kính có thể được sử dụng trên các bồn tank có áp suất khi toàn bộ hệ thống làm việc trong đúng giới hạn thiết kế.

Gioăng làm kín của kính mặt bích được làm từ vật liệu gì?
Gioăng làm kín sử dụng PTFE (Teflon), có khả năng chịu nhiệt và chống ăn mòn hóa chất tốt. Gioăng được bố trí tại vị trí tiếp xúc của cụm kính để hỗ trợ tạo độ kín khi lắp đặt.

Kính mặt bích có sử dụng được với hóa chất và xăng dầu không?
Có. Theo thông số sản phẩm, kính có thể sử dụng trong các môi trường như nước, hóa chất, xăng dầu và các lưu chất công nghiệp phù hợp. Tuy nhiên, với từng loại hóa chất cụ thể vẫn cần kiểm tra khả năng tương thích của inox, kính và gioăng PTFE trước khi sử dụng.

Kính mặt bích dùng để quan sát những gì bên trong bồn?
Kính cho phép người vận hành quan sát trực tiếp mức lưu chất, màu sắc, trạng thái khuấy trộn, bọt, chuyển động của lưu chất hoặc quá trình phản ứng bên trong bồn mà không cần mở bồn.
