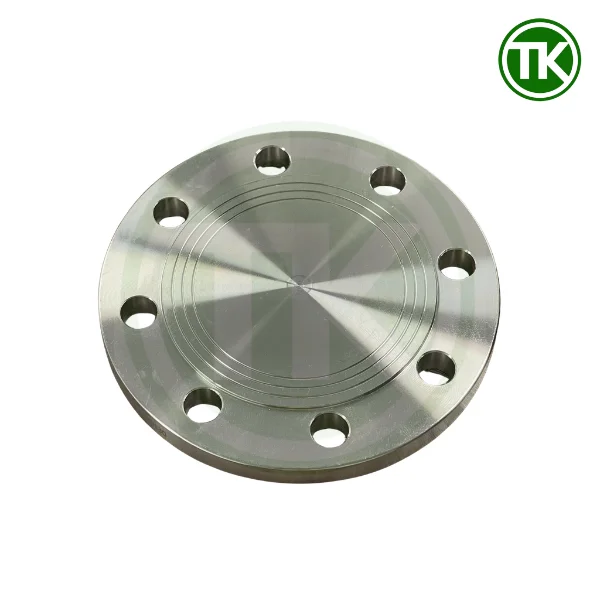

1. Mặt bích mù BS PN10 là gì?

Mặt bích mù BS PN10 (Blind Flange) là loại mặt bích không có lỗ thông ở giữa, được dùng để bịt kín hoàn toàn đầu cuối của một đường ống, van hoặc bình chứa. Đây là điểm khác biệt cốt lõi so với các loại mặt bích thông thường có lỗ để dẫn lưu chất qua.

2. Điểm khác biệt của mặt bích mù BS PN10 so với mặt bích BS PN10 thông thường

Mặt bích mù BS PN10 và mặt bích BS PN10 thông thường có nhiều điểm tương đồng về tiêu chuẩn kỹ thuật, nhưng lại khác nhau hoàn toàn về cấu tạo và công dụng. Hiểu rõ sự khác biệt này giúp người dùng lựa chọn đúng loại mặt bích cho từng ứng dụng trong hệ thống đường ống inox công nghiệp.

Điểm giống nhau

Cả hai loại đều tuân theo tiêu chuẩn Anh (British Standard), cùng chịu áp suất danh nghĩa 10 bar và có các thông số kỹ thuật bên ngoài hoàn toàn giống nhau như đường kính ngoài, số lỗ bulong, khoảng cách vòng bulong và độ dày vành. Nói cách khác, nếu chỉ nhìn từ bên ngoài, hai loại này trông gần như y hệt nhau.

Điểm khác biệt cốt lõi

Điểm khác biệt duy nhất nhưng mang tính quyết định nằm ở phần tâm của mặt bích.

• Mặt bích inox thông thường có lỗ thông ở giữa để lưu chất như nước, khí hoặc hóa chất đi qua, đóng vai trò kết nối hai đoạn ống lại với nhau.
• Mặt bích mù có phần tâm đặc hoàn toàn, không cho bất cứ lưu chất nào đi qua, chuyên dùng để bịt kín đầu ống.

Sự khác biệt về công dụng

Chính sự khác biệt về cấu tạo này dẫn đến hai nhóm ứng dụng hoàn toàn khác nhau trong thực tế, dù cả hai đều thuộc cùng một tiêu chuẩn BS PN10.

3. Tại sao mặt bích mù BS PN10 được ưu tiên hơn hàn bịt trong các hệ thống cần bảo trì?

Nếu bạn đang phân vân giữa hàn bịt và mặt bích mù, hãy tự hỏi một câu: đầu ống này có chắc chắn không bao giờ cần mở lại không? Nếu câu trả lời là “chưa chắc”, mặt bích mù là lựa chọn nên được tính đến ngay từ đầu.

Hàn bịt có thể tốn chưa đến một giờ thi công và chi phí ban đầu gần như không đáng kể. Nhưng đó chỉ là chi phí tại thời điểm lắp đặt. Khi hệ thống cần bảo trì, kiểm tra, xả rửa hoặc mở rộng, đầu ống đã hàn bịt không thể tháo ra bằng thao tác thông thường mà bắt buộc phải cắt. Sau khi cắt, khu vực ống xung quanh có thể bị ảnh hưởng, phải xử lý lại mép cắt, hàn lại từ đầu, thậm chí phải dừng cả hệ thống đang vận hành. Một quyết định tưởng tiết kiệm lúc đầu có thể khiến chi phí phát sinh tăng lên rất nhiều về sau.

Mặt bích mù BS PN10 thì khác hoàn toàn. Sản phẩm được liên kết bằng bulong, có gioăng làm kín ở giữa và có thể tháo mở khi cần. Khi bảo trì, người vận hành chỉ cần tháo bulong, mở mặt bích mù, xử lý công việc bên trong tuyến ống rồi lắp lại. Toàn bộ thao tác không làm ảnh hưởng đến phần ống xung quanh, không cần cắt hàn lại và giảm đáng kể thời gian dừng hệ thống.

Với các dự án thi công theo giai đoạn, mặt bích mù BS PN10 càng thể hiện rõ ưu thế. Những nhánh chờ chưa sử dụng có thể được bịt kín bằng mặt bích mù trong giai đoạn đầu. Khi cần mở rộng hệ thống, đội thi công chỉ cần tháo mặt bích mù ra và đấu nối tiếp tuyến ống hoặc thiết bị mới. Cách làm này sạch hơn, nhanh hơn và không tác động đến các hạng mục đang vận hành.

Hàn bịt chỉ thực sự hợp lý trong trường hợp đầu ống cần bịt kín vĩnh viễn và chắc chắn không bao giờ cần mở lại. Còn với các vị trí có khả năng bảo trì, kiểm tra, thử áp, thay đổi công năng hoặc mở rộng trong tương lai, mặt bích mù BS PN10 là giải pháp linh hoạt và an toàn hơn nhiều.

4. Chọn vật liệu mặt bích mù BS PN10 theo môi trường làm việc

Mặt bích mù BS PN10 thường được sản xuất bằng inox 304 hoặc inox 316. Hai loại vật liệu này đều có khả năng chống gỉ tốt, nhưng phạm vi sử dụng không giống nhau. Inox 304 phù hợp với môi trường công nghiệp thông thường, còn inox 316 được ưu tiên hơn khi hệ thống có độ ẩm cao, hơi muối hoặc lưu chất có tính ăn mòn nhẹ.

Trong thực tế, mặt bích mù BS PN10 inox 304 là lựa chọn phổ biến nhất vì đáp ứng tốt các hệ thống nước, khí nén và môi trường công nghiệp thông thường. Nếu hệ thống làm việc trong môi trường có hơi muối, hóa chất nhẹ hoặc độ ẩm cao, mặt bích mù BS PN10 inox 316 sẽ phù hợp hơn vì khả năng chống ăn mòn tốt hơn, đặc biệt tại vùng ép gioăng, lỗ bu lông và mép ngoài mặt bích.

5. Bảng kích thước mặt bích mù BS PN10

Bảng kích thước mặt bích mù BS PN10 giúp người dùng kiểm tra nhanh các thông số lắp ghép trước khi đặt mua hoặc thi công. Với mặt bích mù, cần chú ý nhất đến đường kính ngoài, độ dày thân bích, số lỗ bu lông, đường kính lỗ bu lông và đường kính vòng tâm lỗ bu lông. Đây là các thông số quyết định mặt bích có lắp khớp với mặt bích đối ứng cùng tiêu chuẩn hay không.

Trước khi xem bảng, cần hiểu các ký hiệu trên bản vẽ kích thước:

Trong đó, A và C2 thể hiện kích thước tổng thể của mặt bích mù. G và X là thông số của phần mặt nâng, thường gặp ở dạng Raised Face. No., I và J là nhóm thông số quan trọng nhất khi đối chiếu lắp đặt, vì chỉ cần sai số lỗ, đường kính lỗ hoặc PCD thì mặt bích sẽ không lắp khớp với mặt bích đối ứng.

Các thông số trong bảng được dùng để đối chiếu kích thước lắp đặt của mặt bích mù BS PN10. Khi thay thế mặt bích cũ hoặc lắp với hệ thống có sẵn, không nên chỉ kiểm tra size DN mà cần đối chiếu thêm J/PCD, số lỗ No., đường kính lỗ I và quy cách bulong để tránh nhầm sang tiêu chuẩn khác như JIS 10K hoặc ANSI Class 150.

6. So sánh mặt bích mù BS PN10 với JIS 10K, ANSI 150LB và DIN PN10

Mặt bích mù BS PN10 dễ bị nhầm với JIS 10K, ANSI 150LB và DIN PN10 vì đều là các tiêu chuẩn mặt bích phổ biến trong hệ thống đường ống công nghiệp. Tuy nhiên, với mặt bích mù, khả năng lắp đặt không chỉ phụ thuộc vào áp danh nghĩa mà còn phụ thuộc vào PCD, số lỗ, đường kính lỗ bulong, độ dày và quy cách bulong đi kèm.

6.1. So sánh mặt bích mù BS PN10 với JIS 10K và ANSI 150LB

BS PN10, JIS 10K và ANSI 150LB đều thuộc nhóm tiêu chuẩn thường gặp trong các hệ thống áp lực thấp đến trung bình. Điểm dễ gây nhầm là áp suất danh nghĩa khá gần nhau, nhưng kích thước lắp ghép lại khác nhau. Vì vậy, mặt bích mù BS PN10 không nên thay thế trực tiếp bằng JIS 10K hoặc ANSI 150LB nếu chưa có bản vẽ đối chiếu.

Tuy có áp danh nghĩa gần nhau, các tiêu chuẩn này không thể lắp lẫn tùy tiện. Cùng là DN100 hoặc DN150, nhưng nếu khác tiêu chuẩn thì PCD, số lỗ hoặc đường kính lỗ bulong có thể không trùng. Khi lắp thực tế, bulong có thể không xuyên qua được hoặc mặt bích không ép gioăng đúng tâm.

6.2. So sánh mặt bích mù BS PN10 với DIN PN10

BS PN10 và DIN PN10 dễ gây nhầm hơn vì cùng dùng ký hiệu PN10. Trong một số trường hợp, hai hệ này có thể gần tương thích, nhất là khi đối chiếu theo hệ EN. Tuy nhiên, khi thay thế vẫn cần kiểm tra bảng kích thước cụ thể, đặc biệt với hệ thống cũ hoặc thiết bị nhập khẩu.

Điểm chung của BS PN10 và DIN PN10 là cùng dùng cấp áp danh nghĩa 10 bar, thường gặp trong hệ thống nước, khí nén, hơi nhẹ và đường ống công nghiệp thông thường. Tuy nhiên, không nên chỉ nhìn ký hiệu PN10 rồi mặc định hai tiêu chuẩn này giống nhau hoàn toàn. Với mặt bích mù, các thông số cần kiểm tra vẫn là đường kính ngoài, độ dày, PCD, số lỗ, đường kính lỗ và quy cách bulong.

7. Mua mặt bích mù BS PN10 inox 304, inox 316 tại Inox TK

Mặt bích mù BS PN10 là chi tiết dùng để bịt kín đầu đường ống, đầu van, đầu bơm hoặc đầu thiết bị trong hệ thống công nghiệp. Vì sản phẩm này liên quan trực tiếp đến khả năng làm kín tại đầu tuyến, khách hàng không nên chỉ quan tâm đến giá mà cần kiểm tra đúng tiêu chuẩn, đúng vật liệu, đúng kích thước và đúng hệ lỗ bulong trước khi đặt mua.

Inox TK cung cấp mặt bích mù BS PN10 inox 304, inox 316 với nhiều kích thước thông dụng, phù hợp cho hệ thống nước, khí nén, hơi nhẹ, hóa chất nhẹ và các tuyến ống công nghiệp cần bịt đầu chờ hoặc cô lập một vị trí nhất định trên hệ thống.

• Cung cấp đúng tiêu chuẩn BS PN10: Mặt bích mù BS PN10 cần khớp với mặt bích đối ứng về PCD, số lỗ, đường kính lỗ bulong và quy cách bulong. Inox TK hỗ trợ kiểm tra các thông số này trước khi báo giá để hạn chế tình trạng nhầm sang JIS 10K, ANSI 150LB hoặc DIN PN10.
• Đầy đủ vật liệu inox 304 và inox 316: Với môi trường công nghiệp thông thường như nước sạch, nước kỹ thuật hoặc khí nén, mặt bích mù inox 304 là lựa chọn phổ biến nhờ độ bền tốt và chi phí hợp lý. Với môi trường ẩm, hơi muối hoặc hóa chất nhẹ, inox 316 sẽ phù hợp hơn nhờ khả năng chống ăn mòn tốt hơn.
• Hỗ trợ đơn hàng lẻ và đơn hàng công trình: Khách hàng có thể đặt mua theo từng size riêng lẻ hoặc theo danh sách nhiều kích thước cho công trình. Inox TK hỗ trợ báo giá theo số lượng thực tế, giúp khách dễ kiểm soát ngân sách và tiến độ cấp hàng.
• Chứng từ rõ ràng, hỗ trợ CO-CQ và VAT: Với các đơn hàng cần nghiệm thu, hồ sơ vật tư là yếu tố rất quan trọng. Inox TK hỗ trợ cung cấp CO-CQ, hóa đơn VAT và các thông tin kỹ thuật cần thiết theo yêu cầu của từng đơn hàng.
• Tư vấn đúng nhu cầu sử dụng: Khi khách hàng chưa chắc hệ thống đang dùng BS PN10, JIS 10K hay ANSI 150LB, Inox TK có thể hỗ trợ kiểm tra dựa trên size DN, PCD, số lỗ, đường kính lỗ và hình ảnh thực tế. Điều này giúp giảm rủi ro mua sai mặt bích, đặc biệt với các hệ thống cũ hoặc công trình cần thay thế nhanh.

Nếu cần mua mặt bích mù BS PN10 inox 304, inox 316, khách hàng có thể liên hệ Inox TK để được tư vấn thông số, kiểm tra tiêu chuẩn và báo giá theo kích thước, vật liệu, số lượng thực tế.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

8. FAQ – Câu hỏi thường gặp về mặt bích mù BS PN10

1. Mặt bích mù BS PN10 dùng để làm gì?
Mặt bích mù BS PN10 dùng để bịt kín đầu đường ống, đầu van, đầu bơm, đầu bồn hoặc đầu thiết bị trong hệ thống công nghiệp. Sản phẩm không có lỗ thông tâm nên không cho lưu chất đi qua, chỉ có nhiệm vụ đóng kín một đầu kết nối.

2. Mặt bích mù BS PN10 có khác mặt bích BS PN10 thông thường không?
Có. Mặt bích BS PN10 thông thường có lỗ thông ở giữa để kết nối và cho lưu chất đi qua. Mặt bích mù BS PN10 có phần tâm đặc hoàn toàn, dùng để bịt kín đầu ống hoặc đầu thiết bị. Hai loại này có thể cùng tiêu chuẩn nhưng công dụng hoàn toàn khác nhau.

3. PN10 trên mặt bích mù BS PN10 nghĩa là gì?
PN10 là cấp áp danh nghĩa 10 bar. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào vật liệu, nhiệt độ, gioăng, bulong và điều kiện vận hành của hệ thống.

4. Mặt bích mù BS PN10 inox 304 dùng cho môi trường nào?
Mặt bích mù BS PN10 inox 304 phù hợp với nước sạch, nước kỹ thuật, khí nén, hơi nhẹ và các môi trường công nghiệp thông thường ít ăn mòn. Đây là vật liệu phổ biến vì có khả năng chống gỉ tốt và chi phí hợp lý.

5. Khi nào nên dùng mặt bích mù BS PN10 inox 316?
Inox 316 phù hợp hơn khi hệ thống làm việc trong môi trường ẩm, hơi muối, gần biển hoặc có hóa chất nhẹ. So với inox 304, inox 316 có khả năng chống ăn mòn tốt hơn, đặc biệt tại vùng ép gioăng, mép bích và lỗ bulong.

6. Mặt bích mù BS PN10 có lắp thay JIS 10K được không?
Không nên lắp thay trực tiếp. Dù cùng size DN hoặc có áp danh nghĩa gần nhau, BS PN10 và JIS 10K có thể khác PCD, số lỗ và đường kính lỗ bulong. Nếu chưa đối chiếu kích thước, sản phẩm rất dễ bị lệch lỗ khi lắp đặt.

7. Inox TK có hỗ trợ CO-CQ và VAT cho mặt bích mù BS PN10 không?
Có. Inox TK hỗ trợ CO-CQ, hóa đơn VAT và chứng từ theo yêu cầu từng đơn hàng, phù hợp với khách hàng công trình, nhà máy và đơn vị thi công cần hồ sơ nghiệm thu rõ ràng.
