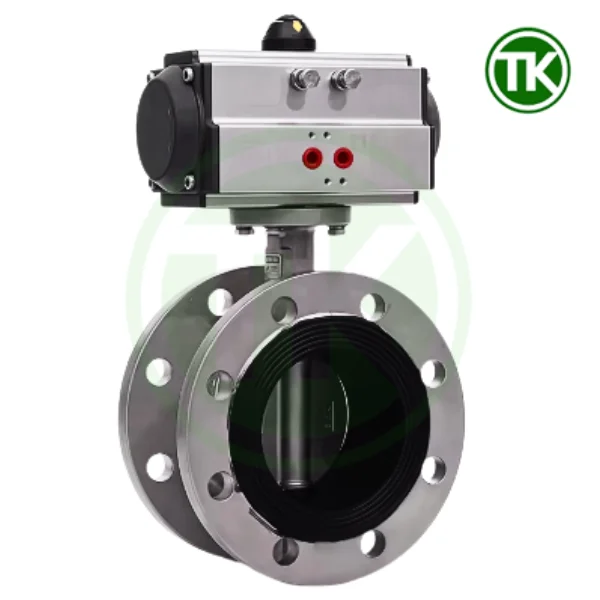

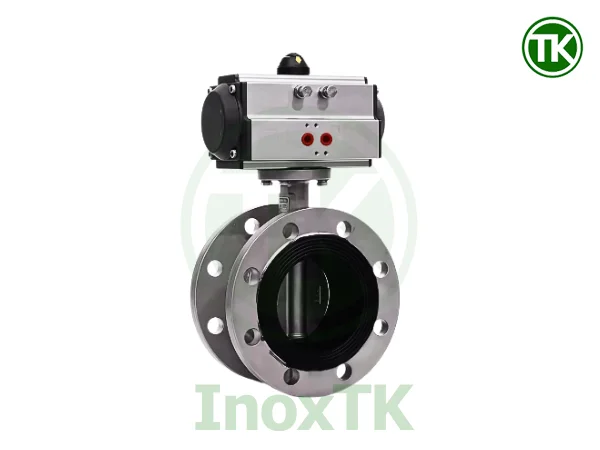

Van bướm điều khiển khí nén 2 mặt bích

1. Van bướm điều khiển khí nén 2 mặt bích là gì?

Khi nói đến các thiết bị đóng/mở dòng chảy trong hệ thống đường ống công nghiệp, van bướm điều khiển khí nén 2 mặt bích là một trong những lựa chọn hàng đầu nhờ khả năng kết hợp giữa vận hành tự động và độ kín vượt trội.

Đây là loại van bướm được gắn bộ truyền động khí nén (pneumatic actuator) để điều khiển đóng/mở đĩa van. Điểm đặc biệt nằm ở kiểu kết nối 2 mặt bích inox hoặc mặt bích gang– nghĩa là cả hai mặt bên của thân van đều được gia công theo tiêu chuẩn mặt bích (JIS, BS, hoặc ANSI), giúp lắp ghép chắc chắn với đường ống bằng bulong và đệm kín.

Ưu điểm nổi bật so với wafer và lug:

• Khả năng chịu áp suất cao hơn.
• Độ kín khít tốt hơn, hạn chế rò rỉ ở các hệ thống quan trọng.
• Độ ổn định khi vận hành trên đường ống lớn hoặc trong môi trường rung lắc mạnh.

Nhờ những ưu điểm này, loại van bướm điều khiển khí nén 2 mặt bích thường được sử dụng trong các ngành: cấp thoát nước, xử lý nước thải, dầu khí, hóa chất và hệ thống PCCC – những nơi cần độ an toàn và hiệu suất vận hành cao.

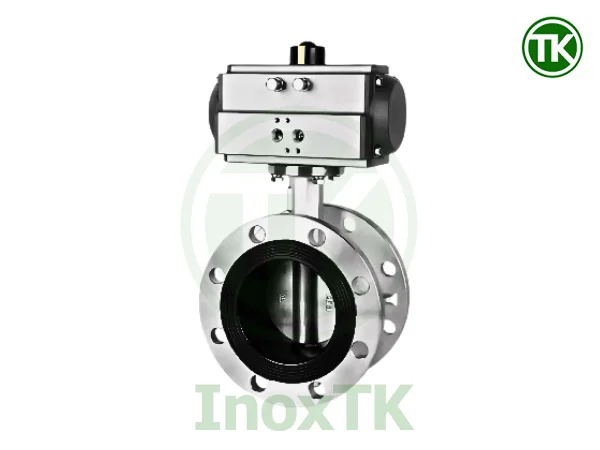

2. Cấu tạo chi tiết & đặc điểm nhận dạng

Để hiểu rõ vì sao van bướm điều khiển khí nén 2 mặt bích được đánh giá cao về độ bền và khả năng vận hành, chúng ta cần phân tích từng bộ phận cấu thành. Mỗi thành phần không chỉ đóng vai trò riêng mà còn phối hợp nhịp nhàng để tạo nên hiệu suất tổng thể.

2.1. Thân van

Vai trò: Bộ khung chính, chịu trách nhiệm giữ cố định toàn bộ các chi tiết khác và kết nối trực tiếp với đường ống inox công nghiệp qua 2 mặt bích.

• Vật liệu phổ biến: Gang cầu, gang xám, inox 304, inox 316.
• Đặc điểm: Kết cấu dày, chắc chắn, chịu áp suất cao; bề mặt gia công phẳng để lắp khít với mặt bích ống.
• Tiêu chuẩn: JIS, BS, ANSI.

2.2. Đĩa van

Vai trò: Bộ phận trực tiếp điều tiết dòng chảy.

• Hình dạng: Dạng tròn, phẳng, gắn trên trục để xoay 90°.
• Vật liệu: Inox 304 hoặc inox 316 chống ăn mòn.
• Đặc điểm: Thiết kế khí động học giúp giảm lực cản và tiết kiệm năng lượng vận hành.

2.3. Trục van

Vai trò: Truyền lực từ bộ điều khiển khí nén xuống đĩa van.

• Vật liệu: Thép không gỉ hoặc thép hợp kim.
• Cấu tạo: Che kín bằng phớt và vòng bi để tránh rò rỉ, mài mòn.
• Chức năng: Đảm bảo chuyển động xoay mượt mà, không rung lắc.

2.4. Bộ điều khiển khí nén

Vai trò: Củ khí AT giúp van vận hành tự động.

• Cấu tạo: Vỏ hợp kim nhôm sơn tĩnh điện; bên trong gồm piston, trục truyền lực và lò xo (với loại tác động đơn).
• Phân loại:
  • Tác động đơn: Van tự trở về trạng thái đóng khi mất khí.
  • Tác động kép: Cần cấp khí cả khi đóng và mở, điều khiển chính xác hơn.

Nhờ sự kết hợp của các bộ phận trên, van bướm điều khiển khí nén vừa đạt độ kín cao, vừa vận hành nhanh, phù hợp cho các hệ thống yêu cầu khắt khe về an toàn và hiệu quả.

3. Nguyên lý hoạt động van bướm điều khiển khí nén 2 mặt bích

Hiểu rõ nguyên lý vận hành sẽ giúp người dùng sử dụng van bướm điều khiển khí nén 2 mặt bích một cách hiệu quả và lựa chọn đúng loại phù hợp với nhu cầu. Cơ chế hoạt động của van khá đơn giản nhưng mang lại độ tin cậy cao trong môi trường công nghiệp.

Khi hệ thống cấp khí nén vào bộ truyền động, áp lực khí tác động lên piston bên trong bộ điều khiển khí nén. Piston di chuyển sẽ tạo lực xoắn thông qua trục, khiến đĩa van xoay một góc 90°:

• Khi đĩa van song song với dòng chảy: van ở trạng thái mở, lưu chất đi qua với lưu lượng tối đa.
• Khi đĩa van vuông góc với dòng chảy: van ở trạng thái đóng, ngăn hoàn toàn lưu chất.

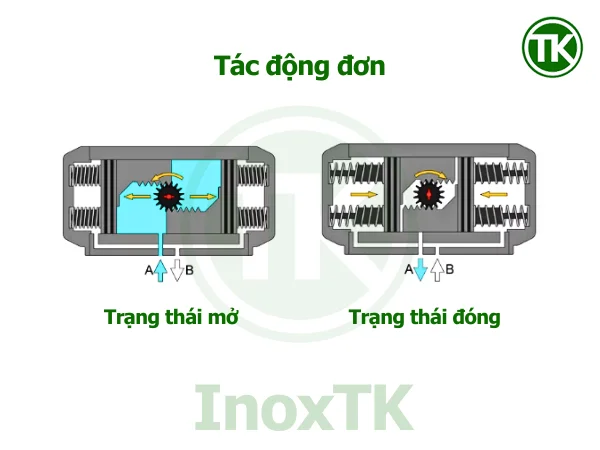

3.1. Nguyên lý tác động đơn

Với van bướm điều khiển khí nén 2 mặt bích tác động đơn, một bên của piston được gắn lò xo hồi. Khi có khí nén, piston thắng lực lò xo, xoay trục để mở hoặc đóng van. Khi ngắt khí, lò xo sẽ tự động đưa van về trạng thái ban đầu.

• Ưu điểm: Đảm bảo an toàn khi mất nguồn khí, thích hợp với các hệ thống cần vị trí đóng/mở mặc định.
• Ứng dụng: Hệ thống PCCC, đường ống an toàn.

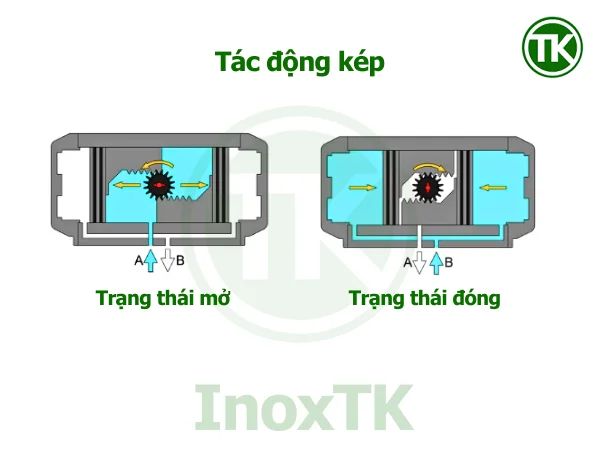

3.2. Nguyên lý tác động kép

Với loại tác động kép, khí nén sẽ được cấp vào cả hai phía piston để thực hiện cả hành trình đóng và mở.

• Ưu điểm: Điều khiển chính xác, ổn định, phù hợp cho hệ thống yêu cầu đóng/mở liên tục hoặc điều tiết lưu lượng.
• Ứng dụng: Hệ thống xử lý nước, công nghiệp hóa chất, năng lượng.

Nhờ cơ chế vận hành nhanh, chính xác và độ bền cao, van bướm điều khiển khí nén 2 mặt bích trở thành giải pháp tối ưu cho nhiều ứng dụng công nghiệp đòi hỏi hiệu suất và tính an toàn

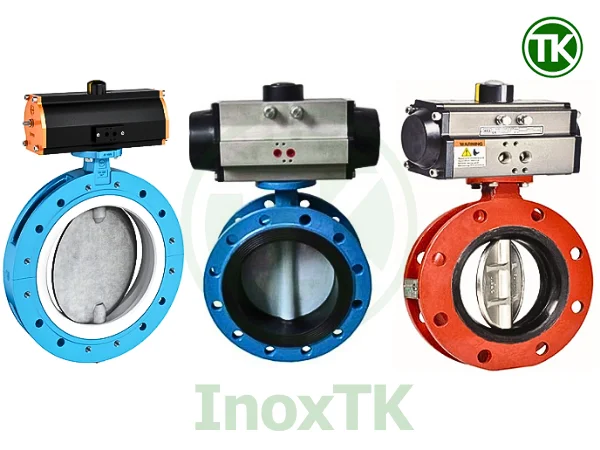

4. Phân loại van bướm điều khiển khí nén 2 mặt bích

Van bướm điều khiển khí nén 2 mặt bích có nhiều dạng khác nhau tùy theo vật liệu chế tạo, kiểu tác động và tiêu chuẩn mặt bích. Việc phân loại rõ ràng giúp người dùng lựa chọn đúng loại van phù hợp với môi trường và yêu cầu kỹ thuật của hệ thống.

4.1. Phân loại theo vật liệu

• Van bướm gang điều khiển khí nén 2 mặt bích:
  • Thân van bằng gang cầu hoặc gang xám, đĩa inox hoặc thép mạ.
  • Ưu điểm: Giá thành thấp, đủ bền cho nước sạch, nước thải.
  • Nhược điểm: Chống ăn mòn kém hơn inox, không phù hợp môi trường hóa chất mạnh.
• Van bướm inox điều khiển khí nén 2 mặt bích:
  • Thân và đĩa van bằng inox 304 hoặc inox 316.
  • Ưu điểm: Khả năng chống ăn mòn tốt, chịu nhiệt cao, tuổi thọ dài.
  • Nhược điểm: Giá thành cao hơn loại gang.

4.2. Phân loại theo kiểu tác động

• Tác động đơn (Spring Return):
  • Van tự động trở về trạng thái ban đầu khi mất khí nhờ lò xo hồi.
  • Thích hợp cho hệ thống cần vị trí đóng/mở mặc định khi sự cố.
• Tác động kép (Double Acting):
  • Cần khí nén để đóng và mở van.
  • Điều khiển linh hoạt, phù hợp vận hành liên tục hoặc điều tiết lưu lượng.

4.3. Phân loại theo tiêu chuẩn mặt bích

• JIS (Nhật Bản): Phổ biến trong hệ thống cấp thoát nước và công nghiệp tại châu Á.
• BS (Anh Quốc): Sử dụng nhiều trong hệ thống công nghiệp nặng.
• ANSI (Mỹ): Thường dùng cho hệ thống dầu khí, hóa chất, áp lực cao.

5. Ưu điểm nổi bật của van bướm điều khiển khí nén 2 mặt bích

So với các kiểu kết nối và cơ cấu vận hành khác, van bướm điều khiển khí nén 2 mặt bích sở hữu nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn ưu tiên cho các hệ thống đường ống quy mô lớn và yêu cầu kỹ thuật cao.

5.1. Khả năng chịu áp suất và độ kín cao

Kết cấu 2 mặt bích cho phép siết bulong chắc chắn, đảm bảo van chịu được áp suất lớn mà không bị xê dịch. Độ kín khít cao giúp hạn chế tối đa tình trạng rò rỉ, đặc biệt quan trọng trong các hệ thống dẫn lưu chất nguy hiểm hoặc đắt tiền.

5.2. Vận hành nhanh và chính xác

Nhờ bộ điều khiển khí nén, thời gian đóng/mở van chỉ từ 1–3 giây. Điều này giúp hệ thống phản ứng kịp thời với các tình huống khẩn cấp và tăng hiệu quả tự động hóa.

5.3. Tuổi thọ dài, ít bảo dưỡng

Cấu tạo đơn giản, ít chi tiết ma sát và sử dụng vật liệu chống ăn mòn giúp van hoạt động bền bỉ, giảm chi phí bảo trì trong suốt vòng đời sản phẩm.

5.4. Phù hợp cho đường ống lớn

Kích thước DN có thể lên tới DN600, phù hợp cho các tuyến ống có lưu lượng lớn, áp suất cao, và môi trường rung lắc mạnh.

5.5. Linh hoạt về môi trường làm việc

Chỉ cần lựa chọn đúng vật liệu thân, đĩa và gioăng, van có thể làm việc trong nhiều môi trường: nước sạch, nước thải, hóa chất, dầu khí…

6. So sánh van bướm điều khiển khí nén 2 mặt bích với các kiểu kết nối khác

Để thấy rõ ưu thế của van bướm điều khiển khí nén 2 mặt bích, chúng ta cần so sánh nó với hai kiểu kết nối phổ biến khác là wafer và lug. Mỗi loại đều có ưu, nhược điểm riêng và phù hợp với từng điều kiện làm việc.

6.1. So sánh với kiểu wafer

Kết cấu: Kiểu wafer được kẹp giữa hai mặt bích của đường ống và cố định bằng bulong xuyên qua cả hai bên.

• Van bướm điều khiển khí nén 2 mặt bích: Có thân gia công mặt bích đầy đủ, lắp chắc chắn và chịu áp suất tốt hơn.
• Kiểu Wafer: Nhẹ hơn, chi phí thấp hơn nhưng độ kín và khả năng chịu rung lắc kém hơn.

Khi nên chọn: Wafer phù hợp hệ thống áp suất vừa, kích thước nhỏ, không yêu cầu tháo lắp nhiều.

6.2. So sánh với kiểu Lug

Kết cấu: Kiểu lug có các lỗ ren trên thân để bắt bulong riêng cho từng bên đường ống inox công nghiệp.

• Van bướm điều khiển khí nén 2 mặt bích: Cho phép siết bulong qua cả hai mặt, tạo lực ép đều và kín khít hơn.
• Lug: Dễ tháo lắp từng bên ống mà không ảnh hưởng đến bên còn lại, nhưng độ kín thường kém hơn double flange trong môi trường áp cao.

Khi nên chọn: Lug phù hợp khi cần bảo trì từng bên đường ống mà không ngắt toàn bộ hệ thống.

7. Ứng dụng thực tế trong công nghiệp

Với khả năng chịu áp lực cao, độ kín khít tốt và vận hành nhanh, van bướm điều khiển khí nén 2 mặt bích được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nặng. Việc lựa chọn đúng loại van này giúp hệ thống vận hành an toàn, giảm thiểu sự cố và nâng cao hiệu quả sản xuất.

7.1. Hệ thống cấp và thoát nước

Trong các nhà máy nước, trạm bơm hoặc hệ thống cấp thoát nước đô thị, van bướm điều khiển khí nén 2 mặt bích được lắp ở các tuyến ống chính để đóng/mở nhanh dòng chảy khi cần bảo trì, sửa chữa hoặc điều tiết lưu lượng.

7.2. Nhà máy xử lý nước thải

Trong môi trường nước thải có áp suất trung bình đến cao, loại van này đảm bảo độ kín tốt, chống rò rỉ và vận hành ổn định.

7.3. Ngành dầu khí và hóa chất

Nhờ kết cấu chắc chắn và vật liệu chống ăn mòn, van bướm điều khiển khí nén 2 mặt bích đáp ứng yêu cầu nghiêm ngặt trong vận chuyển dầu, khí, dung môi hoặc các loại hóa chất công nghiệp.

7.4. Nhà máy nhiệt điện và thủy điện

Trong các hệ thống tuần hoàn nước làm mát hoặc điều tiết lưu lượng hơi, loại van này được lựa chọn để vận hành nhanh, chính xác, đồng thời chịu được áp suất và nhiệt độ khắc nghiệt.

8. Lưu ý khi lựa chọn

Việc chọn đúng van bướm điều khiển khí nén 2 mặt bích không chỉ giúp hệ thống vận hành ổn định mà còn kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Để đảm bảo phù hợp, cần lưu ý những yếu tố quan trọng sau:

8.1. Vật liệu thân và đĩa van

• Inox 304: Chống ăn mòn tốt, dùng được trong nhiều môi trường công nghiệp thông thường.
• Inox 316: Kháng hóa chất mạnh, chống ăn mòn cao, thích hợp cho môi trường hóa chất hoặc ven biển.

8.2. Tiêu chuẩn mặt bích

Xác định tiêu chuẩn (JIS, BS, ANSI) để đảm bảo van khí nén inox lắp vừa khít với hệ thống hiện có, tránh phải gia công hoặc thay đổi mặt bích.

8.3. Kiểu bộ điều khiển khí nén

• Tác động đơn: Tự động đóng/mở về trạng thái mặc định khi mất khí, an toàn cho các hệ thống yêu cầu vị trí cố định khi sự cố.
• Tác động kép: Điều khiển linh hoạt, đóng/mở nhờ khí ở cả hai chiều, phù hợp với vận hành liên tục.

8.4. Dải kích thước và áp suất

Chọn DN, PN phù hợp với lưu lượng và áp lực đường ống, đảm bảo hiệu suất mà không gây quá tải cho van.

9. Hướng dẫn lắp đặt & bảo trì

Để van bướm điều khiển khí nén 2 mặt bích hoạt động ổn định, an toàn và đạt hiệu suất tối đa, việc lắp đặt đúng kỹ thuật và bảo trì định kỳ là yếu tố bắt buộc. Quy trình này bao gồm các bước chính như sau:

9.1. Hướng dẫn lắp đặt

Chuẩn bị bề mặt kết nối

• Kiểm tra mặt bích đường ống phải đúng tiêu chuẩn.
• Vệ sinh sạch bề mặt, loại bỏ bụi bẩn, dầu mỡ hoặc vật cản.

Lắp đặt van vào đường ống

• Đặt gioăng làm kín vào đúng vị trí giữa mặt bích đường ống và thân van điều khiển khí nén.
• Căn chỉnh van sao cho đĩa ở vị trí mở 1/4 vòng để tránh kẹt khi lắp.

Siết bulong

• Siết bulong đối xứng theo hình chữ thập để lực phân bổ đều.
• Dùng mô-men siết đúng thông số để tránh hư hại thân van hoặc gioăng.

Kết nối nguồn khí nén

• Đảm bảo áp suất khí phù hợp (thường 4–8 bar).
• Lắp thêm bộ lọc khí và van điện từ nếu cần điều khiển từ xa.

9.2. Hướng dẫn bảo trì

Kiểm tra định kỳ

• Thời gian khuyến nghị: 6–12 tháng/lần tùy môi trường làm việc.
• Kiểm tra độ kín của gioăng, tình trạng đĩa van và trục.

Vệ sinh bộ phận làm kín

• Loại bỏ cặn bẩn, rong rêu hoặc chất kết tủa bám trên đĩa và gioăng.

Bảo dưỡng bộ điều khiển khí nén

• Kiểm tra áp suất khí, thay lọc khí khi cần.
• Tra dầu mỡ vào các điểm cần thiết (nếu nhà sản xuất khuyến nghị).

Thay thế linh kiện khi cần

• Thay mới gioăng hoặc đĩa van khi bị mòn, nứt để tránh rò rỉ.
• Bộ điều khiển khí nén gặp sự cố nên được kiểm tra và sửa chữa bởi kỹ thuật viên chuyên môn.

Việc tuân thủ đúng các bước trên sẽ giúp van bướm điều khiển khí nén 2 mặt bích vận hành trơn tru, giảm nguy cơ hỏng hóc và kéo dài tuổi thọ thiết bị.
