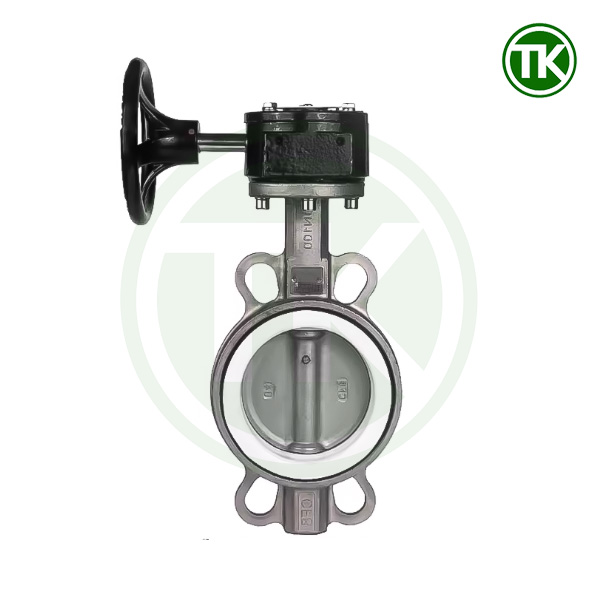

Van Bướm Inox Tay Quay

Van bướm inox tay quay là một trong những loại van công nghiệp phổ biến nhờ cấu tạo gọn nhẹ và khả năng vận hành tin cậy. Khác với các dòng van sử dụng tay gạt, van bướm tay quay được tích hợp cơ cấu hộp số (gearbox) kết hợp vô lăng, giúp người vận hành dễ dàng điều khiển ngay cả với những đường ống kích thước lớn hoặc khi áp suất lưu chất cao.

Sự ra đời của van bướm inox tay quay mang lại giải pháp tối ưu cho các hệ thống công nghiệp cần:

• Đóng mở dòng chảy nhanh chóng nhưng vẫn nhẹ nhàng.
• Đảm bảo độ kín khít tốt trong môi trường áp suất cao.
• Sử dụng vật liệu inox để chống ăn mòn, kéo dài tuổi thọ thiết bị.

Với những ưu điểm trên, loại van bướm inox này ngày càng được ưu tiên trong các dự án công nghiệp nặng, xử lý nước thải, hóa chất và năng lượng.

Cấu tạo van bướm inox tay quay

Để hiểu rõ khả năng vận hành và hiệu quả làm việc, cần xem xét cấu tạo của van bướm inox tay quay. Mỗi bộ phận đều có chức năng riêng, phối hợp nhịp nhàng để đảm bảo van hoạt động ổn định.

• Thân van (Body)
  • Vật liệu: Thép không gỉ inox 304 hoặc 316, cho khả năng chống gỉ sét và chịu ăn mòn tốt.
  • Kiểu dáng: Wafer, lug hoặc mặt bích, phù hợp với tiêu chuẩn kết nối JIS, ANSI, DIN, BS.
  • Vai trò: Là khung chính giữ toàn bộ kết cấu, chịu áp lực dòng chảy và lực siết từ hệ thống bulong.
• Đĩa van (Disc)
  • Hình dạng tròn, xoay quanh trục để đóng/mở lưu chất.
  • Đặc điểm: Khi đóng, đĩa vuông góc với dòng chảy tạo độ kín khít; khi mở, đĩa song song giúp lưu lượng đi qua tối đa.
  • Vật liệu inox giúp hạn chế mài mòn, phù hợp với môi trường có tính ăn mòn.
• Gioăng làm kín (Seat/Gasket) được làm từ Teflon (PTFE) hoặc EPDM. Đảm bảo độ kín tuyệt đối, chống rò rỉ lưu chất.
  • Teflon: chịu nhiệt cao, chống hóa chất tốt.
  • EPDM: phù hợp môi trường nước, dung dịch trung tính.
• Trục van (Stem)
  • Truyền mô-men xoắn từ tay quay đến đĩa van.
  • Chế tạo bằng inox đặc, đảm bảo độ cứng và khả năng chịu lực cao.
  • Được gia công chính xác để hạn chế mài mòn và tăng tuổi thọ.
• Bộ tay quay vô lăng (Gearbox & Handwheel
  • Bao gồm hộp số giảm tốc và vô lăng kim loại.
  • Hộp số giúp giảm lực cần thiết để vận hành, đặc biệt quan trọng cho các van DN200 trở lên.
  • Người vận hành chỉ cần xoay vô lăng nhiều vòng để điều chỉnh đĩa van, thay vì dùng lực lớn như tay gạt.

Nguyên lý hoạt động

Nguyên lý của van bướm inox tay quay khá đơn giản nhưng mang lại hiệu quả cao.

• Khi xoay vô lăng, hộp số sẽ giảm tốc và truyền mô-men xoắn đến trục van.
• Trục xoay kéo theo đĩa van xoay một góc 90°, chuyển trạng thái từ mở hoàn toàn → đóng hoàn toàn hoặc ngược lại.
• Trong quá trình này, gioăng làm kín được ép chặt, tạo độ kín khít khi van ở vị trí đóng.

So với van bướm tay gạt:

• Tay quay: thao tác nhẹ hơn, an toàn khi áp suất cao hoặc kích thước lớn.
• Tay gạt: thao tác nhanh (chỉ cần xoay 1/4 vòng), nhưng yêu cầu lực lớn, khó sử dụng với van đường kính lớn.

Thông số kỹ thuật cơ bản

Van bướm inox tay quay thường được tiêu chuẩn hóa để dễ dàng lắp đặt trong nhiều hệ thống. Các thông số phổ biến gồm:

• Kích cỡ danh nghĩa (DN): từ DN50 đến DN500, có thể lớn hơn tùy đơn hàng đặc biệt.
• Áp suất làm việc (PN): phổ biến PN10, PN16, PN25.
• Nhiệt độ làm việc:
  • EPDM: –10°C đến +120°C.
  • PTFE: –20°C đến +180°C.
• Tiêu chuẩn kết nối: JIS 10K, DIN PN16, ANSI 150, BS PN16.
• Vật liệu chế tạo:
  • Thân và đĩa: inox 304 hoặc 316.
  • Gioăng: EPDM, PTFE..
  • Trục: inox 304/316.

Ưu điểm của van bướm inox tay quay

So với các dòng van khác, van bướm inox tay quay được ưa chuộng nhờ nhiều ưu điểm kỹ thuật và vận hành:

• Vận hành nhẹ nhàng, an toàn
  • Hộp số giảm tốc giúp người vận hành xoay van dễ dàng mà không cần dùng nhiều lực.
  • Đặc biệt hữu ích khi van đặt ở đường ống áp suất cao hoặc kích thước lớn.
• Độ bền cơ học cao
  • Vật liệu inox cho khả năng chịu lực, chịu nhiệt, chống biến dạng.
  • Phù hợp với môi trường làm việc khắc nghiệt, duy trì độ ổn định lâu dài.
• Khả năng chống ăn mòn vượt trội
  • Inox 304 chống gỉ tốt trong môi trường nước sạch.
  • Inox 316 có thêm Mo (Molypden) nên chịu được axit nhẹ, nước biển và hóa chất.
• Dễ bảo trì và thay thế phụ kiện
  • Các chi tiết như gioăng, hộp số có thể thay rời.
  • Kết cấu đơn giản, ít hỏng hóc so với van cầu hay van cổng.

Nhược điểm cần lưu ý

Mặc dù sở hữu nhiều ưu điểm vượt trội, van bướm inox tay quay vẫn có những điểm hạn chế mà người dùng cần cân nhắc:

• Trọng lượng lớn hơn loại tay gạt: do có thêm bộ hộp số và vô lăng kim loại, van thường nặng hơn, gây khó khăn khi lắp đặt ở những vị trí trên cao hoặc hệ thống cần treo.
• Thao tác chậm hơn: vì phải xoay vô lăng nhiều vòng mới đóng/mở hoàn toàn, tốc độ thao tác sẽ chậm hơn so với tay gạt chỉ cần xoay 1/4 vòng.
• Chi phí đầu tư cao hơn: giá thành của van bướm inox tay quay thường cao hơn loại tay gạt, đồng thời còn cao hơn van bướm gang tay quay do dùng vật liệu inox và hộp số chất lượng.

Phân loại van bướm inox tay quay

Van bướm inox tay quay được phân loại theo một số tiêu chí phổ biến:

• Theo vật liệu: inox 304 và inox 316.
  • Inox 304: giá thành hợp lý, phù hợp với môi trường nước sạch, dung dịch trung tính.
  • Inox 316: có thành phần Molypden (Mo), tăng khả năng chống ăn mòn, dùng cho môi trường khắc nghiệt, hóa chất, nước biển.
• Theo kiểu kết nối:
  • Kiểu wafer: kẹp giữa hai mặt bích, nhỏ gọn, dễ lắp đặt.
  • Kiểu lug: có tai bulong, dễ tháo rời từng đoạn đường ống.
  • Kiểu mặt bích: kết nối chắc chắn, thường dùng cho đường ống DN lớn, áp suất cao.
• Theo áp lực: PN10, PN16, PN25 – phù hợp với yêu cầu thiết kế của từng hệ thống công nghiệp.

Ứng dụng thực tế

Nhờ sự kết hợp giữa độ bền cơ học, khả năng chống ăn mòn và tính an toàn trong vận hành, van bướm inox tay quay được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước công nghiệp: Kiểm soát lưu lượng nước sạch và nước thải.
• Ngành hóa chất: Chịu được dung dịch axit, kiềm và một số dung môi.
• Ngành dầu khí và năng lượng: Sử dụng trong hệ thống đường ống áp suất cao.
• Các nhà máy sản xuất công nghiệp nặng: Như luyện kim, khai khoáng, giấy, xi măng.

So sánh với van bướm inox tay gạt

Cả hai loại van đều cùng nguyên lý vận hành, nhưng cơ cấu điều khiển khác nhau tạo nên những khác biệt rõ rệt:

• Phạm vi ứng dụng:
  • Van bướm inox tay gạt: phù hợp cho đường ống nhỏ (DN50 – DN100), áp suất vừa phải.
  • Van bướm inox tay quay: dùng cho đường ống lớn (DN100 trở lên), áp suất cao.
• Tính tiện lợi:
  • Tay gạt: thao tác nhanh, chỉ cần xoay 1/4 vòng.
  • Tay quay: thao tác chậm hơn nhưng nhẹ nhàng, an toàn.
• Chi phí:
  • Tay gạt: giá thành thấp, tiết kiệm chi phí đầu tư.
  • Tay quay: giá thành cao hơn, nhưng hiệu quả trong hệ thống yêu cầu an toàn và độ bền.

Nếu cần van cho hệ thống tự động hoá thì có thể cân nhắc van bướm điều khiển điện hoặc khí nén.

Hướng dẫn lựa chọn

Khi lựa chọn van bướm inox tay quay, cần xem xét các tiêu chí kỹ thuật quan trọng để đảm bảo phù hợp với hệ thống:

• Theo kích thước đường ống:
  • Chọn DN tương ứng với kích cỡ ống inox công nghiệp đang sử dụng.
  • Với DN200 trở lên, tay quay là lựa chọn tối ưu. Dưới đó thì có thể cân nhắc sử dụng tay quay hoặc tay gạt đều được.
• Theo môi trường làm việc:
  • Nước sạch: Dùng inox 304 với gioăng EPDM.
  • Hóa chất nhẹ, nước biển: Nên dùng inox 316 kết hợp gioăng PTFE.
  • Nhiệt độ cao: Chọn gioăng PTFE để đảm bảo độ kín.
• Theo tiêu chuẩn kết nối:
  • Xác định hệ thống hiện tại kết nối mặt bích inox tiêu chuẩn nào? JIS, DIN, BS hay ANSI để chọn loại van phù hợp, tránh sai lệch mặt bích.

Lưu ý khi lắp đặt và vận hành

Để đảm bảo van bướm inox tay quay hoạt động ổn định và kéo dài tuổi thọ, người kỹ sư cần tuân thủ một số lưu ý sau trong quá trình lắp đặt và vận hành:

• Kiểm tra hướng lắp đặt: trước khi lắp, cần xác định rõ chiều dòng chảy và vị trí đóng/mở. Lắp sai hướng có thể gây cản trở lưu lượng hoặc làm giảm tuổi thọ gioăng.
• Siết bulong đúng quy chuẩn: khi lắp kiểu wafer hoặc lug, cần siết chéo bulong theo hình sao để phân bổ lực đều, tránh biến dạng thân van.
• Vệ sinh gioăng và bề mặt tiếp xúc: trước khi lắp cần làm sạch bề mặt ống và gioăng, loại bỏ bụi bẩn hoặc vật cứng có thể gây xước, làm hở kín.
• Bảo trì định kỳ hộp số tay quay: tra mỡ bôi trơn cho bánh răng, kiểm tra độ mòn để kịp thời thay thế, giúp vô lăng luôn xoay nhẹ nhàng.

FAQ – Những câu hỏi thường gặp

1. Van bướm inox tay quay có dùng cho áp suất cao không?
Có. Van bướm inox tay quay thường được thiết kế cho PN10 – PN25, phù hợp với nhiều hệ thống áp suất cao. Đặc biệt với đường ống lớn, tay quay có hộp số trợ lực giúp vận hành an toàn.

2. Nên chọn inox 304 hay inox 316?
– Inox 304: phù hợp cho nước sạch, môi trường ít ăn mòn, chi phí đầu tư hợp lý.
– Inox 316: phù hợp với môi trường có hóa chất, nước biển, nơi yêu cầu chống ăn mòn cao.

3. Van bướm tay quay khác gì với tay gạt?
Tay gạt thao tác nhanh nhưng chỉ dùng cho ống nhỏ. Tay quay thao tác chậm hơn nhưng nhẹ nhàng, an toàn, đặc biệt hiệu quả với DN200 trở lên.

4. Làm sao để bảo trì hộp số tay quay?
Cần kiểm tra định kỳ, tra dầu mỡ bôi trơn bánh răng, kiểm tra độ rơ của trục. Nếu có hiện tượng kẹt hoặc khó xoay, nên thay thế sớm để tránh ảnh hưởng đến vận hành.
