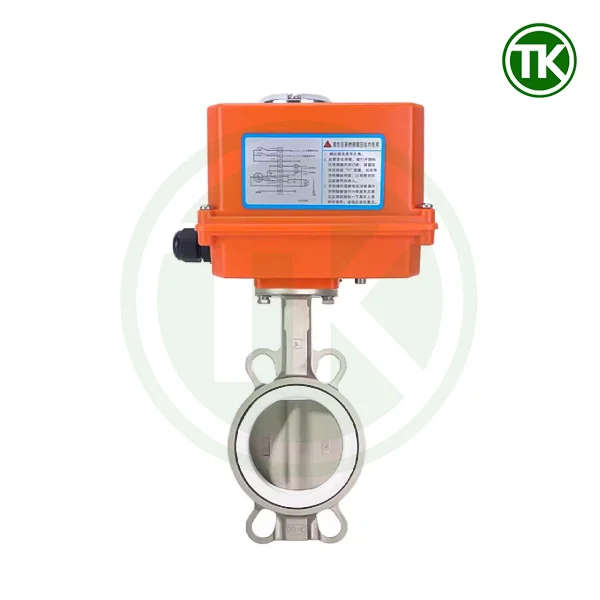

Van Bướm Điện 24V Inox 304

1. Van bướm điện 24V inox 304 là gì?

Van bướm điện 24V inox là một trong những giải pháp tối ưu cho hệ thống đường ống công nghiệp hiện đại, khi nhu cầu tự động hóa ngày càng được chú trọng. Đây là dòng van bướm được chế tạo từ inox 304 hoặc inox 316, kết hợp với bộ truyền động điện sử dụng điện áp thấp 24VDC. Sự kết hợp này giúp thiết bị vừa đảm bảo độ bền cơ học, vừa mang lại khả năng vận hành an toàn và tiết kiệm năng lượng.

So với các loại van bướm điện 220V hay van khí nén inox, van bướm inox điều khiển điện 24V có ưu thế vượt trội ở tính an toàn khi vận hành trong môi trường ẩm ướt hoặc có nguy cơ cháy nổ. Thêm vào đó, bộ truyền động 24VDC dễ dàng tích hợp với hệ thống điều khiển tự động như PLC, SCADA, giúp người dùng quản lý vận hành hiệu quả hơn. Chính vì vậy, van bướm điện 24VDC inox ngày càng được lựa chọn nhiều trong các dự án công nghiệp và dân dụng.

2. Cấu tạo van bướm điện 24V inox 304

Van bướm điện 24V inox 304 gồm hai phần chính là thân van bướm inox và bộ truyền động điện áp thấp 24VDC. Các bộ phận được liên kết với nhau để thực hiện quá trình đóng mở dòng lưu chất tự động, đảm bảo khả năng vận hành ổn định trong hệ thống đường ống. Cấu tạo chi tiết bao gồm:

• Thân van: Được chế tạo từ inox 304 hoặc inox 316, có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường làm việc. Thân van có các kiểu kết nối wafer, lug hoặc mặt bích, thuận tiện cho quá trình lắp đặt, tháo dỡ và bảo trì.
• Đĩa van (Disc): Được chế tạo từ inox, có dạng hình tròn và bề mặt gia công nhẵn nhằm giảm ma sát khi vận hành. Đĩa van có khả năng xoay 90° để thực hiện quá trình đóng mở dòng chảy, đồng thời tiếp xúc với gioăng làm kín để ngăn lưu chất đi qua khi van đóng.
• Trục van (Stem): Là bộ phận kết nối giữa đĩa van và bộ truyền động điện, có nhiệm vụ truyền mô-men xoắn để điều khiển đĩa van đóng mở. Trục được chế tạo từ thép không gỉ, có thể được xử lý nhiệt tùy theo thiết kế nhằm tăng độ cứng và khả năng chống mài mòn.
• Gioăng làm kín (Seat): Sử dụng vật liệu PTFE hoặc EPDM, được bố trí bên trong thân van tại vị trí tiếp xúc với đĩa van. Gioăng có nhiệm vụ tạo độ kín, hạn chế rò rỉ lưu chất khi van đóng. Tùy theo vật liệu, gioăng có khả năng chịu nhiệt và chống chịu các môi trường hóa chất khác nhau.
• Bộ truyền động điện 24VDC (Actuator): Sử dụng nguồn điện một chiều 24V, có vỏ chế tạo từ hợp kim nhôm với cấp bảo vệ IP67, giúp chống bụi và bảo vệ thiết bị khi tiếp xúc với nước theo điều kiện thử nghiệm của cấp bảo vệ. Thiết bị có hai phiên bản điều khiển ON/OFF và tuyến tính, cho phép kết nối với hệ thống điều khiển tự động.

3. Nguyên lý hoạt động của van bướm điện 24V inox

Nguyên lý làm việc của van bướm điện 24VDC khá đơn giản nhưng hiệu quả. Bộ truyền động điện nhận tín hiệu 24VDC, tạo chuyển động xoay cho trục và làm đĩa van quay góc 90°, từ đó kiểm soát dòng chảy trong đường ống.

1. Chế độ ON/OFF
   • Khi cấp điện 24VDC, động cơ xoay trục để mở hoặc đóng hoàn toàn đĩa van.
   • Khi ngắt điện, van dừng ở vị trí hiện tại.
   • Phù hợp với hệ thống chỉ yêu cầu trạng thái mở – đóng.
2. Chế độ tuyến tính (Modulating)
   • Bộ truyền động nhận tín hiệu điều khiển (4–20mA hoặc 0–10V).
   • Đĩa van xoay theo góc mong muốn từ 0–90°, giúp điều tiết lưu lượng.
   • Ứng dụng trong hệ thống yêu cầu kiểm soát chính xác dòng chảy.

So với van bướm dùng điện 220V, van bướm inox 24VDC có ưu thế về độ an toàn và vận hành êm ái hơn, ít gây rung động và tiếng ồn.

4. Thông số kỹ thuật của van bướm điện 24V inox 304

Van bướm điện 24V inox 304 được cấu tạo từ thân van bướm inox kết hợp với bộ truyền động điện sử dụng nguồn DC24V để thực hiện quá trình đóng mở tự động. Sản phẩm có nhiều kích thước, vật liệu gioăng làm kín và mức mô-men xoắn khác nhau, đáp ứng yêu cầu vận hành trong các hệ thống đường ống công nghiệp.

Dưới đây là thông số kỹ thuật chi tiết của thân van và bộ truyền động điện 24V, bao gồm các thông số vận hành và bảng kích thước theo tài liệu nhà sản xuất.

4.1. Thông số kỹ thuật van

Các thông số kỹ thuật cơ bản của thân van bao gồm:

• Vật liệu thân và cánh van: Inox 304, inox 316.
• Kích thước: DN50 – DN300.
• Kiểu kết nối: Kẹp wafer.
• Vật liệu gioăng: EPDM, PTFE.
• Áp lực làm việc: PN16.
• Nhiệt độ làm việc: -50°C đến 180°C (đối với cấu hình PTFE phù hợp).
• Môi trường sử dụng: Nước, nước thải, hóa chất tương thích, dung dịch sản xuất và các hệ thống đường ống công nghiệp.
• Xuất xứ: Trung Quốc.

4.2. Thông số kỹ thuật bộ điều khiển điện 24V

Bộ truyền động điện 24V được lắp phía trên thân van bướm, sử dụng động cơ điện kết hợp với cơ cấu bánh răng giảm tốc để tạo mô-men xoắn truyền xuống trục van. Nhờ đó, đĩa van có thể xoay trong phạm vi 0–90° để thực hiện quá trình đóng mở hoặc điều chỉnh góc mở theo tín hiệu điều khiển.

Tùy theo yêu cầu sử dụng, bộ điều khiển điện có thể lựa chọn phiên bản ON/OFF hoặc tuyến tính, với các thông số kỹ thuật cơ bản như sau:

• Nguồn điện sử dụng: DC24V.
• Kiểu điều khiển: ON/OFF hoặc tuyến tính.
• Tín hiệu điều khiển tuyến tính: 4–20mA.
• Góc quay: 0–90°.
• Mô-men xoắn: 60–2500 Nm, tùy model.
• Thời gian quay 90°: 8–35 giây, tùy model.
• Cấp bảo vệ: IP67.
• Nhiệt độ môi trường làm việc: -20°C đến 60°C.
• Vận hành bằng tay: Có thể thao tác thủ công tùy theo model.
• Xuất xứ: Trung Quốc.

Lưu ý: Các thông số trong bảng được tham khảo từ tài liệu kỹ thuật của nhà sản xuất. Model bộ truyền động điện cần được lựa chọn theo mô-men xoắn thực tế của van và nguồn cấp DC24V. Riêng tín hiệu điều khiển 4–20mA chỉ áp dụng cho phiên bản tuyến tính có chức năng điều chỉnh vị trí.

Những thông số này giúp kỹ sư và người mua hàng dễ dàng so sánh để lựa chọn loại van điều khiển tự động phù hợp sử dụng trong hệ thống của mình.

5. Ưu điểm của van bướm điện 24V inox 304

Van bướm điện 24V inox 304 được sử dụng trong nhiều hệ thống đường ống công nghiệp nhờ khả năng đóng mở tự động, độ bền của vật liệu inox và tính thuận tiện khi tích hợp với các thiết bị điều khiển. Đặc biệt, việc sử dụng nguồn điện DC24V mang lại nhiều lợi thế về an toàn và khả năng vận hành trong các dây chuyền tự động hóa.

Những ưu điểm nổi bật của sản phẩm bao gồm:

• An toàn khi vận hành: Sử dụng điện áp thấp DC24V giúp giảm nguy cơ điện giật so với các bộ truyền động sử dụng nguồn AC220V hoặc AC380V. Thiết bị phù hợp với những hệ thống ưu tiên an toàn điện, đặc biệt tại khu vực có độ ẩm cao khi được lắp đặt và bảo vệ điện đúng yêu cầu.
• Khả năng chống ăn mòn tốt: Thân và đĩa van được chế tạo từ inox 304 hoặc inox 316, có khả năng chống gỉ và chống ăn mòn trong nhiều môi trường công nghiệp. Kết hợp với gioăng PTFE hoặc EPDM phù hợp giúp duy trì độ kín và hạn chế rò rỉ lưu chất.
• Đóng mở tự động, vận hành ổn định: Bộ truyền động điện DC24V sử dụng động cơ kết hợp với hệ thống bánh răng giảm tốc để tạo mô-men xoắn, giúp đĩa van xoay 90° theo tín hiệu điều khiển. Quá trình đóng mở được thực hiện tự động, giảm thao tác thủ công và thuận tiện cho việc vận hành từ xa.
• Dễ dàng tích hợp hệ thống tự động hóa: Van có thể kết nối với PLC, SCADA hoặc tủ điều khiển trung tâm thông qua mạch điều khiển phù hợp. Ngoài chức năng đóng mở ON/OFF, phiên bản tuyến tính còn cho phép điều chỉnh góc mở theo tín hiệu 4–20mA, đáp ứng yêu cầu kiểm soát dòng chảy trong hệ thống.
• Vận hành êm ái, ít bảo trì: Bộ truyền động sử dụng động cơ điện và cơ cấu bánh răng giảm tốc, giúp quá trình đóng mở diễn ra tương đối êm và ổn định. Thân van inox có độ bền cơ học tốt, kết hợp với thiết kế wafer thuận tiện cho việc kiểm tra, tháo lắp và bảo trì khi cần thiết.
• Linh hoạt trong sử dụng nguồn điện: Bộ truyền động DC24V có thể kết hợp với nguồn điện dự phòng hoặc hệ thống ắc quy 24V phù hợp, giúp duy trì khả năng đóng mở khi nguồn điện chính bị gián đoạn. Ngoài ra, thiết bị có thể sử dụng chung nguồn với các bộ phận điều khiển khác khi bộ nguồn đáp ứng đủ công suất.

6. Ứng dụng thực tế của van bướm điện 24V inox 304

Nhờ khả năng đóng mở tự động, vật liệu inox chống ăn mòn và sử dụng nguồn điện DC24V, van bướm điện 24V inox 304 được ứng dụng trong nhiều hệ thống đường ống công nghiệp. Sản phẩm đặc biệt phù hợp với các dây chuyền yêu cầu điều khiển từ xa, vận hành theo chu trình hoặc tích hợp với hệ thống tự động hóa.

Một số ứng dụng phổ biến bao gồm:

• Hệ thống xử lý nước và nước thải: Sử dụng để đóng mở các tuyến ống cấp nước, nước thải và nước tuần hoàn trong nhà máy xử lý nước. Bộ truyền động điện 24V cho phép điều khiển từ tủ điện hoặc PLC, giúp kiểm soát dòng chảy theo quy trình vận hành.
• Nhà máy hóa chất và dung môi: Lắp đặt trên các hệ thống đường ống dẫn hóa chất, dung dịch sản xuất và một số loại dung môi tương thích với vật liệu van. Trong đó, thân van inox 316 kết hợp gioăng PTFE là lựa chọn phù hợp cho nhiều môi trường có tính ăn mòn cao hơn, tùy theo thành phần và nồng độ hóa chất.
• Ngành thực phẩm và đồ uống: Ứng dụng trong hệ thống cấp nước, nước phụ trợ, dung dịch sản xuất và các tuyến ống công nghệ phù hợp. Khả năng đóng mở tự động giúp đồng bộ hoạt động của van với các thiết bị trong dây chuyền, giảm nhu cầu vận hành thủ công.
• Ngành năng lượng và công nghiệp nặng: Sử dụng trong hệ thống nước làm mát, trạm bơm, đường ống tuần hoàn và các thiết bị phụ trợ tại nhà máy công nghiệp. Với những đường ống kích thước lớn, bộ truyền động điện cần được lựa chọn mô-men xoắn phù hợp để đảm bảo khả năng đóng mở hoàn toàn.
• Hệ thống PCCC công nghiệp: Có thể sử dụng trong các tuyến ống nước phụ trợ hoặc hệ thống điều khiển dòng nước theo thiết kế. Đối với hệ thống chữa cháy chính, van phải đáp ứng các yêu cầu chứng nhận, giám sát trạng thái và quy chuẩn PCCC áp dụng, không chỉ dựa vào vật liệu inox hay nguồn điện 24V.
• Dây chuyền sản xuất tự động: Kết hợp với PLC, cảm biến và tủ điều khiển để thực hiện quá trình đóng mở van theo tín hiệu hoặc chương trình đã thiết lập. Phiên bản ON/OFF phù hợp với nhiệm vụ đóng ngắt dòng chảy, trong khi phiên bản tuyến tính có thể điều chỉnh góc mở theo yêu cầu vận hành.

7. Vì sao nên chọn van bướm điện 24V thay vì 220V/380V?

Van bướm điện 24V inox 304 có ưu điểm về an toàn điện, khả năng tích hợp với hệ thống tự động hóa và sử dụng nguồn điện dự phòng. So với các dòng van bướm điện 220V và 380V, sự khác biệt chủ yếu nằm ở nguồn cấp, yêu cầu an toàn và điều kiện ứng dụng.

Qua bảng so sánh, van bướm điện 24V inox 304 là lựa chọn phù hợp với các hệ thống ưu tiên an toàn điện và sử dụng nguồn điều khiển DC24V. Trong khi đó, van bướm điện 220V và 380V phù hợp với những hệ thống có sẵn nguồn điện xoay chiều tương ứng.

8. Các tiêu chuẩn kết nối mặt bích áp dụng

Khi lựa chọn van bướm điện 24V inox, việc xác định đúng tiêu chuẩn mặt bích inox là rất quan trọng để đảm bảo khả năng lắp đặt và độ kín khít của hệ thống. Mỗi thị trường và lĩnh vực sẽ sử dụng các chuẩn khác nhau.

• JIS (Nhật Bản): Mặt bích JIS được sử dụng phổ biến trong các hệ thống đường ống công nghiệp tại Việt Nam. Trong đó, mặt bích JIS 10K và mặt bích JIS 16K là hai cấp áp suất thường gặp, phù hợp với nhiều yêu cầu lắp đặt và điều kiện vận hành khác nhau.
• BS (Anh): Mặt bích BS được sử dụng rộng rãi trong các công trình cấp thoát nước và hệ thống đường ống công nghiệp. Hai cấp áp suất phổ biến là mặt bích BS PN10 và mặt bích BS PN16.
• ANSI (Mỹ): Mặt bích ANSI thường xuất hiện trong các hệ thống đường ống hóa chất, dầu khí và công nghiệp nặng. Các cấp áp suất thông dụng gồm mặt bích ANSI Class 150 và mặt bích ANSI Class 300.
• DIN (Đức): Mặt bích DIN được ứng dụng trong các hệ thống đường ống theo tiêu chuẩn Đức và châu Âu, phổ biến với các cấp áp suất như mặt bích DIN PN10, mặt bích DIN PN16 và mặt bích DIN PN25.

9. So sánh van bướm điện 24V inox và van bướm khí nén

Trong công nghiệp, van bướm điện 24V inox và van bướm khí nén đều được sử dụng để tự động hóa quá trình đóng mở đường ống. Tuy nhiên, hai loại này có sự khác biệt rõ rệt về nguyên lý hoạt động, chi phí và ứng dụng.

Tóm lại, van bướm điện 24V inox phù hợp với các hệ thống yêu cầu sự ổn định, chi phí hợp lý và dễ dàng tích hợp điều khiển, trong khi van bướm khí nén tối ưu hơn cho những ứng dụng cần tốc độ đóng mở nhanh.

10. Hướng dẫn lựa chọn van bướm điện 24V inox

Khi lựa chọn van bướm điện 24V inox 304, cần xem xét các thông số kỹ thuật như điện áp, kích thước, vật liệu, gioăng làm kín và kiểu điều khiển để đảm bảo thiết bị phù hợp với điều kiện vận hành thực tế. Dưới đây là những tiêu chí quan trọng cần lưu ý:

• Điện áp sử dụng: Lựa chọn bộ truyền động sử dụng nguồn điện DC24V, đồng thời kiểm tra tem nhãn và thông số kỹ thuật để tránh nhầm lẫn với các phiên bản AC220V hoặc AC380V. Bộ nguồn cấp cần đáp ứng đủ công suất và dòng điện khởi động của thiết bị.
• Kích thước van: Xác định kích thước danh nghĩa của đường ống để lựa chọn van phù hợp, phổ biến từ DN50–DN300 hoặc lớn hơn tùy nhu cầu. Đồng thời, cần lựa chọn bộ truyền động có mô-men xoắn đáp ứng yêu cầu đóng mở theo kích thước và áp suất làm việc của van.
• Vật liệu thân van: Inox 304 phù hợp với hệ thống nước sạch, nước thải và các môi trường có tính ăn mòn thấp. Trong khi đó, inox 316 có khả năng chống ăn mòn tốt hơn, thích hợp với nhiều hệ thống hóa chất và môi trường có yêu cầu cao về vật liệu.
• Gioăng làm kín: Gioăng PTFE có khả năng chịu nhiệt và kháng nhiều loại hóa chất, phù hợp với các môi trường làm việc có yêu cầu cao về khả năng chống ăn mòn. Gioăng EPDM thường được sử dụng trong hệ thống nước và nước thải. Gioăng Viton (FKM) phù hợp với một số loại dầu, dung môi và môi trường nhiệt độ cao hơn EPDM, tùy theo điều kiện sử dụng.
• Kiểu điều khiển: Van ON/OFF phù hợp với hệ thống chỉ yêu cầu đóng hoặc mở hoàn toàn. Đối với ứng dụng cần điều chỉnh góc mở để kiểm soát lưu lượng, có thể lựa chọn bộ truyền động tuyến tính nhận tín hiệu điều khiển 4–20mA.
• Tiêu chuẩn kết nối: Kiểm tra kiểu kết nối wafer, lug hoặc mặt bích và tiêu chuẩn mặt bích của đường ống như JIS, BS, ANSI hoặc DIN. Việc lựa chọn đúng kích thước và tiêu chuẩn giúp van lắp đặt chính xác, đảm bảo độ kín và thuận tiện khi bảo trì.
• Thương hiệu và giấy tờ: Ưu tiên lựa chọn sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ và chính sách bảo hành cụ thể. Khi mua hàng, cần kiểm tra các giấy tờ CO, CQ theo yêu cầu của công trình để đảm bảo khả năng truy xuất nguồn gốc và chất lượng sản phẩm.

11. Địa chỉ cung cấp van bướm điện 24V inox 304 uy tín tại Hà Nội?

Nếu bạn cần mua van bướm điện 24V inox chất lượng cao cho hệ thống ống inox công nghiệp, hãy lựa chọn Inox TK – nhà cung cấp uy tín hàng đầu tại Việt Nam. Chúng tôi cam kết:

• Sản phẩm chính hãng: nhập khẩu trực tiếp từ nhà máy, đầy đủ CO-CQ, không qua trung gian.
• Kho hàng quy mô lớn: luôn sẵn nhiều kích thước DN50 – DN300, đáp ứng đơn hàng gấp.
• Giá cả cạnh tranh: tối ưu cho cả dự án lớn và đơn hàng nhỏ lẻ.
• Đối tác tin cậy: đã cung cấp cho nhiều doanh nghiệp lớn như Vinamilk, Sabeco, Habeco, Cozy, Dược Hoa Linh, IDP.
• Hỗ trợ kỹ thuật chuyên sâu: đội ngũ kỹ sư tư vấn lựa chọn, hướng dẫn lắp đặt, bảo trì tận tình.

Liên hệ ngay hôm nay để nhận báo giá chi tiết và được tư vấn giải pháp tối ưu cho hệ thống của bạn.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

12. FAQ – Những câu hỏi thường gặp về van bướm điện 24V inox

Van bướm điện 24V inox có dùng được cho đường ống DN300 không?
Có. Tuy nhiên, với kích thước lớn như DN300 thì cần lựa chọn bộ truyền động có mô-men xoắn đủ lớn (tối thiểu 200Nm). Nếu chọn actuator quá nhỏ, van sẽ khó đóng mở hoặc nhanh hỏng. Vì vậy, hãy luôn đối chiếu kích thước van với catalog mô-men xoắn của nhà sản xuất.

Có thể chuyển đổi van bướm điện 24V sang chạy 220V không?
Không thể hoán đổi trực tiếp. Bộ truyền động điện được thiết kế riêng cho điện áp đầu vào, nếu muốn dùng 220V thì phải thay hẳn actuator 220V. Việc cắm sai nguồn điện sẽ gây cháy motor và mất bảo hành.

Tuổi thọ trung bình của bộ truyền động điện 24VDC là bao lâu?
Thông thường, actuator điện 24VDC có thể hoạt động từ 50.000 – 70.000 lần đóng mở. Nếu tính theo tần suất 20–30 lần/ngày, tuổi thọ có thể đạt 5–7 năm. Ngoài ra, tuổi thọ còn phụ thuộc điều kiện môi trường và cách bảo trì.

Khi nào nên chọn gioăng EPDM thay vì PTFE?
EPDM phù hợp với môi trường nước sạch, nước sinh hoạt, hoặc các hệ thống có áp lực vừa và nhiệt độ thấp (<120°C). Trong khi đó, PTFE thích hợp hơn cho hóa chất, dung môi hoặc môi trường nhiệt độ cao. Vì vậy, hãy cân nhắc môi trường sử dụng để chọn đúng loại gioăng.

Van bướm điện 24V inox có thể lắp ngoài trời được không?
Có thể. Phần lớn actuator 24VDC đạt chuẩn chống bụi và chống nước IP67, đủ khả năng hoạt động ngoài trời. Tuy nhiên, để tăng tuổi thọ, vẫn nên có mái che hoặc hộp bảo vệ, đặc biệt khi lắp ở vị trí thường xuyên mưa nắng hoặc gần biển có hơi muối.
