MẶT BÍCH INOX 304 – THÔNG SỐ VÀ BÁO GIÁ

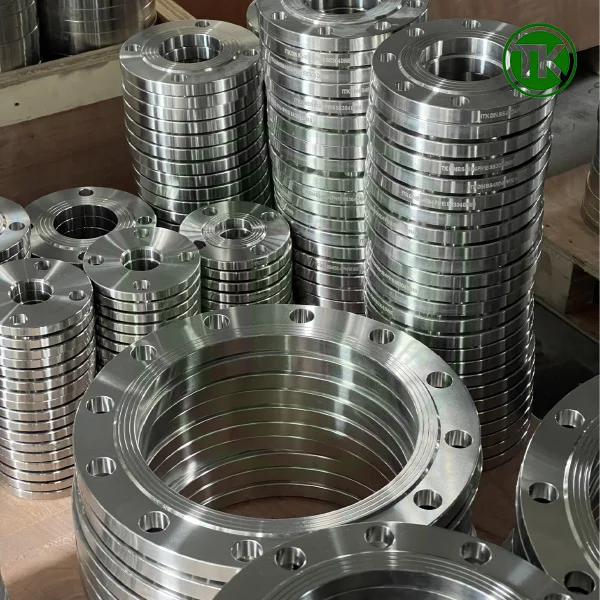

Mặt bích inox là một loại phụ kiện có tác dụng nối các loại ống, van, thiết bị và phụ kiện khác lại với nhau hoặc dùng mặt bích đặc để bịt kín đầu ống.

Thông thường mặt bích inox có dạng đĩa, xung quanh có các lỗ để bắt bu lông ép chặt 2 mặt bích lại với nhau tạo nên một liên kết chắc chắn. Ở tâm mặt bích thường có lỗ tròn, rỗng để cho lưu chất đi qua (mặt bích rỗng) hoặc tâm có dạng đặc, kín để ngăn chặn lưu chất  (mặt bích mù).

I. Ưu điểm của mặt bích inox

Mặt bích tại Inox TK được làm từ vật liệu thép không gỉ inox 304 316 với các ưu điểm vượt trội so với các loại mặt bích thép thông thường như:

• Độ cứng cao
• Khả năng chịu nhiệt cao
• Có khả năng chống ăn mòn tuyệt vời

Do có đặc điểm dễ lắp đặt, dễ điều chỉnh và bảo dưỡng nên mặt bích inox 304 316 được ứng dụng rộng rãi tại nhiều các công trình, hệ thống công nghiệp như: Cấp thoát nước, nhà máy xử lí hoá chất, lĩnh vực dầu khí, các hệ thống khí nén,…

Mỗi hệ thống đều có những tiêu chuẩn lắp đặt và mục đích sử dụng mặt bích inox khác nhau. Vậy nên chúng tôi, Inox TK với kinh nghiệm dạn dày trong ngành vật tư đường ống inox sẽ giúp bạn phân biệt được các dạng mặt bích khác nhau, qua đó chọn được loại phù hợp để sử dụng trong hệ thống của mình.

Cùng tìm hiểu ngay nào!

II. Phân loại mặt bích inox

Dựa vào những tiêu chí như mục đích sử dụng, tiêu chuẩn lắp đặt và áp lực chịu đựng, chúng tôi sẽ chia mặt bích inox theo những phân loại sau.

1. Dựa vào điều kiện vận hành

Mỗi một hệ thống đều có một nhu cầu sử dụng mặt bích riêng.
Với hệ thống có điều kiện vận hành áp lực cao thì cần loại bích inox có khả năng ngăn chặn áp suất tốt, khả năng bịt kín tốt.
Đối với hệ thống không có áp lực cao nhưng yêu cầu kết nối giữa các mặt bích chặt chẽ thì sẽ cần mặt bích có lực kẹp đồng đều.

Vì vậy 2 loại mặt bích inox đáp ứng 2 nhu cầu trên được ra đời.

a) Mặt bích inox có gờ – Raised Face Flange (RF)

Mặt bích mặt nâng hay mặt bích RF có dạng đĩa trong với phần gờ nhô lên bao quanh tâm của bích (có thể quan sát hình bên dưới). Phần gờ này có tác dụng tập trung tập trung lực ép của mặt bích inox vào nó giúp cho khả năng bịt kín được tăng lên đáng kể.

Do đó mặt bích RF thường xuyên được sử dụng để lắp đặt cho những hệ thống vận hành với áp lực cao.

b) Mặt bích phẳng inox – Flat Face Flange (FF)

Mặt bích phẳng FF có bề mặt bích bằng phẳng, không có gờ giống mặt bích RF. Nhờ bề mặt phẳng nên lực kẹp sẽ được trải đều trên khắp bề mặt, giúp cho liên kết chắc chắn hơn.

Tuy nhiên khả năng làm kín và chặn áp suất của kiểu bích inox này không được tốt như mặt bích RF, do đó nó không được sử dụng cho những đoạn hệ thống có áp suất cao.

2. Phân loại mặt bích inox dựa theo công dụng của từng loại

Có 2 kiểu mặt bích cơ bản là mặt bích rỗng và mặt bích mù với tác dụng khác nhau khi nối vào hệ thống.

a) Mặt bích mù inox – Blind flange (BF)

Mặt bích mù hay còn gọi là mặt bích đặc là một khối inox hình đĩa có tâm đặc kín, xung quanh được khoét các lỗ bu lông. Nó thường được lắp đặt tại những vị trí chờ của đường ống với mục đích ngăn chặn không cho chất lỏng thoát ra ngoài. Khi hệ thống cần lắp đặt thêm, chỉ cần tháo phần mặt bích mù ra và kết nối trực tiếp với đoạn ống chờ rất nhanh gọn và dễ dàng.

Do các hệ thống hiện này sử dụng nhiều tiêu chuẩn kích thước khác nhau, do đó mặt bích mù cũng được sản xuất với các kích thước và thống số phù hợp. Chúng ta có mặt bích mù BS, JIS, DIN hay ANSI.

b) Mặt bích rỗng inox – Blank flange

Trái ngược với mặt bích mù, mặt bích rỗng inox được khoét lỗ hình tròn ngay tâm. Tuỳ thuộc vào phân loại và size thì lỗ tâm sẽ được khoét theo các hình dạng và kích thước khác nhau. Xung quanh vẫn có các lỗ bu lông được khoét với kích thước và khoảng cách theo tiêu chuẩn tương ứng của mặt bích inox.

Dưới đây là các loại mặt bích inox 304 316 dạng rỗng thường thấy.

Mặt bích hàn trượt – Slip-on flange (SO)

Là một loại mặt bích inox ở tâm có lỗ tròn và rỗng. Khi lắp đặt, ống sẽ được luồn vào bên trong của mặt bích, sau đó sẽ hàn ở 2 điểm tiếp xúc bên trong và bên ngoài giữa ống với mặt bích.

Mặt bích hàn trượt Slip-on flange là loại phổ biến nhất, được nhiều người biết đến và sử dụng trên toàn thế giới.

Mặt bích hàn cổ – Welding neck flange (WN)

Có dạng gần tương tự mặt bích hàn trượt nhưng được rèn thêm phần cổ nhô lên. Loại mặt bích hàn cổ này thường mỏng hơn so với những loại mặt bích khác cùng kích thước nhưng rất chắc chắn.

Mặt bích inox 304 316 có cổ được lắp đặt vào ống bằng phương pháp hàn vát mép (hàn chữ V), kiểu hàn này chỉ được sử dụng cho những trường hợp đặc biệt, có sử dụng công nghệ siêu âm, chụp chiếu kiểm tra chất lượng mối hàn. Do đó thường được sử dụng cho những hệ thống có áp suất lớn.

Mặt bích hàn bọc đúc – Socket weld flange (SW)

Mặt bích hàn bọc đúc có phần lỗ ở mặt kết nối ống lớn hơn khoảng 1.5mm so với đường kính ngoài của ống, điều này giúp dễ dàng đưa ống vào bên trong mặt bích. Ở mặt còn lại của bích inox, lỗ sẽ được thu về ngang bằng với đường kính trong của ống, không để ống xuyên qua (phần này người ta thường gọi là phần bọc đúc).

Cách lắp đặt mặt bích hàn bọc đúc như sau: Bằng cách đưa ống vào bên trong mặt bích để làm sao đầu ống cách phần bọc đúc khoảng 1/16″ tức khoảng 1.6mm. Mối hàn sẽ được thực hiện ở vị trí tiếp xúc giữa ống và mặt bích ở bên ngoài.

Mặt bích ren – Threaded flange (TF)

Đây là loại mặt bích rỗng, được tiện ren trong ngay lỗ tâm, do đó được gọi là mặt bích ren. Ống khi lắp đặt với nó thì chỉ cần phương thức vặn ren thông thường. Kiểu kết nối này thường được sử dụng cho những loại ống có kích thước nhỏ, những hệ thống có áp lực không quá cao.

Bích ren thường sẽ là loại mặt bích inox 304 hoặc inox 201.

Mặt bích cổ xoay – Lap joint flange (LJ)

Lap Joint là một loại mặt bích inox cần sử dụng thêm một đoạn ống ngắn Stub End hỗ trợ. Đoạn Stub End này được hàn trực tiếp với ống, đầu còn lại có gờ và được giữ bởi mặt bích. Do kết cấu không được chắc chắn cho lắm nên nó chỉ được sử dụng để lắp tại những vị trí có áp suất thấp, cần độ linh hoạt để xoay ống.

3. Phân loại mặt bích inox theo tiêu chuẩn kích thước

Tại mỗi hệ thống đều sử dụng những đường ống với tiêu chuẩn nhất định, việc bạn sử dụng mặt bích tiêu chuẩn này để lắp vào hệ thống tiêu chuẩn kia là hoàn toàn không khả thi. Do đó bạn phải tìm hiểu xem hệ thống của bạn được lắp đặt theo tiêu chuẩn gì để có thể chọn loại mặt bích phù hợp.

Có những loại mặt bích inox sau.

a) Mặt bích inox theo tiêu chuẩn BS

BS là tiêu chuẩn tiêu chuẩn đến từ Anh, BS là viết tắt của “British Standards“, do viện tiêu chuẩn Anh lập ra. Đây là một trong những bộ tiêu chuẩn công nghiệp đầu tiên trên thế giới.

Tiêu chuẩn mặt bích BS phổ biến hiện nay có các phân loại với độ dày chịu áp lực từ PN6, PN10, PN16, PN25, PN40,…

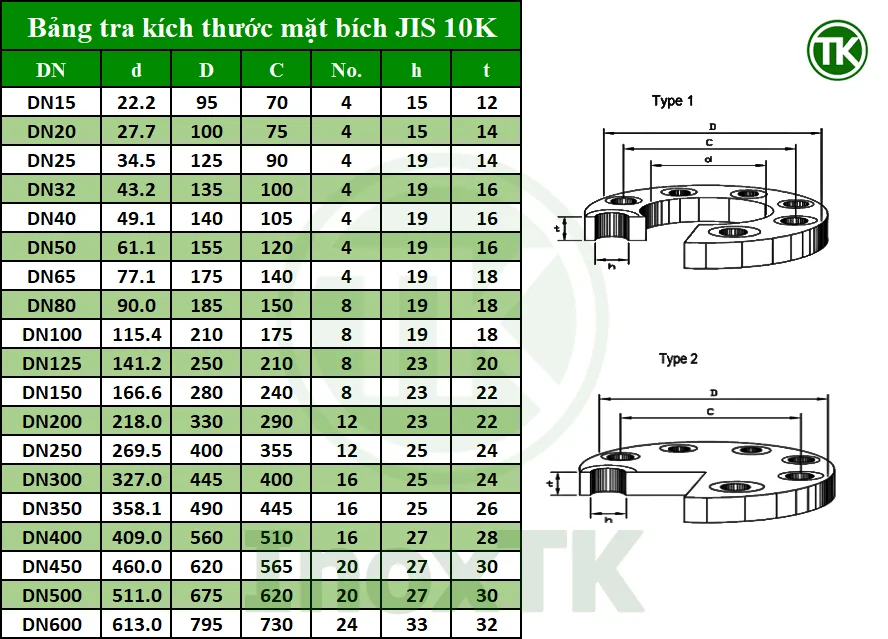

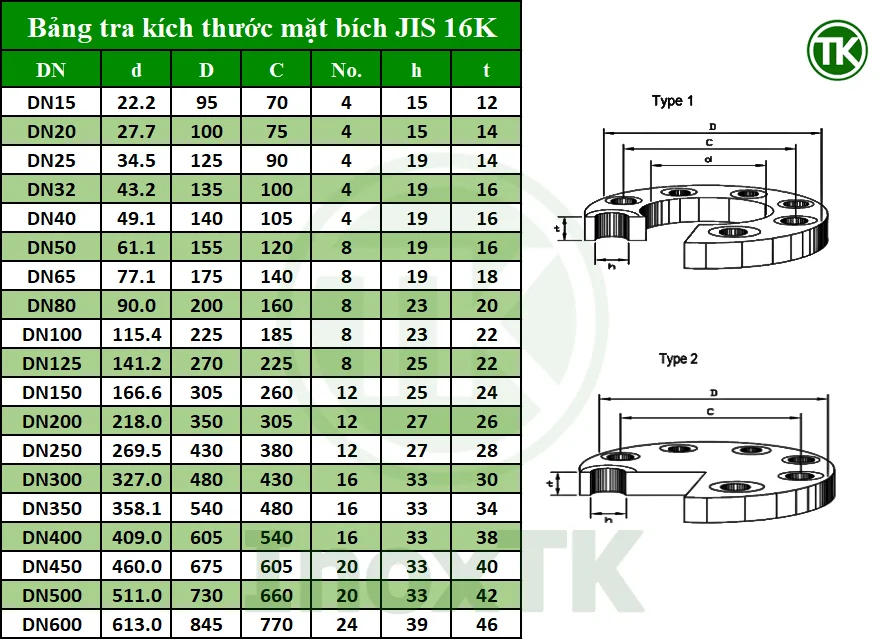

b) Mặt bích inox theo tiêu chuẩn JIS

JIS là tiêu chuẩn đến từ Nhật Bản, là viết tắt của từ “Japan Industrial Standard“. Đây là bộ tiêu chuẩn được sử dụng khá phổ biến tại các nước Đông Á và Đông Nam Á (bao gồm Việt Nam).

Mặt bích JIS bao gồm các độ dày tiêu chuẩn như JIS 5K, JIS 10K, JIS 16K,… Những con số này biểu thị cho khả năng chịu áp lực của bích. Mặt bích inox JIS 10K thường phổ biến và được sử dụng nhiều nhất.

c) Mặt bích theo tiêu chuẩn DIN

DIN là một tiêu chuẩn đến từ Đức, là viết tắt của “Deutsches Institut für Normung e.V.“. Tiêu chuẩn này được sử dụng phổ biến tại các nước Châu Âu.

Mặt bích inox tiêu chuẩn DIN cũng có những độ dày khác nhau, được chia ra thành DIN PN6, DIN PN10, DIN PN16, DIN PN25, DIN PN40,…

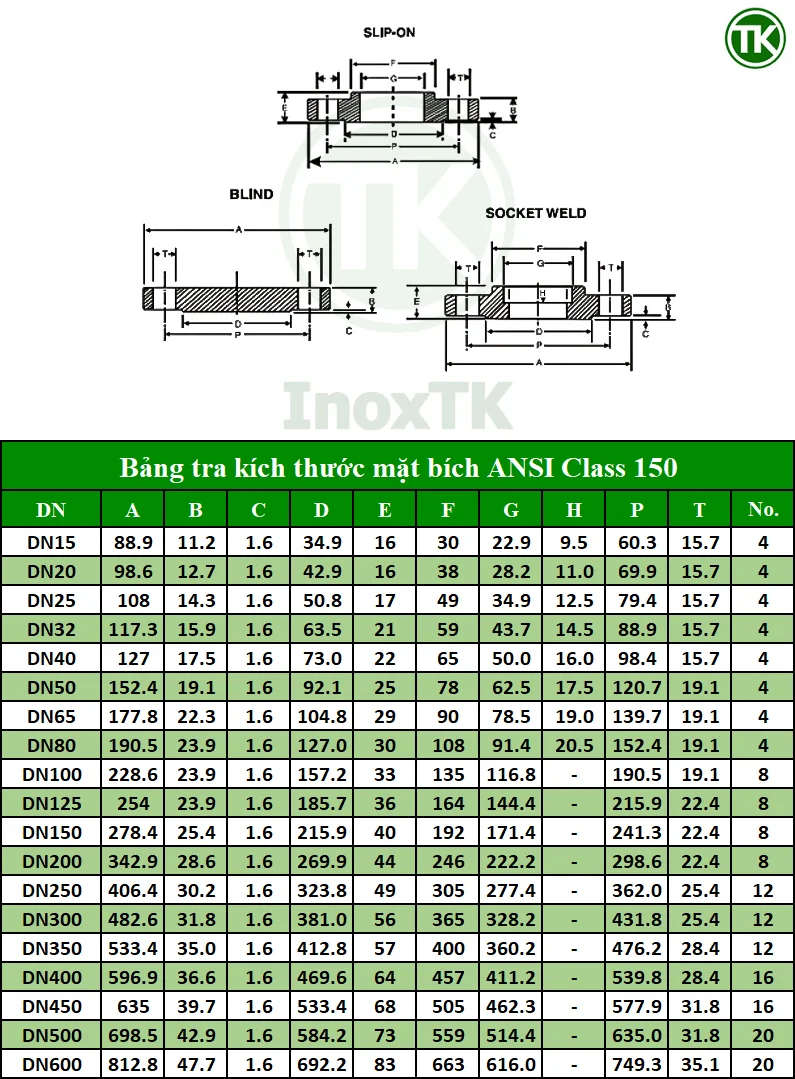

d) Mặt bích inox theo tiêu chuẩn ANSI

Đây là một loại mặt bích inox được sản xuất theo tiêu chuẩn của Viện tiêu chuẩn quốc gia Hoa Kì (Americal National Standards Intitute) với tên gọi là ANSI. Tiêu chuẩn này được sử dụng phổ biến theo một hệ thống doanh nghiệp có gắn kết chặt chẽ với nhau.

Tiêu chuẩn mặt bích ANSI được chia ra làm nhiều phân loại như ANSI Class 150, ANSI Class 300, ANSI Class 400,…

Thêm một chút thông tin về loại bích này là khi người ta nhắc đến mặt bích ANSI thì họ sẽ ngầm hiểu với nhau rằng đó chính là mặt bích ASME B16.5.

III. Bảng tra tiêu chuẩn mặt bích inox BS, DIN, JIS, ANSI

Để giúp các bạn dễ dàng tra thông số kích thước mặt bích inox 304 316, chúng tôi đã lập ra những bảng kích thước tương ứng với những phân loại phổ biến tại Việt Nam Hiện nay.

1. Mặt bích inox theo tiêu chuẩn BS

Bảng tra kích thước mặt bích inox BS 4504 PN6 chịu áp lực 6 bar

Size	Flange			Raised Face		Drilling			Bolting	Bore Diameter	Price (Giá VND) tham khảo
DN	A	C1	C2	G	X	No.	I	J		B
DN10	75	12	12	35	2	4	11	50	M10	18.0	Liên hệ
DN15	80	12	12	40	2	4	11	55	M10	22.0	36,000
DN20	90	14	14	50	2	4	11	65	M10	27.5	53,000
DN25	100	14	14	60	2	4	11	75	M10	34.5	59,000
DN32	120	16	14	70	2	4	14	90	M12	43.5	83,000
DN40	130	16	14	80	3	4	14	100	M12	49.5	97,000
DN50	140	16	14	90	3	4	14	110	M12	61.5	115,000
DN65	160	16	14	110	3	4	14	130	M12	77.5	138,000
DN80	190	18	16	128	3	4	18	150	M16	90.5	170,000
DN100	210	18	16	148	3	4	18	170	M16	116.0	210,000
DN125	240	20	18	178	3	8	18	200	M16	141.5	294,000
DN150	265	20	18	202	3	8	18	225	M16	170.5	349,000
DN200	320	22	20	258	3	8	18	280	M16	221.5	372,000
DN250	375	24	22	312	3	12	18	335	M16	276.5	529,000
DN300	440	24	22	365	4	12	22	395	M20	327.5	965,000
DN350	490	26	22	415	4	12	22	445	M20	359.5	1,515,000
DN400	540	28	22	465	4	16	22	495	M20	411.0	2,118,000
DN450	595	30	24	520	4	16	22	550	M20	462.0	2,522,000
DN500	645	30	24	570	4	20	22	600	M20	513.5	3,170,000
DN600	755	32	34	670	5	20	26	705	M24	616.5	5,555,000
DN700	860	40	38	775	5	24	26	810	M24	–	Liên hệ
DN800	975	44	42	880	5	24	30	920	M27	–	Liên hệ
DN900	1075	48	46	980	5	24	30	1020	M27	–	Liên hệ
DN1000	1175	52	52	1080	5	28	30	1120	M27	–	Liên hệ
DN1200	1405	60	60	1295	5	32	33	1340	M30	–	Liên hệ
DN1400	1630	68	68	1510	5	36	36	1560	M33	–	Liên hệ
DN1600	1830	76	76	1710	5	40	36	1760	M33	–	Liên hệ
DN1800	2045	84	84	1920	5	44	39	1970	M36	–	Liên hệ
DN2000	2265	92	92	2125	5	48	40	2180	M39	–	Liên hệ

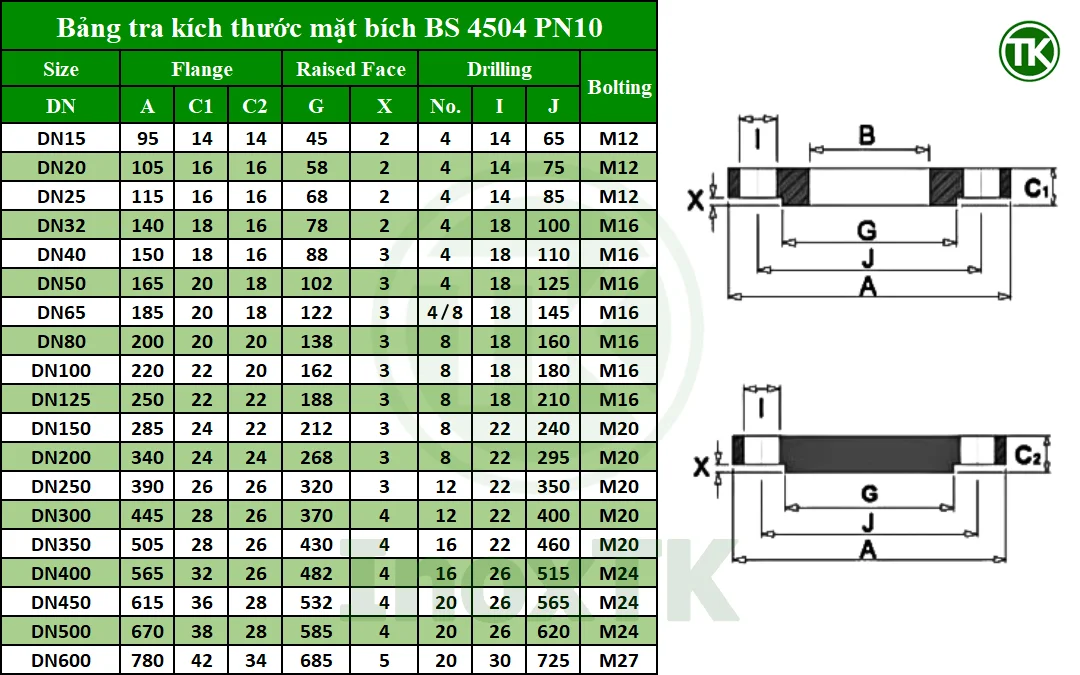

Bảng tra kích thước mặt bích BS 4504 PN10 chịu áp lực 10 bar

Size	Flange			Raised Face		Drilling			Bolting	Bore Diameter	Price (giá VND) tham khảo
DN	A	C1	C2	G	X	No.	I	J		B
DN10	90	14	14	40	2	4	14	60	M12	18.0	65,000
DN15	95	14	14	45	2	4	14	65	M12	22.0	51,000
DN20	105	16	16	58	2	4	14	75	M12	27.5	76,000
DN25	115	16	16	68	2	4	14	85	M12	34.5	84,000
DN32	140	18	16	78	2	4	18	100	M16	43.5	118,000
DN40	150	18	16	88	3	4	18	110	M16	49.5	138,000
DN50	165	20	18	102	3	4	18	125	M16	61.5	164,000
DN65	185	20	18	122	3	4/8	18	145	M16	77.5	197,000
DN80	200	20	20	138	3	8	18	160	M16	90.5	243,000
DN100	220	22	20	162	3	8	18	180	M16	116.0	300,000
DN125	250	22	22	188	3	8	18	210	M16	141.5	420,000
DN150	285	24	22	212	3	8	22	240	M20	170.5	499,000
DN200	340	24	24	268	3	8	22	295	M20	221.5	531,000
DN250	395	26	26	320	3	12	22	350	M20	276.5	755,000
DN300	445	28	26	370	4	12	22	400	M20	327.5	1,379,000
DN350	505	28	26	430	4	16	22	460	M20	359.5	2,162,000
DN400	565	32	26	482	4	16	26	515	M24	411.0	3,026,000
DN450	615	36	28	532	4	20	26	565	M24	462.0	3,603,000
DN500	670	38	28	585	4	20	26	620	M24	513.5	4,529,000
DN600	780	42	34	685	5	20	30	725	M27	616.5	7,941,000
DN700	895	–	38	800	5	24	30	840	M27	–	Liên hệ
DN800	1015	–	42	905	5	24	33	950	M30	–	Liên hệ
DN900	1230	–	46	1005	5	28	33	1050	M30	–	Liên hệ
DN1000	1455	–	52	1110	5	28	36	1160	M33	–	Liên hệ
DN1200	1675	–	60	1330	5	32	39	1380	M36	–	Liên hệ
DN1400	1915	–	–	1535	5	36	42	1590	M39	–	Liên hệ
DN1600	2115	–	–	1760	5	40	48	1820	M45	–	Liên hệ
DN1800	2325	–	–	1960	5	44	48	2020	M45	–	Liên hệ
DN2000	2550	–	–	2170	5	48	48	2230	M45	–	Liên hệ

Mặt bích inox BS 4504 PN16 – áp lực 16 bar



Size	Flange			Raised Face		Drilling			Bolting	Bore Diameter	Price (giá VND) tham khảo
DN	A	C1	C2	G	X	No.	I	J		B
DN10	90	14	14	40	2	4	14	60	M12	18.0	–
DN15	95	14	14	45	2	4	14	65	M12	22.0	89,000
DN20	105	16	16	58	2	4	14	75	M12	27.5	117,000
DN25	115	16	16	68	2	4	14	85	M12	34.5	127,000
DN32	140	18	16	78	2	4	18	100	M16	43.5	178,000
DN40	150	18	16	88	3	4	18	110	M16	49.5	209,000
DN50	165	20	18	102	3	4	18	125	M16	61.5	256,000
DN65	185	20	18	122	3	4/8	18	145	M16	77.5	330,000
DN80	200	20	20	138	3	8	18	160	M16	90.5	388,000
DN100	220	22	20	162	3	8	18	180	M16	116.0	484,000
DN125	250	22	22	188	3	8	18	210	M16	141.5	612,000
DN150	285	24	22	212	3	8	22	240	M20	170.5	775,000
DN200	340	26	24	268	3	12	22	295	M20	221.5	996,000
DN250	405	29	26	320	3	12	26	355	M24	276.5	1,477,000
DN300	460	32	28	378	4	12	26	410	M24	327.5	1,999,000
DN350	520	35	30	438	4	16	26	470	M24	359.5	2,970,000
DN400	580	38	32	490	4	16	30	525	M27	411.0	3,954,000
DN450	640	42	36	550	4	20	30	585	M27	462.0	5,481,000
DN500	715	46	36	610	4	20	33	650	M30	513.5	8,231,000
DN600	840	52	44	725	5	20	36	770	M33	616.5	13,385,000
DN700	910	60	48	795	5	24	36	840	M33	–	Liên hệ
DN800	1025	68	52	900	5	24	39	950	M36	–	Liên hệ
DN900	1125	76	58	1000	5	28	39	1050	M36	–	Liên hệ
DN1000	1255	84	64	1115	5	28	42	1170	M39	–	Liên hệ
DN1200	1485	98	76	1330	5	32	48	1390	M45	–	Liên hệ
DN1400	1685	–	–	1530	5	36	48	1590	M45	–	Liên hệ
DN1600	1930	–	–	1750	5	40	56	1820	M52	–	Liên hệ
DN1800	2130	–	–	1950	5	44	56	2020	M52	–	Liên hệ
DN2000	2435	–	–	2150	5	48	62	2230	M56	–	Liên hệ

Mặt bích inox BS 4504 PN25 – 25 bar

Size	Flange			Raised Face		Drilling			Bolting	Bore Diameter	Price (giá VND) tham khảo
DN	A	C1	C2	G	X	No.	I	J		B
DN10	90	14	16	40	2	4	14	60	M12	18.0	–
DN15	95	14	16	45	2	4	14	65	M12	22.0	109,000
DN20	105	16	18	58	2	4	14	75	M12	27.5	160,000
DN25	115	16	18	68	2	4	14	85	M12	34.5	191,000
DN32	140	18	18	78	2	4	18	100	M16	43.5	310,000
DN40	150	18	18	88	3	4	18	110	M16	49.5	355,000
DN50	165	20	20	102	3	4	18	125	M16	61.5	450,000
DN65	185	22	22	122	3	8	18	145	M16	77.5	582,000
DN80	200	24	24	138	3	8	18	160	M16	90.5	710,000
DN100	235	26	24	162	3	8	22	190	M20	116.0	999,000
DN125	270	28	26	188	3	8	26	220	M24	141.5	1,328,000
DN150	300	30	28	218	3	8	26	250	M24	170.5	1,691,000
DN200	360	32	30	278	3	12	26	310	M24	221.5	2,423,000
DN250	425	35	32	335	3	12	30	370	M27	276.5	3,419,000
DN300	485	38	34	395	4	16	30	430	M27	327.5	4,864,000
DN350	555	42	38	450	4	16	33	490	M30	359.5	7,425,000
DN400	620	46	40	505	4	16	36	550	M33	411.0	10,280,000
DN450	670	50	44	555	4	20	36	600	M33	462.0	14,798,000
DN500	730	56	45	615	4	20	36	660	M33	513.5	23,046,000
DN600	845	58	54	720	5	20	39	770	M36	616.5	38,815,000
DN700	960	–	–	820	5	24	42	875	M39	–	Liên hệ
DN800	1085	–	–	930	5	24	48	990	M45	–	Liên hệ
DN900	1185	–	–	1030	5	28	48	1090	M45	–	Liên hệ
DN1000	1320	–	–	1140	5	28	56	1210	M52	–	Liên hệ
DN1200	1530	–	–	1350	5	32	56	1420	M52	–	Liên hệ
DN1400	1755	–	–	1560	5	36	62	1640	M56	–	Liên hệ
DN1600	1975	–	–	1780	5	40	62	1860	M56	–	Liên hệ
DN1800	2185	–	–	1985	5	44	70	2070	M64	–	Liên hệ
DN2000	2425	–	–	2210	5	48	70	2300	M64	–	Liên hệ

Bảng tra kích thước mặt bích BS 4504 PN40 – Chịu áp lực lên tới 40 bar

Size	Flange			Raised Face		Drilling			Bolting	Bore Diameter	Price (giá VND) tham khảo
DN	A	C1	C2	G	X	No.	I	J		B
DN10	90	14	16	40	2	4	14	60	M12	18.0	–
DN15	95	14	16	45	2	4	14	65	M12	22.0	Liên hệ
DN20	105	16	18	58	2	4	14	75	M12	27.5	Liên hệ
DN25	115	16	18	68	2	4	14	85	M12	34.5	Liên hệ
DN32	140	18	18	78	2	4	18	100	M16	43.5	Liên hệ
DN40	150	18	18	88	3	4	18	110	M16	49.5	Liên hệ
DN50	165	20	20	102	3	4	18	125	M16	61.5	Liên hệ
DN65	185	22	22	122	3	8	18	145	M16	77.5	Liên hệ
DN80	200	24	24	138	3	8	18	160	M16	90.5	Liên hệ
DN100	235	26	24	162	3	8	22	190	M20	116.0	Liên hệ
DN125	270	28	26	188	3	8	26	220	M24	141.5	Liên hệ
DN150	300	30	28	218	3	8	26	250	M24	170.5	Liên hệ
DN200	375	36	36	285	3	12	30	320	M27	221.5	Liên hệ
DN250	450	42	38	345	3	12	33	385	M30	276.5	Liên hệ
DN300	515	48	42	410	4	16	33	450	M30	327.5	Liên hệ
DN350	580	54	46	465	4	16	36	510	M33	359.5	Liên hệ
DN400	660	60	50	535	4	16	39	585	M36	411.0	Liên hệ
DN450	685	66	54	560	4	20	39	610	M36	462.0	Liên hệ
DN500	755	72	56	615	4	20	42	670	M39	513.5	Liên hệ
DN600	890	84	70	735	5	20	48	795	M45	616.5	Liên hệ



2. Mặt bích inox theo tiêu chuẩn JIS đến từ Nhật Bản

Bảng tra kích thước của mặt bích inox JIS 5K



THÔNG SỐ MẶT BÍCH INOX JIS 5K							CÂN NẶNG (KG)		GIÁ VND
DN	d	D	C	No.	h	t	Mặt bích inox rỗng	Mặt bích inox mù
DN10	17.8	75	55	4	12	9	0.27	0.30	–
DN15	22.2	80	60	4	12	9	0.30	0.40	56,000
DN20	27.7	85	65	4	12	10	0.37	0.50	71,000
DN25	34.5	95	75	4	12	10	0.45	0.60	97,000
DN32	43.2	115	90	4	15	12	0.78	0.90	111,000
DN40	49.1	120	95	4	15	12	0.83	1.00	119,000
DN50	61.1	130	105	4	15	14	1.07	1.40	144,000
DN65	77.1	155	130	4	15	14	1.49	2.00	191,000
DN80	90.0	180	145	4	19	14	1.99	2.70	231,000
–	–	–	–	–	–	–	–	–	–
DN100	115.4	200	165	8	19	16	2.39	3.70	279,000
DN125	141.2	235	200	8	19	16	3.23	5.20	443,000
DN150	166.6	265	230	8	19	18	4.41	7.50	585,000
–	–	–	–	–	–	–	–	–	–
DN200	218.0	320	280	8	23	20	6.33	12.20	715,000
DN250	269.5	385	345	12	23	22	9.45	19.30	1,310,000
DN300	321.0	430	390	12	23	22	10.30	24.30	1,640,000
DN350	358.1	480	435	12	25	24	14.00	33.20	1,995,000
DN400	409.0	540	495	16	25	24	16.90	41.90	2,795,000
DN450	460.0	605	555	16	25	24	21.60	53.00	3,695,000
DN500	511.0	655	605	20	25	24	23.10	61.90	4,852,000
DN550	562.0	720	665	20	27	26	30.30	81.20	Liên hệ
DN600	613.0	770	715	20	27	26	32.70	93.20	4,995,000
DN650	664.0	825	770	24	27	26	35.90	106.90	Liên hệ
DN700	715.0	875	820	24	27	26	38.20	120.60	Liên hệ
DN750	766.0	945	880	24	33	28	48.70	150.50	Liên hệ
DN800	817.0	995	930	24	33	28	51.60	167.40	Liên hệ
DN900	919.0	1095	1030	24	33	30	61.10	218.10	Liên hệ
DN1000	1021.0	1195	1130	28	33	32	70.50	277.30	Liên hệ

Bảng tra kích thước của mặt bích JIS 10K

Mặt bích JIS 10K là loại mặt bích được sử dụng rất phổ biến, được sử dụng nhiều trong các hệ thống và thiết bị dần truyền chất lỏng. Bích tiêu chuẩn JIS 10K có khả năng chịu áp lực tối đa 10 bar hay 10KG/cm².

THÔNG SỐ CỦA MẶT BÍCH INOX JIS 10K							CÂN NẶNG (KG)		GIÁ VND (tham khảo)
DN	d	D	C	No.	h	t	Mặt bích inox rỗng	Mặt bích inox mù
DN10	17.8	90	65	4	15	12	0.52	0.54	–
DN15	22.2	95	70	4	15	12	0.57	0.61	93,000
DN20	27.7	100	75	4	15	14	0.73	0.79	114,000
DN25	34.5	125	90	4	19	14	1.13	1.24	157,000
DN32	43.2	135	100	4	19	16	1.48	1.66	172,000
DN40	49.1	140	105	4	19	16	1.56	1.81	185,000
DN50	61.1	155	120	4	19	16	1.88	2.23	226,000
DN65	77.1	175	140	4	19	18	2.60	3.24	292,000
DN80	90.0	185	150	8	19	18	2.61	3.50	314,000
DN100	115.4	210	175	8	19	18	3.14	4.60	356,000
DN125	141.2	250	210	8	23	20	4.77	7.30	579,000
DN150	166.6	280	240	8	23	22	6.34	10.10	767,000
DN200	218.0	330	290	12	23	22	7.53	14.00	908,000
DN250	269.5	400	355	12	25	24	11.80	22.70	1,848,000
DN300	321.0	445	400	16	25	24	13.50	29.50	2,420,000
DN350	358.1	490	445	16	25	26	16.40	37.10	2,750,000
DN400	409.0	560	510	16	27	28	23.00	52.50	3,880,000
DN450	460.0	620	565	20	27	30	29.50	68.80	4,850,000
DN500	511.0	675	620	20	27	30	33.50	82.10	6,160,000
DN550	562.0	745	680	20	33	32	43.10	105.80	Liên hệ
DN600	613.0	795	730	24	33	32	45.70	120.20	8,600,000
DN650	664.0	845	780	24	33	34	52.10	145.00	Liên hệ
DN700	715.0	905	840	24	33	34	59.50	167.20	Liên hệ
DN750	766.0	970	900	24	33	36	73.20	204.20	Liên hệ
DN800	817.0	1020	950	28	33	36	76.40	225.20	Liên hệ
DN900	919.0	1120	1050	28	33	38	89.40	288.40	Liên hệ
DN1000	1021.0	1235	1160	28	39	40	109.20	367.70	Liên hệ

Mặt bích inox JIS 16K

Mặt bích inox JIS 16K chịu được áp lực khoảng 16bar trở lại.

THÔNG SỐ MẶT BÍCH INOX JIS 16K							CÂN NẶNG (KG)		GIÁ VND tham khảo
DN	d	D	C	No.	h	t	Mặt bích inox rỗng	Mặt bích inox mù
DN10	17.8	90	65	4	15	12	0.51	0.53	–
DN15	22.2	95	70	4	15	12	0.56	0.60	Liên hệ
DN20	27.7	100	75	4	15	14	0.72	0.79	Liên hệ
DN25	34.5	125	90	4	19	14	1.13	1.23	Liên hệ
DN32	43.2	135	100	4	19	16	1.46	1.66	Liên hệ
DN40	49.1	140	105	4	19	16	1.56	1.81	Liên hệ
DN50	61.1	155	120	8	19	16	1.70	2.10	Liên hệ
DN65	77.1	175	140	8	19	18	2.40	3.10	Liên hệ
DN80	90.0	200	160	8	23	20	3.50	4.50	Liên hệ
DN100	115.4	225	185	8	23	22	4.50	6.30	Liên hệ
DN125	141.2	270	225	8	25	22	6.50	9.20	Liên hệ
DN150	166.6	305	260	12	25	24	8.70	12.80	Liên hệ
DN200	218.0	350	305	12	25	26	10.90	18.60	Liên hệ
DN250	269.5	430	380	12	27	28	18.00	30.60	Liên hệ
DN300	321.0	480	430	16	27	30	21.50	40.70	Liên hệ
DN350	358.1	540	480	16	33	34	30.80	57.80	Liên hệ
DN400	409.0	605	540	16	33	38	42.80	82.20	Liên hệ
DN450	460.0	675	605	20	33	40	55.10	107.60	Liên hệ
DN500	511.0	730	660	20	33	42	65.10	133.10	Liên hệ
DN550	562.0	795	720	20	39	44	77.90	164.10	Liên hệ
DN600	613.0	845	770	24	39	46	86.00	193.20	Liên hệ
DN650	664.0	895	820	24	39	48	96.30	227.50	Liên hệ
DN700	715.0	960	875	24	42	50	114.10	272.60	Liên hệ
DN750	766.0	1020	935	24	42	52	132.70	321.90	Liên hệ
DN800	817.0	1080	990	24	48	54	152.10	375.60	Liên hệ
DN900	919.0	1185	1090	28	48	58	178.10	481.80	Liên hệ
DN1000	1021.0	1320	1210	28	56	62	235.30	636.00	Liên hệ

Thông số kĩ thuật mặt bích JIS 20K

Với áp lực chịu đựng lên tới 20 bar, mặt bích inox JIS 20K có thông số như sau:



THÔNG SỐ MẶT BÍCH INOX JIS 20K							CÂN NẶNG (KG)		GIÁ VND tham khảo
DN	d	D	C	No.	h	t	Mặt bích inox rỗng	Mặt bích inox mù
DN10	17.8	90	65	4	15	14	0.60	0.60	–
DN15	22.2	95	70	4	15	14	0.70	0.70	114,000
DN20	27.7	100	75	4	15	16	0.80	0.90	140,000
DN25	34.5	125	90	4	19	16	1.30	1.50	196,000
DN32	43.2	135	100	4	19	18	1.60	1.80	236,000
DN40	49.1	140	105	4	19	18	1.70	2.00	251,000
DN50	61.1	155	120	8	19	18	1.90	2.40	304,000
DN65	77.1	175	140	8	19	20	2.60	3.40	380,000
DN80	90.0	200	160	8	23	22	3.80	4.90	581,000
DN100	115.4	225	185	8	23	24	4.90	6.90	735,000
DN125	141.2	270	225	8	25	26	7.80	11.00	1,050,000
DN150	166.6	305	260	12	25	28	10.10	14.90	1,574,000
DN200	218.0	350	305	12	25	30	12.60	21.40	1,899,000
DN250	269.5	430	380	12	27	34	21.90	37.20	3,223,000
DN300	321.0	480	430	16	27	36	25.80	48.80	3,900,000
DN350	358.1	540	480	16	33	40	36.20	68.00	5,900,000
DN400	409.0	605	540	16	33	46	51.70	99.40	7,900,000
DN450	460.0	675	605	20	33	48	66.10	219.10	10,900,000
DN500	511.0	730	660	20	33	50	77.40	158.40	11,900,000
DN550	562.0	795	720	20	39	52	92.20	194.00	Liên hệ
DN600	613.0	845	770	24	39	54	101.10	226.90	13,900,000

3. Thông số mặt bích inox theo tiêu chuẩn DIN

Mặt bích inox DIN PN6

THÔNG SỐ CỦA MẶT BÍCH INOX DIN PN6										GIÁ VND
DN	ISO	DIN	d	D	h	C	No.	i	Trọng lượng (kg)
DN10	–	14	14.5	90	14	60	4	14	0.61	–
DN10	17.2	–	17.7	90	14	60	4	14	0.60	Liên hệ
DN15	–	20	21.0	95	14	65	4	14	0.67	–
DN15	21.3	–	22.0	95	14	65	4	14	0.67	Liên hệ
DN20	–	25	26.0	105	16	75	4	14	0.94	–
DN20	26.9	–	27.6	105	16	75	4	14	0.94	Liên hệ
DN25	–	30	31.0	115	16	85	4	14	1.13	–
DN25	33.7	–	34.4	115	16	85	4	14	1.11	Liên hệ
DN32	–	38	39.0	140	16	100	4	18	1.66	–
DN32	42.4	–	43.1	140	16	100	4	18	1.62	Liên hệ
DN40	–	44.5	45.5	150	16	110	4	18	1.89	–
DN40	48.3	–	49.0	150	16	110	4	18	1.85	Liên hệ
DN50	–	57	58.1	165	18	125	4	18	2.50	–
DN50	60.3	–	61.1	165	18	125	4	18	2.46	Liên hệ
DN65	76.1	–	77.1	185	18	145	4	18	2.99	–
DN80	88.9	–	90.3	200	20	160	8	18	3.61	Liên hệ
DN100	–	108	109.6	220	20	180	8	18	4.17	–
DN100	114.3	–	115.9	220	20	180	8	18	3.99	Liên hệ
DN125	–	133	134.8	250	22	210	8	18	5.66	–
DN125	139.7	–	141.6	250	22	210	8	18	5.41	Liên hệ
DN150	–	159	161.1	285	22	240	8	22	6.97	–
DN150	168.3	–	170.5	285	22	240	8	22	6.55	Liên hệ
–	–	–	–	–	–	–	–	–	–	–
DN200	219.1	–	221.8	340	24	295	8	22	9.28	Liên hệ
DN250	–	267	270.2	395	26	350	12	22	12.36	–
DN250	273	–	276.2	395	26	350	12	22	11.85	Liên hệ
DN300	323.9	–	327.6	445	26	400	12	22	13.61	–
DN350	355.6	–	359.7	505	28	460	16	22	20.35	Liên hệ
DN350	–	368	372.2	505	28	460	16	22	18.77	–
DN400	406.4	–	411.0	565	32	515	18	26	27.52	Liên hệ
DN400	–	419	423.7	565	32	515	18	26	35.43	–
DN450	457	–	462.3	615	38	565	20	26	35.11	Liên hệ
DN500	508	–	613.6	670	38	620	20	26	40.20	–
DN600	610	–	615.5	780	40	725	20	26	51.87	Liên hệ

Mặt bích inox DIN PN10

THÔNG SỐ CỦA MẶT BÍCH INOX DIN PN10										GIÁ VND
DN	ISO	DIN	d	D	h	C	No.	i	Trọng lượng (kg)
DN10	–	14	14.5	90	14	60	4	14	0.61	–
DN10	17.2	–	17.7	90	14	60	4	14	0.60	Liên hệ
DN15	–	20	21.0	95	14	65	4	14	0.67	–
DN15	21.3	–	22.0	95	14	65	4	14	0.67	Liên hệ
DN20	–	25	26.0	105	16	75	4	14	0.94	–
DN20	26.9	–	27.6	105	16	75	4	14	0.94	Liên hệ
DN25	–	30	31.0	115	16	85	4	14	1.13	–
DN25	33.7	–	34.4	115	16	85	4	14	1.11	Liên hệ
DN32	–	38	39.0	140	16	100	4	18	1.66	–
DN32	42.4	–	43.1	140	16	100	4	18	1.62	Liên hệ
DN40	–	44.5	45.5	150	16	110	4	18	1.89	–
DN40	48.3	–	49.0	150	16	110	4	18	1.85	Liên hệ
DN50	–	57	58.1	165	18	125	4	18	2.50	–
DN50	60.3	–	61.1	165	18	125	4	18	2.46	Liên hệ
DN65	76.1	–	77.1	185	18	145	4	18	2.99	–
DN80	88.9	–	90.3	200	20	160	8	18	3.61	Liên hệ
DN100	–	108	109.6	220	20	180	8	18	4.17	–
DN100	114.3	–	115.9	220	20	180	8	18	3.99	Liên hệ
DN125	–	133	134.8	250	22	210	8	18	5.66	–
DN125	139.7	–	141.6	250	22	210	8	18	5.41	Liên hệ
DN150	–	159	161.1	285	22	240	8	22	6.97	–
DN150	168.3	–	170.5	285	22	240	8	22	6.55	Liên hệ
–	–	–	–	–	–	–	–	–	–	–
DN200	219.1	–	221.8	340	24	295	8	22	9.28	Liên hệ
DN250	–	267	270.2	395	26	350	12	22	12.36	–
DN250	273	–	276.2	395	26	350	12	22	11.85	Liên hệ
DN300	323.9	–	327.6	445	26	400	12	22	13.61	–
DN350	355.6	–	359.7	505	28	460	16	22	20.35	Liên hệ
DN350	–	368	372.2	505	28	460	16	22	18.77	–
DN400	406.4	–	411.0	565	32	515	18	26	27.52	Liên hệ
DN400	–	419	423.7	565	32	515	18	26	35.43	–
DN450	457	–	462.3	615	38	565	20	26	35.11	Liên hệ
DN500	508	–	613.6	670	38	620	20	26	40.20	–
DN600	610	–	615.5	780	40	725	20	26	51.87	Liên hệ

Thông số kĩ thuật của mặt bích inox DIN PN16

THÔNG SỐ CỦA MẶT BÍCH INOX DIN PN16											GIÁ VND
DN	ISO	DIN	d2	D	t	f	C	No.	i	Trọng lượng (kg)
DN10	17.2	14	40	90	–	2	60	4	14	0.63	–
DN15	21.3	20	45	95	14	2	65	4	14	0.72	Liên hệ
DN20	26.9	25	58	105	16	2	75	4	14	1.01	–
DN25	33.7	30	68	115	16	2	85	4	14	1.23	Liên hệ
DN32	42.4	38	78	140	16	2	100	4	18	1.80	–
DN40	48.3	44.5	88	150	16	3	110	4	18	2.09	Liên hệ
DN50	60.3	57	102	165	18	3	125	4	18	2.88	–
DN65	71.6	–	122	185	18	3	145	4	18	3.66	Liên hệ
DN80	88.9	–	138	200	20	3	160	8	18	4.77	–
DN100	114.3	108	158	220	20	3	180	8	18	5.65	Liên hệ
DN125	139.7	133	188	250	22	3	210	8	18	8.42	–
DN150	168.3	159	212	285	22	3	240	8	23	10.40	Liên hệ
DN200	219.1	216	268	340	24	3	295	12	23	16.10	–
DN250	273	267	320	405	26	3	355	12	27	24.90	Liên hệ
DN300	323.9	318	378	460	28	4	410	12	27	35.10	–
DN350	355.6	368	438	520	30	4	470	16	27	47.80	Liên hệ
DN400	406.4	419	490	580	32	4	525	16	30	63.50	–
DN500	508	521	610	715	36	4	650	20	33	102.00	Liên hệ
DN600	609.6	622	725	840	40	5	770	20	36	–	–
DN700	711.2	720	795	910	–	5	840	24	36	–	Liên hệ
DN800	812.8	820	900	1025	–	5	950	24	39	–	–
DN900	914.4	920	1000	1125	–	5	1050	28	39	–	Liên hệ
DN1000	1016	1020	1115	1255	–	5	1170	28	42	–	–

Thông số mặt bích DIN PN25



THÔNG SỐ CỦA MẶT BÍCH INOX DIN PN25											GIÁ VND
DN	ISO	DIN	d2	D	t	f	C	No.	i	Trọng lượng (kg)
DN10	17.2	14	40	90	–	2	60	4	14	0.72	–
DN15	21.3	20	45	95	16	2	65	4	14	0.81	Liên hệ
DN20	26.9	25	58	105	18	2	75	4	14	1.24	–
DN25	33.7	30	68	115	18	2	85	4	14	1.38	Liên hệ
DN32	42.4	38	78	140	18	2	100	4	18	2.03	–
DN40	48.3	44.5	88	150	18	3	110	4	18	2.35	Liên hệ
DN50	60.3	57	102	165	20	3	125	4	18	3.20	–
DN65	71.6	–	122	185	22	3	145	4	18	4.29	Liên hệ
DN80	88.9	–	138	200	24	3	160	8	18	5.88	–
DN100	114.3	108	162	235	24	3	190	8	23	7.54	Liên hệ
DN125	139.7	133	188	270	26	3	220	8	27	10.80	–
DN150	168.3	159	218	300	28	3	250	8	27	14.50	Liên hệ
DN200	219.1	216	278	360	30	3	310	12	27	22.30	–
DN250	273	267	335	425	32	3	370	12	30	33.50	Liên hệ
DN300	323.9	318	395	485	34	4	430	16	30	46.30	–
DN350	355.6	368	450	555	38	4	490	16	33	68.00	Liên hệ
DN400	406.4	419	505	620	40	4	550	16	36	89.70	–
DN500	508	521	615	730	44	4	660	20	36	138.00	Liên hệ
DN600	609.6	622	720	845	–	5	770	20	39	–	–
DN700	711.2	720	820	960	–	5	870	24	42	–	Liên hệ
DN800	812.8	820	930	1085	–	5	990	24	48	–	–
DN900	914.4	920	1030	1185	–	5	1090	28	48	–	Liên hệ
DN1000	1016	1020	1140	1320	–	5	1210	28	56	–	–

Bảng tra thông số của mặt bích DIN PN40

THÔNG SỐ CỦA MẶT BÍCH INOX DIN PN40											GIÁ VND tham khảo
DN	ISO	DIN	d2	D	t	f	C	No.	i	Trọng lượng (kg)
DN10	17.2	14	40	90	–	2	60	4	14	0.72	–
DN15	21.3	20	45	95	16	2	65	4	14	0.81	Liên hệ
DN20	26.9	25	58	105	18	2	75	4	14	1.24	Liên hệ
DN25	33.7	30	68	115	18	2	85	4	14	1.38	Liên hệ
DN32	42.4	38	78	140	18	2	100	4	18	2.03	Liên hệ
DN40	48.3	44.5	88	150	18	3	110	4	18	2.35	Liên hệ
DN50	60.3	57	102	165	20	3	125	4	18	3.20	Liên hệ
DN65	71.6	–	122	185	22	3	145	4	18	4.29	Liên hệ
DN80	88.9	–	138	200	24	3	160	8	18	5.88	Liên hệ
DN100	114.3	108	162	235	24	3	190	8	23	7.54	Liên hệ
DN125	139.7	133	188	270	26	3	220	8	27	10.80	Liên hệ
DN150	168.3	159	218	300	28	3	250	8	27	14.50	Liên hệ
–	–	–	–	–	–	–	–	–	–	–	–
DN200	219.1	246	285	375	34	3	320	12	30	27.20	Liên hệ
DN250	273	267	345	450	38	3	385	12	33	43.80	Liên hệ
DN300	323.9	318	410	515	42	4	450	16	33	63.30	Liên hệ
DN350	355.6	368	465	580	46	4	510	16	36	89.50	Liên hệ
DN400	406.4	419	535	660	50	4	585	16	39	127.00	Liên hệ
DN500	508	521	615	755	52	4	670	20	42	172.00	Liên hệ

4. Thông số kĩ thuật của mặt bích inox ANSI

Bảng tra thông số của mặt bích tiêu chuẩn ANSI Class 150

THÔNG SỐ CỦA MẶT BÍCH ANSI CLASS 150												GIÁ VND (tham khảo)
DN	A	B	C	D	E	F	G	H	P	T	No.
DN15	89	11.1	1.6	35	16	30	22.4	9.5	60.3	15.9	4	84,000
DN20	98	12.7	1.6	43	16	38	27.7	11.0	69.8	15.9	4	109,000
DN25	108	14.3	1.6	51	17	49	34.5	12.5	79.4	15.9	4	125,000
DN32	117	15.9	1.6	64	21	59	43.2	14.5	88.9	15.9	4	200,000
DN40	127	17.5	1.6	73	22	65	49.5	16.0	98.4	15.9	4	292,000
DN50	152	19.0	1.6	92	25	78	62.0	17.5	120.6	19.0	4	450,000
DN65	178	22.2	1.6	105	29	90	74.7	19.0	139.7	19.0	4	500,000
DN80	190	23.8	1.6	127	30	108	90.7	20.5	152.4	19.0	4	542,000
–	–	–	–	–	–	–	–	–	–	–	–	–
DN100	229	23.8	1.6	157	33	135	116.1	–	190.5	19.0	8	734,000
DN125	254	23.8	1.6	186	37	164	143.8	–	215.9	22.2	8	999,000
DN150	279	25.4	1.6	216	40	192	170.7	–	241.3	22.2	8	1,084,000
DN200	343	28.6	1.6	270	44	246	221.5	–	293.4	22.2	8	1,917,000
DN250	406	30.2	1.6	324	49	305	276.4	–	362.0	25.4	12	2,750,000
DN300	483	31.8	1.6	381	56	365	327.2	–	431.8	25.4	12	4,417,000
DN350	533	34.9	1.6	413	57	400	359.2	–	476.2	28.6	12	5,834,000
DN400	597	36.5	1.6	470	64	457	410.5	–	539.8	28.6	16	7,084,000
DN450	635	39.7	1.6	533	68	505	461.8	–	577.8	31.8	16	7,834,000
DN500	698	42.9	1.6	584	73	559	513.1	–	635.0	31.8	20	8,750,000
DN600	813	47.6	1.6	692	83	664	616.0	–	749.3	31.8	20	9,999,000

Bảng tra thông số của mặt bích tiêu chuẩn ANSI Class 300

THÔNG SỐ CỦA MẶT BÍCH ANSI CLASS 150												GIÁ VND
DN	A	B	C	D	E	F	G	H	P	T	No.
DN15	95	14.3	1.6	35	22	38	22.4	9.5	66.7	15.9	4	Liên hệ
DN20	117	15.9	1.6	43	25	48	27.7	11.0	82.6	19.0	4	Liên hệ
DN25	124	17.5	1.6	51	27	54	34.5	12.5	88.9	19.0	4	Liên hệ
DN32	133	19.0	1.6	64	27	64	43.2	14.5	98.4	19.0	4	Liên hệ
DN40	156	20.6	1.6	73	30	70	49.5	16.0	114.3	22.2	4	Liên hệ
DN50	165	22.2	1.6	92	33	84	62.0	17.5	127.0	19.0	4	Liên hệ
DN65	190	25.4	1.6	105	38	100	74.7	19.0	149.2	22.2	8	Liên hệ
DN80	210	28.6	1.6	127	43	117	90.7	20.5	168.3	22.2	8	Liên hệ
DN90	229	30.2	1.6	140	44	133	103.4	–	184.2	22.2	8	Liên hệ
DN100	254	31.8	1.6	157	48	146	116.1	–	200.0	22.2	8	Liên hệ
DN125	279	34.9	1.6	186	51	178	143.8	–	235.0	22.2	8	Liên hệ
DN150	318	36.5	1.6	216	52	206	170.7	–	269.9	22.2	12	Liên hệ
DN200	381	41.3	1.6	270	62	260	221.5	–	330.2	25.4	12	Liên hệ
DN250	444	47.6	1.6	324	67	321	276.4	–	387.4	28.6	16	Liên hệ
DN300	521	50.8	1.6	381	73	375	327.2	–	450.8	31.8	16	Liên hệ
DN350	584	54.4	1.6	413	76	425	359.2	–	514.4	31.8	20	Liên hệ
DN400	648	57.2	1.6	470	83	483	410.5	–	571.5	34.9	20	Liên hệ
DN450	711	60.3	1.6	533	89	533	461.8	–	628.6	34.9	24	Liên hệ
DN500	775	63.5	1.6	584	95	587	513.1	–	685.8	34.9	24	Liên hệ
DN600	914	69.8	1.6	692	106	702	616.0	–	812.8	41.3	24	Liên hệ

IV. Hướng dẫn kết nối mặt bích inox đúng kỹ thuật

Kết nối mặt bích inox là một trong những phương pháp phổ biến nhất để lắp ráp và tháo rời các đoạn đường ống, thiết bị, van trong hệ thống công nghiệp. Để đảm bảo độ kín, an toàn và khả năng chịu áp lực, quá trình kết nối phải tuân thủ đúng kỹ thuật.

1. Kiểm tra mặt bích và phụ kiện đi kèm

Trước khi tiến hành lắp đặt, cần kiểm tra các thành phần:

• Hai mặt bích inox: Phải đồng tiêu chuẩn (ví dụ: JIS 10K – JIS 10K).
• Gioăng làm kín (gasket): chọn loại phù hợp với môi trường (cao su EPDM, PTFE/Teflon, graphite…).
• Bu lông – đai ốc: đầy đủ số lượng, chiều dài đúng theo tiêu chuẩn bích.
• Dụng cụ siết lực: cờ lê lực hoặc súng siết theo mô-men quy định.

🔎 Mẹo kỹ thuật: bề mặt mặt bích phải sạch, không bị trầy xước hoặc méo mó – nếu không sẽ gây rò rỉ tại vị trí gioăng.

2. Lắp gioăng vào giữa 2 mặt bích

• Đặt gioăng chính xác vào tâm vòng bulong giữa hai bề mặt bích.
• Không dùng keo, silicone hoặc chất bôi trơn không chuyên dụng để tránh trượt gioăng khi siết.

3. Căn chỉnh trục mặt bích

• Hai mặt bích cần song song hoàn toàn, không được lệch trục.
• Lệch trục có thể gây chèn ép gioăng không đều → rò rỉ áp suất, mài mòn không đều.

4. Siết bu lông theo trình tự hình sao (criss-cross)

• Siết theo hình sao: 1 – 5 – 3 – 7 – 2 – 6 – 4 – 8 (với bích 8 lỗ).
• Tiến hành siết 3 bước: 30% – 60% – 100% lực siết. Dùng cờ lê lực để đảm bảo chính xác.

Tham khảo mô-men siết từ tiêu chuẩn JIS/ANSI tương ứng với vật liệu bu lông (thép mạ, inox A2/A4…)

5. Kiểm tra kín khít và vận hành thử

• Sau khi siết đủ lực, tiến hành bơm thử áp (hydro test hoặc khí nén).
• Quan sát vị trí gioăng, nếu không rò rỉ thì hệ thống đạt chuẩn.

Lưu ý quan trọng khi lắp đặt

Yếu tố	Yêu cầu kỹ thuật
Chuẩn mặt bích	Phải đồng bộ: JIS – JIS, ANSI – ANSI, không lắp chéo chuẩn
Vật liệu gioăng	Chọn theo môi trường: EPDM (nước), PTFE (hóa chất), Graphite (nhiệt cao)
Dụng cụ lắp đặt	Cờ lê lực, không siết tay tự do nếu là hệ thống áp suất cao
Khoảng cách bu lông	Đúng theo chuẩn, không thiếu bu lông hoặc siết lệch vị trí

V. Cách lựa chọn mặt bích inox phù hợp với hệ thống

Việc lựa chọn mặt bích inox phù hợp đóng vai trò quan trọng trong độ bền, khả năng làm kín và tính an toàn cho toàn bộ hệ thống đường ống. Một lựa chọn sai có thể dẫn đến rò rỉ, giảm hiệu suất hoặc thậm chí hư hỏng toàn bộ cụm kết nối.

1. Xác định tiêu chuẩn kỹ thuật cần dùng (JIS, ANSI, DIN, BS…)

Mỗi dự án hoặc quốc gia có thể yêu cầu tiêu chuẩn mặt bích khác nhau:

• JIS (Nhật Bản): Phổ biến tại Việt Nam, áp lực 5K–10K–20K.
• ANSI (Mỹ): Dùng nhiều trong hệ thống công nghiệp dầu khí, hóa chất (Class 150–300–600…).
• DIN (Châu Âu): Tiêu chuẩn cao, kết cấu dày, phổ biến trong nhà máy thực phẩm – dược.
• BS (Anh): Tương tự DIN, dùng cho các hệ thống tiêu chuẩn PN10–PN16.

Lưu ý: Mặt bích và thiết bị cần đồng bộ tiêu chuẩn để tránh sai lệch khi kết nối.

2. Chọn đúng vật liệu mặt bích

• Inox 304: Dùng phổ thông trong hệ thống nước sạch, khí nén, thực phẩm.
• Inox 316: Có khả năng kháng hóa chất tốt hơn, chịu được môi trường mặn, axit nhẹ.

Chọn vật liệu đúng giúp tăng tuổi thọ và giảm rủi ro hỏng hóc do ăn mòn.

3. Lựa chọn kiểu mặt bích

• Mặt bích mù (blind flange): Dùng để bịt kín đầu ống hoặc thiết bị.
• Mặt bích hàn cổ (welding neck): Chịu áp lực cao, cho kết nối bền vững.
• Mặt bích hàn trượt (slip-on flange): Dễ lắp, dùng cho hệ thống áp lực nhẹ đến trung bình.
• Mặt bích ren (threaded flange): Dùng với đường ống ren, dễ tháo lắp, không cần hàn.
• Mặt bích lồng (lap joint flange): Thường dùng với đầu ống Stub End, có thể xoay, căn chỉnh linh hoạt.

4. Phân tích các thông số kỹ thuật của hệ thống

Yếu tố	Ảnh hưởng đến lựa chọn mặt bích
Áp suất làm việc	Chọn theo tiêu chuẩn phù hợp (VD: 10 bar → JIS 10K, PN10…)
Nhiệt độ môi trường	>120°C nên dùng gioăng làm kín bằng vật liệu teflon
Lưu chất	Hóa chất ăn mòn nên tránh thép carbon, ưu tiên inox 316
Đường kính ống	Phải khớp chính xác với danh mục DN/nominal size của mặt bích

VI. Câu hỏi thường gặp (FAQ) về mặt bích inox

1. Mặt bích inox 304 và inox 316 khác nhau như thế nào?

Inox 304 phù hợp với nước sạch, khí nén, môi trường trung tính. Inox 316 có thêm thành phần Molypden (Mo), giúp chống ăn mòn tốt hơn trong môi trường axit nhẹ, hóa chất, nước mặn. Nếu hệ thống yêu cầu kháng hóa chất cao – nên chọn inox 316.

2. Mặt bích inox có dùng được cho hệ thống áp suất cao không?

Có, nhưng cần lựa chọn loại bích phù hợp như bích hàn cổ (Welding Neck) và đúng tiêu chuẩn áp suất như JIS 20K, BS PN20 hoặc ANSI Class 300 trở lên. Kèm theo đó là vật liệu bền và gioăng làm kín chuyên dụng.

3. Có thể kết nối mặt bích JIS với mặt bích ANSI không?

Không thể. Mỗi tiêu chuẩn mặt bích có đường kính lỗ bulong, khoảng cách tâm lỗ và độ dày khác nhau. Kết nối sai chuẩn sẽ gây lệch, rò rỉ hoặc thậm chí nứt vỡ tại vị trí siết.

4. Làm sao để chọn được gioăng phù hợp khi kết nối mặt bích inox?

Phụ thuộc vào nhiệt độ và loại lưu chất:

• EPDM: nước, khí nén, dầu nhẹ
• PTFE (Teflon): hóa chất, axit, kiềm, hơi nóng

5. Mặt bích có thể tái sử dụng không?

Có thể (mặt bích ren, mặt bích trong bộ Lap Joint) nếu không bị cong vênh, trầy xước mặt tiếp xúc hoặc mòn lỗ bulong. Tuy nhiên, cần thay mới gioăng mỗi lần lắp lại để đảm bảo độ kín.

6. Tại sao mặt bích bị rò rỉ dù đã siết chặt?

Một số nguyên nhân phổ biến:

• Gioăng bị lệch hoặc không đúng chủng loại
• Bề mặt bích cong, xước
• Siết bulong không đúng thứ tự hình sao
• Dùng thiếu bu lông hoặc sai lực siết

7. Có cần dùng keo hoặc băng tan giữa hai mặt bích không?

Không. Việc làm kín chủ yếu do gioăng và lực siết đồng đều. Dùng keo hoặc chất bôi trơn không đúng sẽ làm trượt gioăng hoặc phá hỏng kết cấu kết nối.

VII. Mua mặt bích inox ở đâu thì uy tín

Inox TK là đơn vị chuyên cung cấp các sản phẩm, phụ kiện dành cho đường ống inox như ống vi sinh, nắp bồn inox vi sinh, van inox vi sinh, phụ kiện inox vi sinh, van inox công nghiệp cùng các phụ kiện ren inox đi kèm.

Sản phẩm của chúng tôi được nhập khẩu trực tiếp từ nhà máy với quy trình sản xuất nghiêm ngặt, được kiểm tra độ hoàn thiện bằng máy móc công nghệ cao, đảm bảo sản phẩm đến tay khách hàng có chất lượng tốt nhất.

Hàng hoá có đầy đủ chứng chỉ chất lượng CO&CQ, hoá đơn VAT.

Tại Inox TK, mặt bích có đầy đủ chủng loại cũng như kích thước khác nhau, phù hợp với nhiều loại hệt thống đường ống hiện này. Ngoài ra, chúng tôi còn có các phụ kiện đi kèm như bu lông mặt bích, gioăng cao su mặt bích và gioăng mặt bích teflon.

Giá của mặt bích inox như thế nào?

Trong tất cả cái loại nguyên vật liệu tạo ra mặt bích thì inox có ưu điểm vượt trội nhất. Mặt bích làm từ vật liệu inox có khả năng chịu áp lực tốt hơn, chịu nhiệt cao hơn và khả năng chống ăn mòn vượt trội hơn hẳn các loại còn lại. Do vậy mà mặt bích inox 304 316 có giá cao hơn so với mặt bích nhựa hay mặt bích thép.

Giá mặt bích inox được quyết định bởi nhiều yếu tố, như chất liệu, kích thước, khả năng chịu áp. Để biết thêm chi tiết về sản phẩm cũng như nhận báo giá cụ thể, xin vui lòng liên hệ với chúng tôi theo thông tin dưới đây:

LIÊN HỆ TƯ VẤN VÀ BÁO GIÁ:

• SĐT: 088.666.3566 (Ưu tiên liên hệ qua ZALO)
